VPN通信协议—L2tp协议的隧道认证原理（结合理论案例讲解）

简介

在开发L2tpv2协议的过程中，隧道认证这部分无论是RFC标准还是网上的资料都讲得很模糊，本人经过研究协议报文，理解了这个过程，现在分享给大家。
先来简单介绍一下隧道认证的理论部分（专业术语见文末附录）。

---

一、理论部分

L2TP在建立控制连接时，采用了一个简单的、可选的、类似于chap[RFC1994]的隧道认证机制。如果LAC或LNS希望验证正在连接或正在被连接的对等体的身份，则在SCCRQ或SCCRP消息中包含一个Challenge AVP。如果在SCCRQ或SCCRP中收到Challenge AVP，则必须分别在下一个SCCRP或SCCCN中发送Challenge Response AVP。如果期望的响应和从对等体接收到的响应不匹配，则不允许建立隧道。参与隧道验证时，LAC和LNS之间必须存在一个共享密钥。这与AVP加密使用的共享密钥相同。

1.1 Challenge AVP

Challenge AVP(适用于SCCRP, SCCRQ)[RFC2661]，属性类型为11，表示发出请求的对等体希望使用CHAP认证机制对隧道端点进行身份验证。
该AVP的属性值字段格式如下:

Challenge 是一个或多个8字节的随机数据。这个AVP可以被隐藏(h位可以是0或1)，m位必须被设置为1，AVP的长度(隐藏前)是6加上Challenge 的长度。

1.2 Challenge Response AVP

Challenge Response (适用于SCCCN, SCCRP) ，属性类型13，提供对接收到的challenge 的响应[RFC2661]。

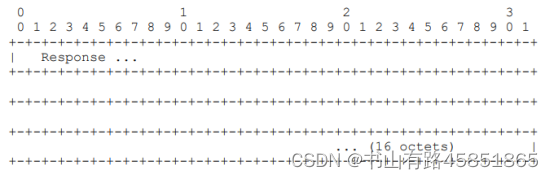

该AVP的属性值字段格式如下:

Response 是一个16字节的值，以类似于CHAP[RFC1994]的形式作为对端Challenge的响应。
如果在之前的SCCRQ或SCCRP中收到Challenge，则该AVP必须存在于响应SCCRP或SCCCN中。为了计算CHAP响应中的ID值，使用该消息的消息类型AVP的值(例如，SCCRP为2,SCCCN为3)。
这个AVP可以被隐藏(h位可以是0或1)，m位必须被设置为1，长度(隐藏前)是22。

1.3 认证具体流程

具体认证的过程如下，挑战方表示发出Challenge的一端。

（1）确认输入参数

包括消息类型ID(被挑战方发送response avp报文的message type值如SCCRQ-SCCRP环节值为2即SCCRP，SCCRP-SCCCN环节值为3即SCCCN)、共享密钥（即隧道认证密码）、challenge值。

（2）输入参数转化为16进制字符串

其中消息类型ID转化为为2字节hex字符串，共享密钥和challenge值根据实际长度转化为hex字符串。
（16进制转化的目的是统一格式为16进制作为MD5算法输入，同理也可以都转化为文本形式）

（3）拼接字符串

按照“消息类型ID+共享密钥+challenge”格式拼接成一个字符串s。

（4）MD5加密

将s以16进制输入的形式进行MD5加密，即可得到challenge response的正确值。

（5）最终认证

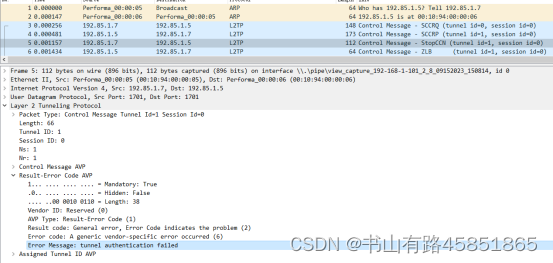

挑战方的理论值与对端提供的challenge response值进行比对，如果不同，则认证失败，本地发送STOPCCN断开连接并清理隧道。

下面给合具体案例帮助大家理解。

二、案例实践

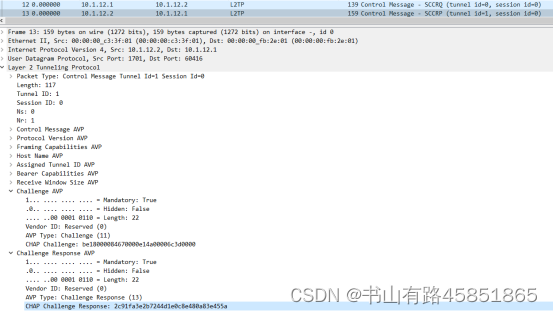

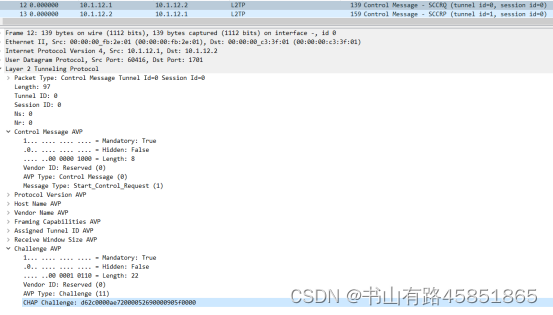

下面的报文是隧道建立过程中的前两个报文SCCRQ&SCCRP，以此作为案例讲解。


(1).确定输入参数
Challenge value(hex string)：d62c0000ae72000052690000905f0000
消息类型ID：2
Password:nihao（华为路由器通过tunnel password cipher nihao配置）
(2).输入参数转化为16进制字符串
消息类型ID:02
Password：6e6968616f（字符串转16进制）
Challenge value:d62c0000ae72000052690000905f0000
(3).拼接字符串
02+6e6968616f+d62c0000ae72000052690000905f0000
(4).MD5加密
MD5(026e6968616fd62c0000ae72000052690000905f0000)=87adefb0c20690433760222d8a99fcc6
MD5加密可在网上找一个在线工具实验，推荐这个工具：在线MD5工具（记得将工具里的输入类型配置为16进制）
(5).最终认证
本地经过MD5加密计算的response理论值和实际值相同则通过，回复SCCCN继续建立隧道。

不同则发出STOPCCN给出错误提示并清理隧道。

总结

总体而言，认证的关键在于共享密钥。认证的三个参数中，除了密钥之外都是公开在报文中的，只有隧道两端设备配置的密钥相同，才能建立隧道成功。
最后，欢迎大家讨论交流，创作不易，喜欢的话记得点赞收藏，您的支持是我学习和分享的动力。
乘风起-xwm
