Micro LED 巨量转移技术

本文介绍了MicroLED屏幕技术的优势及高昂成本背后的原因。通过对比普通芯片的制作流程,详细阐述了MicroLED屏幕从硅晶圆制造到成品的复杂制备过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

应用背景:

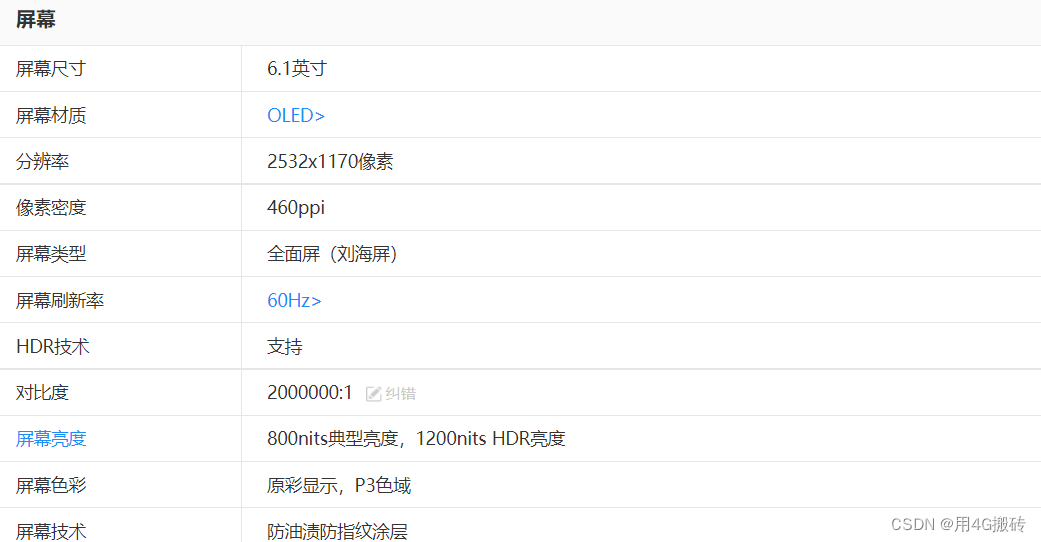

显示面板技术(目前主流的):LCD、OLED

OLED

Micro-LED 屏幕:

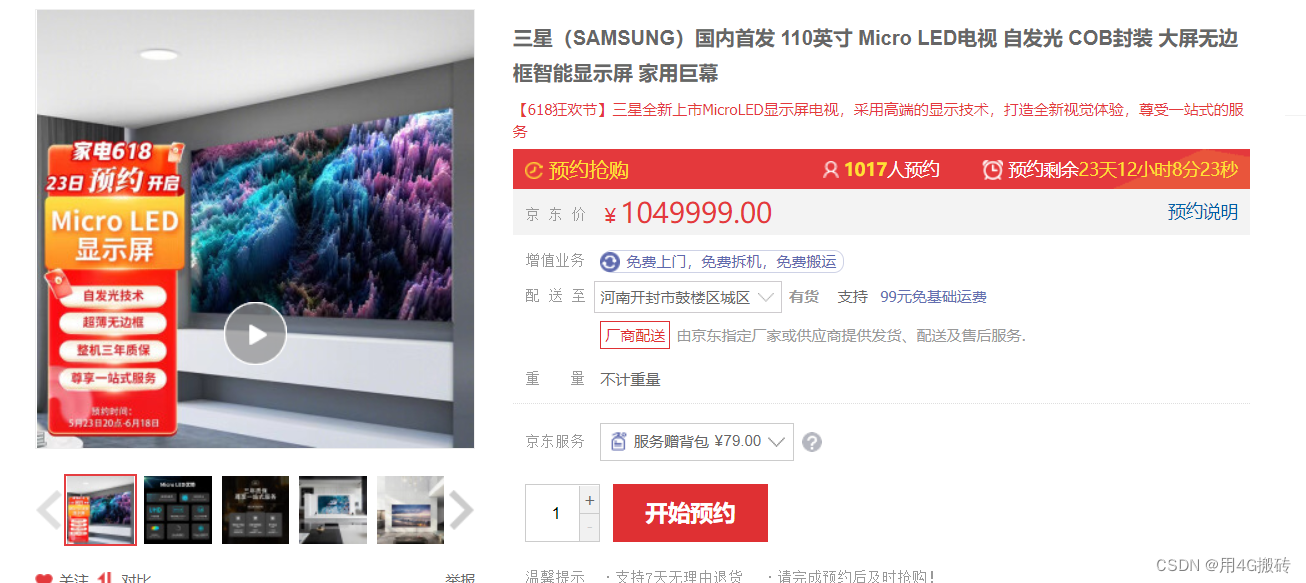

造成Micro-LED屏幕价格如此昂贵的原因:

  1. Micro LED其功耗低、响应快、寿命长、光效率高(自身厉害
  2. 划重点:屏幕不好制作呀,制作成本贼高

介绍一下Micro-led屏幕的制作过程,为啥这么难

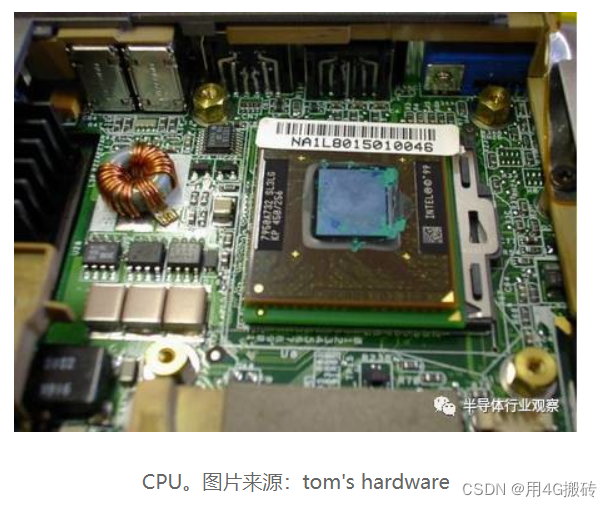

首先简述一下普通芯片的制作流程:

大体生分为四个步骤:芯片设计    晶圆生产、芯片制造封装、芯片测试

  1. 硅晶圆制造

硅的初步纯化:

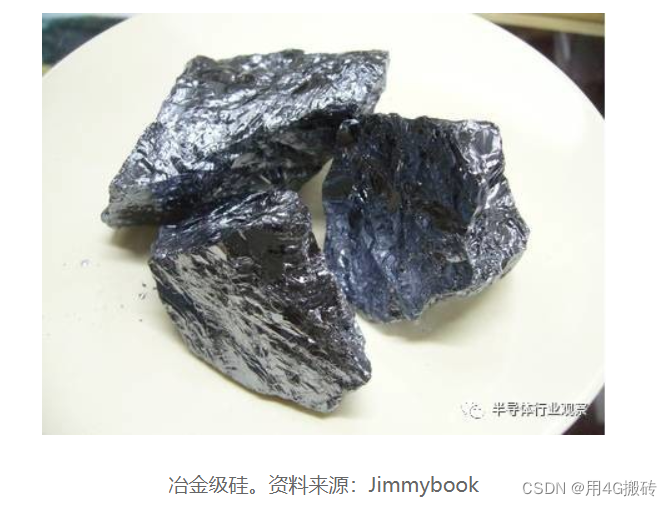

将石英砂(SiO2)转化成冶金级硅(硅纯度98%以上)

将石头冶炼

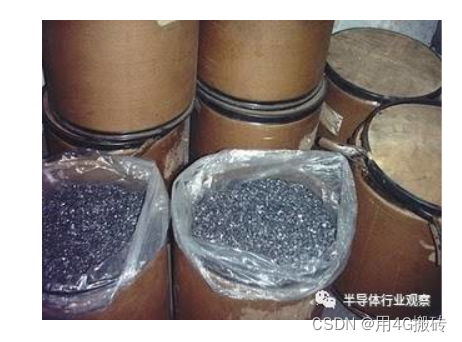

将冶金级硅制成多晶硅

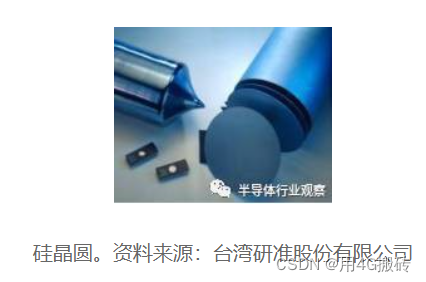

制造硅晶圆

上述经过一刀一刀切完之后就变成硅基片

  1. IC设计(芯片设计)

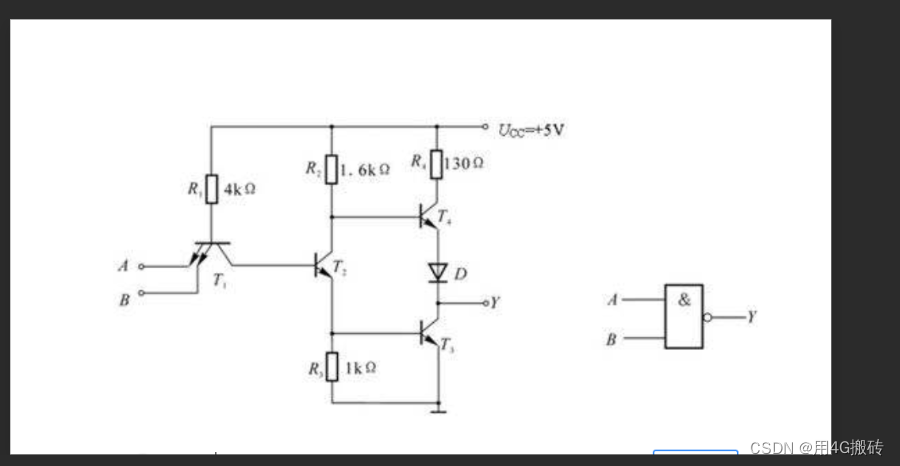

简单的

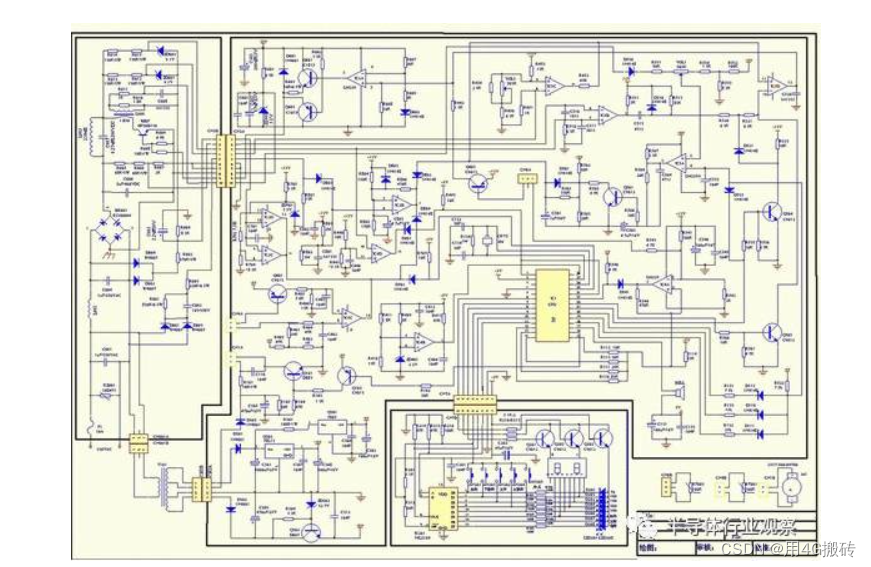

复杂的:

(3)芯片制造、(芯片封装:送厂)

IC制造的步骤是这样子的:薄膜→光阻→显影→蚀刻→光阻去除

(4):测试:送厂

成品:

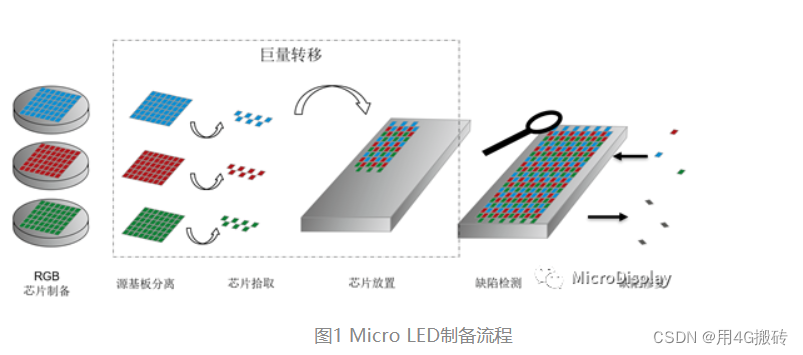

经过上述分析,我们了解到了硅基片(晶圆)的制作,下面进入正题-MicroLED的制备

接下来就是八仙过海,各县神通啦!
