使用CSharp操作PC-DMIS软件实现自动化

使用CSharp操作PC-DMIS软件实现自动化 （PC DMIS 软件）

PC DMIS 软件是在测量领域广泛使用的一款多功能软件，其具有用户友好的界面和开放的二次开发接口，因而在自动化领域得到广泛应用。
下面是简单的自动化实例程序说明，希望起到抛砖引玉的作用。
使用的工具：
VS2019 社区版，因为纯粹是个人爱好和学习；
pc-DIMIS 版本为2021版；

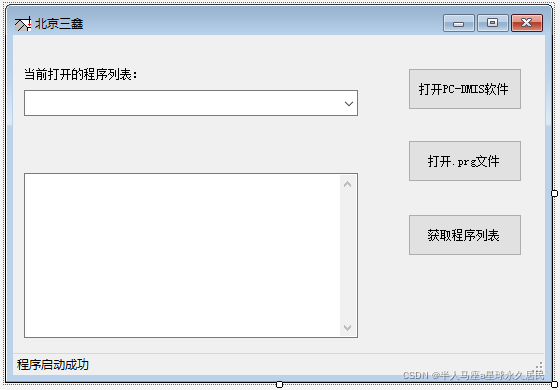

1. 首先简单设计人机界面为下图所示：
   我们的示例，简单的界面接口即可。
   软件启动后提示软件启动成功。这时候没有处理任何事务。
2. 第一个功能是打开软件
   单击‘打开PC-DMIS软件’按键，后台自动打开软件，主要代码参见：

 string msg = "PC-DMIS 启动成功！";
 if (pcd != null)
 {
     lblMainMsg.Text = msg;
     return;
 }
 LaunchNewPCD();
 lblMainMsg.Text = msg;

而启动方法LaunchNewPCD()中的核心代码为：

 Get type of Application through ProgID of PC-DMIS Application.
 //comType = Type.GetTypeFromProgID("PCDLRN.Application");
 Create instance of PC-DMIS through application type
 //comObj = Activator.CreateInstance(comType);
 //this.pcd = comObj as PCDLRN.Application;
 pcd = new PCDLRN.Application();

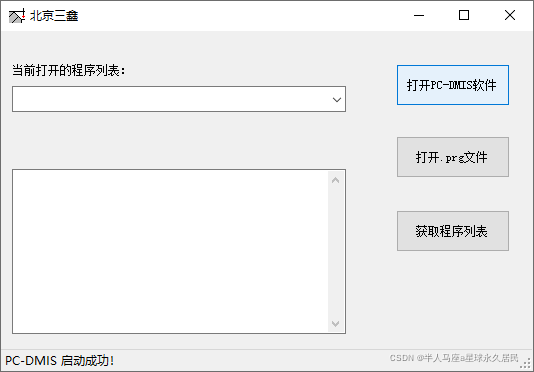

软件正常启动，并在启动后进行消息提示：PC-DMIS 启动成功！

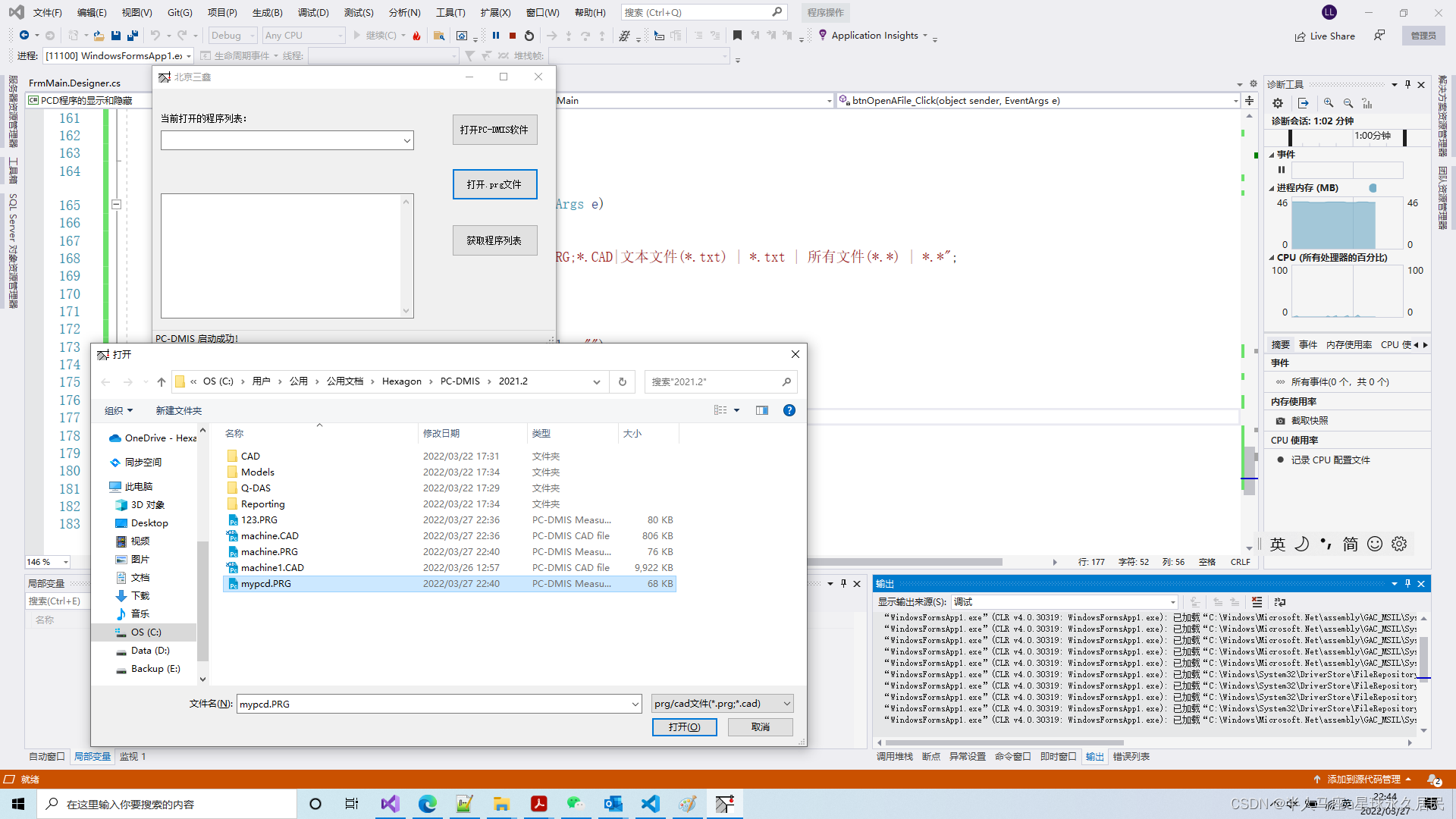

3. 第二个功能是打开一个程序：单击打开程序按钮，选择一个程序，如下图

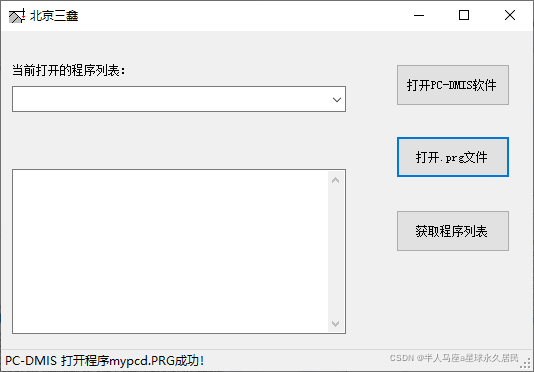

单击打开后，如下图所示：

消息框提示打开成功。
打开程序代码核心为：

 OpenFileDialog ofd = new OpenFileDialog();
 ofd.Filter = "prg/cad文件(*.prg;*.cad)|*.prg;*.PRG;*.CAD|文本文件(*.txt) | *.txt | 所有文件(*.*) | *.*";
 ofd.FilterIndex = 1;
 if (ofd.ShowDialog() != DialogResult.OK)
     return;
 string file = ofd.FileName;
 PCDLRN.PartProgram  pp= pcd.PartPrograms.Open(file, "");
 FileInfo fi = new FileInfo(file);
 if(pp!=null)
 {
     string msg = $"PC-DMIS 打开程序{fi.Name}成功！";
     lblMainMsg.Text = msg;
 }

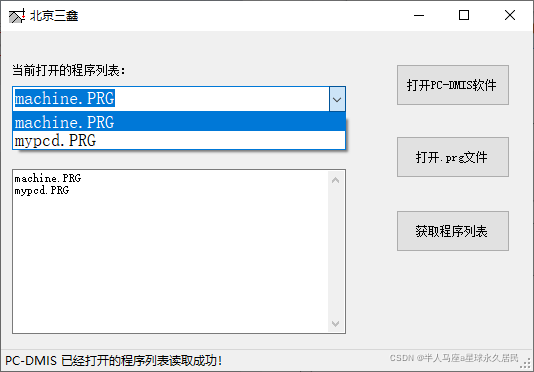

4. 第三个功能是读取所有打开的程序列表：此时单击获取程序列表按钮，将得到打开的程序列表，如下图所示：
   说明我们已经打开了2个prg程序。
   读取程序列表的核心代码为：

 this.CMBPrgList.Items.Clear();
 txtNotes.Text = "";
  PCDLRN.PartProgram part = null;
  if (pcd.PartPrograms.Count <= 0)
  {
      MessageBox.Show("请打开一个prg程序后再进行尝试。");
      return;
  }
  pcd.ActivePartProgram.Visible = true;

  for (int i=0;i<pcd.PartPrograms.Count;i++)
  {
      part = pcd.PartPrograms.Item(i + 1);
      //part.EditWindow.ShowAlignments = true;
      CMBPrgList.Items.Add(part.Name);
      txtNotes.Text += part.Name + Environment.NewLine;
  }
  if (CMBPrgList.Items.Count > 0)
  {
      CMBPrgList.SelectedIndex = 0;
  }
  else
  {
      MessageBox.Show("请打开一个prg程序后再进行尝试。");
      return;
  }
  string msg = $"PC-DMIS 已经打开的程序列表读取成功！";
  lblMainMsg.Text = msg;

5.最后，我们再添加一个简单的显示，隐藏PC程序的功能，界面按钮参见下图：
简要代码为：

 pcd.Visible = !pcd.Visible;
 if (pcd.Visible)
     btnHideShowPcd.Text = "单击隐藏PC DMIS";
 else
     btnHideShowPcd.Text = "单击显示PC DMIS";

6. 结束语：
   以上为简单的PC DMIS程序的自动化基础操作。抛砖引玉。
   有机会和各位同仁一起为自动化产业贡献绵薄之力。
   程序源码已经上传到csdn：
   https://download.csdn.net/download/weixin_45858866/85045679
   添加链接描述

2022-3-27
