Altium Designer借助嘉立创添加PCB封装和3D模型

引言

由于使用Altium Designer的频率并不是特别高,所以每一次使用总是得东跌西撞的才回忆起一些使用步骤。因此,想在这里记录一下Altium Designer借助嘉立创添加PCB和3D模型的方法。

打开立创专业版EDA,建立项目

1、打开立创官方网站的网址,链接: link

https://lceda.cn/

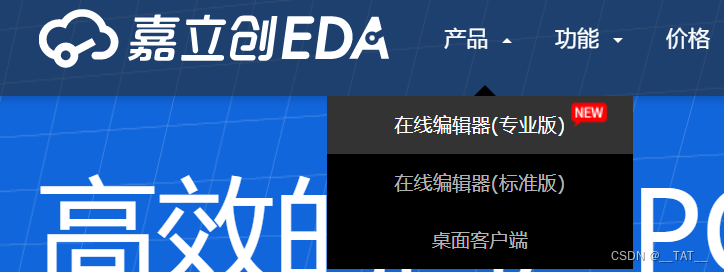

2、选择专业版
在这里插入图片描述

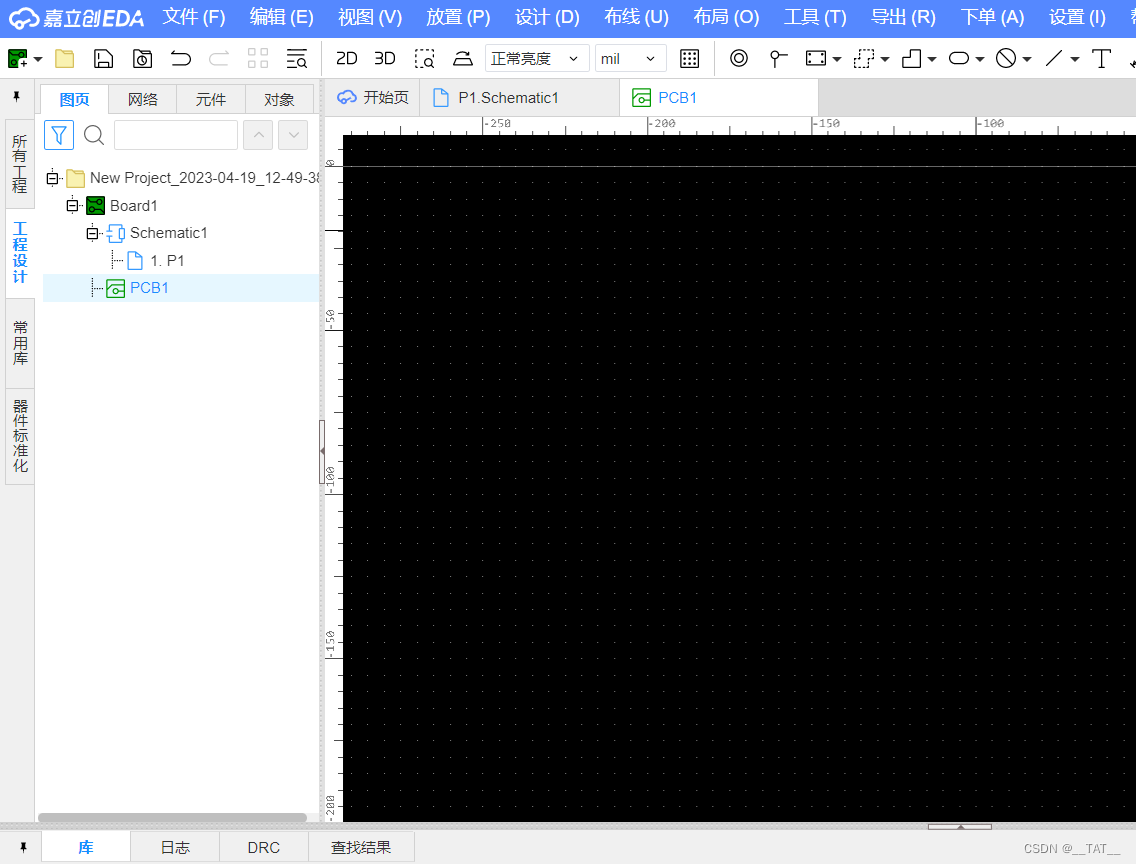

3、按照提示注册or登录即可,然后新建一个工程,打开里面的PCB。如图
在这里插入图片描述

从立创商城找到器件编码

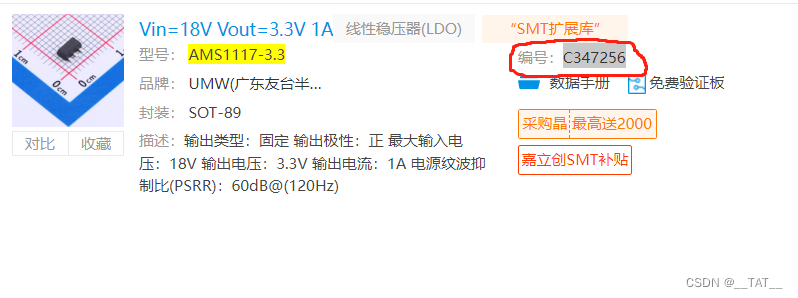

接上文,打开PCB之后先不进行任何操作。重新建一个页面,再打开立创商城,找到自己想导入封装的器件的名称,如ASM1117。立创商城链接:link

https://activity.szlcsc.com/ld2304121.html?c=Z

复制元器件旁边的编号。

添加PCB封装

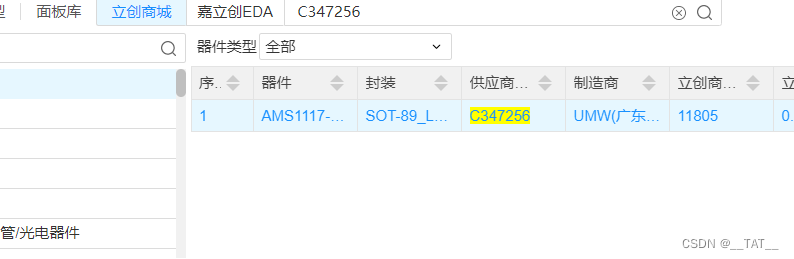

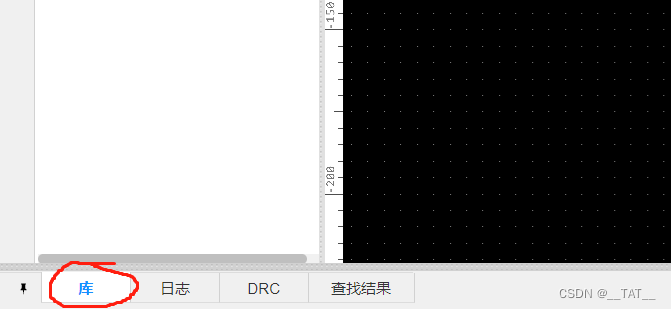

回到立创EDA,双击左下边的“库”,会弹出一个窗口,再选择立创商城选项,输入上一步所复制的编码,电机搜索即可。如图
在这里插入图片描述
在这里插入图片描述

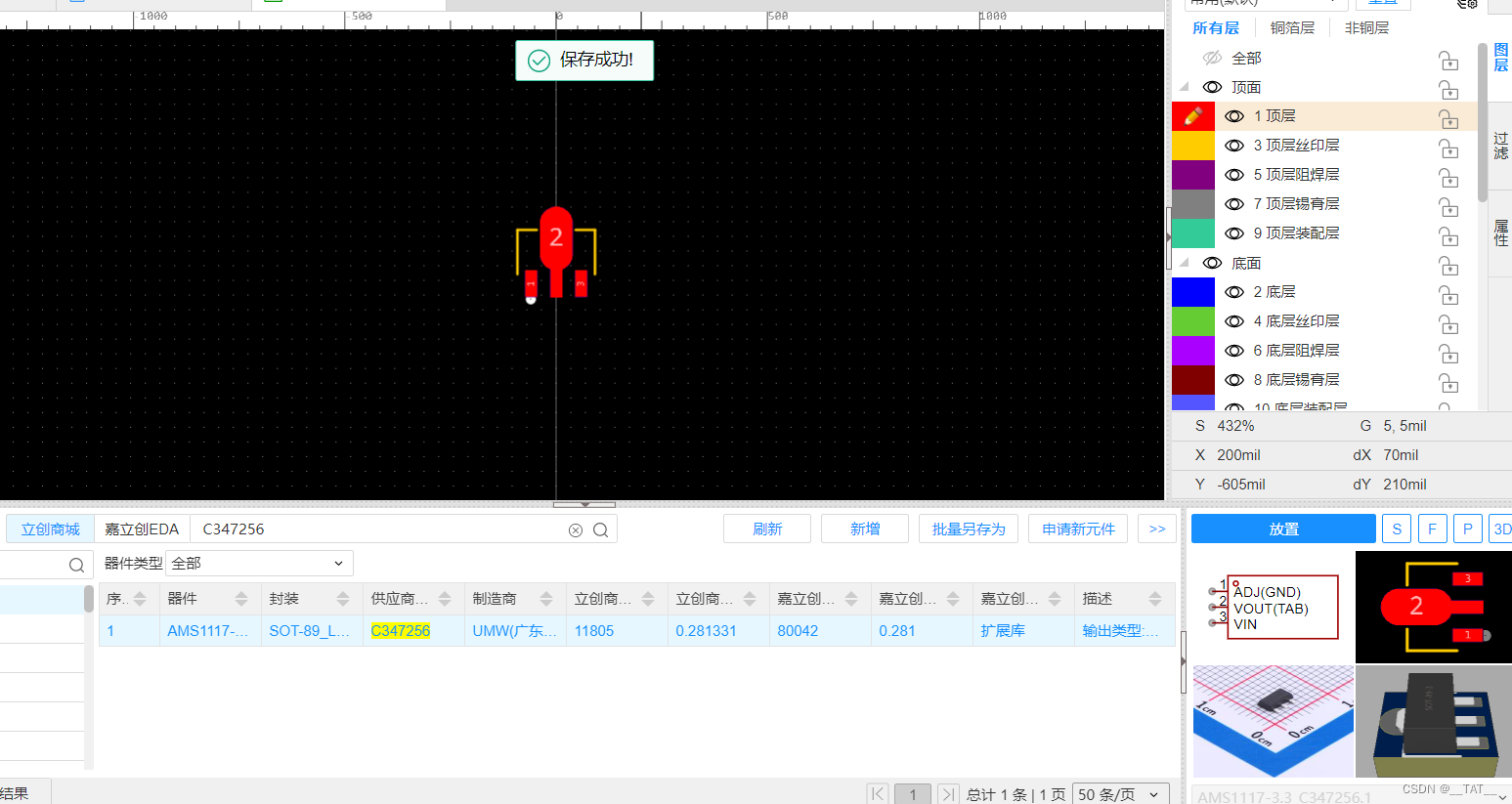

此时会看到右下方有放置选项,点击,然后放入PCB中适当的位置。再Ctrl+S保存
在这里插入图片描述

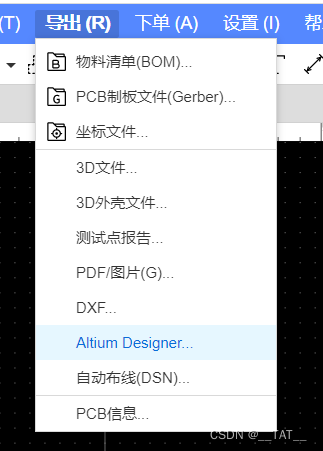

最后点击导出,导出为Altium Designer。
在这里插入图片描述
最后,回到Altium Designer,打开自己的封装库,然后打开上一步导出的PCB文件,将元件选择复制粘贴到自己的库中去即可。

导出和修改3D封装

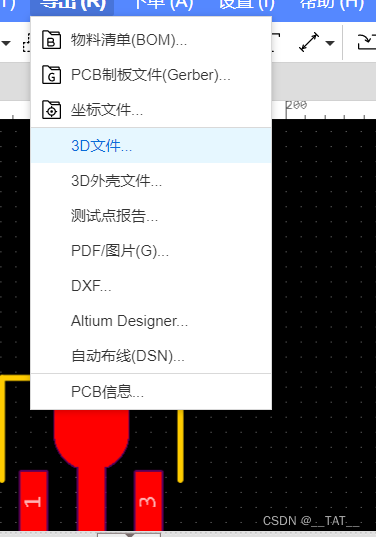

在立创EDA中选择导出3D文件。
在这里插入图片描述

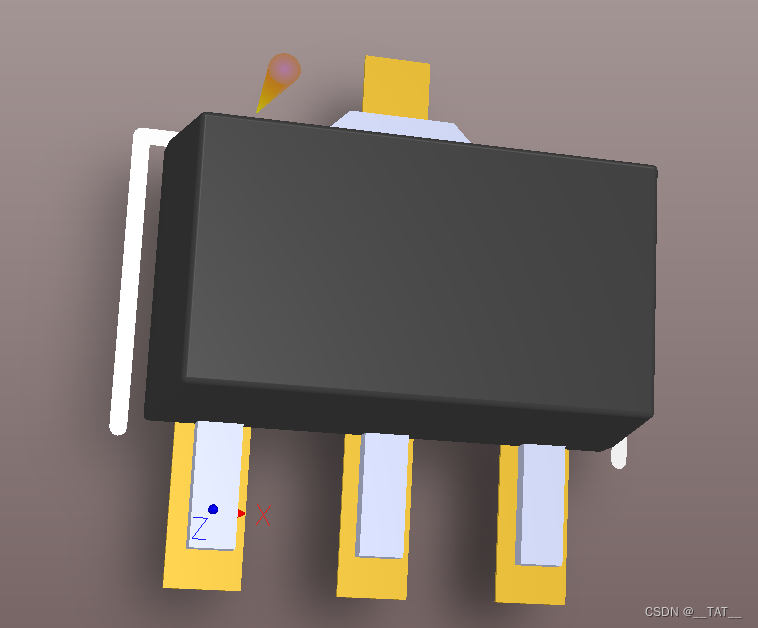

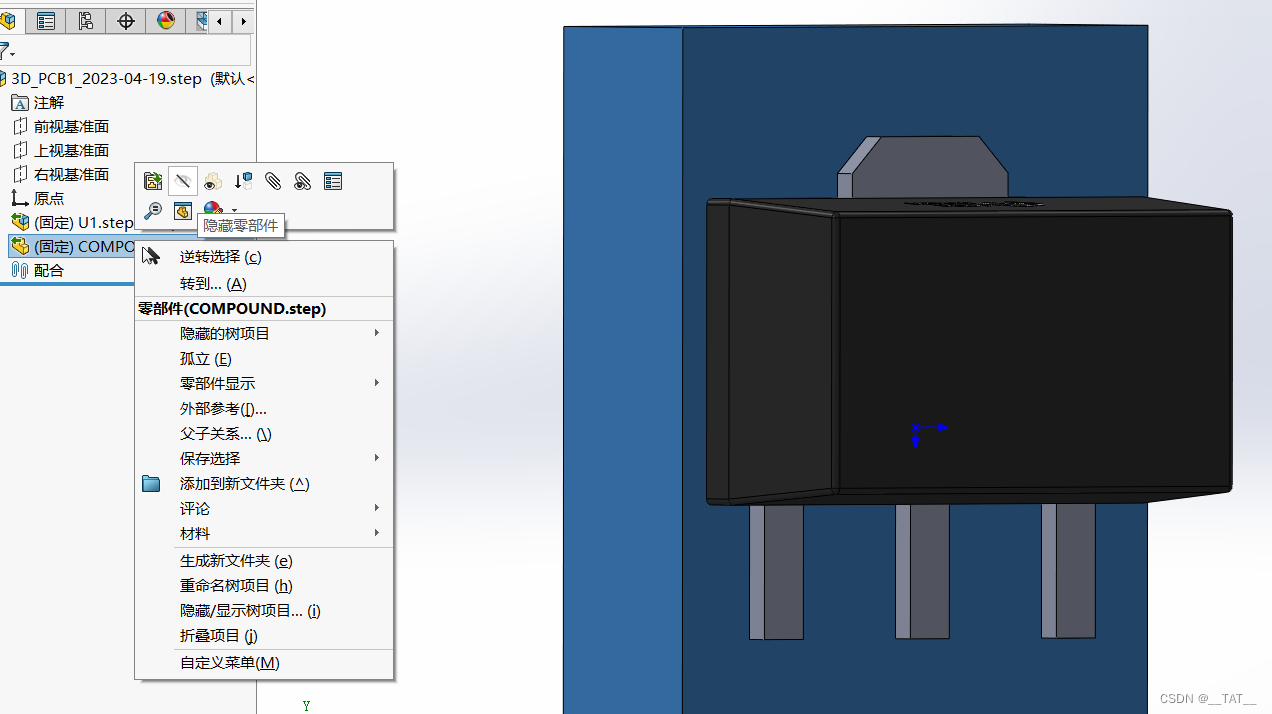

用SolidWorks软件打开该3D模型,在特征树那里隐藏掉PCB底板。
在这里插入图片描述

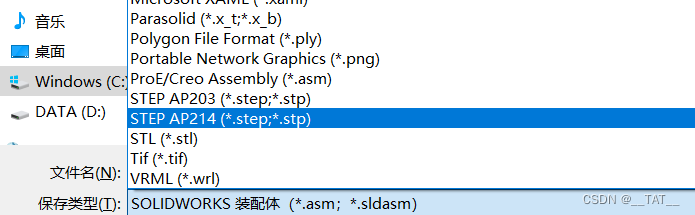

再将其另存为STEP AP214文件。
在这里插入图片描述

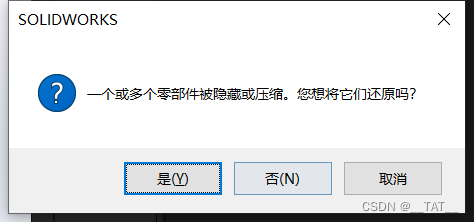

在保存过程中记得选择否,这样才可以成功保留元器件。
在这里插入图片描述

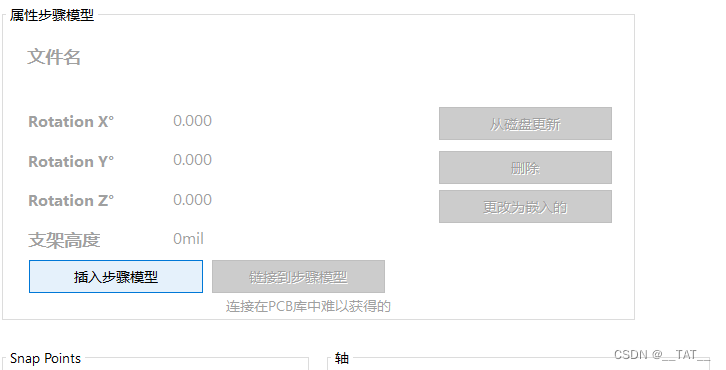

回到Altium Designer软件。点击放置-3D元件体-插入步骤模型-插入刚刚保存的文件,然后鼠标记得点击一下其它地方(防止软件识别你要再次导入模型)。再键盘输入enter确定,最后用3D视角调整3D模型的位置即可。
在这里插入图片描述
在这里插入图片描述
另一个3d模型的网址:

https://www.3dcontentcentral.cn/Default.aspx
