定点乘/除法运算及其实现

一、定点乘法运算及其实现：
1 原码乘法：
⑴ 原码一位乘法

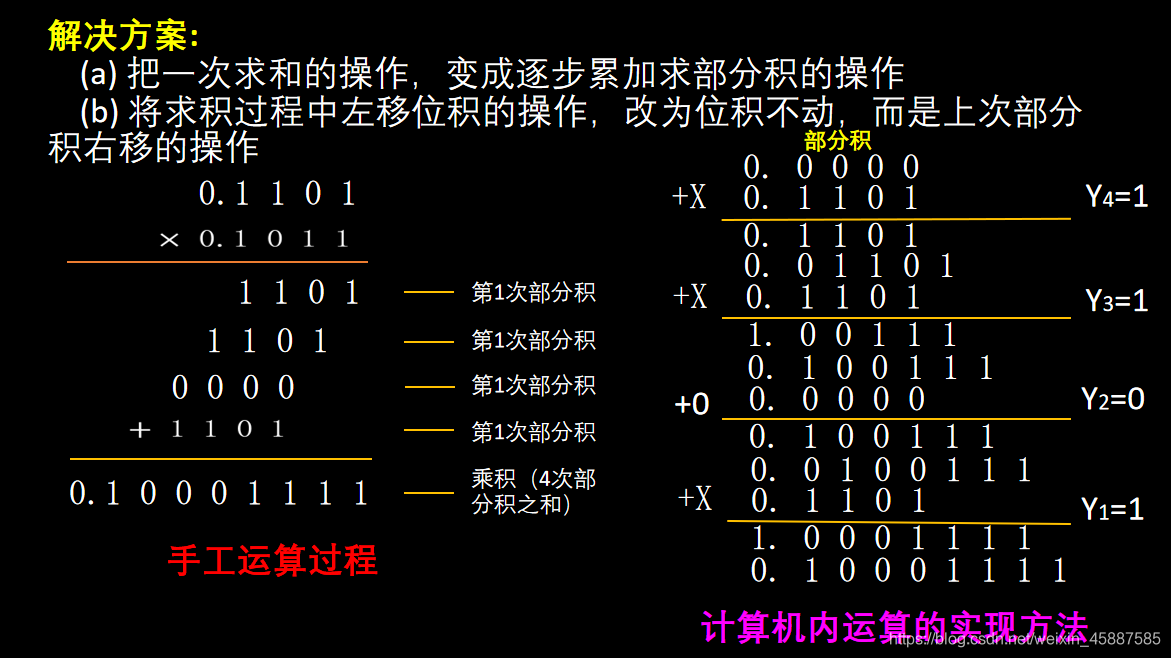

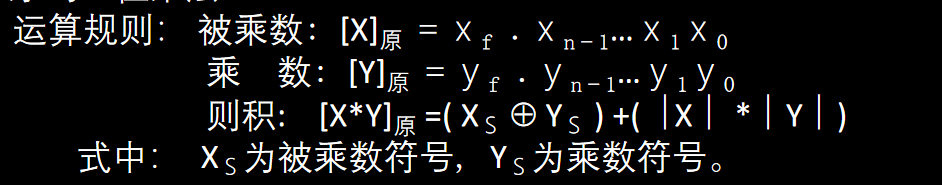

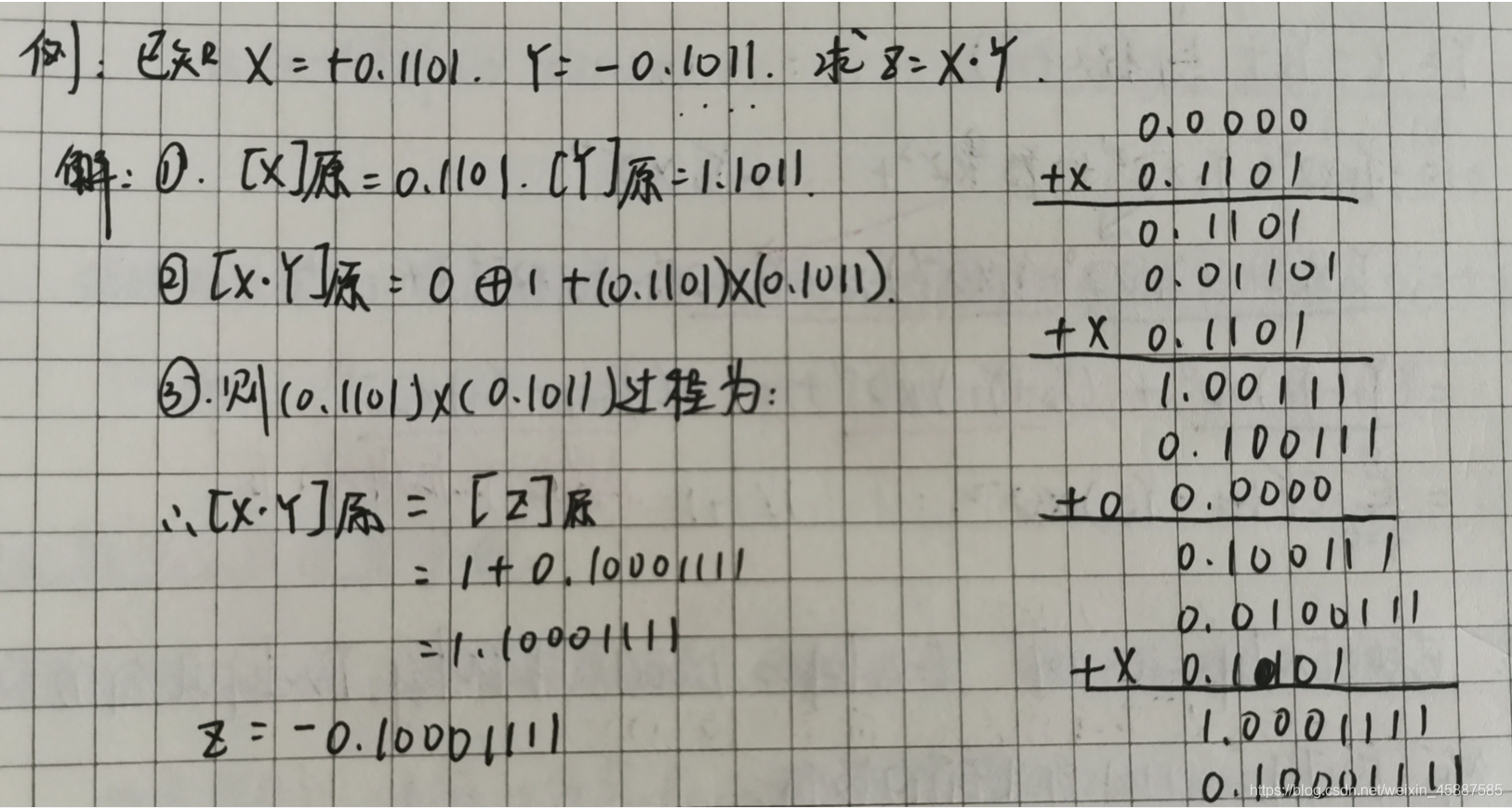

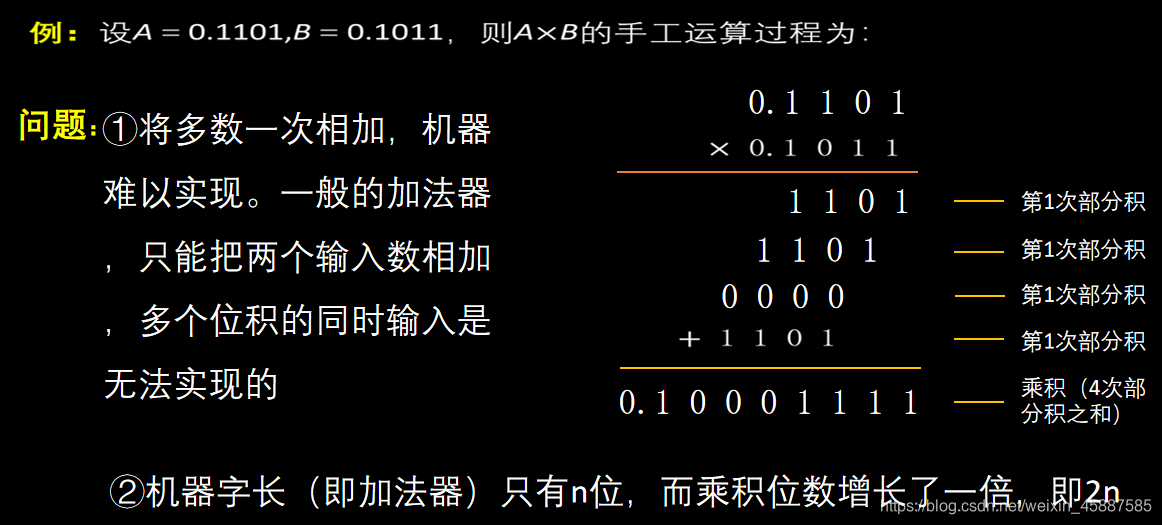

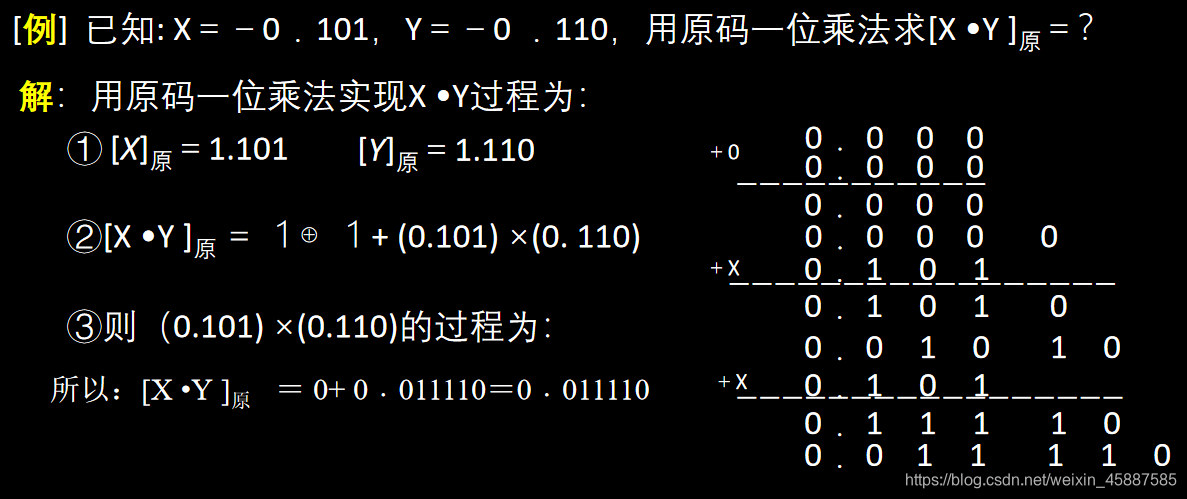

乘积符号的运算法则是：“异或”(按位加)运算得到。 数值部分的运算方法与普通的十进制小数乘法类似。 下面通过一个具体例子从来说明：

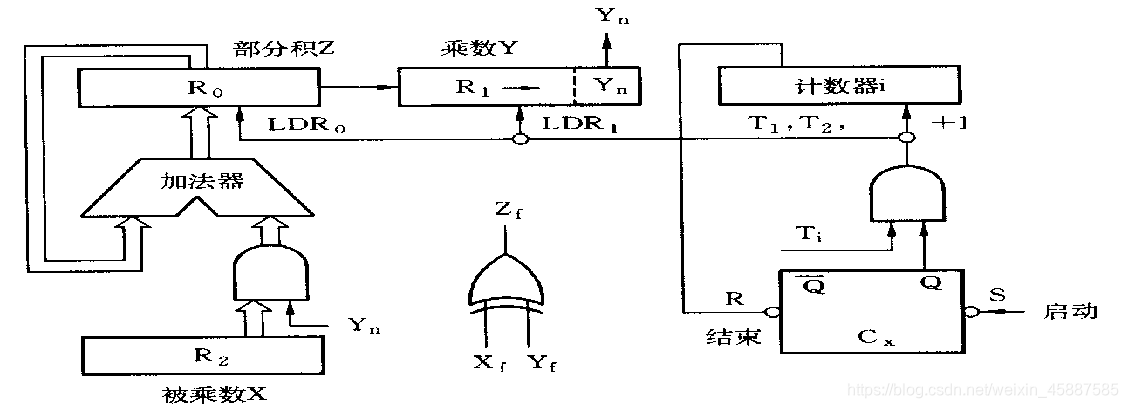

原码一位乘法的乘法器结构框图如图所示：

原码一位乘法的乘法器工作原理：
（1）乘法开始时，“启动”信号使控制触发器Cx置“1”，于是开启时序脉冲T。
（2）当乘数寄存器R1最末位为“1”时，部分积Zi和被乘数X在加法器中相加， 其结果输出至R0的输入端。
（3）一旦打入控制脉冲T到来，控制信号LDR0使部分积右移一位，与此同时，R1也在控制信号LDR1作用下右移一位，且计数器i计数一次。
（4）当计数器i=n时，计数器的溢出信号使触发器Cx置“0”，关闭时序脉冲T， 乘法宣告结束。

原码两位乘法：
基本原理类似：只是从最低位开始，每次取两位乘数与被乘数相乘，得到一次部分积，与上次部分积相加后右移2。

2、补码乘法：

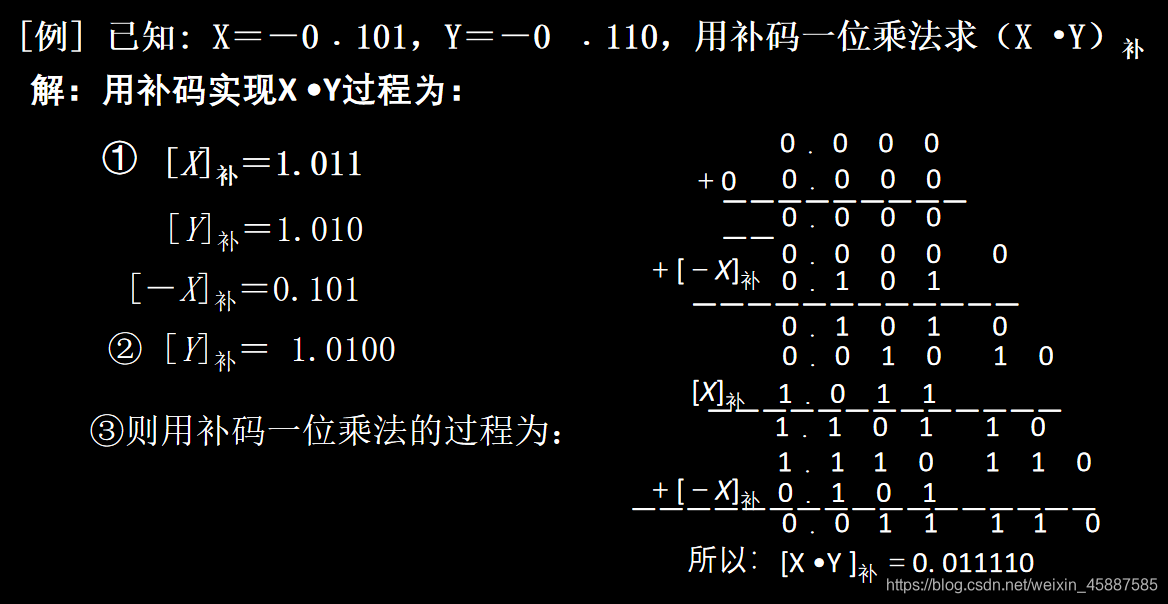

补码一位乘法：

补码乘法公式：

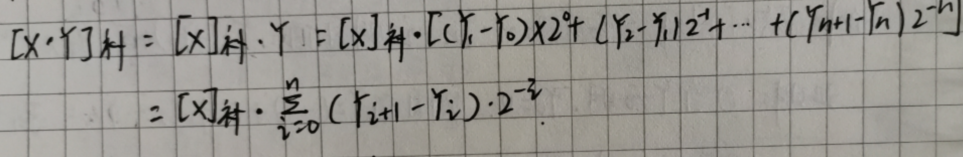

[X · Y]补 = [X]补· [Y]补= [X]补·Y

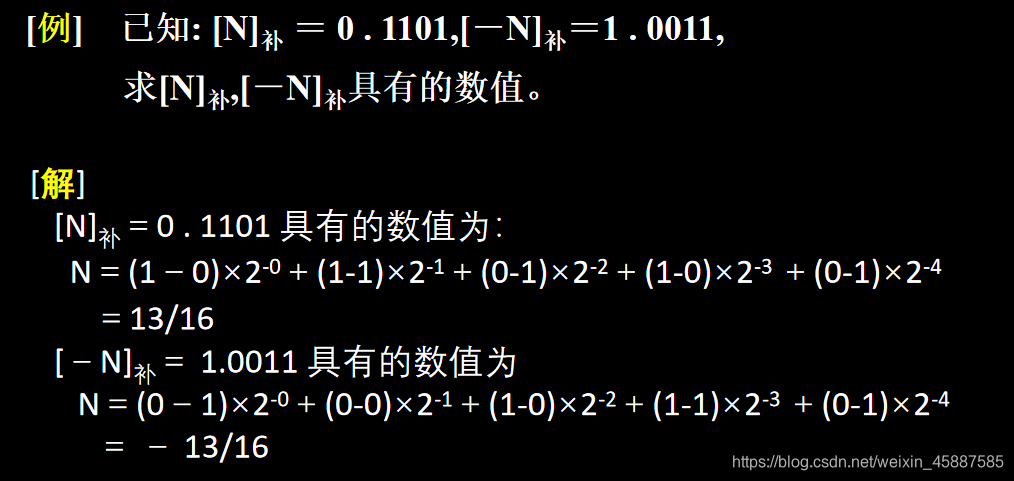

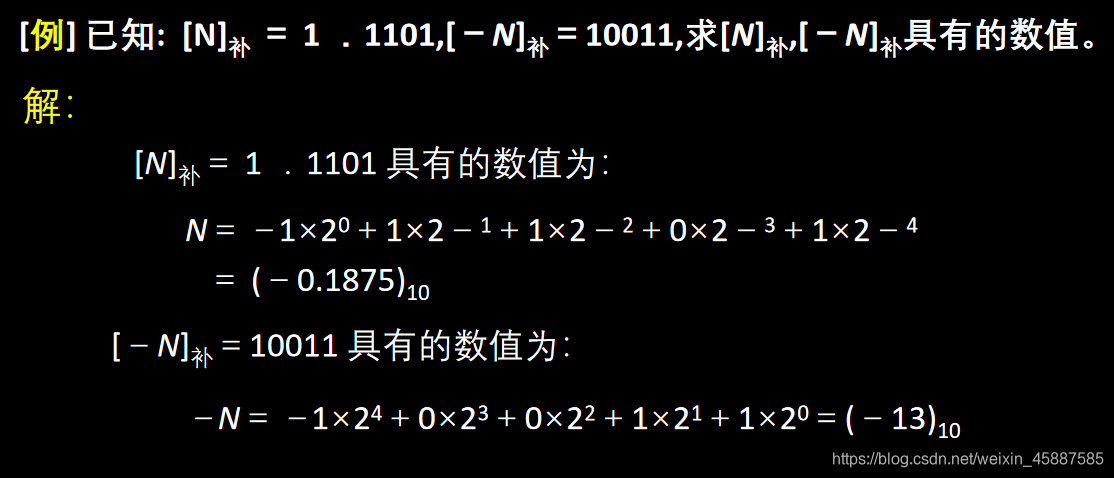

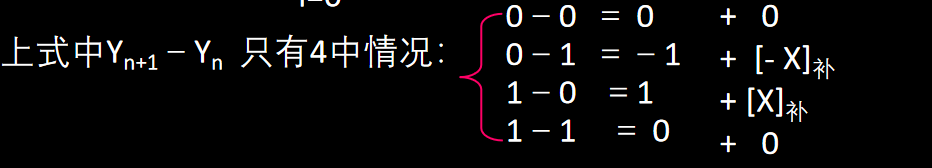

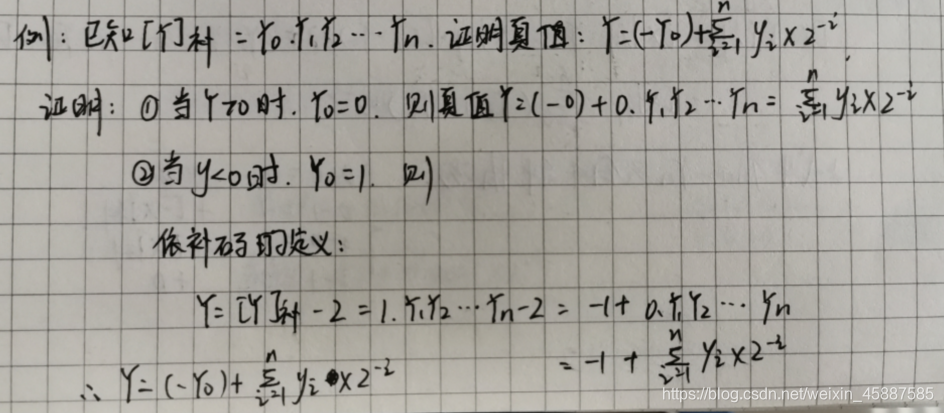

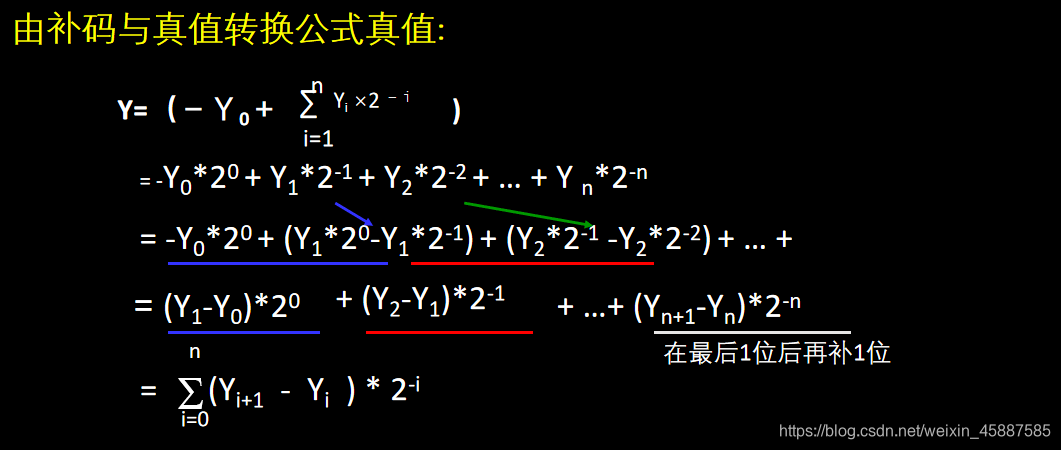

由补码乘法公式及补码与真值的关系得：

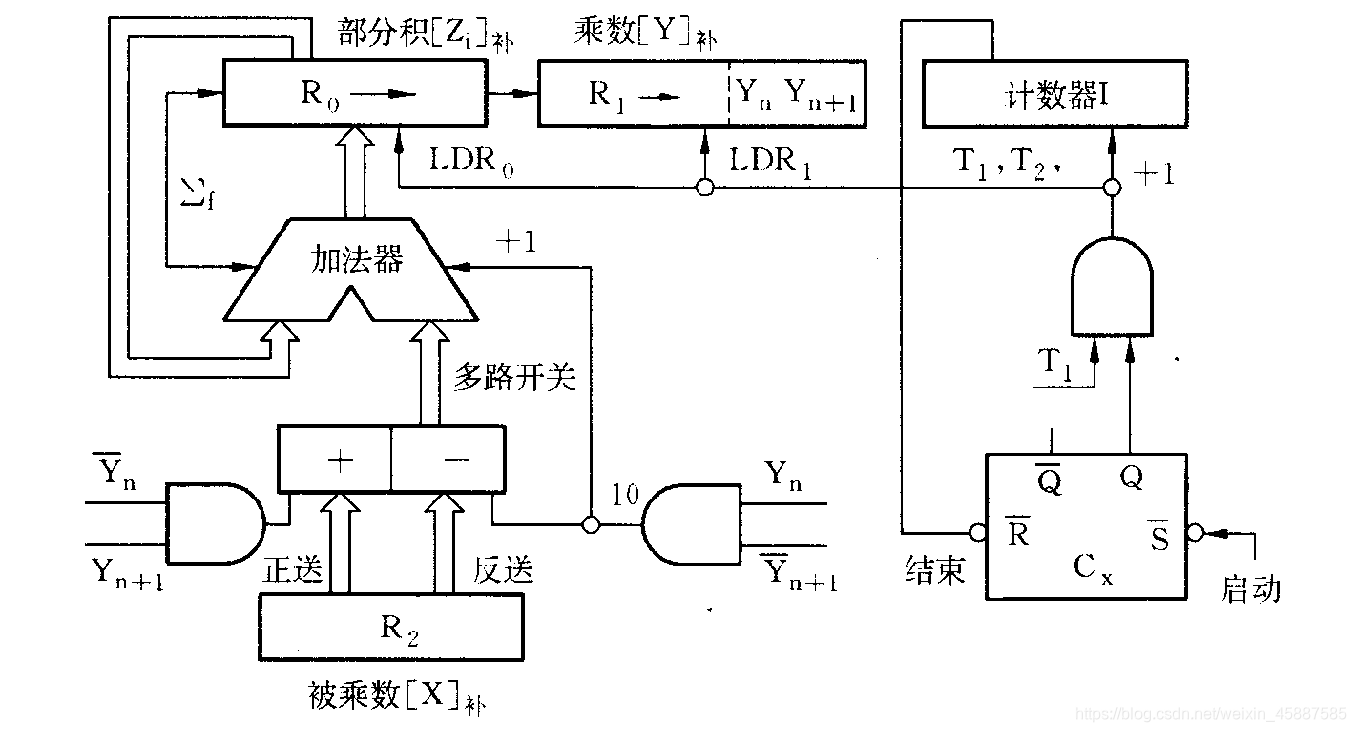

实现补码一位乘法的乘法器的逻辑框图如图所示 ：

补码两位乘法：是把补码的一位乘法的两个单步操作和并成一个操作。即：

二、定点除法运算及其实现
1、原码除法运算：是指用原码表示两数相除，求出原码表示的商
⑴运算规则：设有n位定点小数(定点整数也同样适用)：
　　 被除数ｘ：[ｘ]原＝ｘf .ｘn－1…ｘ1ｘ0
　　 除数ｙ：　[ｙ]原＝ｙf .ｙn－1…ｙ1ｙ0
　　 则有商q其原码为：
[q]原＝(ｘf⊕ｙf)+(0.ｘn－1…ｘ1ｘ0/0.ｙn－1…ｙ1ｙ0)

原码除法中据对可分为：恢复余数法和加减交替法

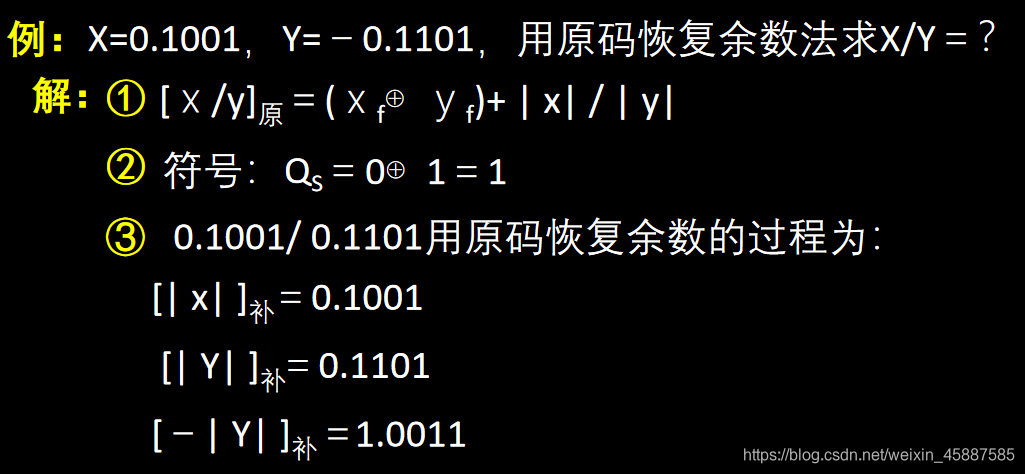

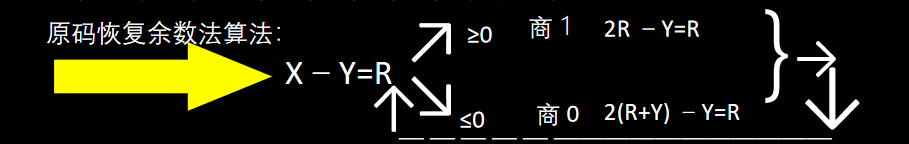

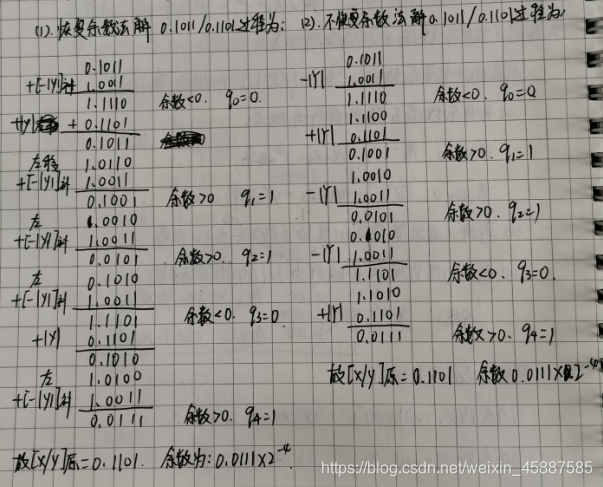

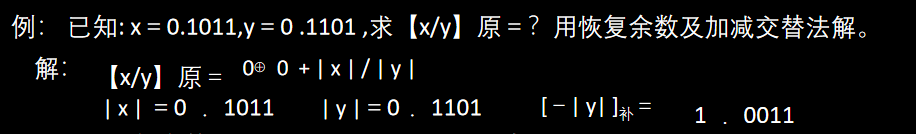

原码恢复余数法：

对上述手算计算过程分析得：
(1) 每次都是由心算来比较余数和除数的大小，余数大时，商1；
余数小时，商0。第一次比较时，余数就是被除数。
(2) 每做一次减法，总是保持余数不动，而除数向右移一位。
(3)最后据符号位运算的结果给商以正确的符号

为适应机器运算，需要进行改进：
（1）用减法来比较余数和除数的大小
（2）除数右移改为余数左移
（3）定点除法运算必须要求被除数的高n位小于除数，否则溢出。

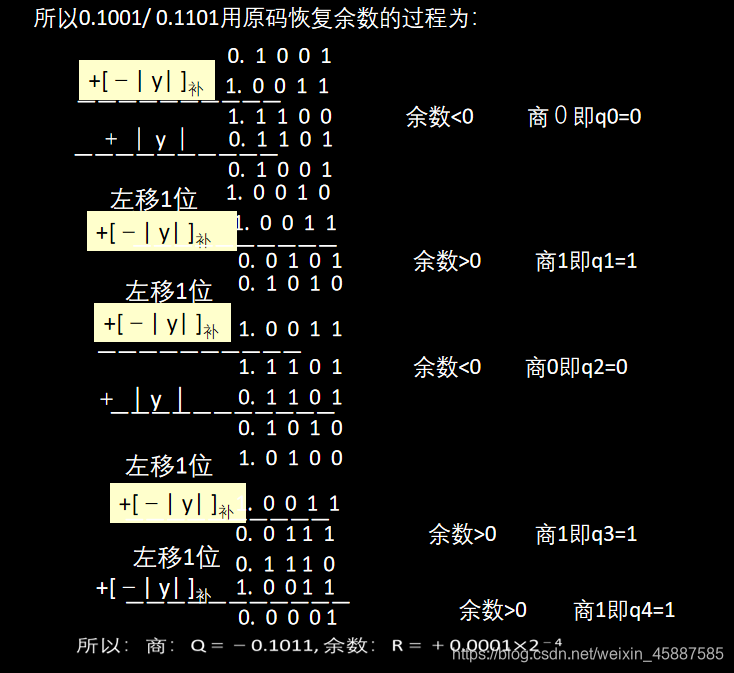

用原码恢复余数法：求| X | / | Y |的解题步骤： y*= ︱Y︱
先将被除数/余数减去除数得新余数Ri
若Ri＞0：商“1”，再将Ri左移一位后减除数(即 2Ri－y*)，得新余数Ri′
若Ri<0：商“0”,先将Ri＋y*，即完成恢复余数的运算，再对Ri＋y* 左移一位后减除数，即2(Ri＋ y*)- y* ，得新的余数Ri′
再将上述过程重复n（除数位数）次，共上n位商
最后所得的商和余数即为| X | / | Y | 的商及余数

分析原码恢复余数法得知：
①当余数 Ri＞0时，商“1”，再对Ri左移一位后减除数，即2Ri－y*
②当余数 Ri＜0时，商“ 0”，先将Ri+y*，再2(Ri+y*)- y*，也即2Ri+y*。

原码恢复余数法可归纳为：
①当余数Ri＞0时,商“1”，做2Ri－y* 运算
②当余数 Ri＜0时，商“ 0”，做2(Ri +y*) -y*运算

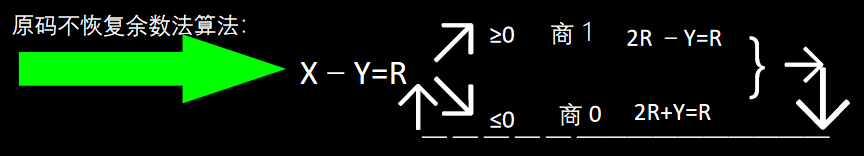

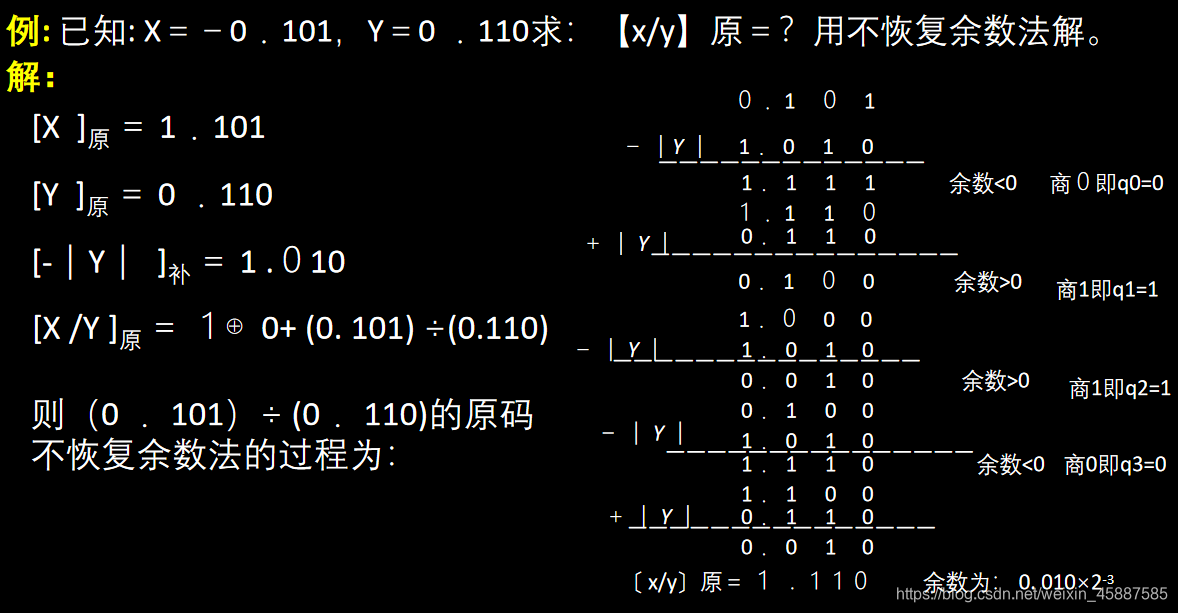

原码不恢复余数法（加减交替法）：
用原码加减交替法：求| X | / | Y |的解题步骤：
先将余数减去除数得新余数Ri
若Ri＞0：商“1”，做2Ri－y* 运算
若Ri<0：商“0”, 做2Ri+y*运算
再将上述过程重复n（除数位数）次，共上n位商
最后所得的商和余数即为| X | / | Y | 的商及余数

原码加减法可归纳为：
①当余数Ri＞0时,商“1”，做2Ri－y* 运算
②当余数 Ri＜0时，商“ 0”，做2Ri +y*运算

2.补码除法运算：
⑴补码除法：指“符号位和数码位一起参加除法运算，参加运算的操作数是补码，求得的商数和余数也是补码。
⑵补码除法运算方法：采用加减交替法。

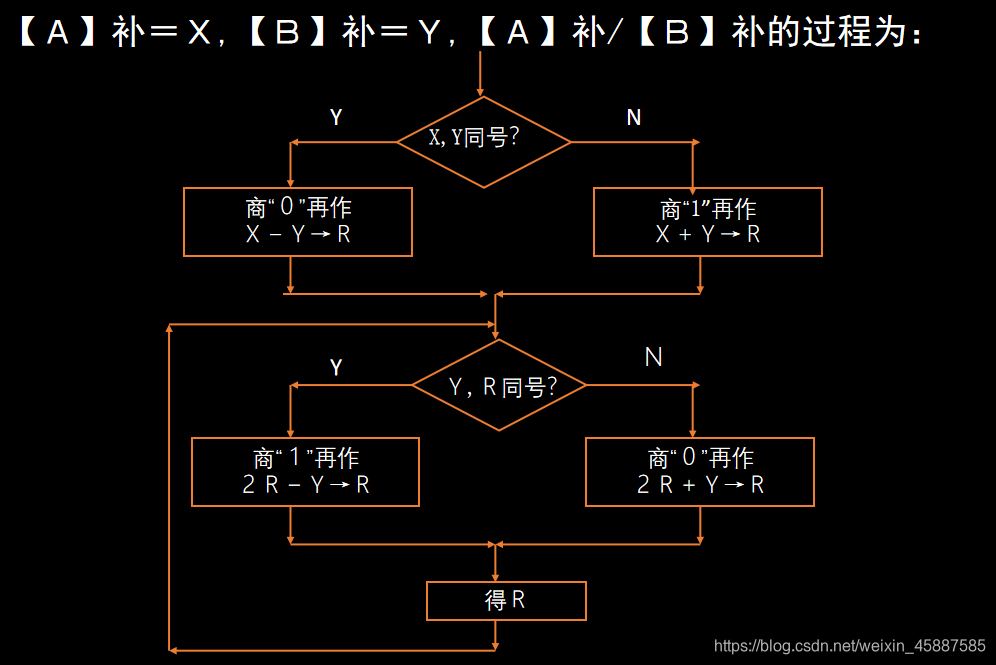

⑶补码除法加减交替法的操作过程：
① 若X,Y同号，做Ｘ-Ｙ得余数Ｒ，商０为商的符号位，再做２R+Ｙ得Ri
若X,Y异号，做Ｘ+Ｙ得余数Ｒ，商１为商的符号位，再做２R-Ｙ得Ri
② 若余数Ri与Ｙ同号，商１，后做２Ri－Ｙ。
　 若余数Ri与Ｙ异号，商０，后做２Ri＋Ｙ。
③ 重复第②步ｎ－１次
④ 第ｎ次上商后，不再移位及+Ｙ，-Ｙ操作。
⑤ 若商为负数，则在商末尾加１

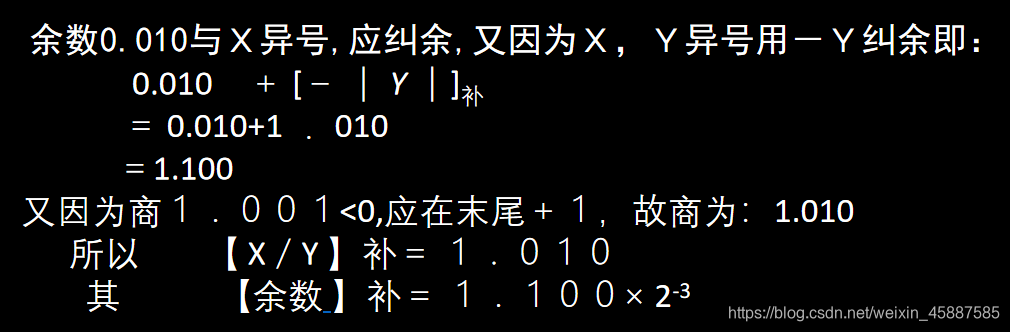

若余数与被除数Ｘ异号，则要纠余：
若Ｘ，Ｙ同号，用+Ｙ纠余，
若Ｘ，Ｙ异号，用-Ｙ纠余，　　　

对补码加减交替法说明如下：
（1）不能自动判溢出，因此在补码除法运算之前，必须先比较被除数高瑞n位与除数的绝对值，确认不会产生除法溢出后，才可开始除法运算。
（2）符号位不需要单独运算，可自然得到商数和余数的正确符号。
（3） 若最后一次余数与被除数异号，则需要纠余：X、Y同号，则+Y纠余，X、Y异号，则-Y纠余。

3 .不恢复余数的阵列除法器：
