计算机组成原理:定点数的乘法和除法运算方法(含实例完整运算过程)

本文深入探讨了定点数的乘法和除法运算。介绍了从传统的笔算乘法到计算机优化的串行乘法和改进方法,包括恢复余数法和不恢复余数法的除法策略。详细阐述了每种方法的步骤和在计算机中的实现,对比了笔算与机器运算的差异,并讨论了数据约定和符号位处理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

定点乘法运算

串行乘法

笔算乘法的改进

改进后的笔算乘法的过程

定点乘法运算的小结

 定点乘法运算的实例

定点除法运算

分析笔算除法

 笔算除法与机器除法的比较

 除法的数据约定

原码恢复余数法

 恢复余数法运算的实例

原码不恢复余数法

不恢复余数法运算的实例

补码加减交替法

补码加减交替法运算实例

 双符号位的补充


定点乘法运算

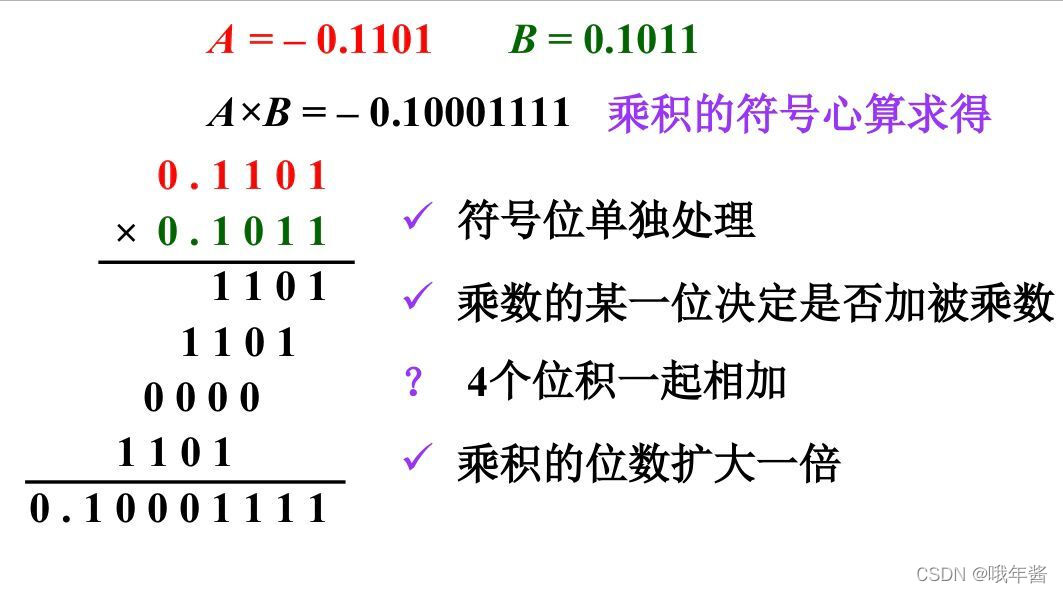

串行乘法

由手算的乘法过程引入,积的符号位单独运算,数值的结果取绝对值运算

  1. 符号位单独处理
  2. 乘数的某位决定是否加上乘数
  3. n位积一起相加
  4. 积的位数扩大乘数的位数倍

其中计算机可做1,2,4,但3相对复杂,具体如下图:

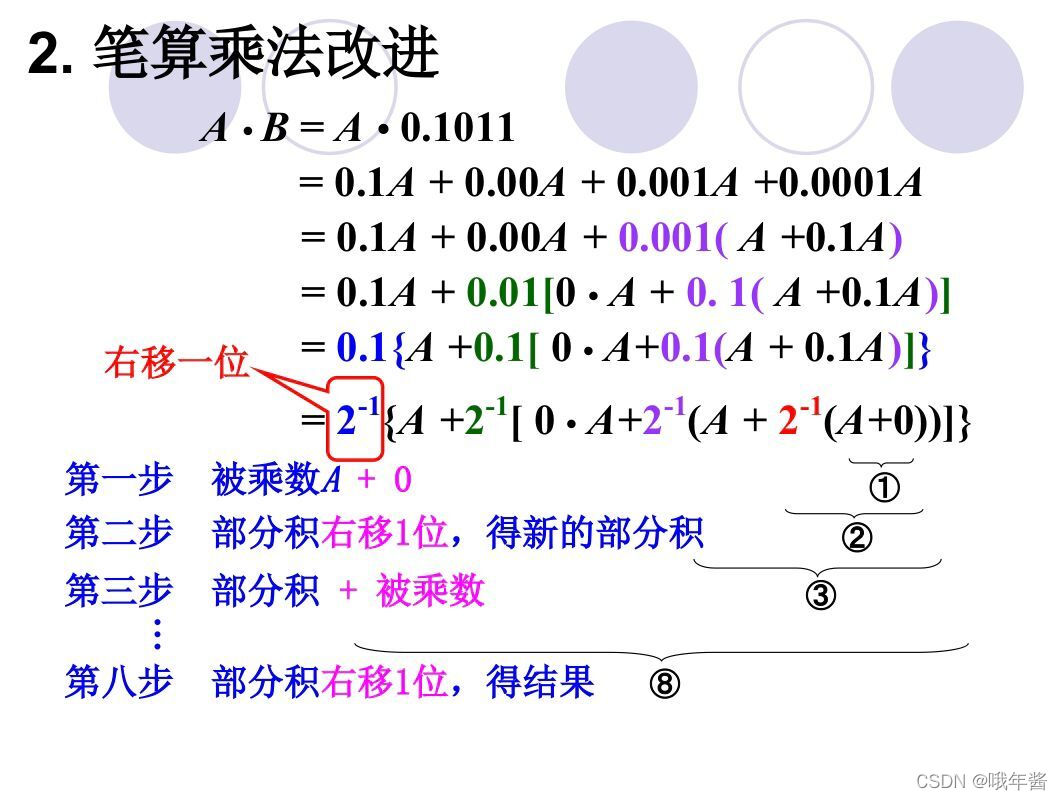

笔算乘法的改进

  • 被乘数与乘数的每一位单独相乘,在逐个相加,再层层提取公因数
  • 其中提取公因数的方法实际上是在进行右移操作
  • 与串行乘法是一个原理,但是更便于计算机操做

具体如下图:

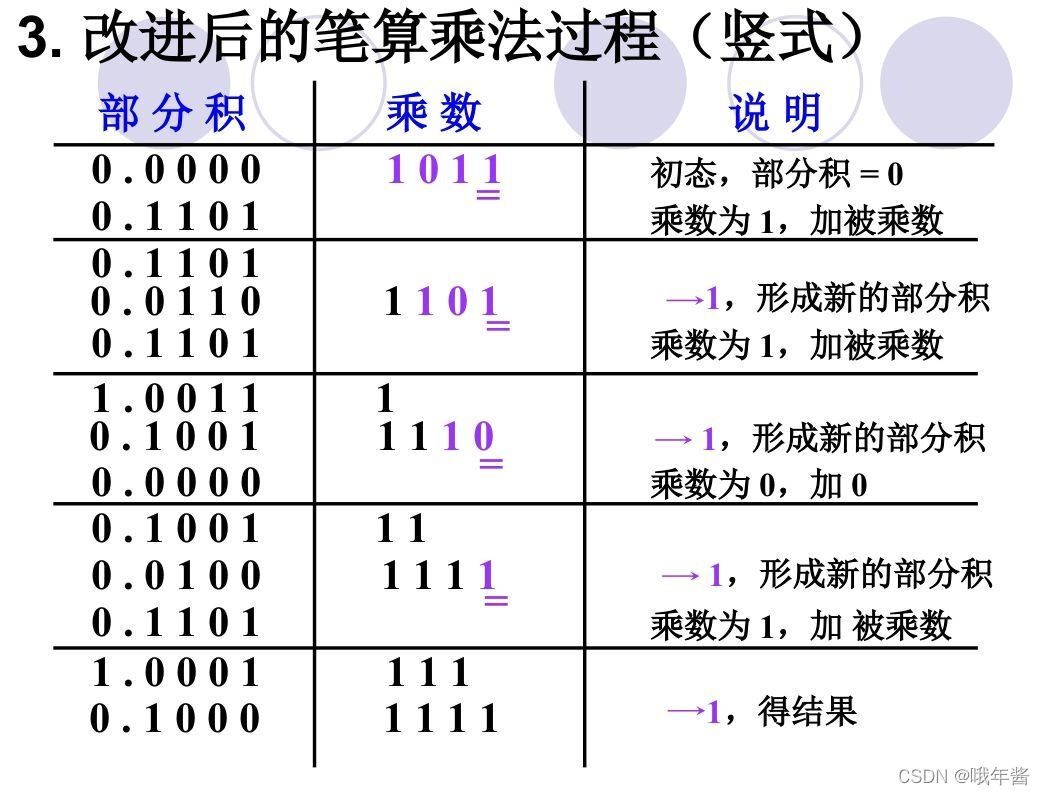

改进后的笔算乘法的过程

  • 首先把被乘数和乘数分别列出来
  • 判断乘数的最后一位,若为 1 ,则被乘数加上乘数,否则,被乘数加上 0
  • 被乘数右移一位,乘数右移一位
  • 乘数右移的过程中,最低位丢弃,最高位继承被乘数的最低位
  • 充分上述过程,知道原乘数全部移完即可得到积

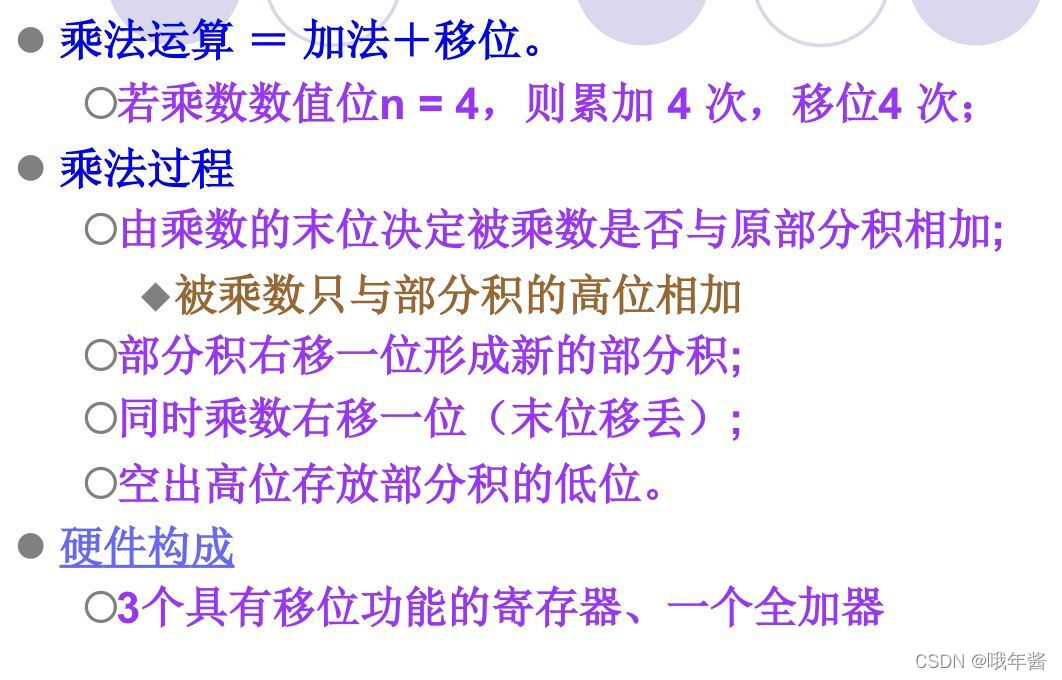

定点乘法运算的小结

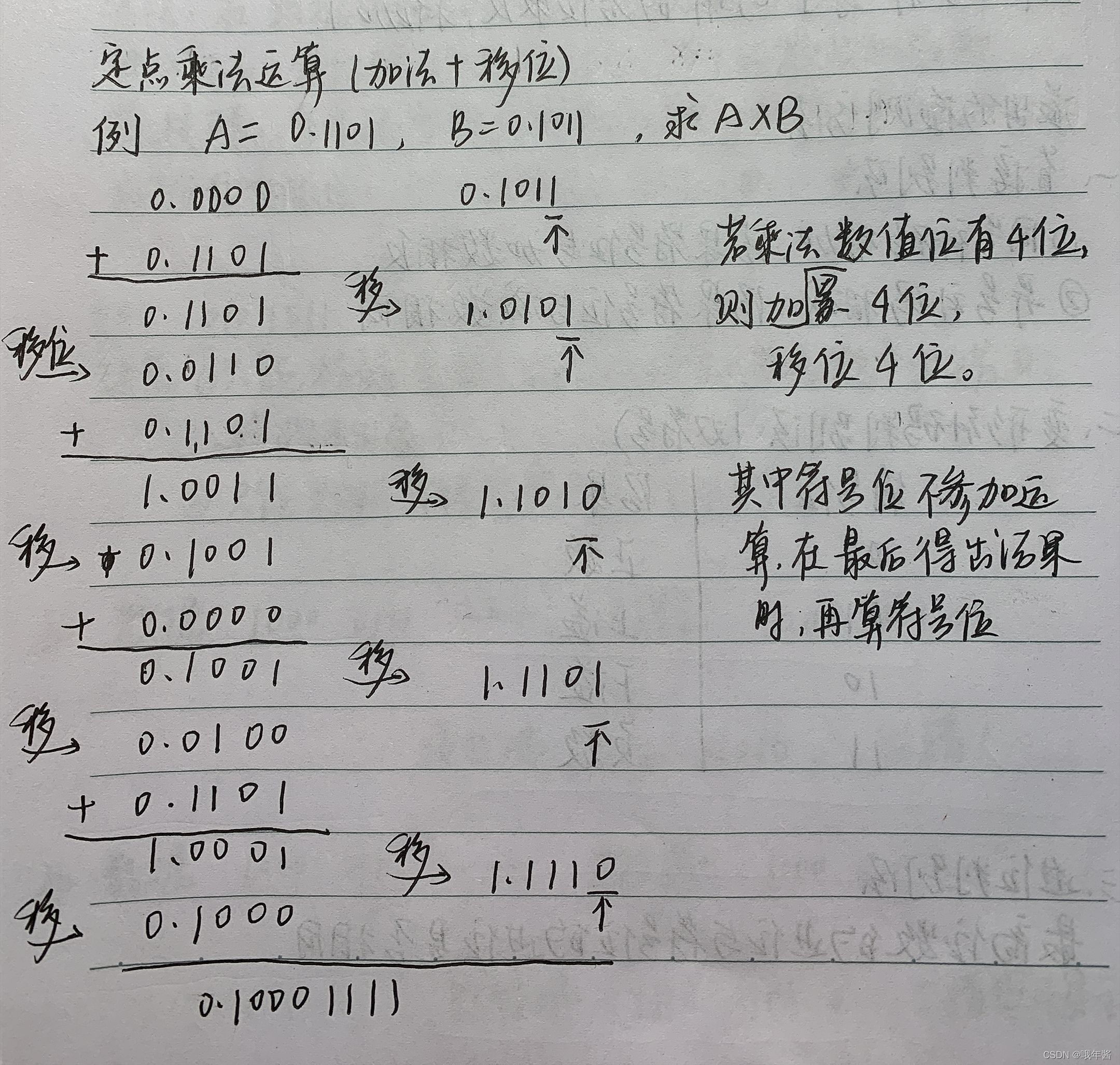

 定点乘法运算的实例



定点除法运算

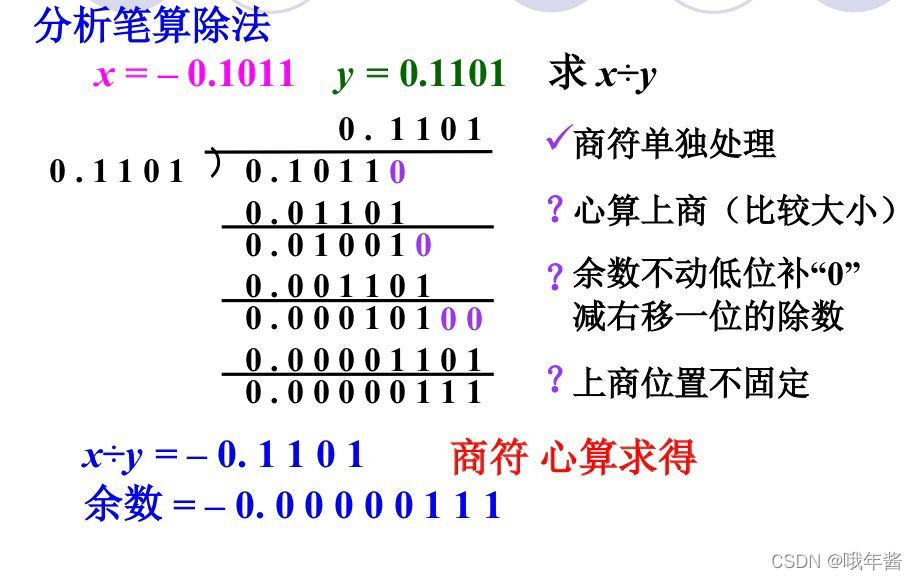

分析笔算除法

  • 商和数值位单独处理
  • 通过比较大小决定上商为 1 ,还是 0
  • 被除数不够位数时,在末位添加 0

下面是示范:

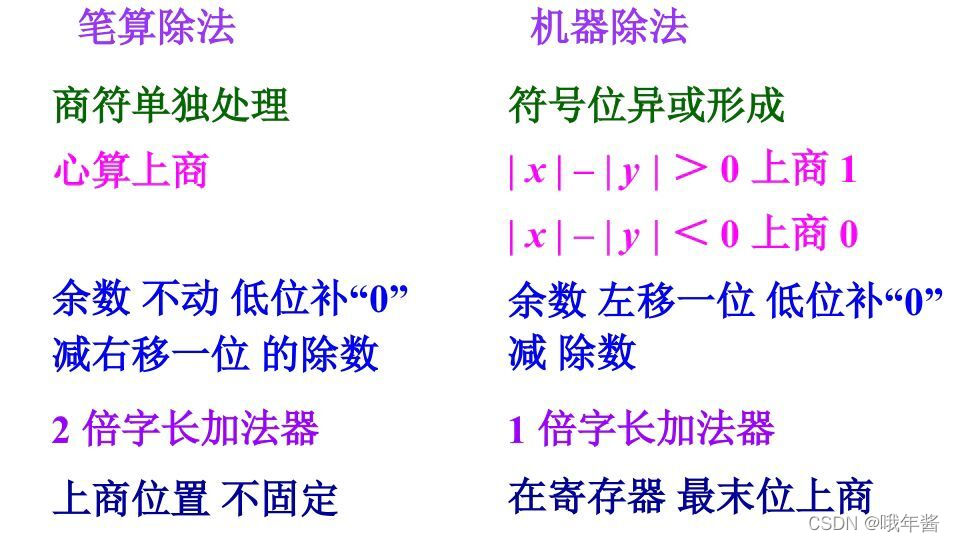

 笔算除法与机器除法的比较

  • 机器运算的符号位通过异或运算得出
  • 笔算除法通过比较大小决定上商的值,但机器通过相减是否为负数来决定
  • 比算时,余数在运算的时候不动,末端添数;机器运算时,余数通过左移一位,低位补 0 的方式,再加或减除数

具体如下图:

 除法的数据约定

 设被除数为 x,除数为 y

  • 小数定点除法 |x| < |y| ,整数定点除法 |x| > |y| (避免商的溢出)
  • 被除数不等于 0 ,除数不能为 0

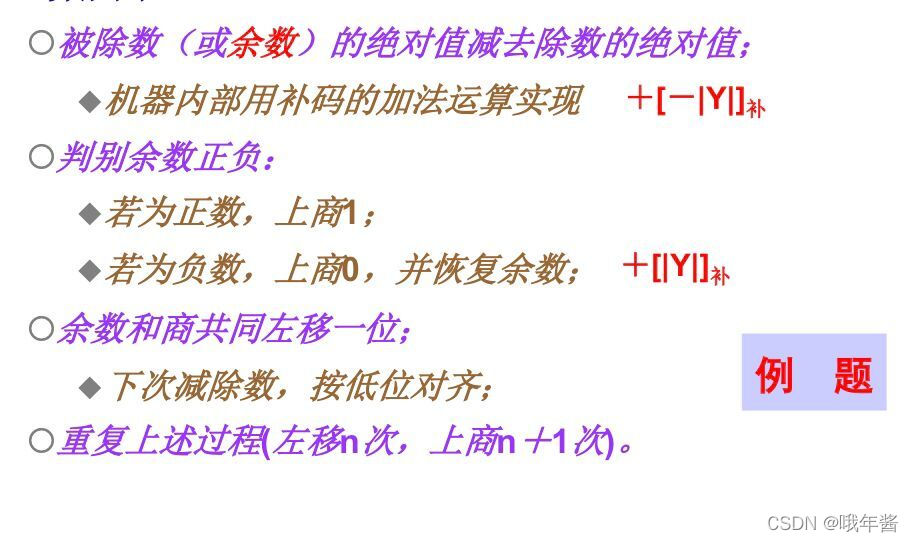

原码恢复余数法

  • 符号位不参与运算,结果的符号位由被除数和除数的符号位异或得出
  • 首先 +[-|y|] 的补码
  • 若结果为正数,则上商为 1, 余数左移一位
  • 若结果为负数,则上商为 0, 余数 +[|y|] 的补码,再左移一位
  • 重复上述操做直到商达到相应的精度
  • 若最终余数为负,则需要恢复余数

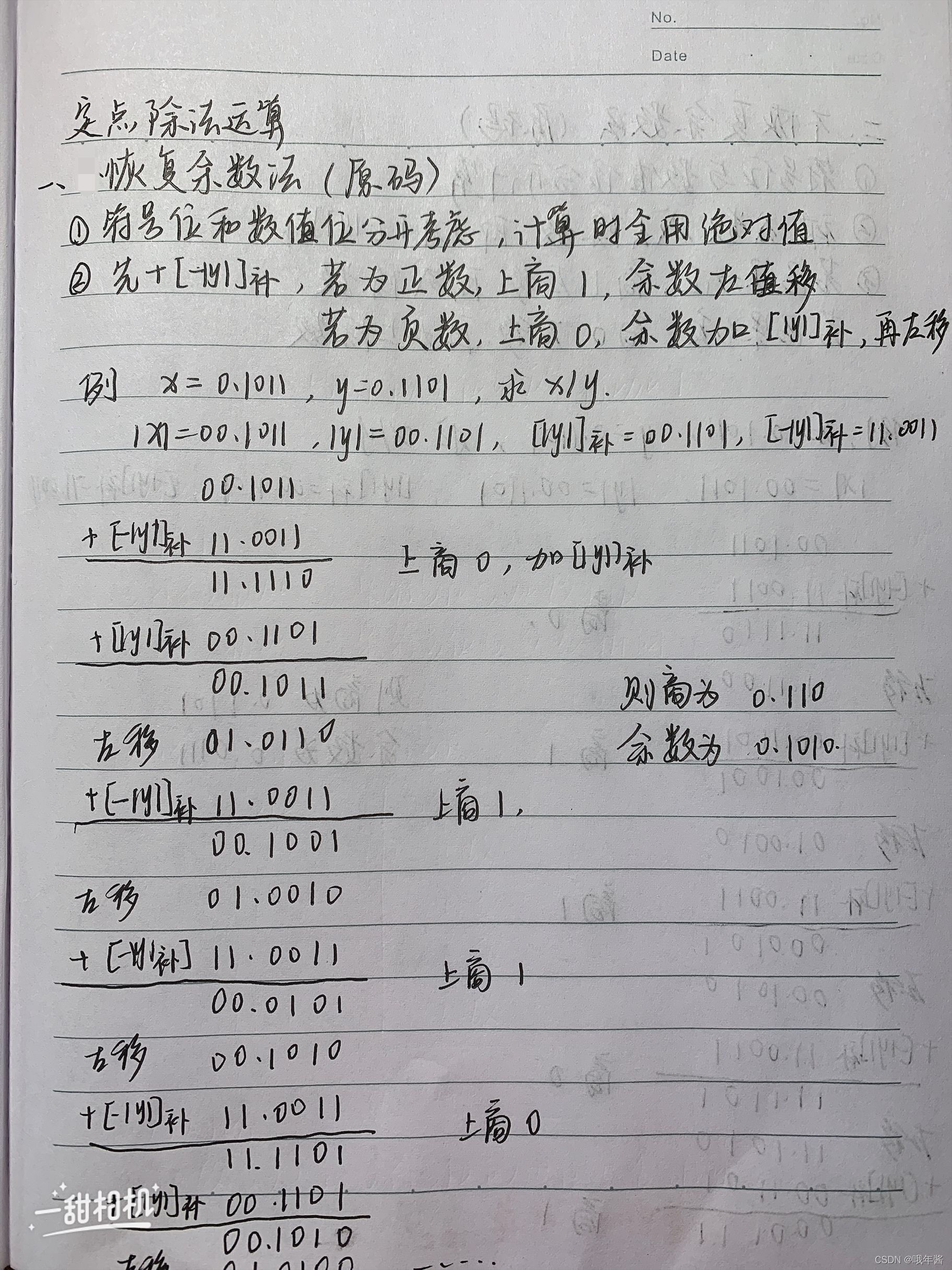

 恢复余数法运算的实例

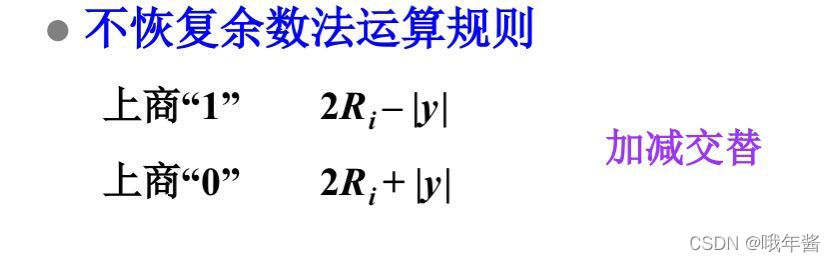

原码不恢复余数法

  • 符号位不参与运算,结果的符号位由被除数和除数的符号位异或得出
  • 首先 +[-|y|] 的补码
  • 若结果为正数,则上商为 1, 余数左移一位
  • 若结果为负数,则上商为 0, 余数左移一位 ,再 +[|y|] 的补码
  • 重复上述操做直到商达到相应的精度
  • 若最终余数为负,则需要恢复余数

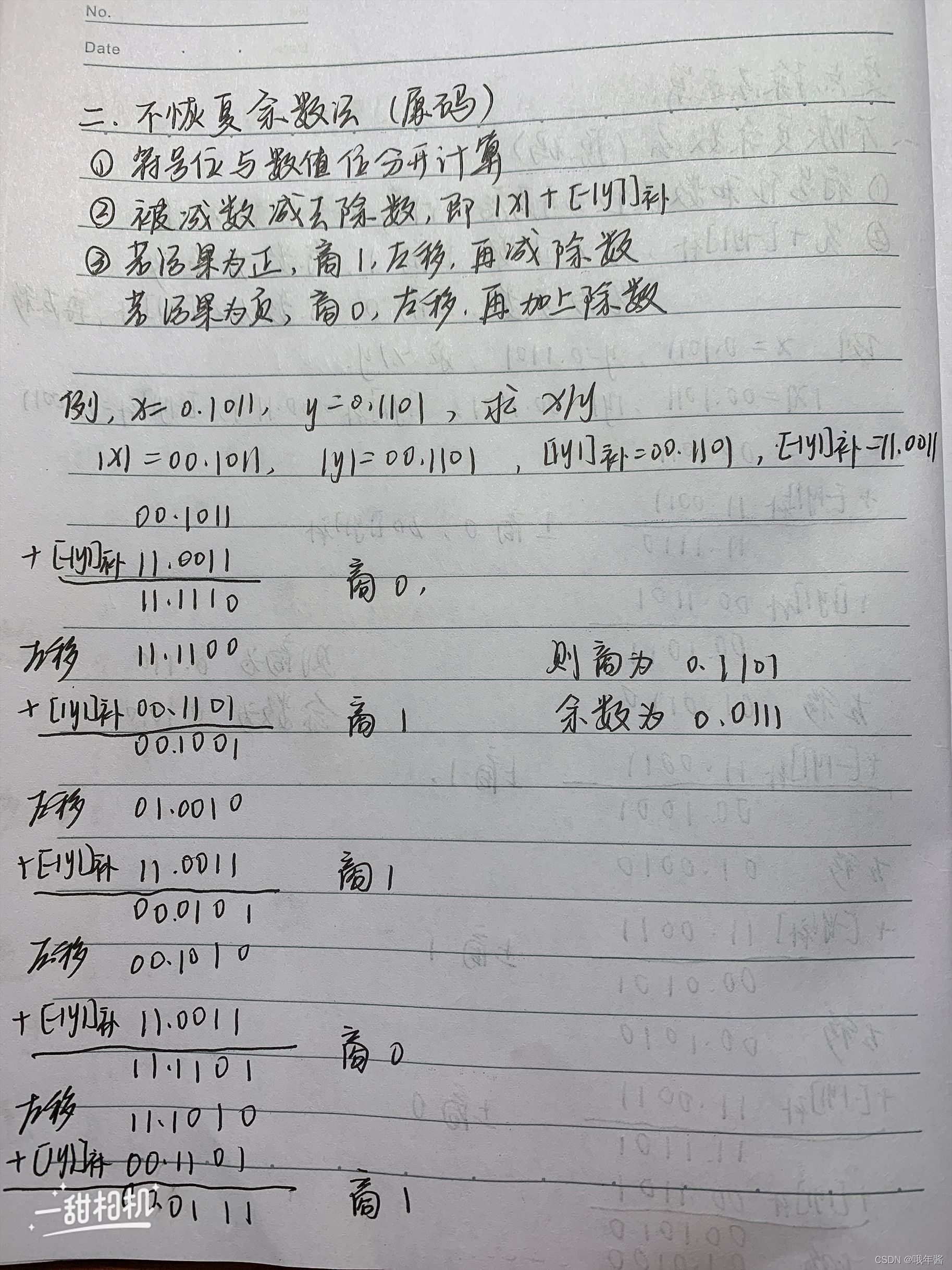

不恢复余数法运算的实例



补码加减交替法

  • 符号位参与运算(通常采用双符号位
  • 被除数和除数同号,则被除数减去除数
  • 被除数和除数异号,则被除数加上除数
  • 余数与除数同号,上商 1,余数左移一位减去除数
  • 余数与除数异号,上商 0,余数左移一位加上除数
  • 商的最后一位恒置为 1 (方便,且误差不超过2^(-n),便于制造除法器)

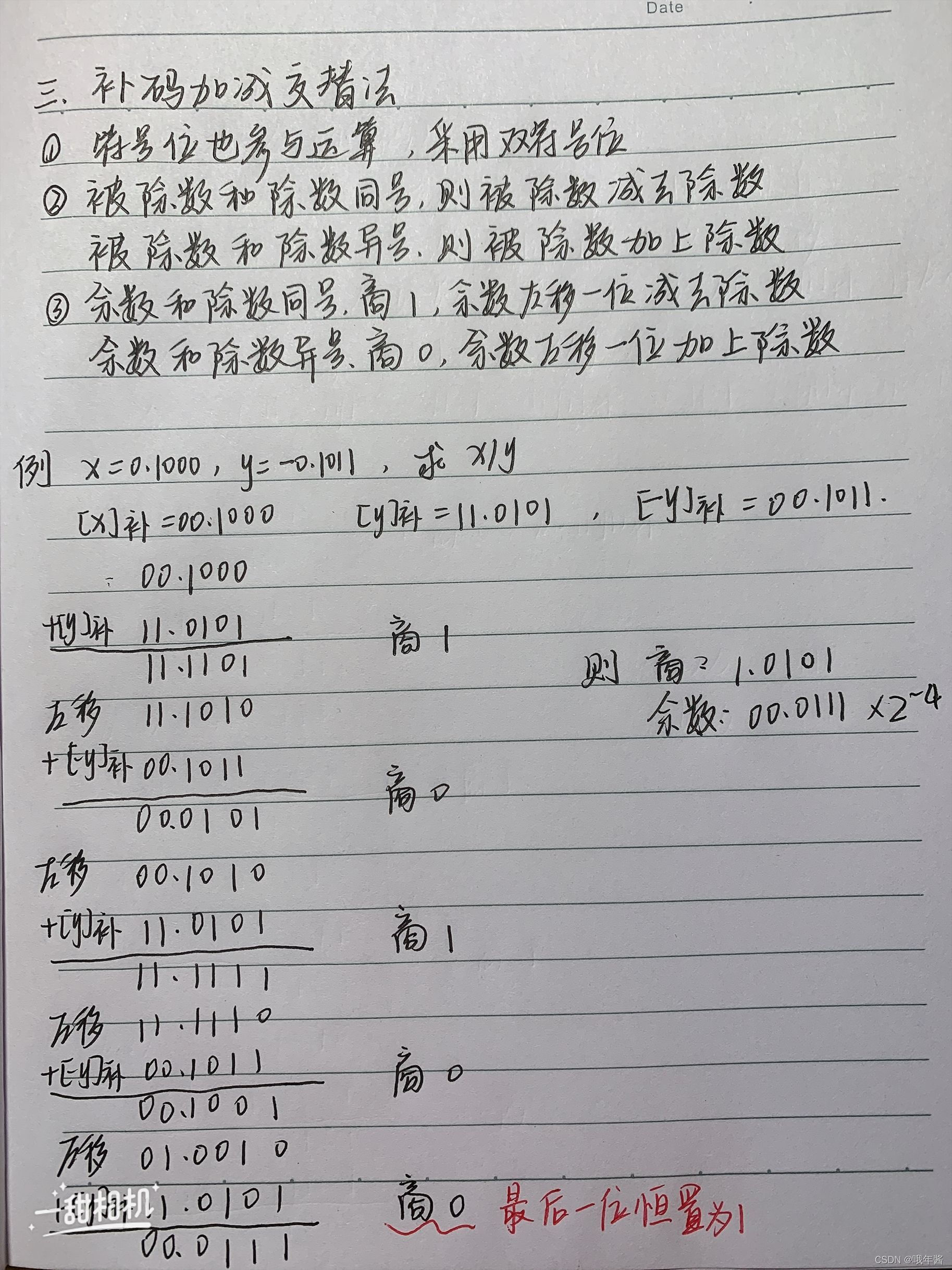

补码加减交替法运算实例

 双符号位的补充

  • 双符号位主要用来判断运算结果是否溢出,非常方便
双符号意义
00正数
01上溢
10下溢
11负数
