晶体知识笔记

1. 晶体相关概念

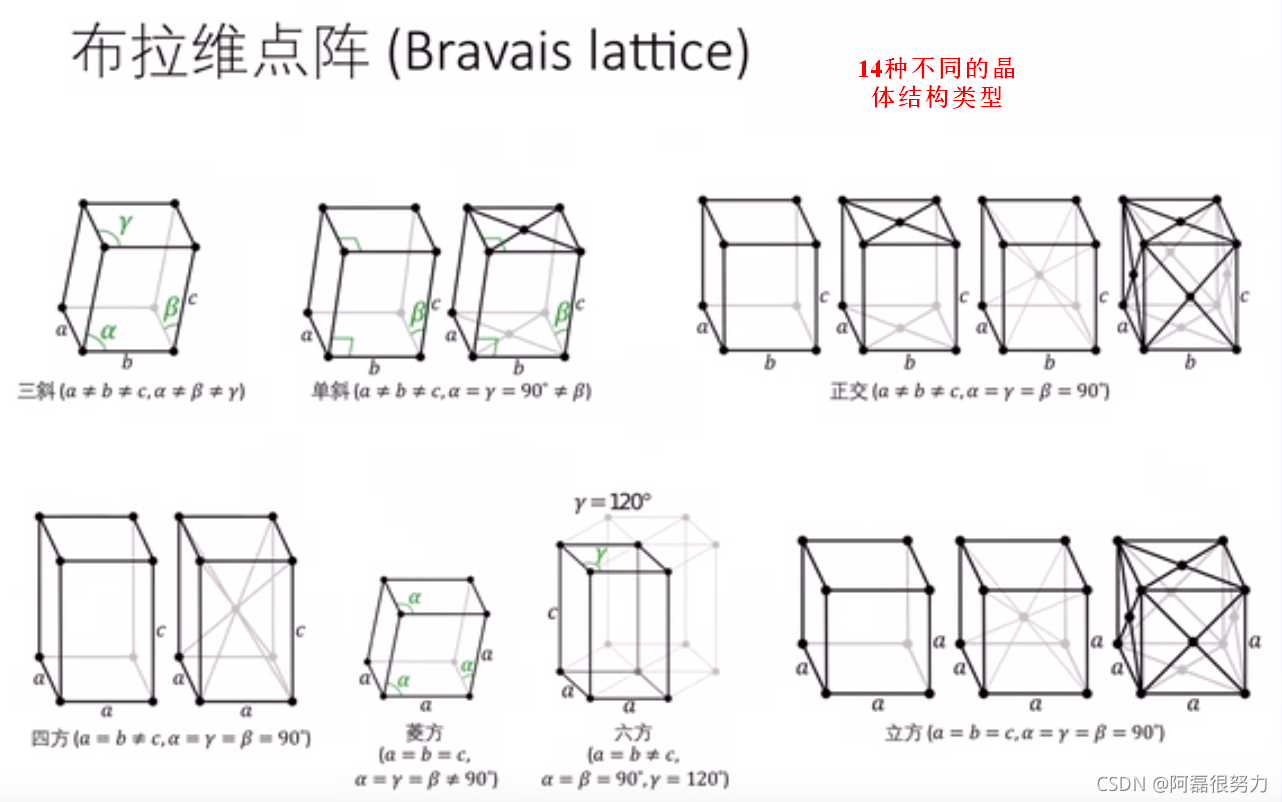

1、点阵（Lattice）：将晶体中原子排列的结构看作是三维空间中的几何点
2、晶胞（unit cell）：晶体最小可重复单元
3、晶胞参数：a，b，c定义晶胞大小；α，β，γ定义晶胞形状
4、常见晶体结构及结构特点：

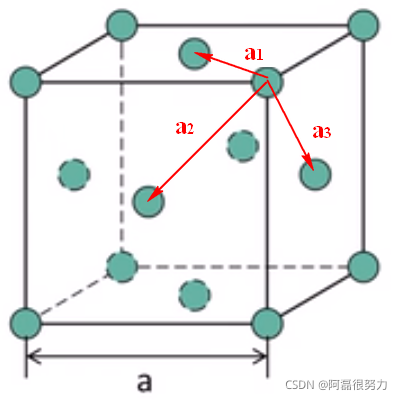

（1）面心立方FCC（Face centered cubic）：
六个面的面心各有一个原子，立方体的八个顶点有一个原子。由立方体的八个顶点到三个最近邻的面心引三个基矢a1，a2，a3，则原胞的体积如下，致密度为74%，配位数为12。

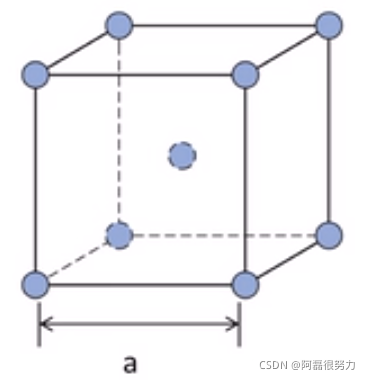

（2）体心立方BCC（body centered cubic）：
立方体的体心有一个原子，立方体的八个顶点中各有一个原子，原始的晶胞中包含一个原子。致密度为68%，配位数是8。

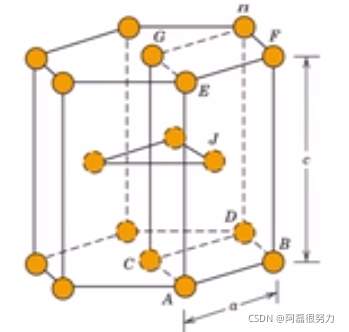

（2）密排六方HCP（hexagonal close packed）：
上下面面心各有一个原子，上下地面的12个定点也各有一个原子，六面体内共有三个原子，如Mg，Zn等。致密度74%，配位数12。

---

2. 晶向与晶面

晶体可以化简为点阵

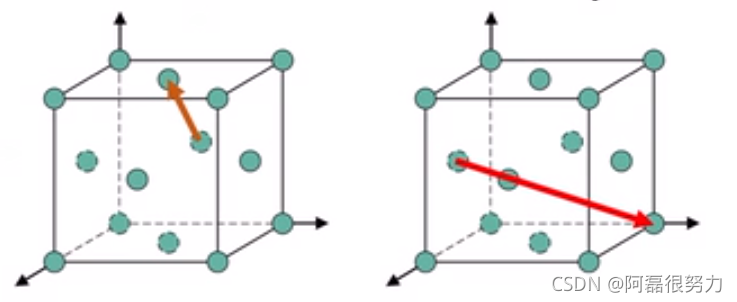

晶向指数[uvw]： 晶胞点阵中用于指示某个方向
画出晶向步骤：

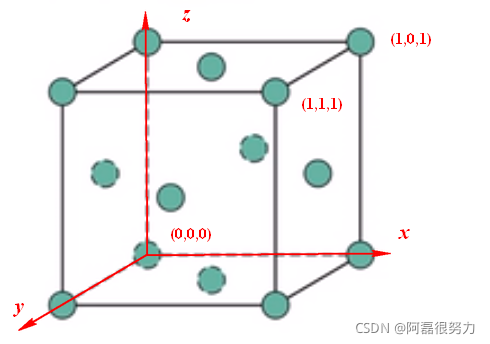

（1）根据晶胞角度建立坐标轴，定义O点
（2）根据晶向[uvw]定义终点坐标P（ua，vb，wc）
（3）从O点到P点画出向量

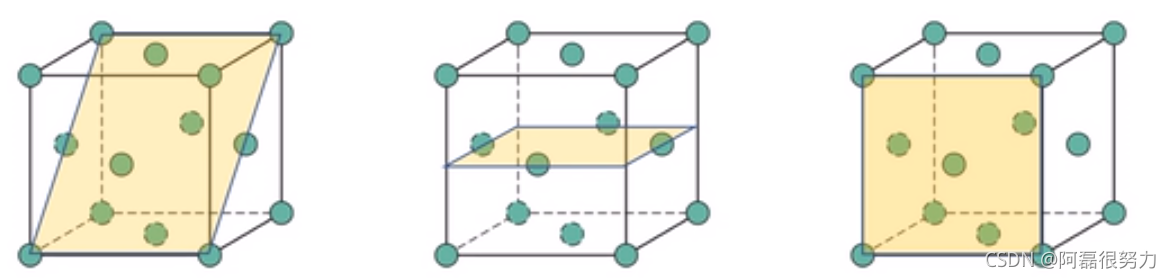

晶面指数(hkl)： 晶胞点阵中用于指示某个面
画出晶面步骤：
（1）找出晶面与XYZ轴的交点坐标x，y，z
（2）对坐标取倒数，1/x，1/y，1/z
（3）之后化为整数hkl
**注意：**不化简数值，比如（002）不写为（001）。因为周期性排列的时候（hkl）不同选择的面也不同

3. 立方系统中晶向与晶面判断

晶向在晶面上：uh+vk+wl=0
晶向与晶面垂直：u=h,v=k,w=l
两个晶向确定一个晶面：叉乘[u1v1w1]×[u2v2w2]

4. 滑移

常温下及低温下，单金属塑性变形主要通过滑移的方式进行，也存在孪生和扭折等方式。

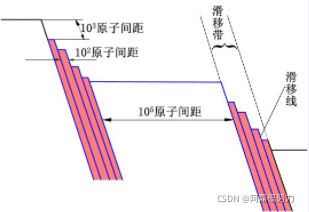

下图展示滑移线与滑移带

滑移系： 表明晶体滑移时可能的空间取向，由滑移面和滑移方向组成， 写法例如{112} <111>。滑移面和滑移方向一般是晶体中原子最密排的晶面和晶向，这是由于最密排面的面间距最大，点阵阻力最小，沿密排方向的点阵间距最小也就使得导致滑移的错位的柏氏矢量最小。

滑移系越多，金属塑性越好。对滑移起作用的是滑移面上分切向应力，达到临界分切向应力后才开始发生滑移
滑移时出现的现象：
（1）晶面的转动
（2）复滑移：当某一个滑移系开始滑移时导致另一组滑移系的分切向力逐渐增加并最终达到临界值，进而使得滑移过程沿两个以上滑移系同时或者交替进行。

解理（cleavage）的概念：受力后，由其自身结构的原因造成晶体沿一定结晶方向裂开成光滑平面的性质，称为解理; 裂开的光滑平面称为解理面。 在晶体结构中，如果有一系列平行的质点面(由原子、离子或分子等质点组成的平面叫质点面，它平行于空间格子的某一组面网)，它们之间的联系力相对较弱，解理即沿这些面产生。

滑移位错：位错是已滑移区间与未滑移区间的界线。
滑移位错运动的阻力：
（1）点阵阻力
（2）与其他位错的交互作用阻力
（3）位错交割后形成的割阶和扭折
（4）位错与一些缺陷发生交互作用
