课程设计：定时控制系统设计

一、系统设计

1.1 系统功能实现要求

        定时控制系统可以显示时间，并独立控制两组继电器的开关状态，具体功能如下:

（1）显示时间，包括星期，小时，分钟；

（2）分别间歇控制2个继电器的开关，各继电器的导通时间和断开时间可以独立设置，以分钟为单位。例如间歇继电器A导通n分钟，关闭m分钟，如此循坏。N和m通过按键设置。其他三个继电器亦如此，并互相独立；

（3）定时控制两个继电器的开关，两个继电器互相独立，各自单独设定每天导通的时间和 断开的时间 。例如，定时继电器A 每天8:00导通，16:15断开。

1.2 设计电路原理

（1）设计总电路图

        设计电路如下图1所示。

图1 定时控制系统结构原理图

（2）stc89c51

        STC89C51是采用8051核的ISP（In System Programming）在系统可编程芯片，最高工作时钟频率为80MHz，片内含4K Bytes的可反复擦写1000次的Flash只读程序存储器，器件兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，具有在系统可编程（ISP）特性，配合PC端的控制程序即可将用户的程序代码下载进单片机内部，省去了购买通用编程器，而且速度更快。STC89C51RC系列单片机是单时钟/机器周期(1T)的兼容8051 内核单片机，是高速/ 低功耗的新一代8051单片机，全新的流水线/精简指令集结构,内部集成MAX810专用复位电路。

（3）复位电路

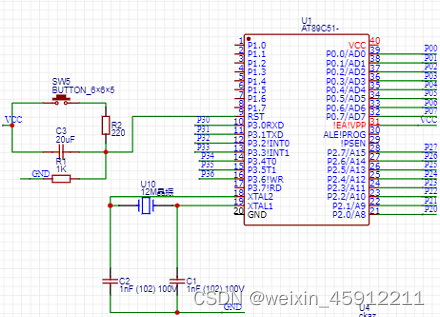

        复位电路就是在RST端(9脚)外接的一个电路，目的是使单片机上的电开始工作时，内部电路从初始状态开始工作，或者在工作中人为让单片机重新从初始状态开始工作。在时钟工作的情况下，只要复位引脚高电平保持在两个机器周期以上的时间，STC89C51便能完成系统重置的各项工作，使得内部特殊功能寄存器的内容均被设置成已知状态，并且从地址0000H处读入程序代码而执行程序，复位电路如下图2所示。

图2 复位电路图

（4）时钟电路

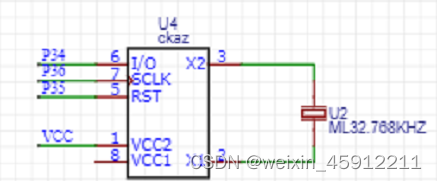

        时钟电路如图3所示，主要由DS1302及32.768KHz晶振组成。通过SPI三线方式可以很好的与51系列单片机进行通信，从内部读出时间，以及设置内部时间。（本设计中未使用该模块，计时功能采用定时器中断实现。）

图3 时钟电路图

（5）按键电路

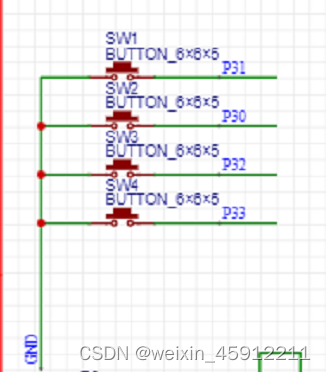

        当没有按下按键时相应P口为高电平，当按下时相应P口电平会被拉低，通过电平的不同可以很轻松地判别是否有按键按下，按键电路如下图4所示。

图4、按键电路图

（6）液晶显示电路

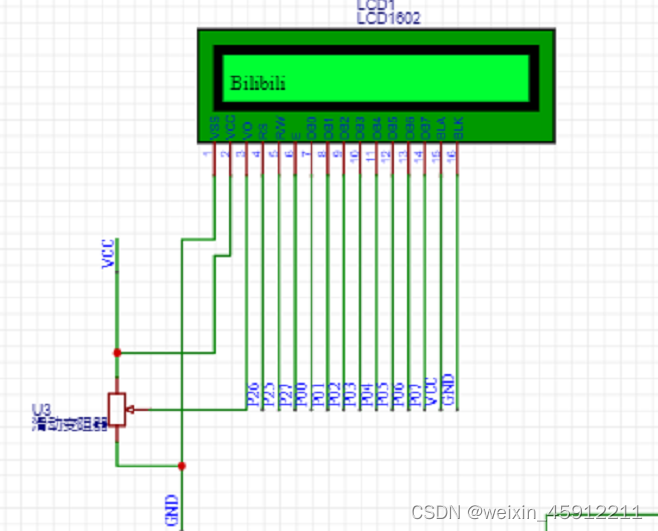

        显示采用LCD1602模块，液晶显示电路如图5所示。

图5、LCD1602液晶显示电路

（7）继电器控制电路

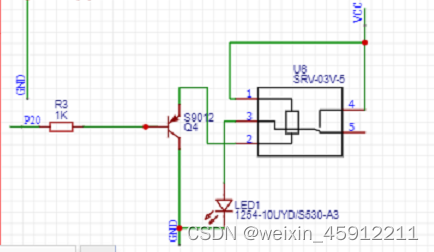

        继电器控制电路如图所示。由于单片机I/O口驱动能力有限，从图中可以看出我们利用三极管来控制，通过如图的连接方式，可以提高驱动负载的能力，并且利用三极管截至和饱和导通的性质，可以很方便地用于单片机控制，当P口向三极管基极输出信号时，即P口变低电平，继电器通电，使得开关打向另一边，使得LED灯点亮，电路设计如下图6所示。

图6、继电器控制电路图

二、仿真结果与测试结果

2.1 仿真测试

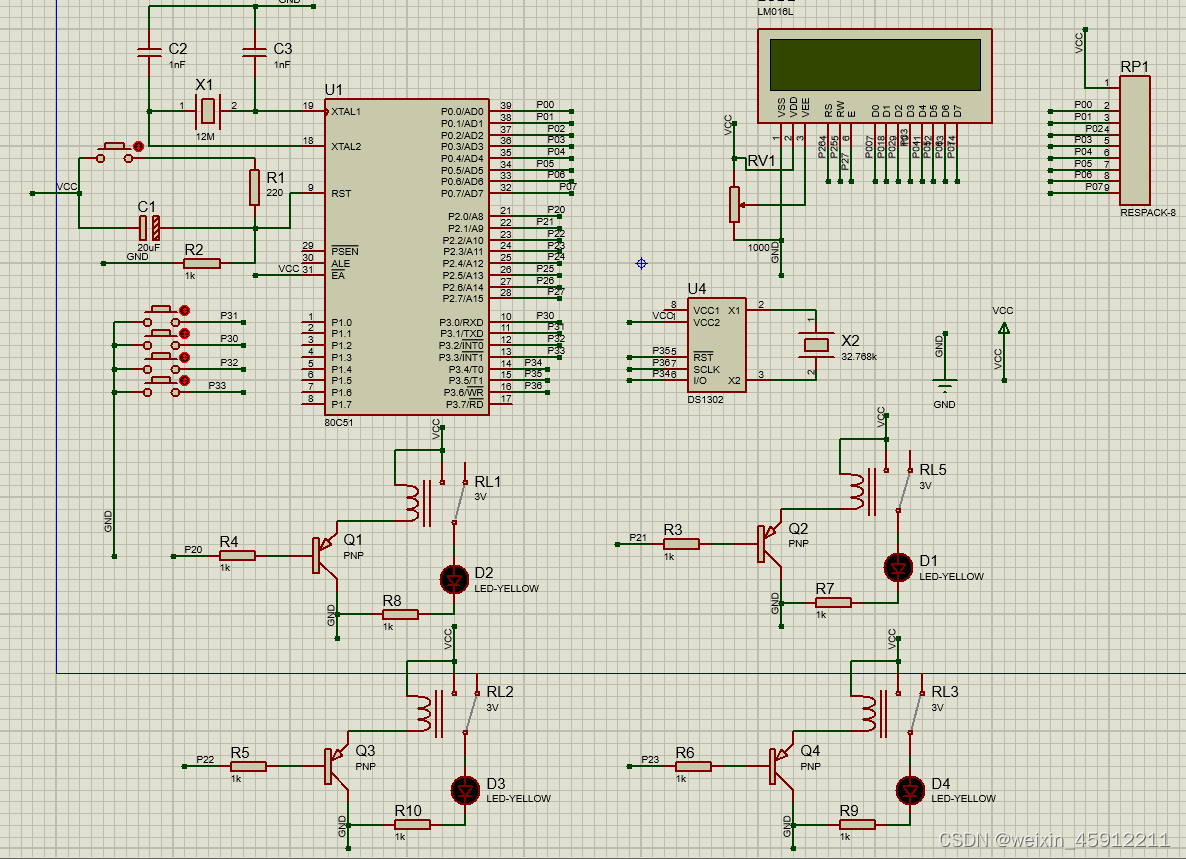

        代码部分见电子版附录1，本设计采用Proteus 8 软件进行仿真，仿真电路设计如下图7所示。

 图7 仿真电路设计

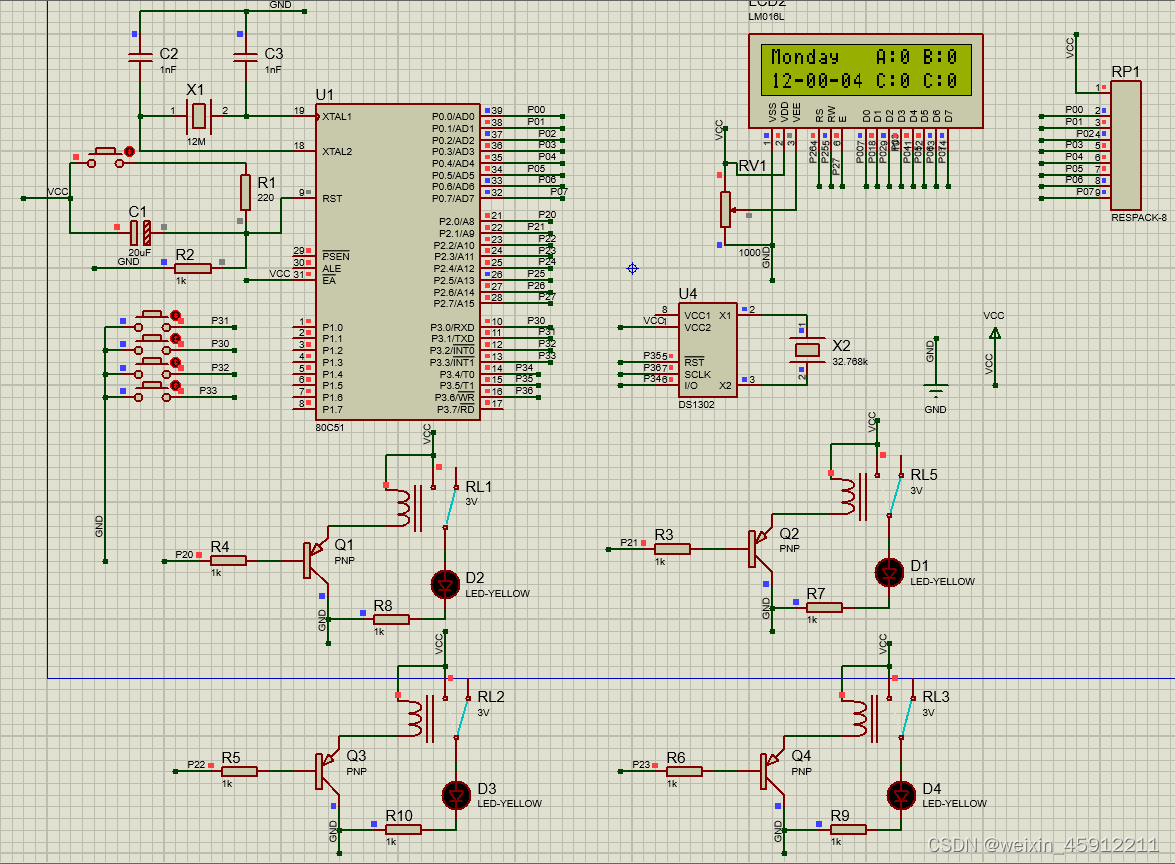

        经测试，仿真电路可正常运行，如下图8所示。

 图8 仿真运行结果

2.2 功能展示

        本设计可实现如下功能：

①初始主界面可显示星期、时、分、秒，并自动进行读秒，右方A、B、C、D分别表示四个寄存器的工作状态，AB为两个间歇继电器，CD为两个定时继电器，0表示继电器休息，1表示继电器工作。

②按下K3按键进入外部中断0，可进入设置界面1，其中A为间歇继电器A的LED熄灭持续时间，B为间歇继电器A的LED工作持续时间。C为间歇继电器B的LED熄灭持续的时间，D为间歇继电器B的LED工作持续的时间。E为定时继电器C的LED工作开始时间，F为定时继电器D的LED工作开始时间，通过按键K1可选择需要修改的数值，每按下一次K1，可修改数值处会闪烁显示“-”一次，以做提示，按下K2按键，可进行数值加1。

③当K3选择到设置界面1最后一个数值时，再次按下可加入设置界面2，其中G为定时继电器C的LED关闭时间，H为定时继电器D的关闭时间设置界面2。

④当K3选择到设置界面2最后一个数值时，再次按下可加入设置界面3，其中可设置主界面显示的星期、时、分、秒。

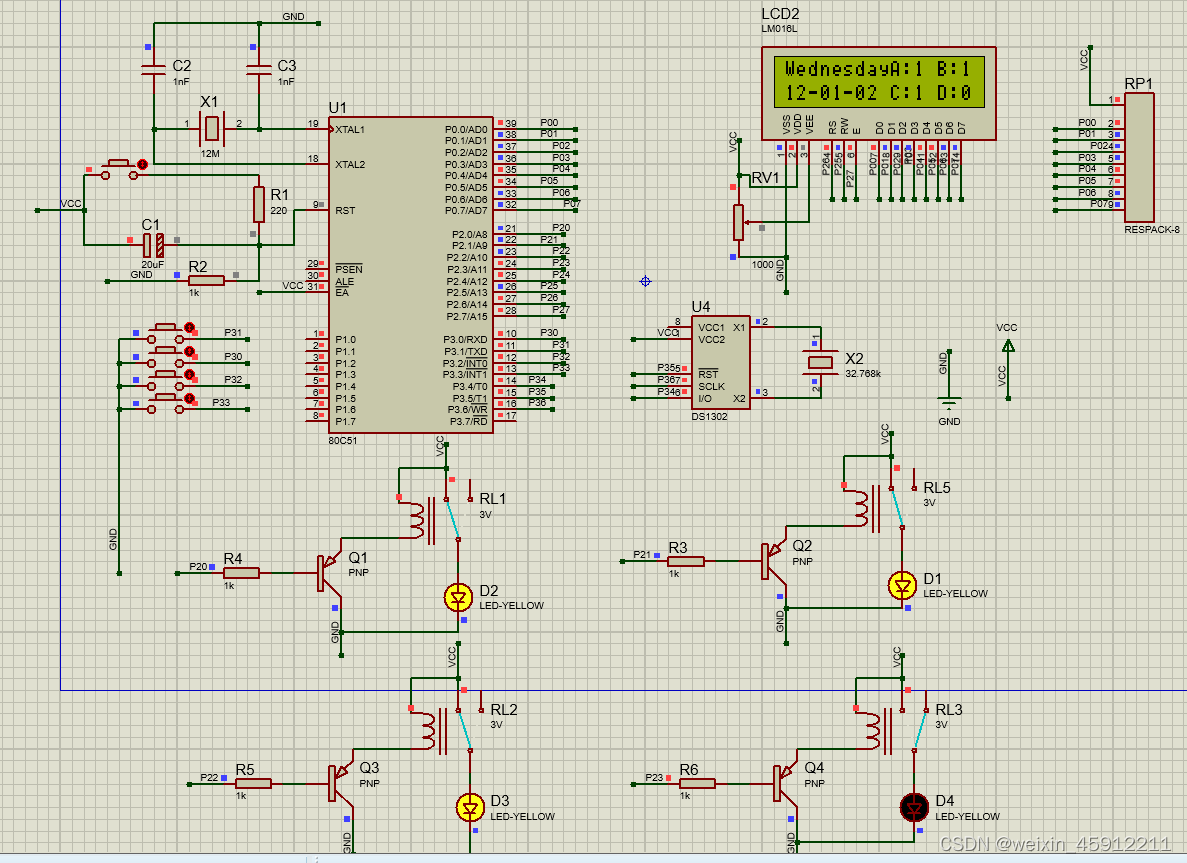

⑤当间歇继电器与定时继电器满足工作条件时，相应继电器打开，对应的led灯亮，如下图所示。

 图9 仿真结果

代码与仿真模型见：课设：定时控制器，可实现控制定时与间歇继电器的通断，可设置时间-单片机文档类资源-CSDN下载
