前言

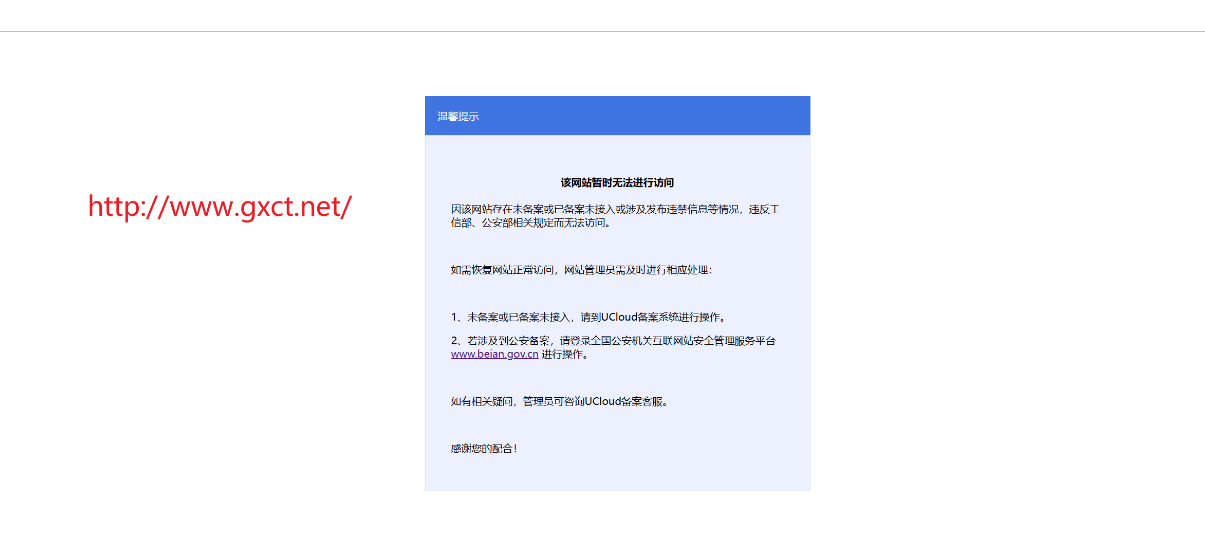

今天要试一块板子的好坏，然后本身我是没用过这块板子的，一般情况下，我们最先想到的肯定是对应公司的单片机官网如下图所示，国信长天的官网，发现已经无法访问了，那么我来记录一下中间踩过的坑吧。

前置知识

• 安装Keil C51软件
• 安装STC- ISP烧录软件
• 能看懂单片机原理图

对应的安装包，放到百度网盘了，请读者自行百度安装：
链接：https://pan.baidu.com/s/1bMXKKI5g3MK_H2qwr7TS0Q?pwd=rloq
提取码：rloq

流水灯编写展示

要掌握74CH138译码器和74HC573锁存器的使用才能实现对LED的基本控制，还是比较有难度的，hh

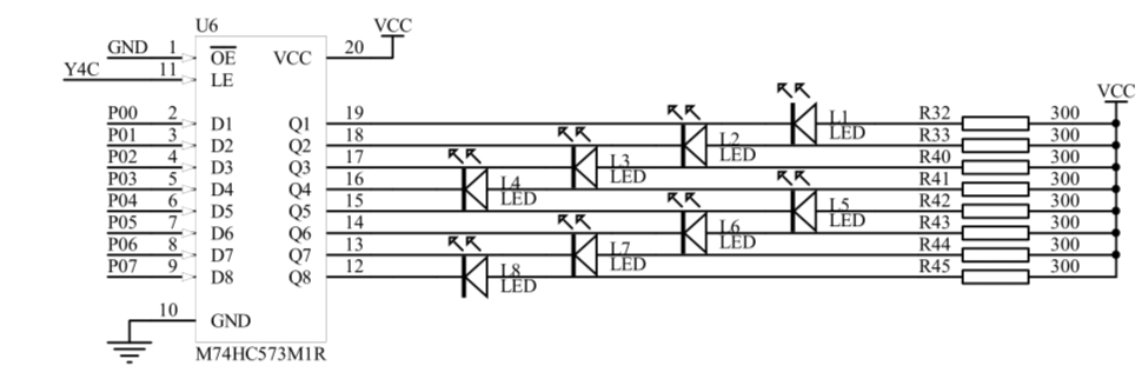

1. 让74HC573锁存器的第11管脚Y4C为高电平即可

2. 找Y4C对应的标号，如原理图所示在74HC02这个或非门中，在此之前要设置单片机的io模式即j13的2，3管脚接地。那么根据或非门若让Y4C输出高电平既让Y4输入低电平即可。

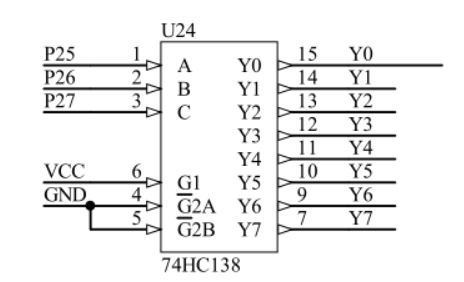

3. 控制Y4的是一个74HC138三八译码器，根据这个译码器的真值表可知，让1，2，3管脚输入L,L,H的电平就能输出低电平的Y4。

注：具体原理，这里不再赘述，本文的重点也不是这里。

具体代码如下：

#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define led P0
uint i;
sbit HC138_A=P2^5;
sbit HC138_B=P2^6;
sbit HC138_C=P2^7;

void delay(uint a)
{
	while(a--);
}

void ledrun()
{
   for(i=0;i<8;i++)
	{
		led=~(0x01<<i);
		delay(50000);
	}
}

void main()
{
	P2=0XA0;
	P0=0X00;
	P2=0X00;
  HC138_A=0;
	HC138_B=0;
	HC138_C=1;
	P0=0X01;
   while(1)
	{
 	  ledrun();
	}
}

烧录中出现的问题

1. 打开 stc-isp，选择下载芯片（IAP15F2K61S2）
   IAP15F2K61S2 程序和 STC89C52RC 程序是有区别的，看网上帖子俩个芯片应该是混发的，IAP15F2K61S2为转接板芯片

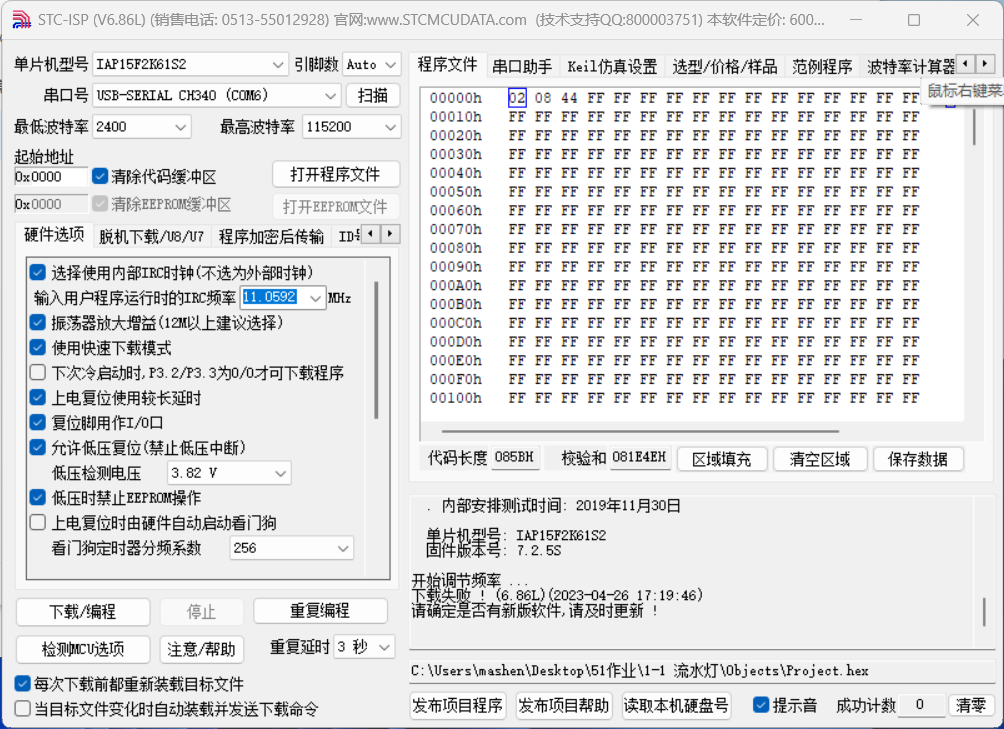

2. 软件安装版本过低

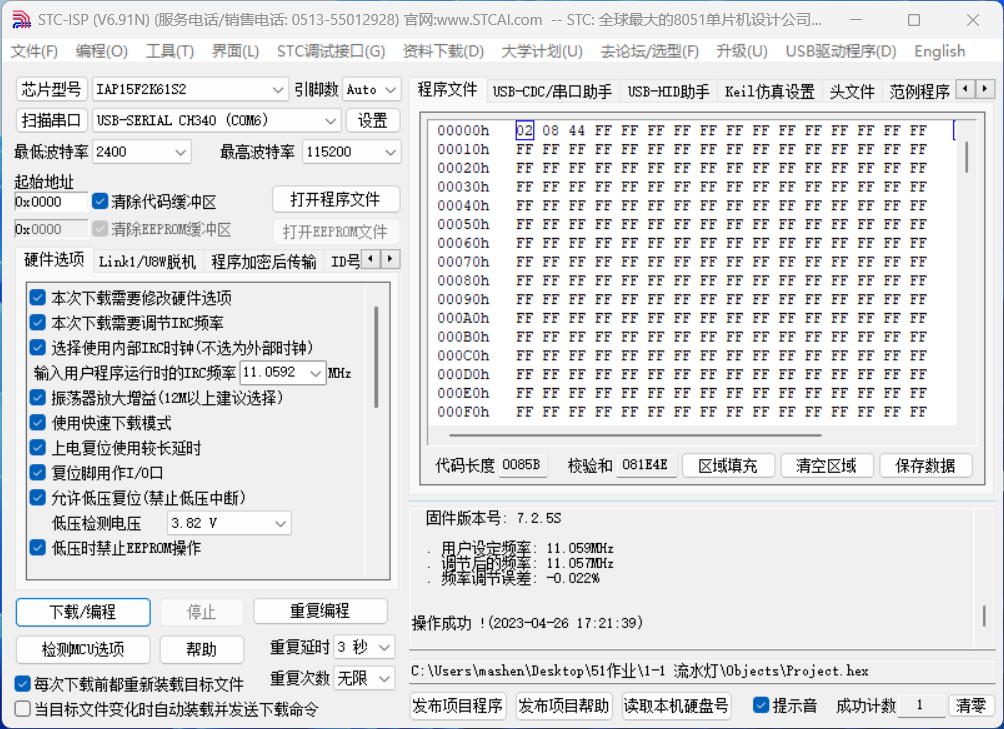

   由于我是用很久以前的stc-isp烧录，然后他给我提示烧录软件版本过低，提示更新，更新完成后，如下图所示：


实验结果

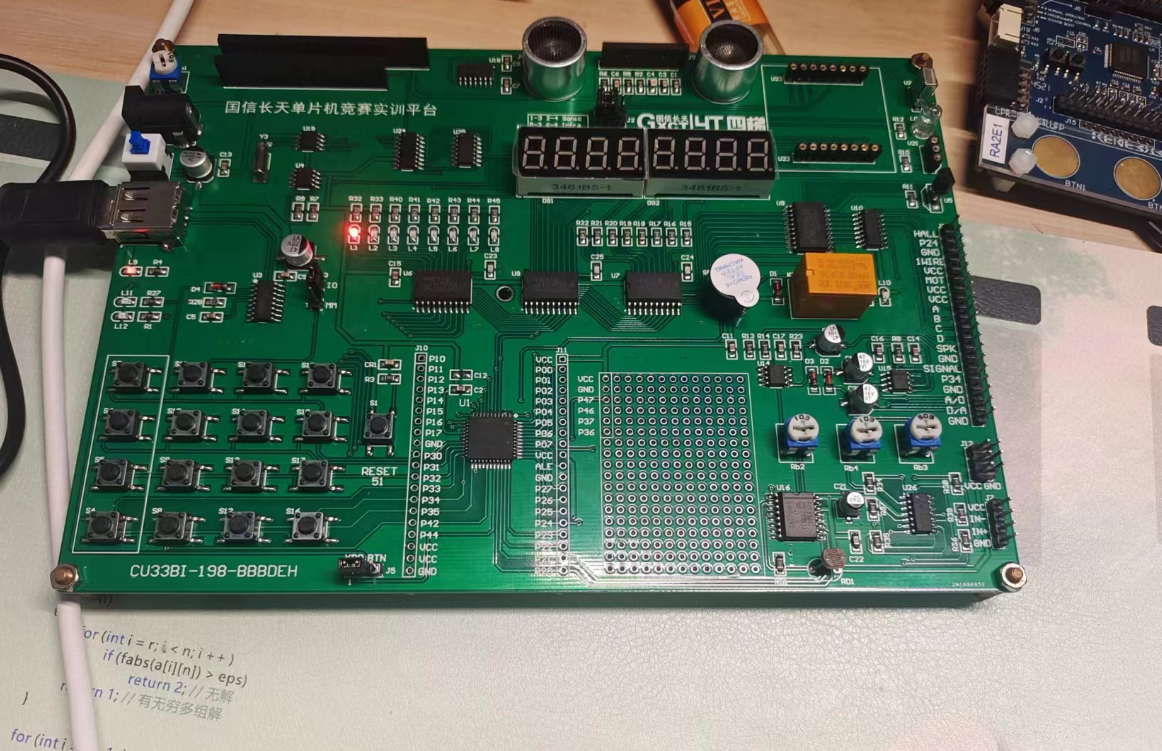

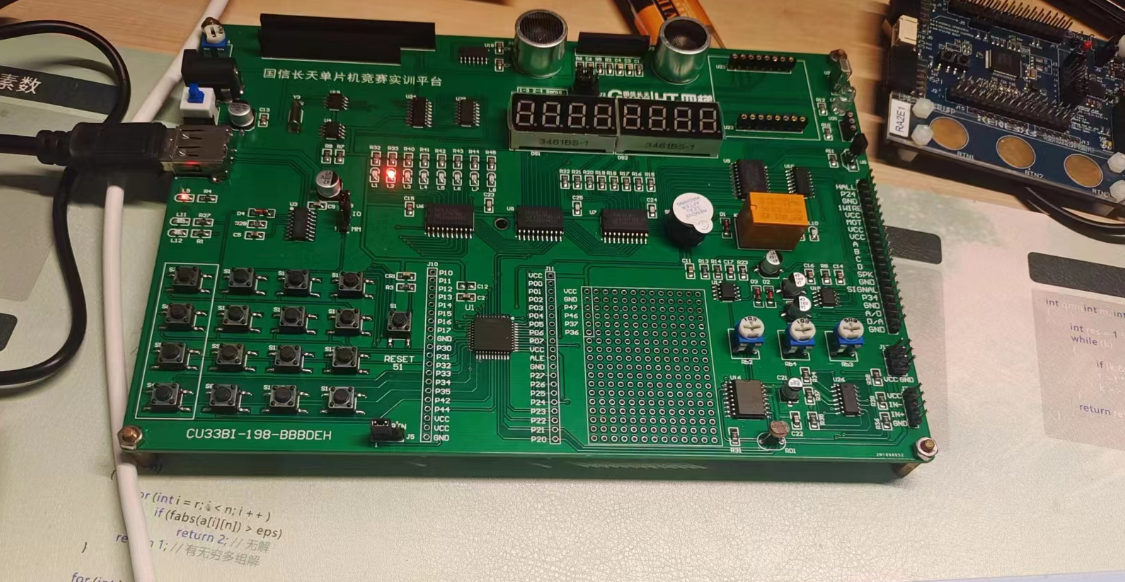

流水灯开始闪烁

最后

如果还有其他问题，欢迎评论区补充，抽时间会看的。
