51单片机学习记录(12) “串口通信”

相关知识

SCON寄存器:用于设定串行口的工作方式，接受/发送控制以及设置状态标志，因为先前的文章里已有写到下面是链接，这里就不再赘述

https://blog.csdn.net/weixin_45931009/article/details/107886429#t6

波特率

波特率:波特率表示每秒钟传送的码元符号的个数，它是对符号传输速率的一种度量，它用单位时间内载波调制状态改变的次数来表示，1波特即指每秒传输1个符号。

在串行口通信中，双方的发送与接受的速率需要约定的，而实现这个就是通过控制波特率

四种工作方式对应的波特率计算

方式0的波特率 = fosc/12

方式2的波特率 =（2^SMOD/64）· fosc

方式1的波特率 =（2^SMOD/32）·（T1溢出率）

方式3的波特率 =（2^SMOD/32）·（T1溢出率）

当T1作为波特率发生器时，最典型的用法是使T1工作在自动再装入的8位定时器方式（即方式2，且TCON的TR1=1，以启动定时器）。这时溢出率取决于TH1中的计数值。

计算方式: T1 溢出率 = fosc /{12×[256 －（TH1）]}

因为通常使用方式1将T1溢出率的计算公式代入方式1的波特率计算公式即可得到TH1的值

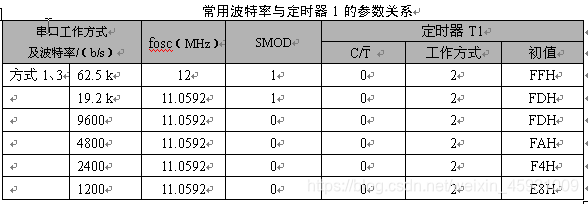

常用波特率与定时器1的关系

80c51串行口结构

其中SBUF是指串行口中的两个缓冲寄存器，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的，但地址是重叠的。它们都是字节寻址的寄存器，字节地址均为99H。

这个重叠的地址靠读/写指令区分：串行发送数据时，CPU向SBUF写入数据，此时99H表示串行口的发送缓冲寄存器；串行接收数据时，CPU从SBUF读出数据，此时99H表示串行口的接收缓冲寄存器。

串行口初始化

1. 确定T1的工作方式(TMOD寄存器)

2.计算T1的初值，装载TH1,TL1

3.启动T1(TCON 中的TR1位)

4.确定串行口控制(SCON寄存器)，串行口在中断方式工作时，要进行中断设置(IE,IP寄存器)

程序示例

#include <reg51.h>

typedef unsigned char u8;
typedef unsigned int  u16;

void UARTinit();

void main()
{
	UARTinit();
	while(1);
}

void UARTinit()
{
	TMOD = 0x20; //确定T1的工作方式,选择方式2，8位自动重装定时/计数器

	/*计算初值，装载TH!,TL1*/
	TH1  = 0xF3;
	TL1  = 0xF3;

	PCON = 0x80; //让波特率培增
	TR1  = 1;    //启动定时/计数器１
	SCON = 0x50; //控制串行口，使用方式1　10位异步收发器(8位数据)
	ES   =1;　　 //打开串行口中断　
	EA   =1;　　 //打开总中断
}

void UARTstart() interrupt 4
{
	u8 receivedata;     //定义一个接受变量
	receivedata = SBUF; //先将SBUF的初值赋给receivedata
	RI   = 0;           //接受完毕，手动将RI(接受中断标志位)清零，取消接受中断申请
	SBUF = receivedata; //将新传来的数据发送给SBUF
	/*
	判断发送是否完毕，TI(发送中断标志位)，若仍在发送
	则TI=0　一直在while循环中，若发送完毕TI=1，跳出循环，取消发送中断申请
	手动让TI=0，准备下次的发送
	*/
	while(!TI)
	TI   = 0;
}
