NE5532运算放大器的使用

题目要求

组建一个放大电路，实现36dB的电压增益，并且要求带宽为200Hz～200KHz。

分析题目发现，我们可以用三极管组成放大电路，并且合理选择电阻和电容的值来完成题目的要求。但三极管放大电路有一点点复杂，所以使用运算放大器也是不错的选择。

在学习模电知识的运算放大器之后我们知道了反向比例放大电路具有电压放大的能力，但由于运放的增益带宽为常量，且不同的运放具有不同的增益带宽，故选择合适的运放对电路很重要。

方案分析

本次我们采用的是NE5532运算放大器来完成题目要求。

NE5532是高性能低噪声双运算放大器（双运放）集成电路。与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力 及相当高的小信号带宽，电源电压范围大等特点。因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。 用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

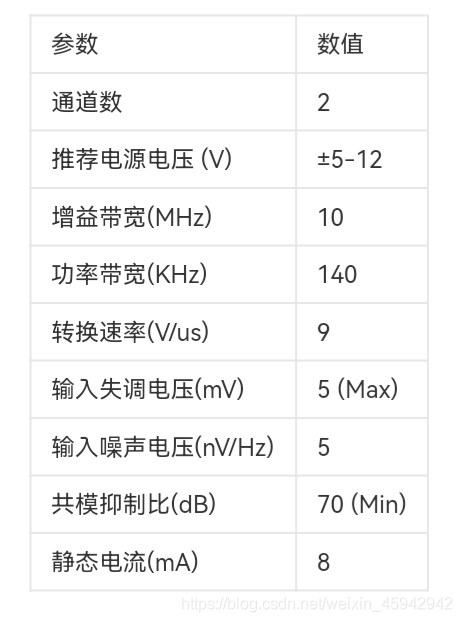

下图为NE5532的芯片参数。

可见NE5532的增益带宽为10MHz，根据运放的知识我们知道，如果我们要提高运放的电压增益，就要牺牲带宽；反之，如果我们要保证带宽，就要牺牲增益。

下图为用NE5532组成的单级运放放大100倍的放大电路。

我们用DDS输入Vpp＝0.01V的的正弦信号，频率从100Hz逐渐增加，测量放大电路的带宽。实验数据如下表所示。

可见用单极运放实现放大100倍，带宽只剩50KHz，显然这和题目要求的200KHz相差很多。因此我们采用双运放级联的方式来满足带宽要求。电路图如下所示。

在电路中，用第一极运放搭建了放大倍数为10倍的反向比例放大电路，将输入信号放大后送入第二级电路，第二极电路与第一极电路完全一样，两运放级联后，放大倍数为100倍。同样，我们用DDS输入Vpp＝0.01V的的正弦信号，频率从100Hz逐渐增加，测量放大电路的带宽。实验数据如下表所示。

可见用双极运放组成放大倍数为100倍的放大电路，其带宽为700KHz，满足题目要求。

由此发现，多运放级联与单运放相比，前者的带宽大于后者。

但在双运放电路中，总带宽是要小于组成它的一级运放的带宽的。

为了验证这一观点，我们测了一级运放的带宽，依旧选用Vpp＝0.01V的的正弦信号，频率从100Hz逐渐增加，实验数据如下。

通过表格可以看出，单极运放放大10倍的带宽是1000KHz，大于双极运放（700KHz），验证了我们的观点，即在双运放电路中，总带宽是要小于组成它的一级运放的带宽。

至此，我们已经完成了题目的基本要求。

写在最后

这篇博文是我记录日常学习的一篇小文章，比较基础，有些地方可能理解不正确或者太片面，也希望广大读者能够指正出来，我会不断改正，不断进步，谢谢大家。
