前言

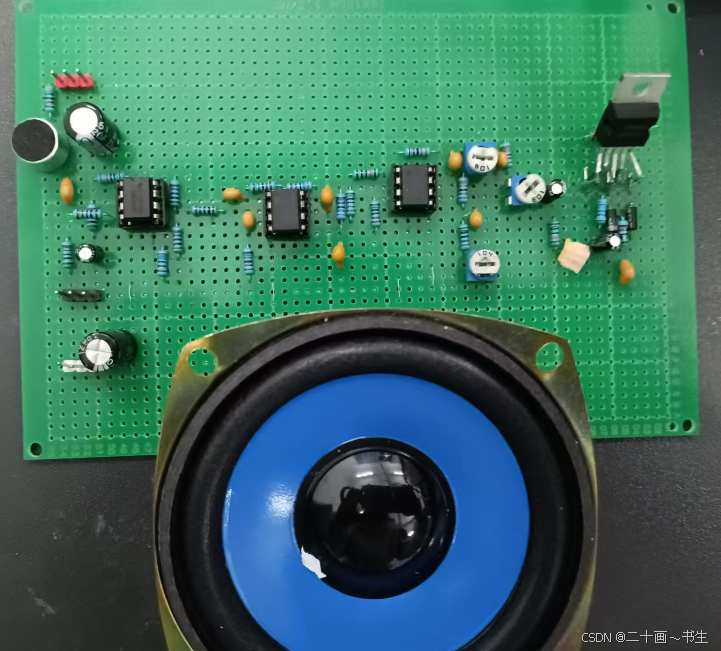

带音调调节功能的音频放大电路在音频系统中扮演着至关重要的角色。随着人们对音质要求的不断提高，单纯的音频放大已经无法满足现代音频设备的需求。因此，设计一款带有音调调节功能的音频放大电路显得尤为重要。该电路不仅能够实现音频信号的放大，还能够通过调节高音和低音的增益，使得音质更加清晰、悦耳。本文将详细介绍这种电路的设计原理、实现方法，之前我还出过类似的文章，基本原理都差不多，只是所用的芯片不一样，想了解的可以去看看。LM324前置放大&音调调节功能&TDA2030功率放大器（实物）_音调检测器芯片-CSDN博客

一、设计指标

(1)语音放大级的输入灵敏度:5mV。
(2)当负载R=10欧，供电电压 Vcc=±12V 时，功率放大级的最大输出功率不小于 5W。
(3)频率响应范围:20Hz~20kHz。
(4)音调调整:低音100Hz±20dB，高音15kHz±20dB。

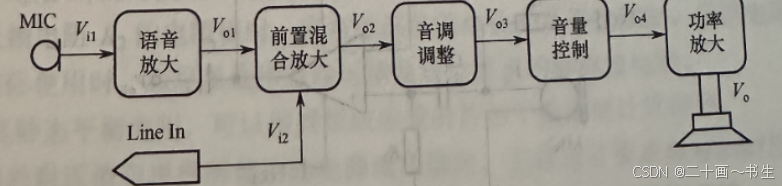

系统设计框图如图所示

二、电路仿真图

三、模块分析

该电路由前置放大电路、混音电路、带通滤波电路、高低音调节电路、功放电路组成，其中比较难以理解的部分是带通滤波部分以及高低音调节部分电路。

1、前置放大电路（NE5532）

前置放大电路是音频放大系统的第一级，其主要作用是对微弱的音频信号进行初步放大，以便后续电路进行处理。NE5532作为一款高性能低噪声双运算放大器，在该前置放大电路中，NE5532以同向放大方式进行信号的放大，通过调整电路中的电阻值，可以实现对放大倍数的精确控制。

计算公式为Vout=Vi*(R1+R2)/R2 ，Vi为正向输入端输入的电压，而不是电源电压。

2、混音电路（NE5532）

混音电路的主要作用是将多个音频信号混合成一个复合信号。在这里我们将接入手机的音频信号，提供混音，用耳机线接口将信号接入电路。混音电路的输出信号将作为后续滤波和音调调节电路的输入信号。

混音电路里面的运放算是一个加法器，将第一级放大电路的信号与我们的手机输入的音频信号相加，由仿真图中R17=R18=R19，可得计算公式：运放输出的Vout=V1（第一级电路输出的信号）+V2（手机接入的信号）。

3、带通滤波电路（NE5532）

带通滤波电路的主要作用是允许特定频率范围内的信号通过，同时衰减其他频率的信号。

在带通滤波电路中，NE5532通常与电阻、电容等元件一起构成高通滤波器和低通滤波器的组合。

高通滤波器允许高频信号通过，而衰减低频信号；低通滤波器则允许低频信号通过，而衰减高频信号。

通过调整高通滤波器和低通滤波器的截止频率，可以实现对特定频率范围内信号的精确选择。

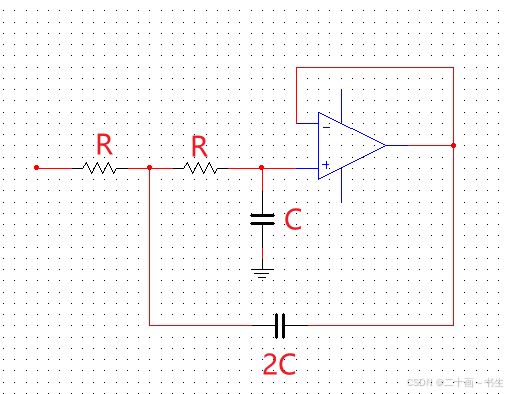

如图中的二阶低通滤波，截止频率计算公式：f=1/2√2πRC

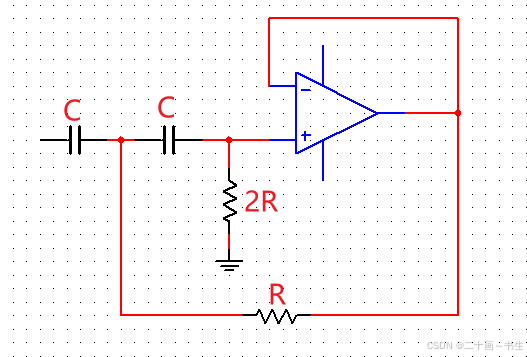

二阶高通滤波和低通的计算公式一样：f=1/2√2πRC

4、高低音调节电路（NE5532）

音调调节电路通常包括高音调节和低音调节两部分，它们分别通过改变不同频率信号的增益来实现。

高音调节
高音调节电路通常通过串联一个高通滤波器来实现。高通滤波器允许高频信号通过，并衰减低频信号。
在NE5532运算放大器中，可以通过配置外部电阻和电容的值来形成高通滤波器。当音频信号通过高通滤波器时，高频信号的增益得到增加，而低频信号的增益被衰减，从而实现高音的调节。
低音调节
低音调节电路则通过串联一个低通滤波器来实现。低通滤波器允许低频信号通过，并衰减高频信号。
同样地，在N5532运算放大器中，可以通过配置外部电阻和电容的值来形成低通滤波器。当音频信号通过低通滤波器时，低频信号的增益得到增加，而高频信号的增益被衰减，从而实现低音的调节。

如果你不需要该部分电路，则可以直接跳过该部分，从带通滤波电路输出端直接接入功放电路输入端。

5、功放电路（LM1875）

功放电路的主要作用是将音频信号放大到足够的功率，以驱动扬声器发声。

在功放电路中，LM1875将接收来自高低音调节电路的输出信号，并将其放大到足够的功率。

输入信号的大小可以通过电位器R1来调节，然后信号Vin从1脚正相输入端输入，信号从正相输入端输入时，输出端的放大信号与正相输入端的相位相同。经过LM1875的作用，功率放大后的信号从4号脚输出，功放电路的输出信号将直接驱动扬声器发声，实现音频信号的放大和还原。

由LM1875的输出功率计算公式Pout = (Vcc/√2)² / RL可以设计我们想要的输出功率。

在这里我们用12v电源，扬声器的内阻为10欧，计算得出功率Pout大约为7.3W，所以，我们在选择喇叭的时候，要选择符合功率的喇叭，我们这里选择用8欧10w的喇叭来发声。

四、核心芯片

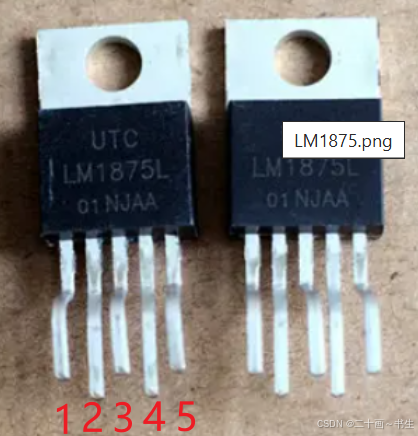

LM1875

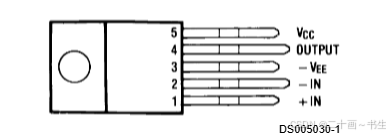

1、引脚功能

引脚1：同相输入端（+），即放大器的同相输入。

引脚2：反相输入端（-），即放大器的反相输入。

引脚3：通常作为接地引脚或负电源电压引脚。

引脚4：输出引脚，用于输出放大的信号。

引脚5：Vss引脚，即正电源电压引脚。

2、输出功率计算公式

在理想情况下，LM1875的输出功率（Pout）可以通过以下公式进行估算：

Pout = (Vcc/√2)² / RL

其中：

Vcc是LM1875的电源电压（注意这是双电源供电时的单个电源电压的绝对值，因为LM1875是双电源工作的，所以实际电源电压应为±Vcc）。

RL是负载阻抗，通常为扬声器阻抗，如4Ω或8Ω,√2化为小数约等于1.4。

NE5532

NE5532是一款高性能低噪声双运算放大器，其引脚功能非常明确，以下是每个引脚的具体功能说明：

引脚1（Pin 1）：输出1（Output 1），也称为OUT1或Vout1。这是第一个运算放大器的输出端，用于输出放大后的信号。

引脚2（Pin 2）：反相输入1（Inverting Input 1），也称为IN1-或-IN。这是第一个运算放大器的反相输入端，用于接收一个输入信号，并相对于非反相输入端进行放大。

引脚3（Pin 3）：同相输入1（Non-inverting Input 1），也称为IN1+或+IN。这是第一个运算放大器的同相输入端，同样用于接收输入信号，但与反相输入端相比，其输出信号与输入信号同相。

引脚4（Pin 4）：接地（Ground），也称为GND。这是运算放大器的公共接地端，用于连接电路的公共地电位。

引脚5（Pin 5）：同相输入2（Non-inverting Input 2），也称为IN2+或+IN2。这是第二个运算放大器的同相输入端，功能与第一个运算放大器的同相输入端相似。

引脚6（Pin 6）：反相输入2（Inverting Input 2），也称为IN2-或-IN2。这是第二个运算放大器的反相输入端，功能与第一个运算放大器的反相输入端相似。

引脚7（Pin 7）：输出2（Output 2），也称为OUT2或Vout2。这是第二个运算放大器的输出端，用于输出第二个放大后的信号。

引脚8（Pin 8）：电源正（Positive Power Supply），也称为Vcc或V+。这是运算放大器的正电源输入端，用于接收电源电压。

在使用NE5532时，需要确保正确的电源电压被施加到引脚8，并且引脚4接地。同时，输入信号应连接到适当的输入引脚（引脚2、3、5或6），而输出信号则从相应的输出引脚（引脚1或7）获取。

NE5532因其低噪声、高带宽和低失真等特性，在音频放大、信号处理和数据转换等应用中得到了广泛应用。
