利用EDA嘉立创制作NE5532（放大器）元器件

文章目录

• 前言
• 制作步骤
• 总结

---

前言

我们都知道，NE5532芯片内部有两个运算放大器，那么我们怎么制作出它的元器件呢？那么今天我就给大家分享一下利用EDA嘉立创制作这种由两部分组成的元器件。

---

制作步骤

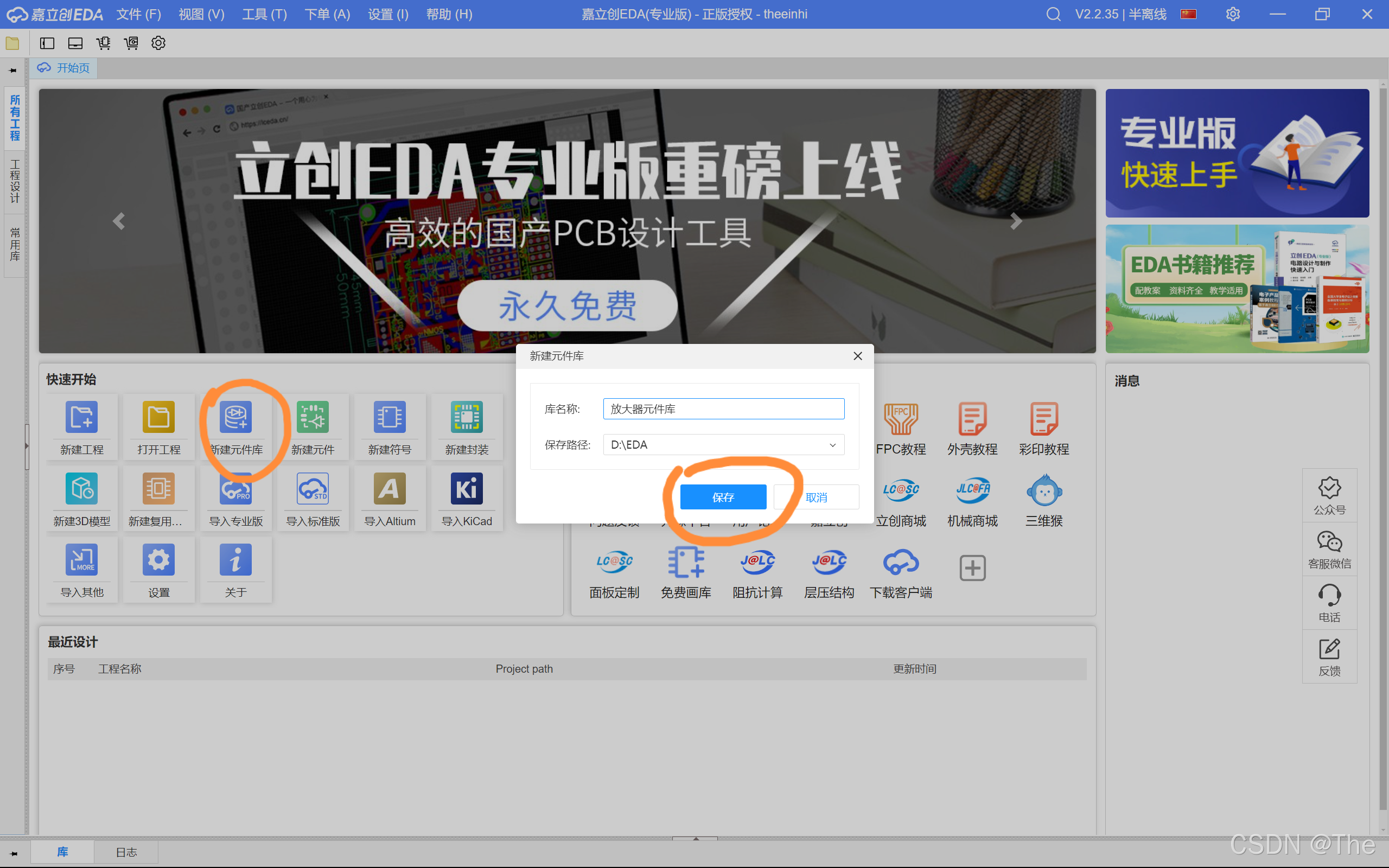

首先如果我们是以个人账号登录嘉立创的话，我们就得新建立一个元器件库，如图：

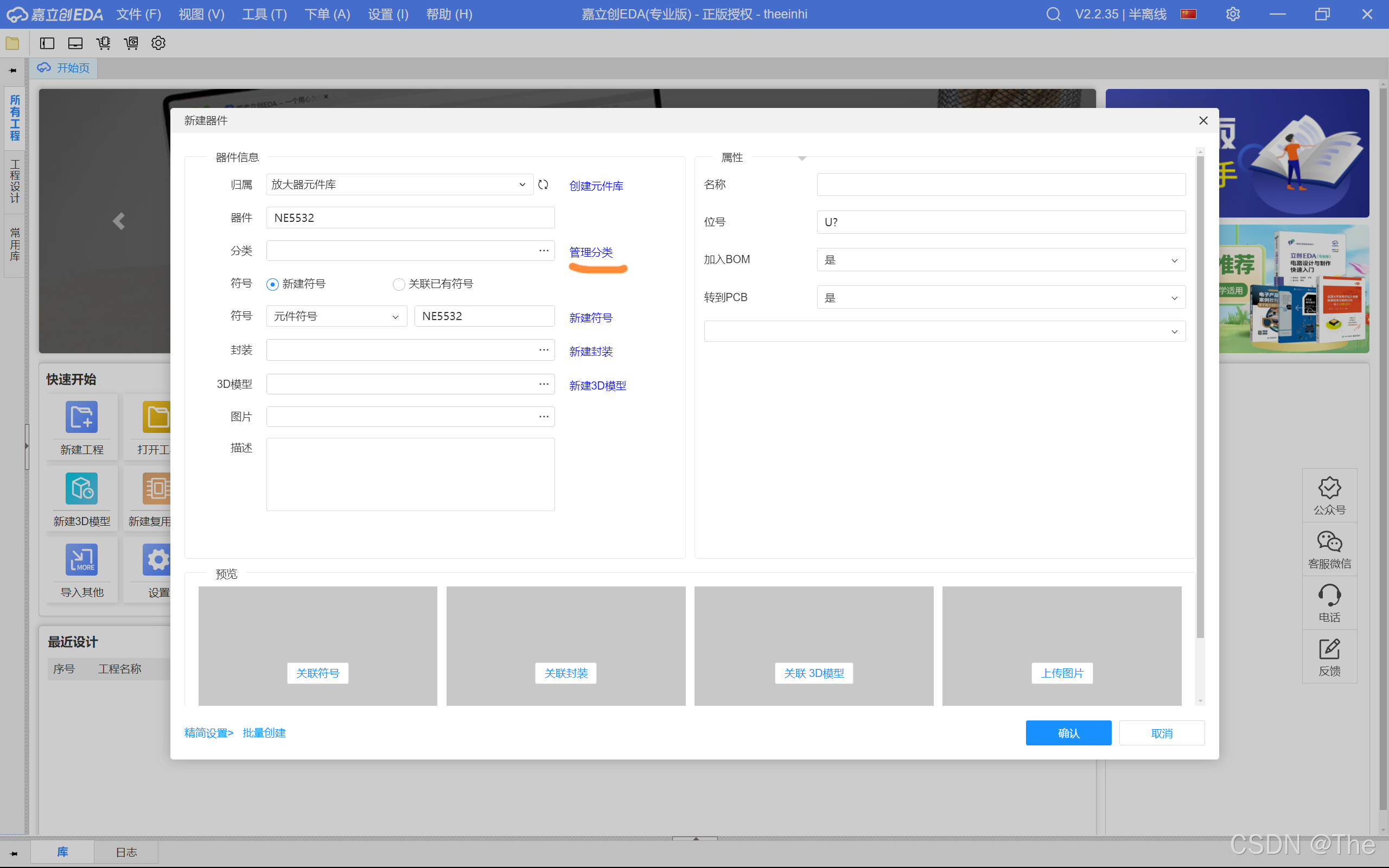

接着再新建器件（在上图元件库的右边） 如图：

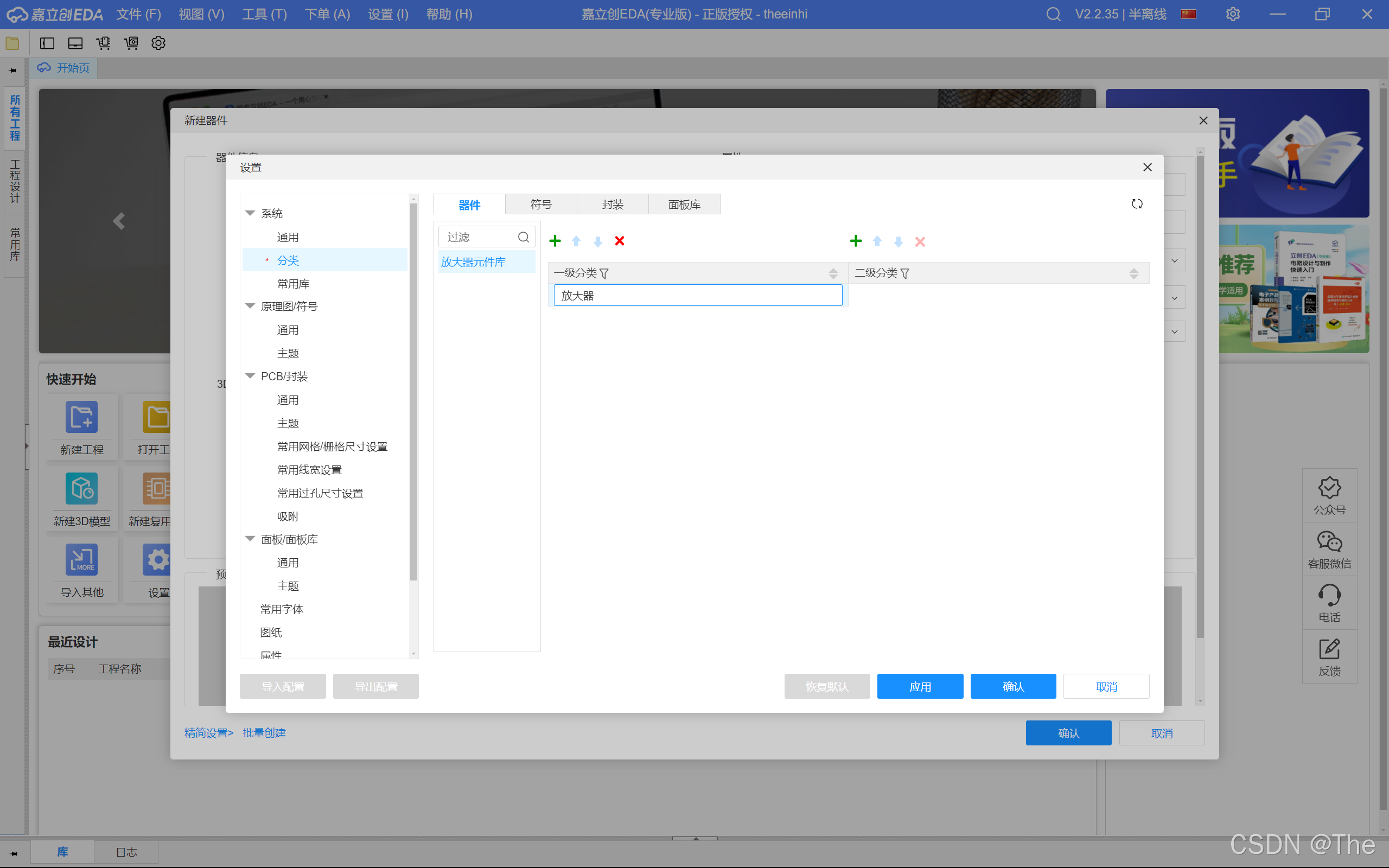

这里我们再点击管理分类，然后点击一级分类什么的绿色+ 再然后再根据需要命名，最后要先点击应用再点击确认，如图:

然后再按照NE5532手册上的实物图绘制， 绘制完第一个部分后，如图：

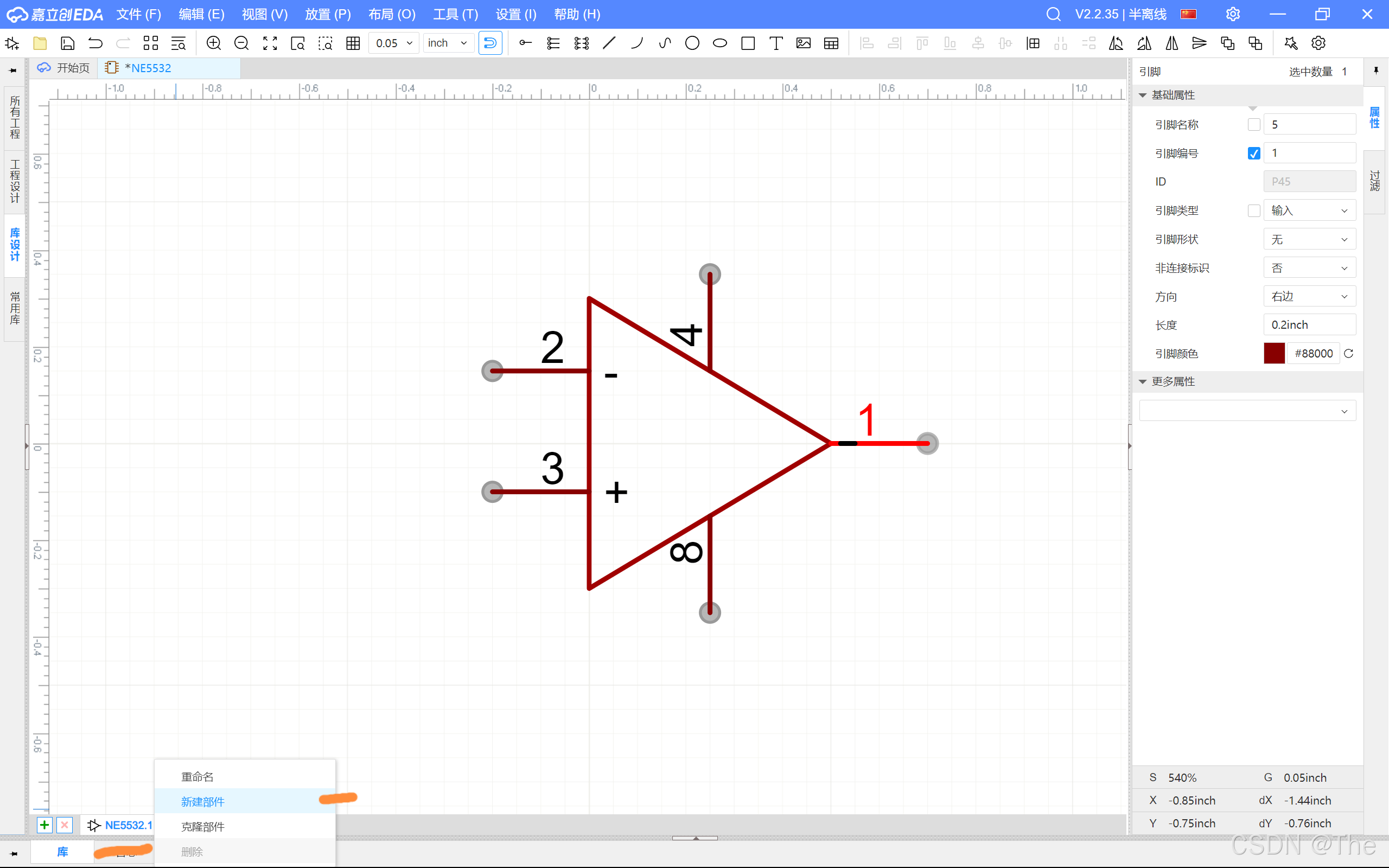

鼠标点击左下角的芯片，选择新建部件 然后就会跳转到新的一页，然后继续绘制我们的第二部分

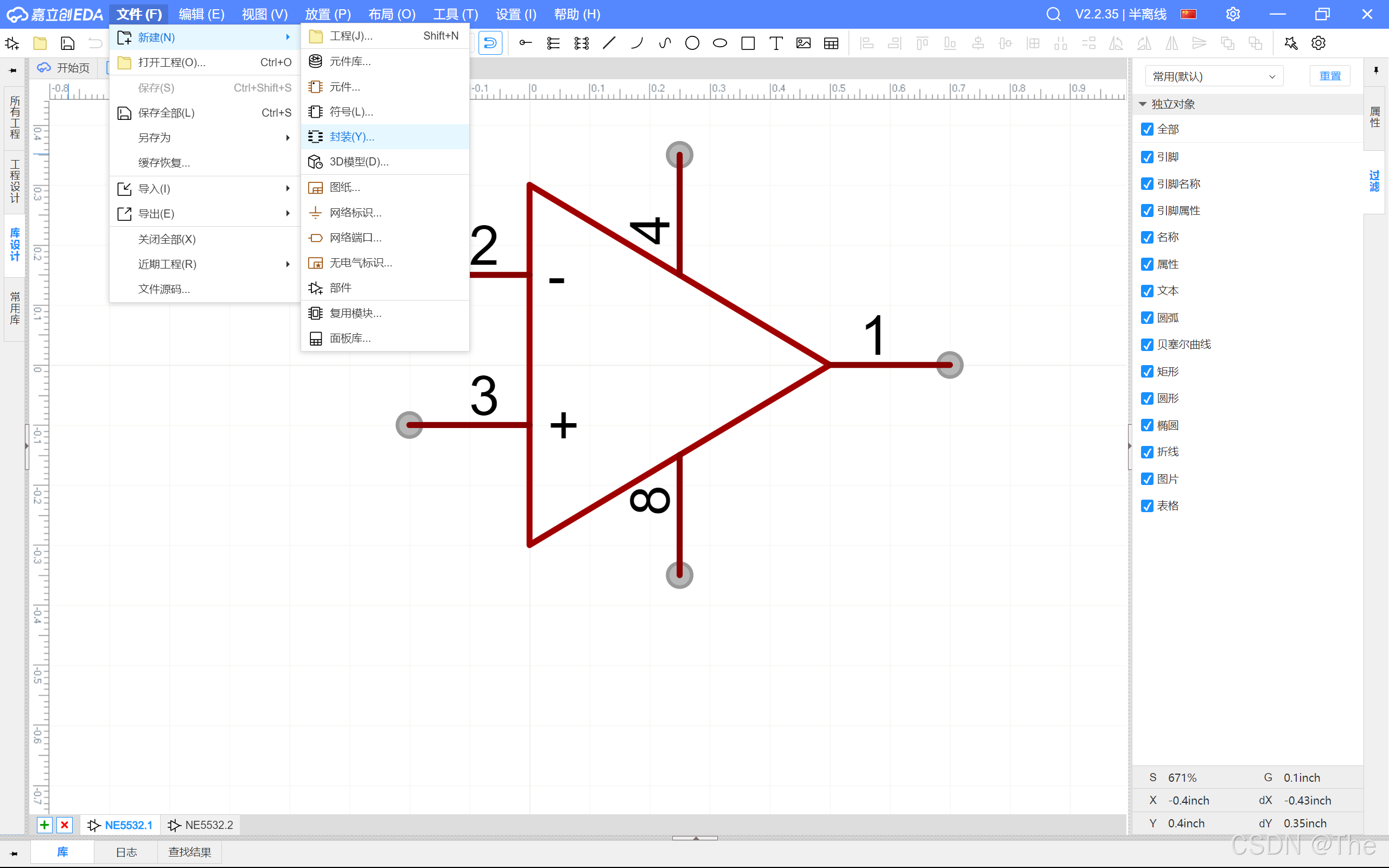

完成后我们先按一下CTRL+S进行保存，接着选择我们左上角的文件，选择新建，选择封装，如图：（封装名根据需要命名）

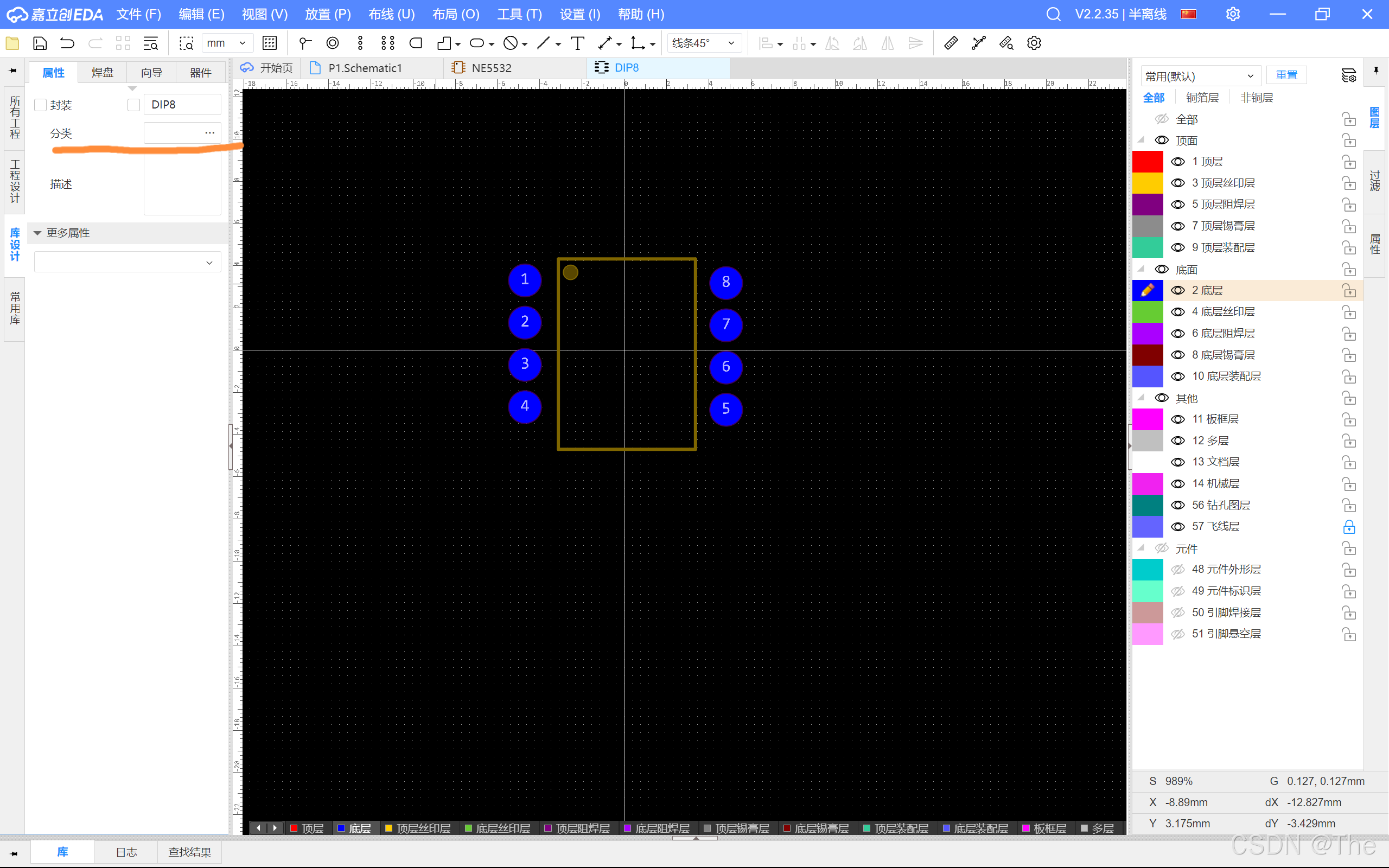

按照手册进行绘制封装好以后 ，左上边的分类也可以自己分类一下，方便以后会用得到（随便也保存一下），如图：

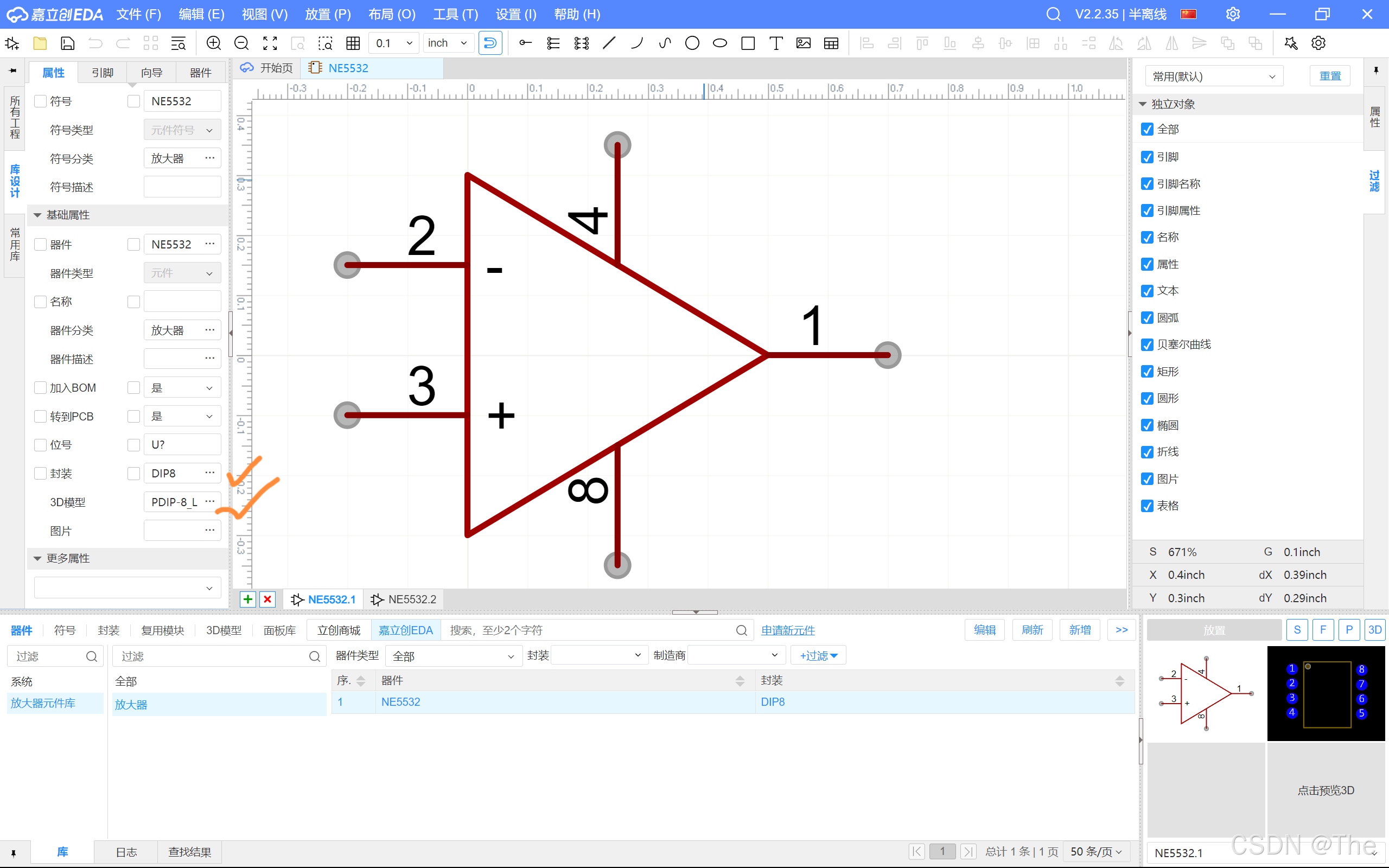

最后再回到元器件界面，添加封装和3D模型，3D模型找个大致一样就行，最后一定要进行保存！ 如图：

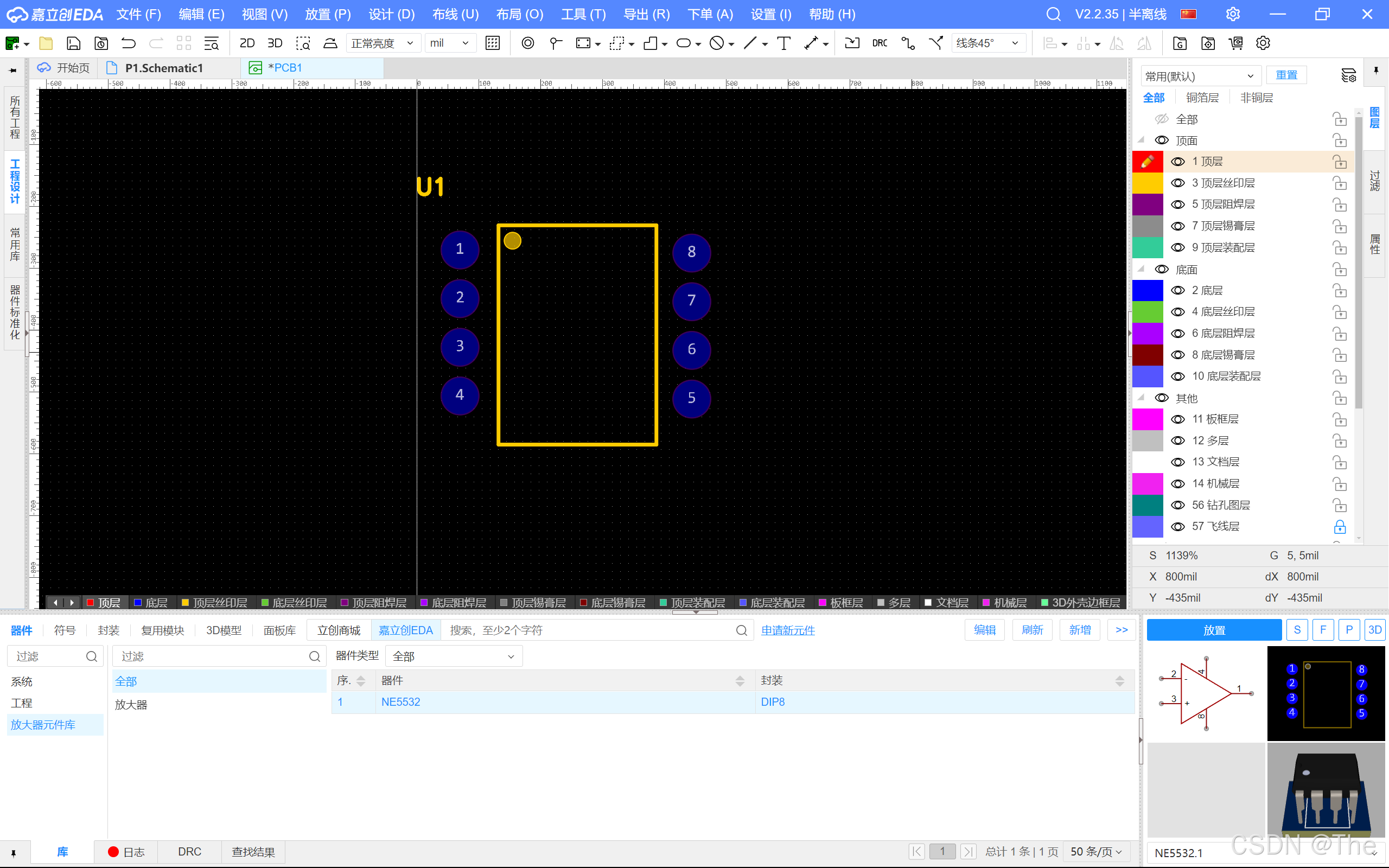

到这里就已经制作好了，如果要检查是否有误，可以在库里面找到我们所制作的NE5532元器件，将它放置在我们的原理图上（放置的时候是有两部分的，放置完第一个后第二个就会显示出来，放置完第二个以后才是一个完整的NE5532芯片） 再导到我们的PCB板上，只导出一个芯片就证明制作成功！

---

总结

以上内容仅作参考，如有不足或疑问，欢迎补充
