六十进制计数器设计
- 实验目的
掌握时序逻辑电路的分析和设计方法,以及仿真测试方法。
- 实验原理
电路由两个74160N计数器、两个74LS47D七段显示译码器、一个与非门及两个数码显示器组成
- 实验内容
(一)、六十进制计数器介绍和原理
1. 电路原理分析
六十进制计数器组成由计数器、译码器、显示器三个部分组成。工作过程:由一个1kHz的电源输出秒脉冲信号,再把秒脉冲信号送入计数器进行计数,并把累计的计数结果以以数字显示出来。显示由计数器和译码器组成六十进制计数器电路来实现。
(二)六十进制计数器的工作原理

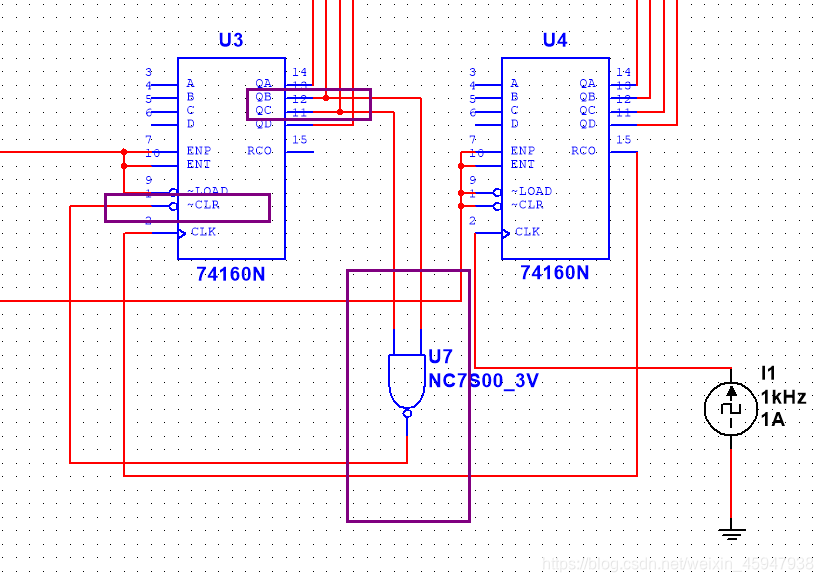

六十进制计数器由一个模6的计数器和一个模10的计数器组成,模10的计数器完成一个周期时输出信号给模6计数器,当模10计数器计数到达10时则清零,同时给模6计数器一个信号,开始新一轮计数,模6计数器达到6时则清零,模6计数器选择QB,QC端做反馈端,经过与非门输出控制清零端CLR,形成6进制计数形式。
(三)六十进制计数器的设计方案
1.十进制计数器
十进制计数器功能表
十进制 | 计数状态 | |||
D3 | D2 | D1 | D0 | |
0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 0 | 1 |
2 | 0 | 0 | 1 | 0 |
3 | 0 | 0 | 1 | 1 |
4 | 0 | 1 | 0 | 0 |
5 | 0 | 1 | 0 | 1 |
6 | 0 | 1 | 1 | 0 |
7 | 0 | 1 | 1 | 1 |
8 | 1 | 0 | 0 | 0 |
9 | 1 | 0 | 0 | 1 |

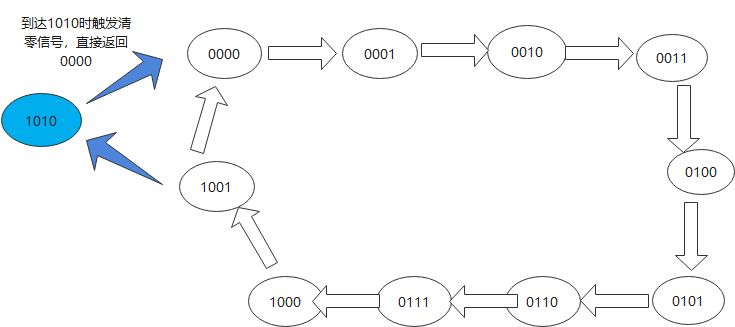

十进制计数器状态图
以上循环状态图使用的是反馈清零法构造的模10计数器。
当第十个脉冲上升沿到达时,输出1010时,通过一个与非门译码后,反馈给异步清零输入端一个清零信号,立即使得状态从1010返回到0000状态,实现不断循环的状态且只有10个状态。
2.六进制计数器
六进制计数器功能表
十进制 | 计数状态 | |||
D3 | D2 | D1 | D0 | |
0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 0 | 1 |
2 | 0 | 0 | 1 | 0 |
3 | 0 | 0 | 1 | 1 |
4 | 0 | 1 | 0 | 0 |
5 | 0 | 1 | 0 | 1 |

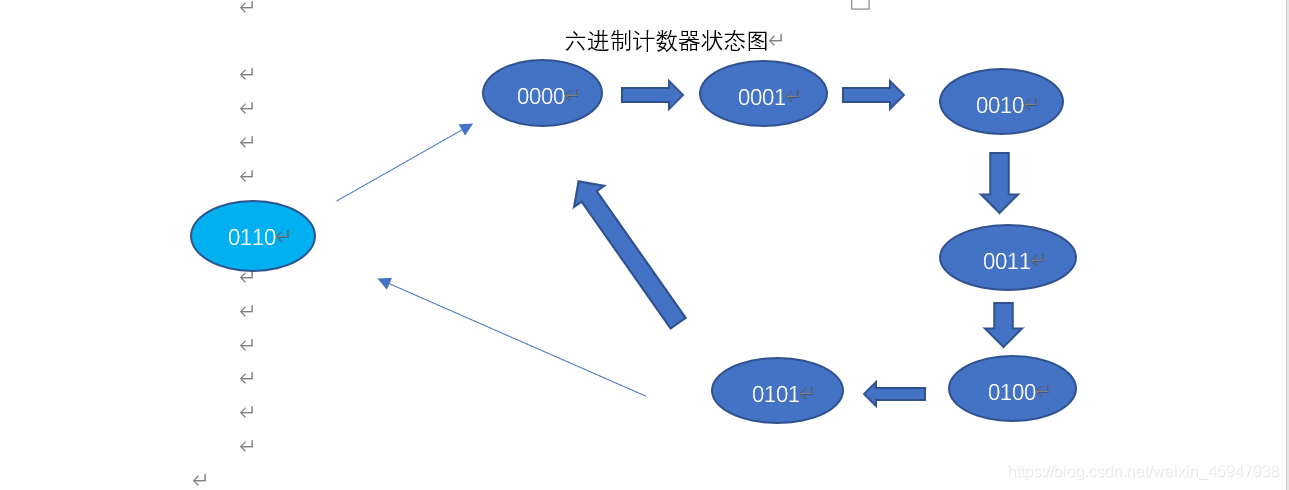

六进制计数器状态图
3.七段显示译码器实现
七段显示译码器是由七段数字管组成,a,b,c,d,e,f,g各控制一段发光管。

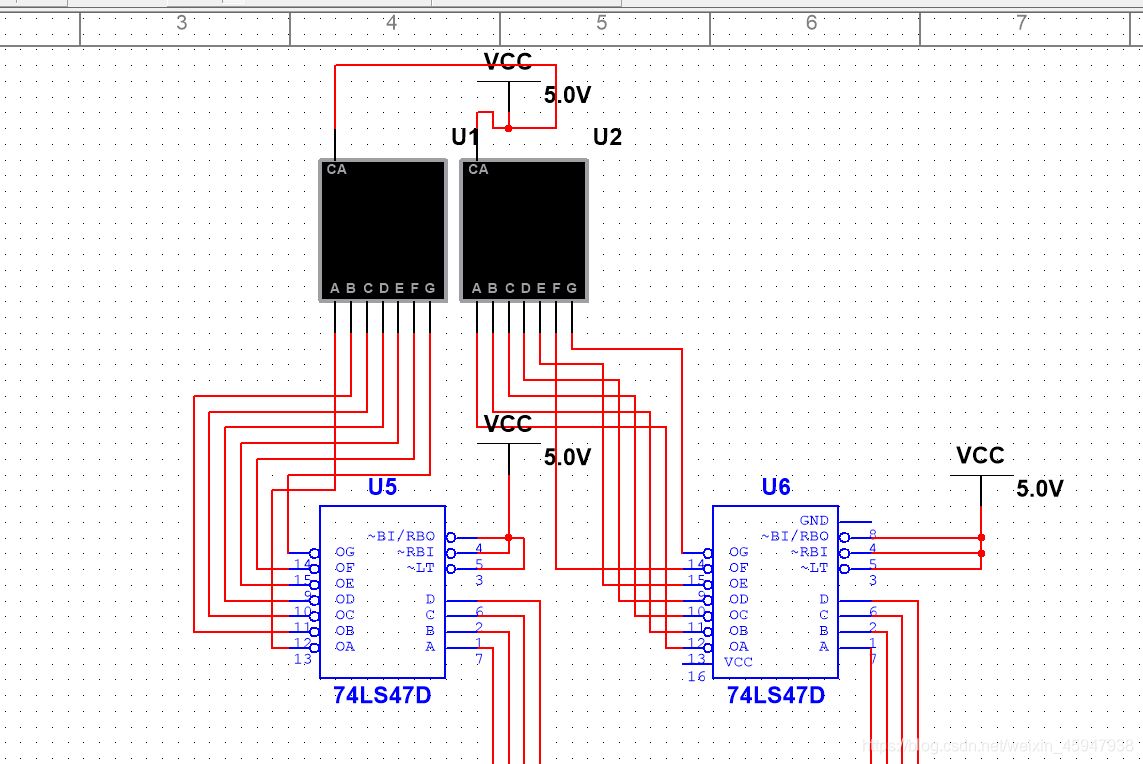

七段显示译码器
七段显示译码器功能真值表
十进制 | 输入 | 输出 | 字形 | |||||||||||||||
D3 | D2 | D1 | D0 | a | b | c | d | e | f | g | ||||||||
0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | ||||||
1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | ||||||
2 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 2 | ||||||
3 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 3 | ||||||
4 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 4 | ||||||
5 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 5 | ||||||
6 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | ||||||
7 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 7 | ||||||
8 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | ||||||
9 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 9 | ||||||
显示器由abcdefg共7个数码管组成,译码器的那些输出Y,就是显示器的输入,每一个输出Y对应每一个abcdefg中的一个,当译码器的Y=1时,对应的数码管点亮,也就形成了数字的效果。

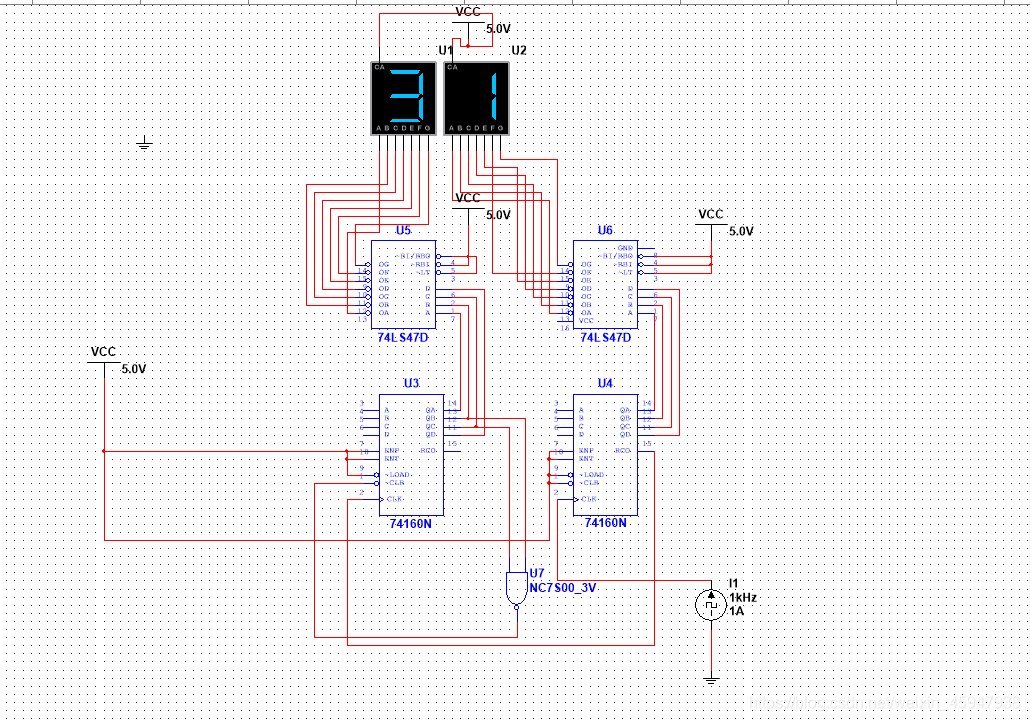

(四)总电路设计图
- 实验结果及分析
当点击开始时,右边的十进制计数器开始计数,一旦达到9的时候就清零重新开始计数,达到9的那一刻十进制计数器输出信号给左边的六进制数,六进制数开始计数,一旦六进制达到6时,六进制计数器清零开始重新计数。
