NAS存储技术之NAS的结构

NAS存储技术

传统的存储模式

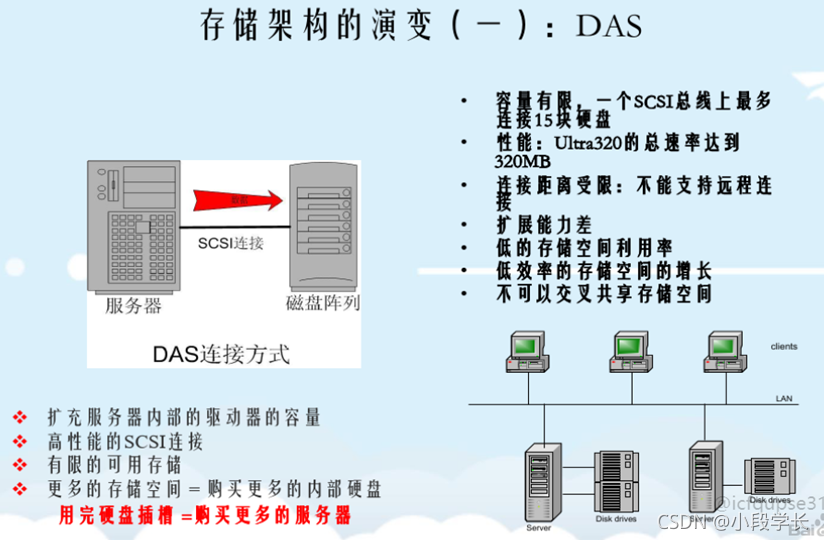

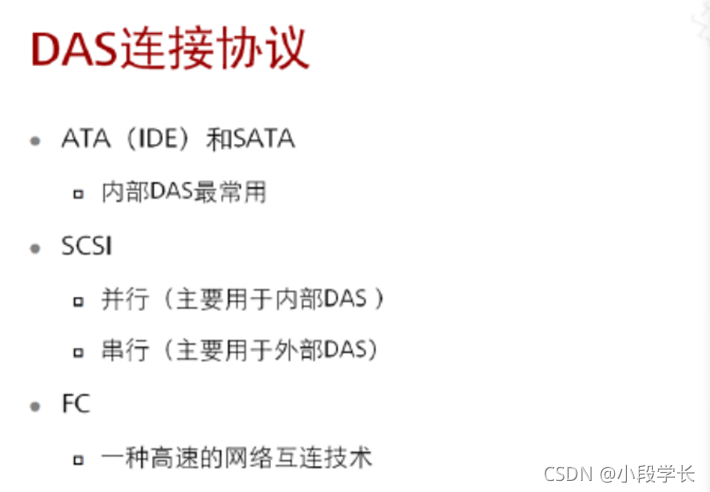

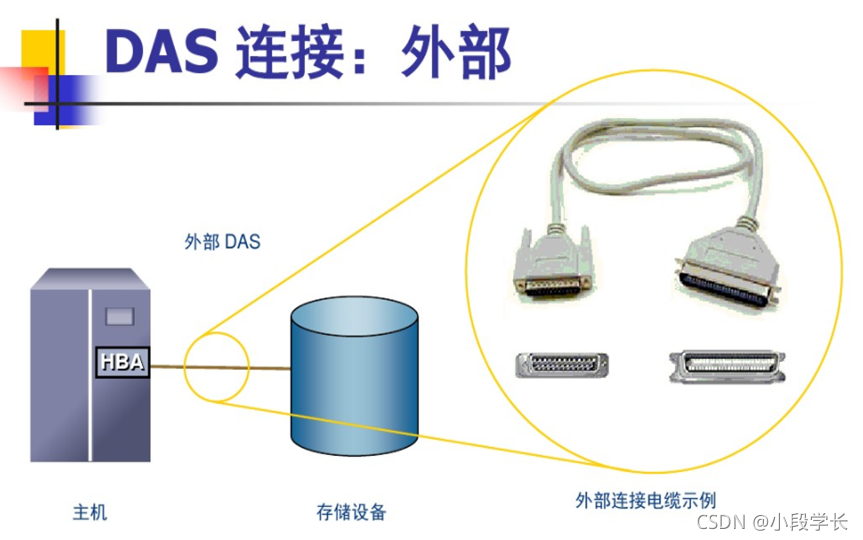

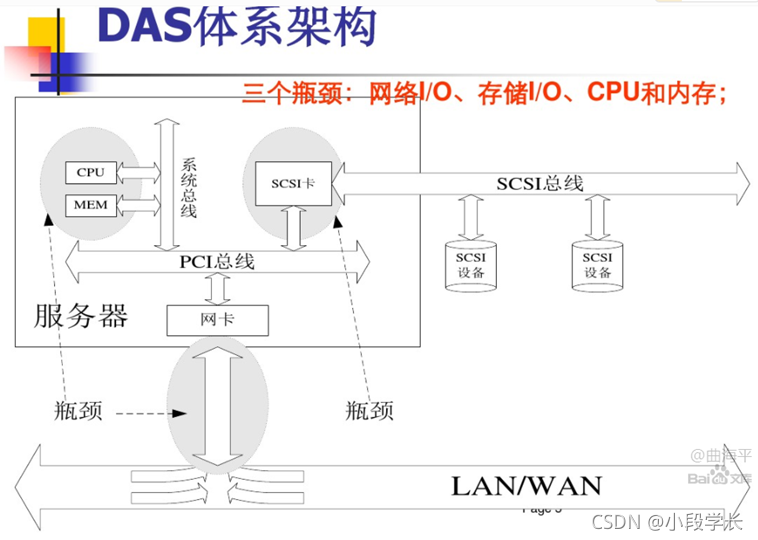

服务器附属存储(Server Attached Storage, SAS)或直接附属存储(Direct Attached Storage, DAS)
其特点为：
以并行SCSI总线连接至某一特定的主机
存储设备只能被该主机直接访问和控制
其它主机需访问存储设备中的数据时，必须经该服务器的存储和转发

网络存储

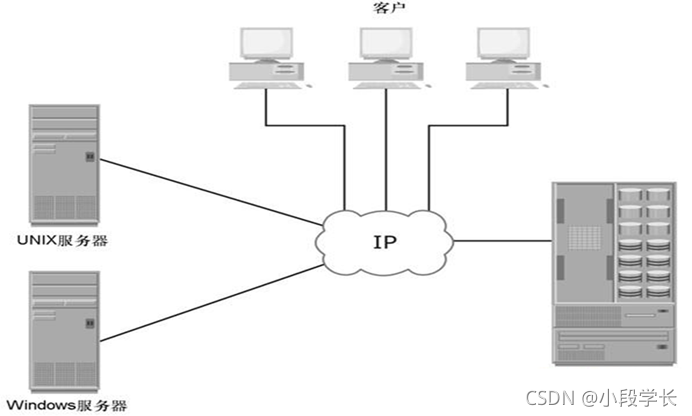

附网存储设备（Network Attached Storage，NAS）是面向网络存储模式的标志性设备
它通过文件共享协议向网络用户提供跨平台的文件级数据共享的功能
存储设备 (如磁盘、光驱、磁带机等)通过控制器直接与网络相连接，存储设备与服务器彻底分离
能有效释放带宽，提高存储的整体性能，有效降低总拥有成本

NAS的结构

分两部分：

NAS的硬件结构

NAS外观

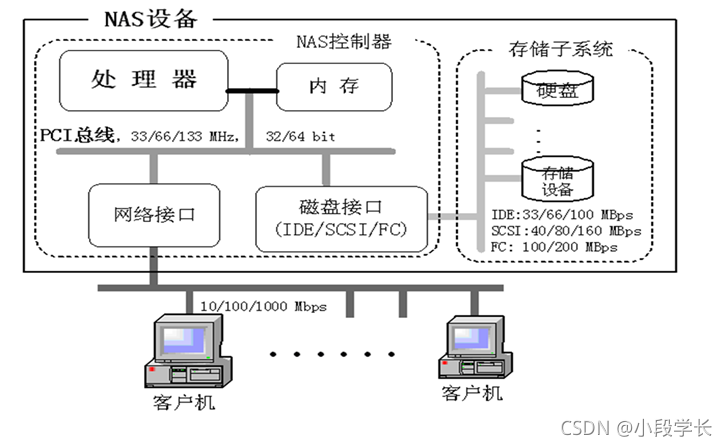

NAS的硬件部分由核心控制部分和存储子系统构成
核心控制部分主要包括：处理器、内存、网络适配器和磁盘接口。通常采用已广泛应用的Intelx86服务器体系结构
磁盘接口一般选用IDE 、SCSI 或光纤通道
采用千兆以太网卡接口、多个网卡链路聚集 (Trunking) 乃至多台NAS设备集群等技术以优化数据传输，避免网络接口成为传输路径上的瓶颈
存储子系统中的存储设备通常使用磁盘阵列

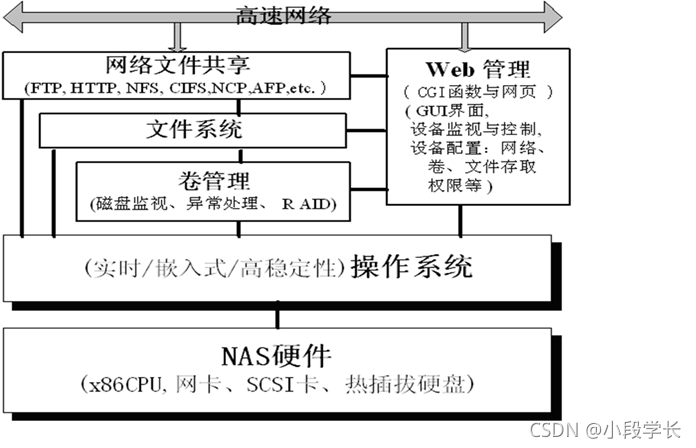

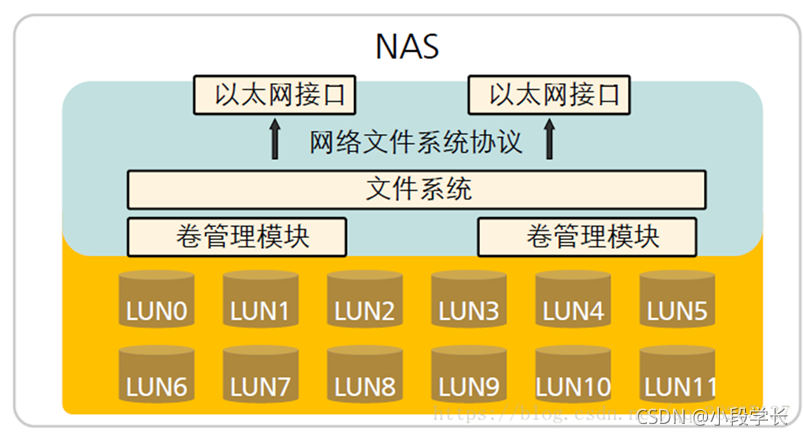

NAS功能架构图

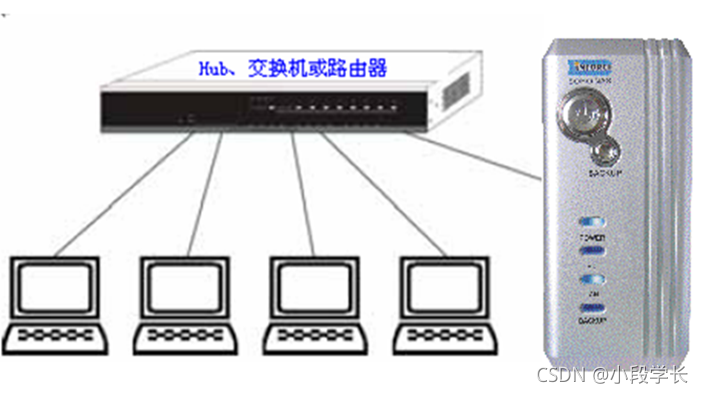

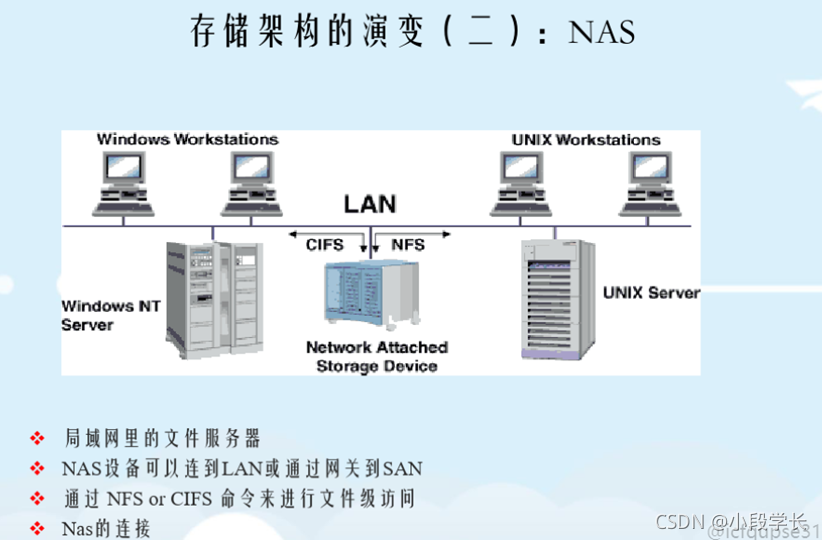

NAS网络接入图

NAS的软件组成

NAS架构

统一型NAS 部署

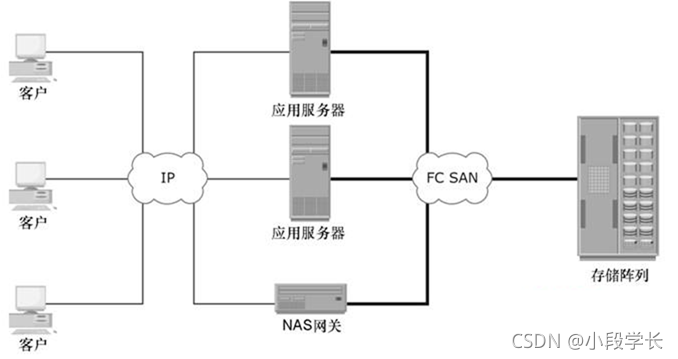

网关型的NAS部署
