OSI七层网络模型

物理层（Physical Layer）：

该层为上层协议提供了一个传输数据的可靠的物理媒体。简单的说，物理层确保原始的数据可在各种物理媒体上传输。物理层记住两个重要的设备名称，中继器(Repeater，也叫放大器）和集线器。
物理层以信号的形式传输二进制数字，每一个二进制数字（0或者1）叫做比特（bit），即Binary Digit的缩写。在物理层上传输的信息是像0101001110011…这样连续的比特流，并不能区分哪一段比特是代表具体什么意义，这是上一层（数据链路层）的工作。

二进制信息传输

模拟信号(Analog Signal)是指波形为连续变化的信号。比如电模拟信号展现出连续变化的电压。正弦波就是模拟信号。
数字信号(Digital Signal)是指波形不连续而是离散地变化的信号。比如电数字信号展现出不连续的，突然变化的电压，如方形波。
将原始二进制数据转化为模拟/数字信号的设备就是调制解调器(MODEM)，戏称为‘’猫”。调制解调器包括两个主要组件，调制器(MOdulator)和解调器(DEModulator)。在计算机A发送信息给计算机B的过程中，A首先将二进制数字通过调制器转化为信号，然后信号（比如电流）在介质上传输（比如导体），到达B后通过解调器转换回二进制数字，完成传输过程。
FM调频；AM调幅；PM调相

传输介质和信道

传输介质是信号得以传输的媒介，广义上说可以是真空，空气，水，金属等等。信号发射端与接收端之间的介质形成的信号通道称为信道。

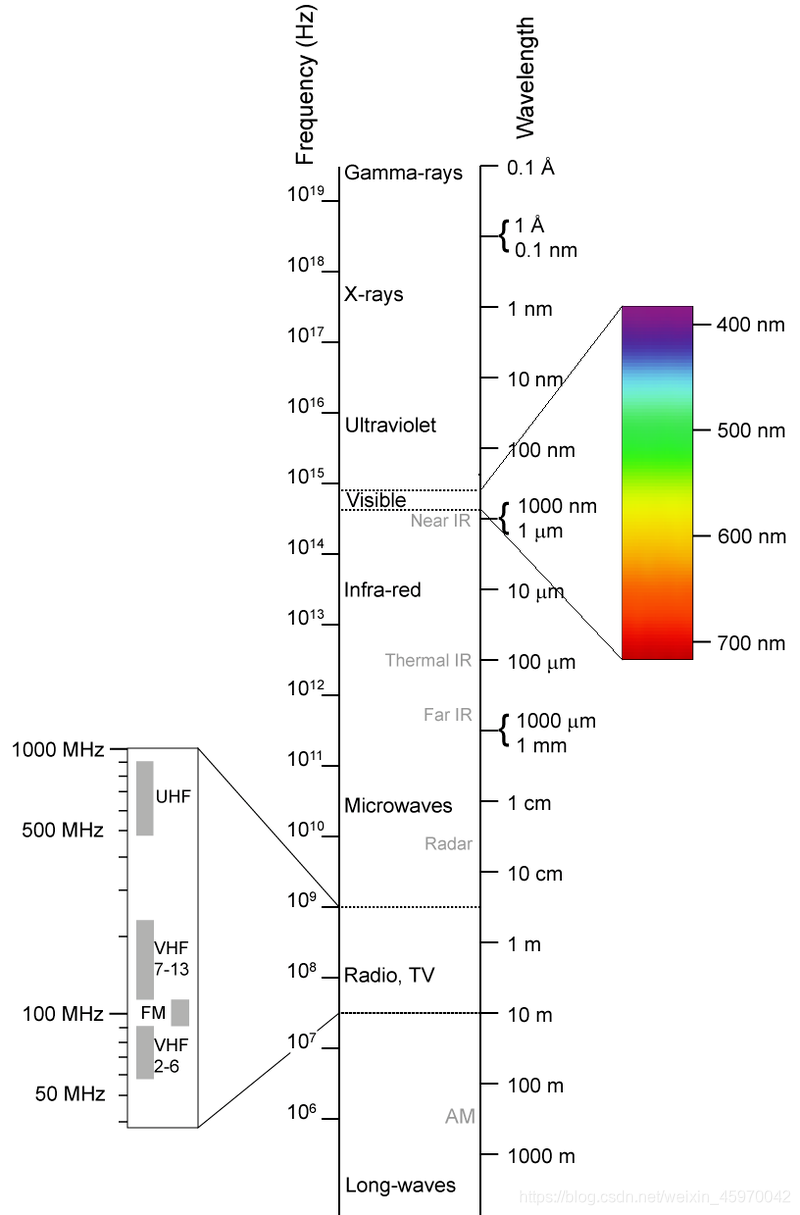

有线网络的典型介质以前是电话线，现在更多的是同轴电缆和光纤。无线网络则可以使用不同频率/波长的电磁波，如下图所示：
在这里插入图片描述电磁波的频率与波长成反向变化的关系，频率 X 波长=光速。电磁波的能量决定了它能在介质中传输多远，在空气中传输的电磁波能量的衰减正比于传输距离的平方，是衰减很快的。频率越高的电磁波波长越短，更倾向于沿直线传播，更难进行衍射和反射，就像一头红了眼的公牛只知道朝着红布方向冲过去，不管中间有什么障碍物都直接撞。不同材料的障碍物会对电磁波造成不同程度的能量损耗，比如光能轻易地穿透玻璃而无法穿透墙壁。所以频率高的电磁波适合视距范围内点到点的直接传输，发射端与接收端之间不能有障碍物。由于地球曲率的原因，高频电磁波无法直接进行超视距传输，需要设置中继站。相反，频率低的电磁波很容易通过衍射或者反射绕过障碍物，更适合在复杂地形传播。
