计算步骤
一般来说有以下过程
- scf自洽
- nscf (bands)计算
- 后处理
前两步的主要区别在网格选取,第一步主要采用非密集网格,诸如
K_POINTS automatic
5 5 5 1 1 1
第二步主要采用K点路径,诸如VASPKIT杂化泛函产生的Kpoints,以及Seek-Path等
K_POINTS crystal
202
0.000000000 0.000000000 0.000000000 1.000000000
0.011111111 0.000000000 0.011111111 1.000000000
0.022222222 0.000000000 0.022222222 1.000000000
0.033333333 0.000000000 0.033333333 1.000000000
0.044444444 0.000000000 0.044444444 1.000000000
0.055555556 0.000000000 0.055555556 1.000000000
0.066666667 0.000000000 0.066666667 1.000000000
0.077777778 0.000000000 0.077777778 1.000000000
0.088888889 0.000000000 0.088888889 1.000000000
0.100000000 0.000000000 0.100000000 1.000000000
0.111111111 0.000000000 0.111111111 1.000000000
0.122222222 0.000000000 0.122222222 1.000000000
0.133333333 0.000000000 0.133333333 1.000000000
0.144444444 0.000000000 0.144444444 1.000000000
0.155555556 0.000000000 0.155555556 1.000000000
0.166666667 0.000000000 0.166666667 1.000000000
0.177777778 0.000000000 0.177777778 1.000000000
0.188888889 0.000000000 0.188888889 1.000000000
0.200000000 0.000000000 0.200000000 1.000000000
0.211111111 0.000000000 0.211111111 1.000000000
0.222222222 0.000000000 0.222222222 1.000000000
0.233333333 0.000000000 0.233333333 1.000000000
0.244444444 0.000000000 0.244444444 1.000000000
0.255555556 0.000000000 0.255555556 1.000000000
0.266666667 0.000000000 0.266666667 1.000000000
0.277777778 0.000000000 0.277777778 1.000000000
0.288888889 0.000000000 0.288888889 1.000000000
0.300000000 0.000000000 0.300000000 1.000000000
0.311111111 0.000000000 0.311111111 1.000000000
0.322222222 0.000000000 0.322222222 1.000000000
0.333333333 0.000000000 0.333333333 1.000000000
0.344444444 0.000000000 0.344444444 1.000000000
0.355555556 0.000000000 0.355555556 1.000000000
0.366666667 0.000000000 0.366666667 1.000000000
0.377777778 0.000000000 0.377777778 1.000000000
0.388888889 0.000000000 0.388888889 1.000000000
0.400000000 0.000000000 0.400000000 1.000000000
0.411111111 0.000000000 0.411111111 1.000000000
0.422222222 0.000000000 0.422222222 1.000000000
0.433333333 0.000000000 0.433333333 1.000000000
0.444444444 0.000000000 0.444444444 1.000000000
0.455555556 0.000000000 0.455555556 1.000000000
0.466666667 0.000000000 0.466666667 1.000000000
0.477777778 0.000000000 0.477777778 1.000000000
0.488888889 0.000000000 0.488888889 1.000000000
0.500000000 0.000000000 0.500000000 1.000000000
0.508333333 0.016666667 0.508333333 1.000000000
0.516666667 0.033333333 0.516666667 1.000000000
0.525000000 0.050000000 0.525000000 1.000000000
0.533333333 0.066666667 0.533333333 1.000000000
0.541666667 0.083333333 0.541666667 1.000000000
0.550000000 0.100000000 0.550000000 1.000000000
0.558333333 0.116666667 0.558333333 1.000000000
0.566666667 0.133333333 0.566666667 1.000000000
0.575000000 0.150000000 0.575000000 1.000000000
0.583333333 0.166666667 0.583333333 1.000000000
0.591666667 0.183333333 0.591666667 1.000000000
0.600000000 0.200000000 0.600000000 1.000000000
0.608333333 0.216666667 0.608333333 1.000000000
0.616666667 0.233333333 0.616666667 1.000000000
0.625000000 0.250000000 0.625000000 1.000000000
0.375000000 0.375000000 0.750000000 1.000000000
0.367187500 0.367187500 0.734375000 1.000000000
0.359375000 0.359375000 0.718750000 1.000000000
0.351562500 0.351562500 0.703125000 1.000000000
0.343750000 0.343750000 0.687500000 1.000000000
0.335937500 0.335937500 0.671875000 1.000000000
0.328125000 0.328125000 0.656250000 1.000000000
0.320312500 0.320312500 0.640625000 1.000000000
0.312500000 0.312500000 0.625000000 1.000000000
0.304687500 0.304687500 0.609375000 1.000000000
0.296875000 0.296875000 0.593750000 1.000000000
0.289062500 0.289062500 0.578125000 1.000000000
0.281250000 0.281250000 0.562500000 1.000000000
0.273437500 0.273437500 0.546875000 1.000000000
0.265625000 0.265625000 0.531250000 1.000000000
0.257812500 0.257812500 0.515625000 1.000000000
0.250000000 0.250000000 0.500000000 1.000000000
0.242187500 0.242187500 0.484375000 1.000000000
0.234375000 0.234375000 0.468750000 1.000000000
0.226562500 0.226562500 0.453125000 1.000000000
0.218750000 0.218750000 0.437500000 1.000000000
0.210937500 0.210937500 0.421875000 1.000000000
0.203125000 0.203125000 0.406250000 1.000000000
0.195312500 0.195312500 0.390625000 1.000000000
0.187500000 0.187500000 0.375000000 1.000000000
0.179687500 0.179687500 0.359375000 1.000000000
0.171875000 0.171875000 0.343750000 1.000000000
0.164062500 0.164062500 0.328125000 1.000000000
0.156250000 0.156250000 0.312500000 1.000000000
0.148437500 0.148437500 0.296875000 1.000000000
0.140625000 0.140625000 0.281250000 1.000000000
0.132812500 0.132812500 0.265625000 1.000000000
0.125000000 0.125000000 0.250000000 1.000000000
0.117187500 0.117187500 0.234375000 1.000000000
0.109375000 0.109375000 0.218750000 1.000000000
0.101562500 0.101562500 0.203125000 1.000000000
0.093750000 0.093750000 0.187500000 1.000000000
0.085937500 0.085937500 0.171875000 1.000000000
0.078125000 0.078125000 0.156250000 1.000000000
0.070312500 0.070312500 0.140625000 1.000000000
0.062500000 0.062500000 0.125000000 1.000000000
0.054687500 0.054687500 0.109375000 1.000000000
0.046875000 0.046875000 0.093750000 1.000000000
0.039062500 0.039062500 0.078125000 1.000000000
0.031250000 0.031250000 0.062500000 1.000000000
0.023437500 0.023437500 0.046875000 1.000000000
0.015625000 0.015625000 0.031250000 1.000000000
0.007812500 0.007812500 0.015625000 1.000000000
0.000000000 0.000000000 0.000000000 1.000000000
0.012820513 0.012820513 0.012820513 1.000000000
0.025641026 0.025641026 0.025641026 1.000000000
0.038461539 0.038461539 0.038461539 1.000000000
0.051282051 0.051282051 0.051282051 1.000000000
0.064102564 0.064102564 0.064102564 1.000000000
0.076923077 0.076923077 0.076923077 1.000000000
0.089743590 0.089743590 0.089743590 1.000000000
0.102564103 0.102564103 0.102564103 1.000000000
0.115384615 0.115384615 0.115384615 1.000000000
0.128205128 0.128205128 0.128205128 1.000000000
0.141025641 0.141025641 0.141025641 1.000000000
0.153846154 0.153846154 0.153846154 1.000000000
0.166666667 0.166666667 0.166666667 1.000000000
0.179487180 0.179487180 0.179487180 1.000000000
0.192307692 0.192307692 0.192307692 1.000000000
0.205128205 0.205128205 0.205128205 1.000000000
0.217948718 0.217948718 0.217948718 1.000000000
0.230769231 0.230769231 0.230769231 1.000000000
0.243589744 0.243589744 0.243589744 1.000000000
0.256410256 0.256410256 0.256410256 1.000000000
0.269230769 0.269230769 0.269230769 1.000000000
0.282051282 0.282051282 0.282051282 1.000000000
0.294871795 0.294871795 0.294871795 1.000000000
0.307692308 0.307692308 0.307692308 1.000000000
0.320512821 0.320512821 0.320512821 1.000000000
0.333333333 0.333333333 0.333333333 1.000000000
0.346153846 0.346153846 0.346153846 1.000000000
0.358974359 0.358974359 0.358974359 1.000000000
0.371794872 0.371794872 0.371794872 1.000000000
0.384615385 0.384615385 0.384615385 1.000000000
0.397435897 0.397435897 0.397435897 1.000000000
0.410256410 0.410256410 0.410256410 1.000000000
0.423076923 0.423076923 0.423076923 1.000000000
0.435897436 0.435897436 0.435897436 1.000000000
0.448717949 0.448717949 0.448717949 1.000000000
0.461538461 0.461538461 0.461538461 1.000000000
0.474358974 0.474358974 0.474358974 1.000000000
0.487179487 0.487179487 0.487179487 1.000000000
0.500000000 0.500000000 0.500000000 1.000000000
0.500000000 0.491935484 0.508064516 1.000000000
0.500000000 0.483870968 0.516129032 1.000000000
0.500000000 0.475806452 0.524193548 1.000000000
0.500000000 0.467741935 0.532258065 1.000000000
0.500000000 0.459677419 0.540322581 1.000000000
0.500000000 0.451612903 0.548387097 1.000000000
0.500000000 0.443548387 0.556451613 1.000000000
0.500000000 0.435483871 0.564516129 1.000000000
0.500000000 0.427419355 0.572580645 1.000000000
0.500000000 0.419354839 0.580645161 1.000000000
0.500000000 0.411290323 0.588709677 1.000000000
0.500000000 0.403225807 0.596774194 1.000000000
0.500000000 0.395161290 0.604838710 1.000000000
0.500000000 0.387096774 0.612903226 1.000000000
0.500000000 0.379032258 0.620967742 1.000000000
0.500000000 0.370967742 0.629032258 1.000000000
0.500000000 0.362903226 0.637096774 1.000000000
0.500000000 0.354838710 0.645161290 1.000000000
0.500000000 0.346774193 0.653225806 1.000000000
0.500000000 0.338709677 0.661290323 1.000000000
0.500000000 0.330645161 0.669354839 1.000000000
0.500000000 0.322580645 0.677419355 1.000000000
0.500000000 0.314516129 0.685483871 1.000000000
0.500000000 0.306451613 0.693548387 1.000000000
0.500000000 0.298387097 0.701612903 1.000000000
0.500000000 0.290322581 0.709677419 1.000000000
0.500000000 0.282258065 0.717741935 1.000000000
0.500000000 0.274193548 0.725806452 1.000000000
0.500000000 0.266129032 0.733870968 1.000000000
0.500000000 0.258064516 0.741935484 1.000000000
0.500000000 0.250000000 0.750000000 1.000000000
0.500000000 0.238636364 0.738636364 1.000000000
0.500000000 0.227272727 0.727272727 1.000000000
0.500000000 0.215909091 0.715909091 1.000000000
0.500000000 0.204545455 0.704545454 1.000000000
0.500000000 0.193181818 0.693181818 1.000000000
0.500000000 0.181818182 0.681818182 1.000000000
0.500000000 0.170454545 0.670454546 1.000000000
0.500000000 0.159090909 0.659090909 1.000000000
0.500000000 0.147727273 0.647727273 1.000000000
0.500000000 0.136363636 0.636363636 1.000000000
0.500000000 0.125000000 0.625000000 1.000000000
0.500000000 0.113636364 0.613636364 1.000000000
0.500000000 0.102272727 0.602272727 1.000000000
0.500000000 0.090909091 0.590909091 1.000000000
0.500000000 0.079545455 0.579545454 1.000000000
0.500000000 0.068181818 0.568181818 1.000000000
0.500000000 0.056818182 0.556818182 1.000000000
0.500000000 0.045454545 0.545454546 1.000000000
0.500000000 0.034090909 0.534090909 1.000000000
0.500000000 0.022727273 0.522727273 1.000000000
0.500000000 0.011363636 0.511363636 1.000000000
0.500000000 0.000000000 0.500000000 1.000000000
有时候偷懒,对于LDA和GGA泛函,计算量比较小,可直接采用nscf或bands的K点,进行scf计算后直接得到能带结构。

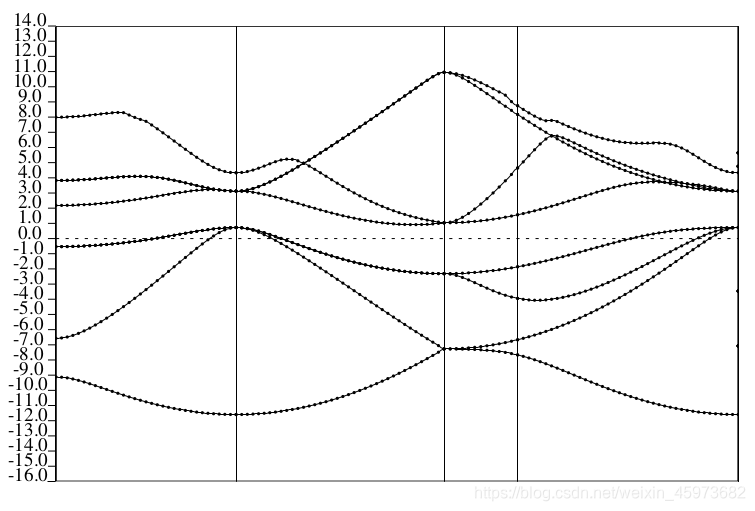

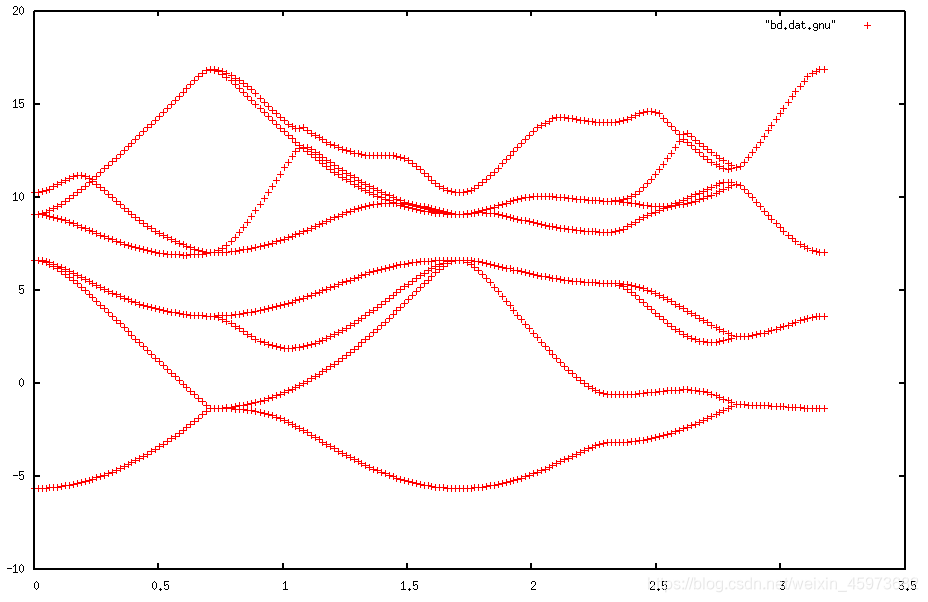

scf-bands获得能带结构
- scf自洽
&CONTROL
title = 'LDA.inp' ,
calculation = 'scf' ,
restart_mode = 'from_scratch' ,
pseudo_dir = '/home/flyingd/Desktop/LDA/pseorsu/' ,
/
&SYSTEM
ibrav = 0,
nat = 2,
ntyp = 1,
ecutwfc = 50 ,
ecutrho = 200 ,
nbnd = 8,
occupations = 'smearing' ,
degauss = 1d-9 ,
smearing = 'gaussian' ,
/
&ELECTRONS
/
CELL_PARAMETERS angstrom
-0.000000000 2.681233128 2.681233128
2.681233128 -0.000000000 2.681233128
2.681233128 2.681233128 0.000000000
ATOMIC_SPECIES
Si 28.08550 Si.pz-n-rrkjus_psl.1.0.0.UPF
ATOMIC_POSITIONS crystal
Si 0.000000000 0.000000000 0.000000000
Si 0.250000000 0.250000000 0.250000000
K_POINTS automatic
5 5 5 1 1 1
- nscf或bands
&CONTROL
title = 'LDA.inp' ,
calculation = 'bands' ,
pseudo_dir = '/home/flyingd/Desktop/LDA/pseorsu/' ,
/
&SYSTEM
ibrav = 0,
nat = 2,
ntyp = 1,
ecutwfc = 50 ,
ecutrho = 200 ,
nbnd = 8,
nosym = .false. ,
occupations = 'smearing' ,
degauss = 1d-9 ,
smearing = 'gaussian' ,
/
&ELECTRONS
/
CELL_PARAMETERS angstrom
-0.000000000 2.681233128 2.681233128
2.681233128 -0.000000000 2.681233128
2.681233128 2.681233128 0.000000000
ATOMIC_SPECIES
Si 28.08550 Si.pz-n-rrkjus_psl.1.0.0.UPF
ATOMIC_POSITIONS crystal
Si 0.000000000 0.000000000 0.000000000
Si 0.250000000 0.250000000 0.250000000
K_POINTS crystal
202
0.000000000 0.000000000 0.000000000 1.000000000
0.011111111 0.000000000 0.011111111 1.000000000
0.022222222 0.000000000 0.022222222 1.000000000
0.033333333 0.000000000 0.033333333 1.000000000
0.044444444 0.000000000 0.044444444 1.000000000
- 后处理及能带可视化
新建bands.inp作为bands.x的输入文件
&bands
prefix='pwscf',
outdir='./'
filband='bd.dat'
lp=.true.
/
bands.x -i bands.inp
得到bd.dat.gnu文件,gnuplot
gnuplot
plot "bd.dat.gnu"
或直接运行脚本(nscf+后处理)
#!/bin/bash
read -p "input file(scf/band/nscf/etc.pw.in) :" filename
mpirun -np 2 pw.x < $filename > $filename.out
sleep 2
while true
do
process=`pgrep pw.x`
if [ "$process" == "" ]; then
echo "pw.x ending, start bands.x/gnuplot";
bands.x -i bands.inp
gnuplot -persist <<EOF
set term x11
plot "bd.dat.gnu"
EOF
break;
else
echo "process exsits";
fi
done
即可得到能带图
scf直接获得能带
- Kpath自定义
VASPKIT产生Kpath,修改Kpath为自己想用的。
通过251命令产生Kpoints,删除有权重的k点,将权重0的点改为权重为1的点。
或者采用Seek-Path
K_POINTS crystal
127
0.50000000000000 0.50000000000000 0.50000000000000 1
0.48437500000000 0.48437500000000 0.48437500000000 1
0.46875000000000 0.46875000000000 0.46875000000000 1
0.45312500000000 0.45312500000000 0.45312500000000 1
0.43750000000000 0.43750000000000 0.43750000000000 1
0.42187500000000 0.42187500000000 0.42187500000000 1
0.40625000000000 0.40625000000000 0.40625000000000 1
0.39062500000000 0.39062500000000 0.39062500000000 1
0.37500000000000 0.37500000000000 0.37500000000000 1
0.35937500000000 0.35937500000000 0.35937500000000 1
0.34375000000000 0.34375000000000 0.34375000000000 1
0.32812500000000 0.32812500000000 0.32812500000000 1
0.31250000000000 0.31250000000000 0.31250000000000 1
0.29687500000000 0.29687500000000 0.29687500000000 1
0.28125000000000 0.28125000000000 0.28125000000000 1
0.26562500000000 0.26562500000000 0.26562500000000 1
0.25000000000000 0.25000000000000 0.25000000000000 1
0.23437500000000 0.23437500000000 0.23437500000000 1
0.21875000000000 0.21875000000000 0.21875000000000 1
0.20312500000000 0.20312500000000 0.20312500000000 1
0.18750000000000 0.18750000000000 0.18750000000000 1
0.17187500000000 0.17187500000000 0.17187500000000 1
0.15625000000000 0.15625000000000 0.15625000000000 1
0.14062500000000 0.14062500000000 0.14062500000000 1
0.12500000000000 0.12500000000000 0.12500000000000 1
0.10937500000000 0.10937500000000 0.10937500000000 1
0.09375000000000 0.09375000000000 0.09375000000000 1
0.07812500000000 0.07812500000000 0.07812500000000 1
0.06250000000000 0.06250000000000 0.06250000000000 1
0.04687500000000 0.04687500000000 0.04687500000000 1
0.03125000000000 0.03125000000000 0.03125000000000 1
0.01562500000000 0.01562500000000 0.01562500000000 1
0.00000000000000 0.00000000000000 0.00000000000000 1
0.00000000000000 0.00000000000000 0.00000000000000 1
0.01351351351351 0.00000000000000 0.01351351351351 1
0.02702702702703 0.00000000000000 0.02702702702703 1
0.04054054054054 0.00000000000000 0.04054054054054 1
0.05405405405405 0.00000000000000 0.05405405405405 1
0.06756756756757 0.00000000000000 0.06756756756757 1
0.08108108108108 0.00000000000000 0.08108108108108 1
0.09459459459459 0.00000000000000 0.09459459459459 1
0.10810810810811 0.00000000000000 0.10810810810811 1
0.12162162162162 0.00000000000000 0.12162162162162 1
0.13513513513514 0.00000000000000 0.13513513513514 1
0.14864864864865 0.00000000000000 0.14864864864865 1
0.16216216216216 0.00000000000000 0.16216216216216 1
0.17567567567568 0.00000000000000 0.17567567567568 1
0.18918918918919 0.00000000000000 0.18918918918919 1
0.20270270270270 0.00000000000000 0.20270270270270 1
0.21621621621622 0.00000000000000 0.21621621621622 1
0.22972972972973 0.00000000000000 0.22972972972973 1
0.24324324324324 0.00000000000000 0.24324324324324 1
0.25675675675676 0.00000000000000 0.25675675675676 1
0.27027027027027 0.00000000000000 0.27027027027027 1
0.28378378378378 0.00000000000000 0.28378378378378 1
0.29729729729730 0.00000000000000 0.29729729729730 1
0.31081081081081 0.00000000000000 0.31081081081081 1
0.32432432432432 0.00000000000000 0.32432432432432 1
0.33783783783784 0.00000000000000 0.33783783783784 1
0.35135135135135 0.00000000000000 0.35135135135135 1
0.36486486486486 0.00000000000000 0.36486486486486 1
0.37837837837838 0.00000000000000 0.37837837837838 1
0.39189189189189 0.00000000000000 0.39189189189189 1
0.40540540540541 0.00000000000000 0.40540540540541 1
0.41891891891892 0.00000000000000 0.41891891891892 1
0.43243243243243 0.00000000000000 0.43243243243243 1
0.44594594594595 0.00000000000000 0.44594594594595 1
0.45945945945946 0.00000000000000 0.45945945945946 1
0.47297297297297 0.00000000000000 0.47297297297297 1
0.48648648648649 0.00000000000000 0.48648648648649 1
0.50000000000000 0.00000000000000 0.50000000000000 1
0.50000000000000 0.00000000000000 0.50000000000000 1
0.51041666666667 0.02083333333333 0.51041666666667 1
0.52083333333333 0.04166666666667 0.52083333333333 1
0.53125000000000 0.06250000000000 0.53125000000000 1
0.54166666666667 0.08333333333333 0.54166666666667 1
0.55208333333333 0.10416666666667 0.55208333333333 1
0.56250000000000 0.12500000000000 0.56250000000000 1
0.57291666666667 0.14583333333333 0.57291666666667 1
0.58333333333333 0.16666666666667 0.58333333333333 1
0.59375000000000 0.18750000000000 0.59375000000000 1
0.60416666666667 0.20833333333333 0.60416666666667 1
0.61458333333333 0.22916666666667 0.61458333333333 1
0.62500000000000 0.25000000000000 0.62500000000000 1
0.37500000000000 0.37500000000000 0.75000000000000 1
0.36538461538462 0.36538461538462 0.73076923076923 1
0.35576923076923 0.35576923076923 0.71153846153846 1
0.34615384615385 0.34615384615385 0.69230769230769 1
0.33653846153846 0.33653846153846 0.67307692307692 1
0.32692307692308 0.32692307692308 0.65384615384615 1
0.31730769230769 0.31730769230769 0.63461538461538 1
0.30769230769231 0.30769230769231 0.61538461538462 1
0.29807692307692 0.29807692307692 0.59615384615385 1
0.28846153846154 0.28846153846154 0.57692307692308 1
0.27884615384615 0.27884615384615 0.55769230769231 1
0.26923076923077 0.26923076923077 0.53846153846154 1
0.25961538461538 0.25961538461538 0.51923076923077 1
0.25000000000000 0.25000000000000 0.50000000000000 1
0.24038461538462 0.24038461538462 0.48076923076923 1
0.23076923076923 0.23076923076923 0.46153846153846 1
0.22115384615385 0.22115384615385 0.44230769230769 1
0.21153846153846 0.21153846153846 0.42307692307692 1
0.20192307692308 0.20192307692308 0.40384615384615 1
0.19230769230769 0.19230769230769 0.38461538461538 1
0.18269230769231 0.18269230769231 0.36538461538462 1
0.17307692307692 0.17307692307692 0.34615384615385 1
0.16346153846154 0.16346153846154 0.32692307692308 1
0.15384615384615 0.15384615384615 0.30769230769231 1
0.14423076923077 0.14423076923077 0.28846153846154 1
0.13461538461538 0.13461538461538 0.26923076923077 1
0.12500000000000 0.12500000000000 0.25000000000000 1
0.11538461538462 0.11538461538462 0.23076923076923 1
0.10576923076923 0.10576923076923 0.21153846153846 1
0.09615384615385 0.09615384615385 0.19230769230769 1
0.08653846153846 0.08653846153846 0.17307692307692 1
0.07692307692308 0.07692307692308 0.15384615384615 1
0.06730769230769 0.06730769230769 0.13461538461538 1
0.05769230769231 0.05769230769231 0.11538461538462 1
0.04807692307692 0.04807692307692 0.09615384615385 1
0.03846153846154 0.03846153846154 0.07692307692308 1
0.02884615384615 0.02884615384615 0.05769230769231 1
0.01923076923077 0.01923076923077 0.03846153846154 1
0.00961538461538 0.00961538461538 0.01923076923077 1
0.00000000000000 0.00000000000000 0.00000000000000 1
0.50000000000000 0.25000000000000 0.75000000000000 1
0.50000000000000 0.25000000000000 0.75000000000000 1
0.50000000000000 0.25000000000000 0.75000000000000 1
- pw输入文件
&CONTROL
title = 'LDA.inp' ,
calculation = 'scf' ,
pseudo_dir = '/home/flyingd/Desktop/LDA1/pseorsu/' ,
/
&SYSTEM
ibrav = 0,
nat = 2,
ntyp = 1,
ecutwfc = 50 ,
ecutrho = 200 ,
nbnd = 8,
occupations = 'smearing' ,
degauss = 1d-9 ,
smearing = 'gaussian' ,
/
&ELECTRONS
/
CELL_PARAMETERS angstrom
-0.000000000 2.681233128 2.681233128
2.681233128 -0.000000000 2.681233128
2.681233128 2.681233128 0.000000000
ATOMIC_SPECIES
Si 28.08550 Si.pz-n-rrkjus_psl.1.0.0.UPF
ATOMIC_POSITIONS crystal
Si 0.000000000 0.000000000 0.000000000
Si 0.250000000 0.250000000 0.250000000
- 计算成功后后处理。bands.x产生bd.dat后
- 运行,依次输入
plotband.x
bd.dat
-10,20
xmgr
z.ps
6
1,6
- 得到能带图
