AD常用使用快捷键和技巧

原创

已于 2023-05-07 10:33:47 修改 · 1.3w 阅读

150 ·

CC 4.0 BY-SA版权

文章标签：

#硬件工程

于 2021-08-05 16:27:07 首次发布

本文详细列举了PCB设计中的各种快捷键和操作，包括测量、单位切换、层管理、元器件操作、走线编辑、3D视图调整等，旨在提高设计效率。还介绍了原理图与PCB之间的同步、查找功能、错误信息隐藏等实用技巧，对于电子设计工程师来说是一份宝贵的参考手册。

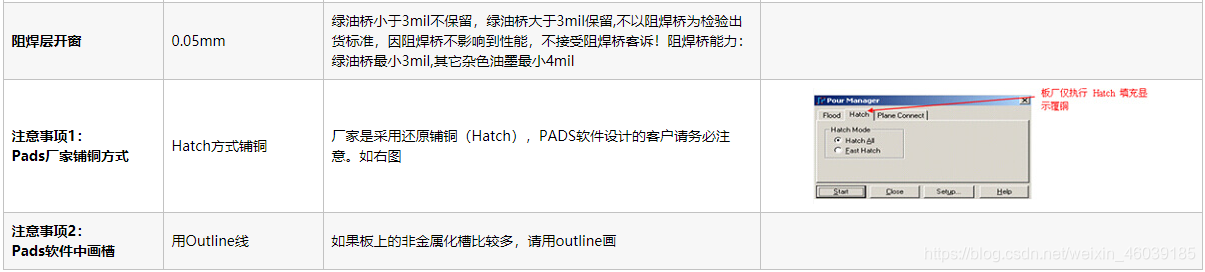

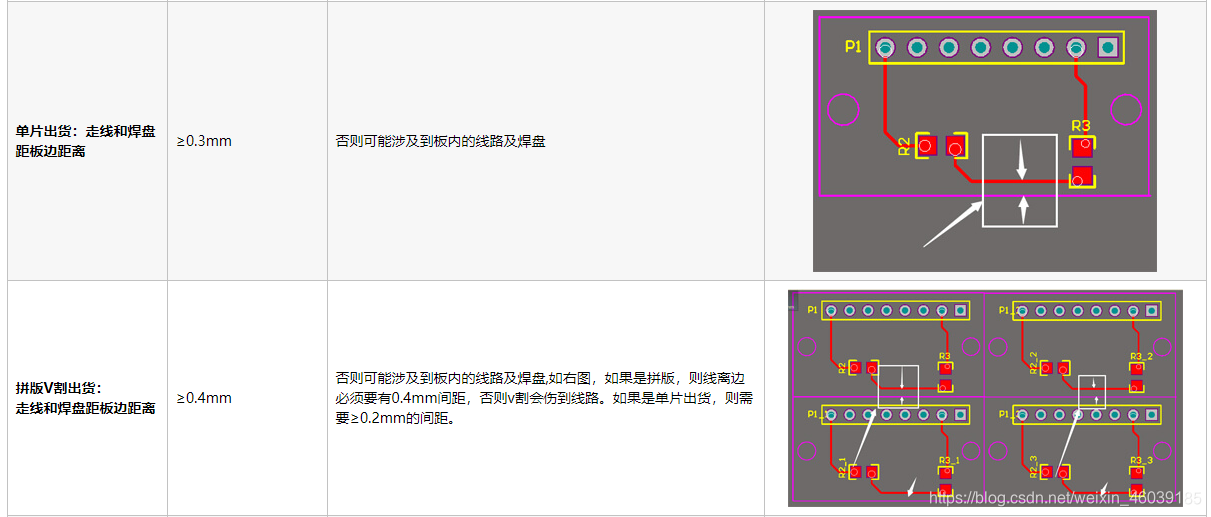

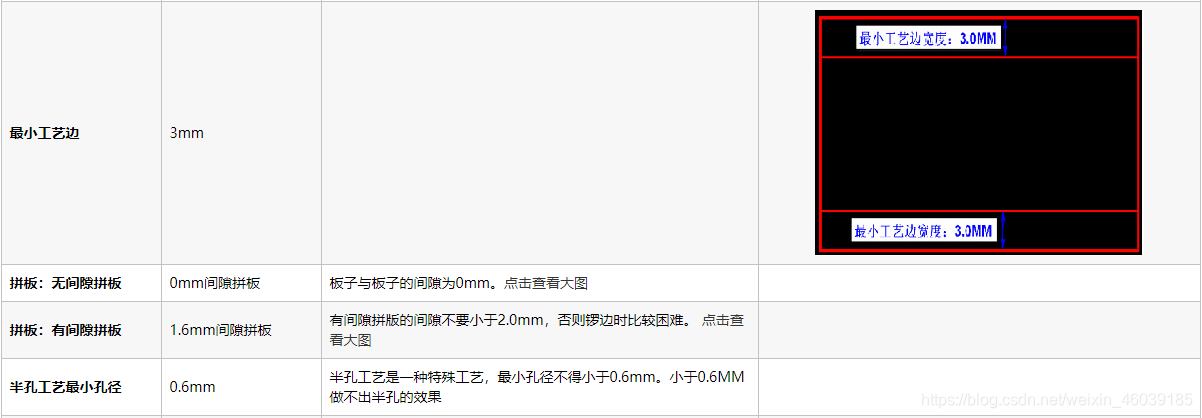

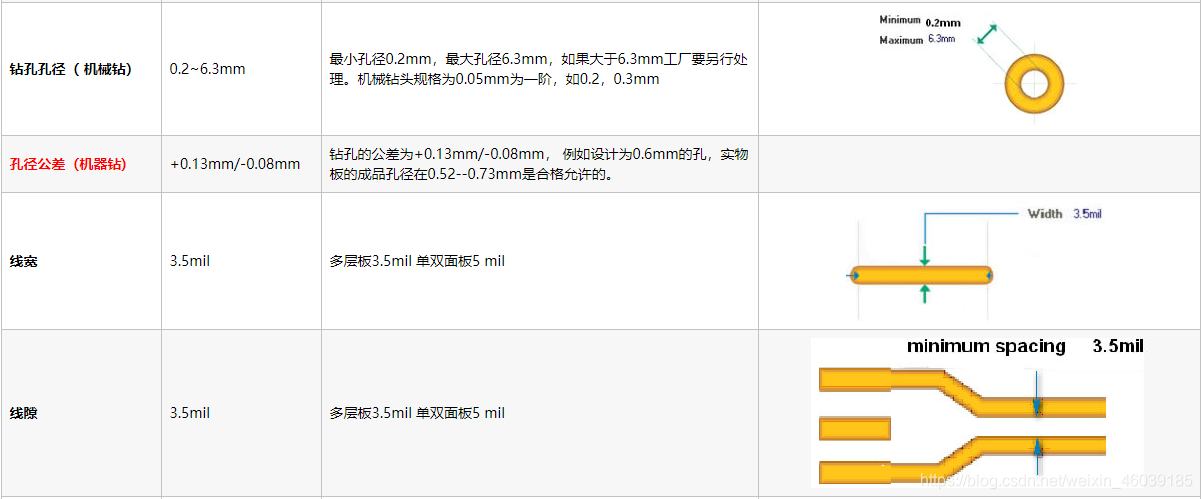

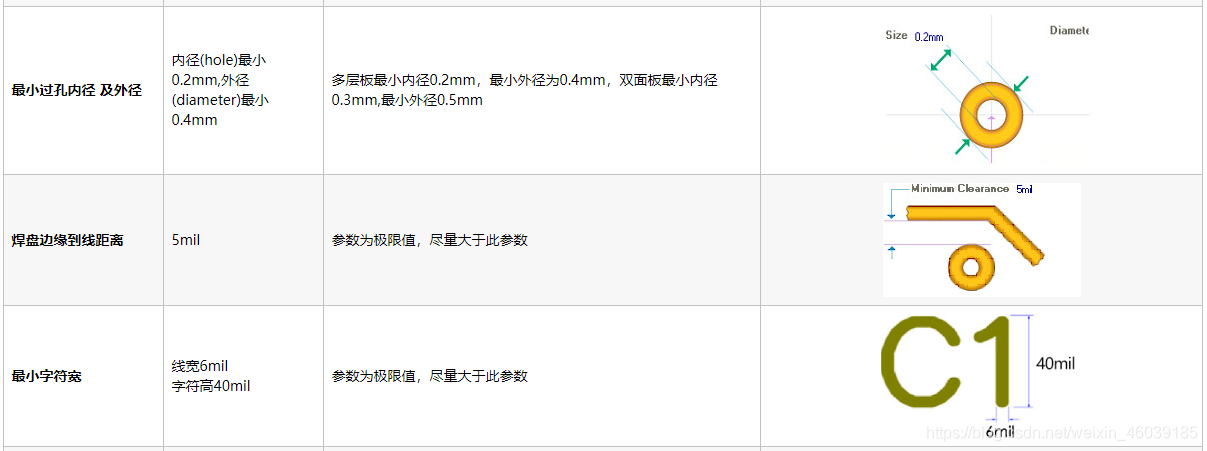

#PCB布线常使用：
ctrl+m//测量长度
ctrl+C//取消显示测量长度
Q//单位切换
shift+ctrl+r //取消显示标注
shift+S//显示层切换
ctrl+右击//高亮显示一条线
ctrl+D//PCB_2D显示设置（层，透明度。。。）
A//元器件对齐选择
T+O+L//在矩形区排列（模块化布局）
拖动器件+L//换层
V+B//3D翻转：
Shift+R//走线推挤的快速设置与切换：
Shift+W//操作走线时改变走线
Shift+
