本文中的单片机基于AT89C52单片机的PCB原理图进行相应说明。
基础知识
51 单片机所有 IO 口都是双向的,即可以作为输入也可以作为输出使用。
单片机使用的是TTL电平(电平的规范),0V为低电平,5V为高电平。
单片机上电的时候所有io口默认都是高电平(1),按下变成低电平(0)。
单片机的高电平驱动能力弱(弱上拉),低电平驱动能力强(强下拉)。
89C52的P1、P2、P3的工作模式都是弱上拉。
单片机通过配置寄存器来控制内部线路的连接,通过内部线路的不同连接方式来实现不同的电路,不同的电路完善不同的功能

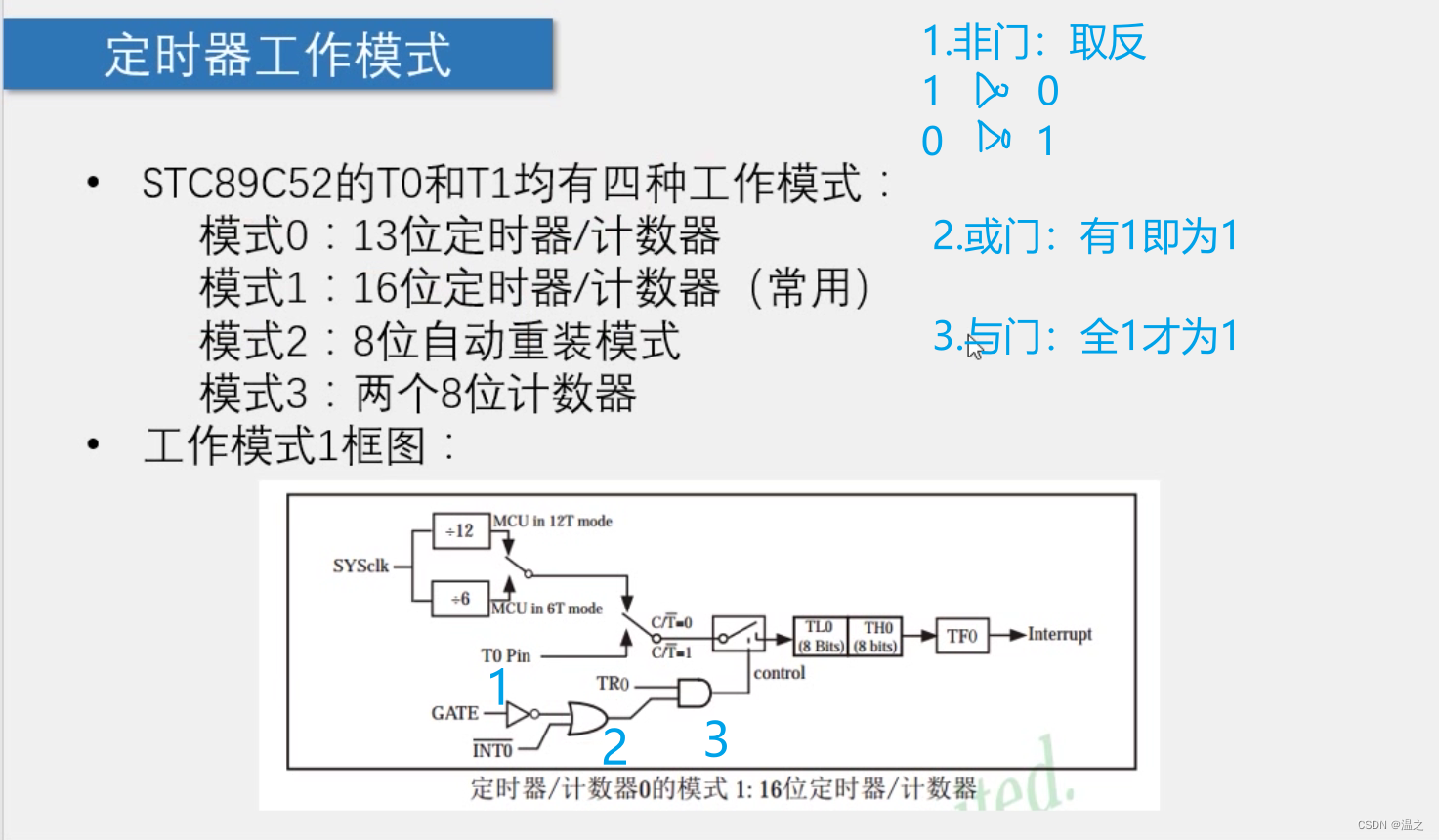

符号意义
LED

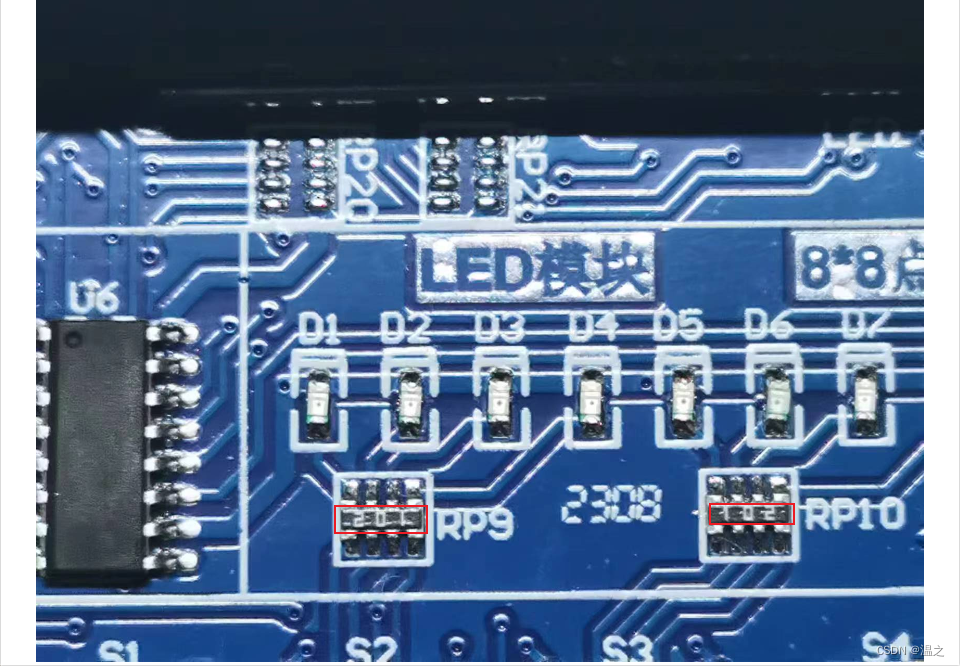

LED实物图:
电子器件上的数字含义:

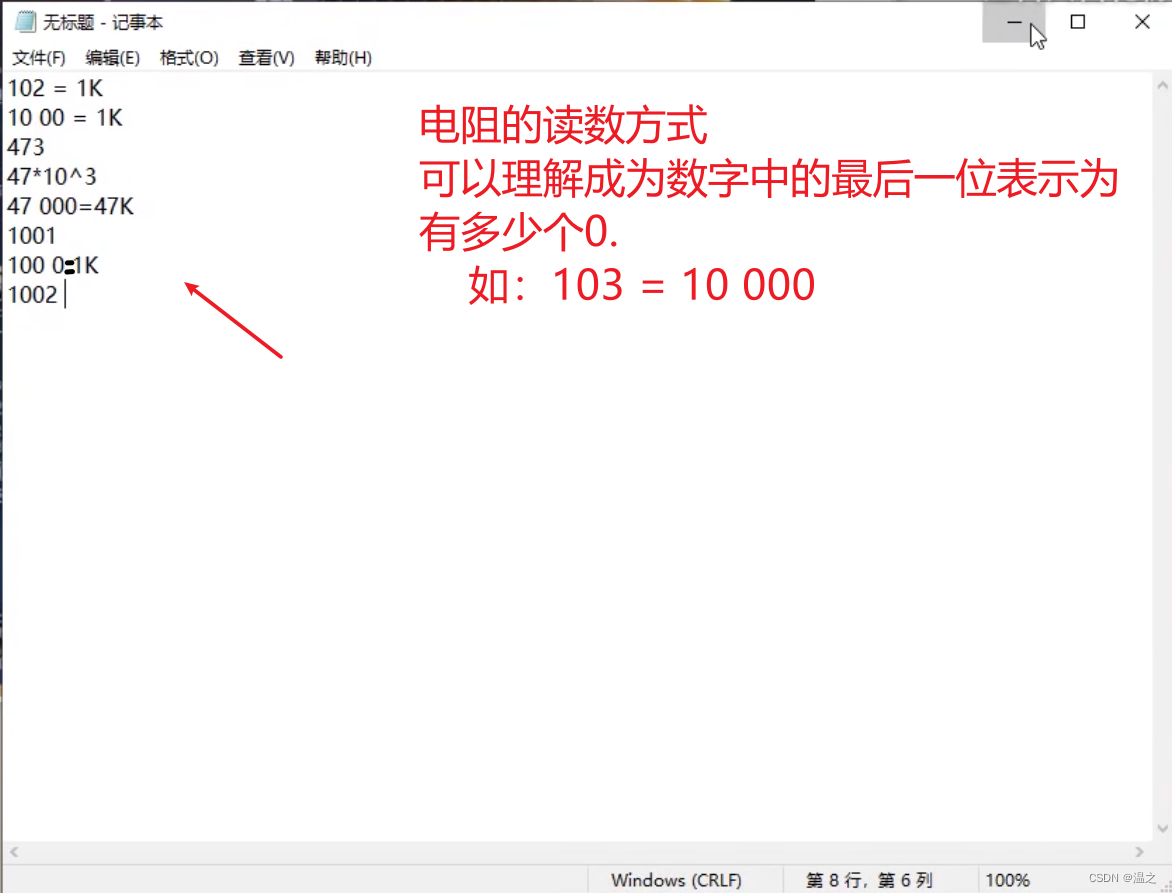

对应LED实物图中的201即为: 200Ω;102即为:1000 = 1KΩ。
电阻作用:保护电路,防止超载;

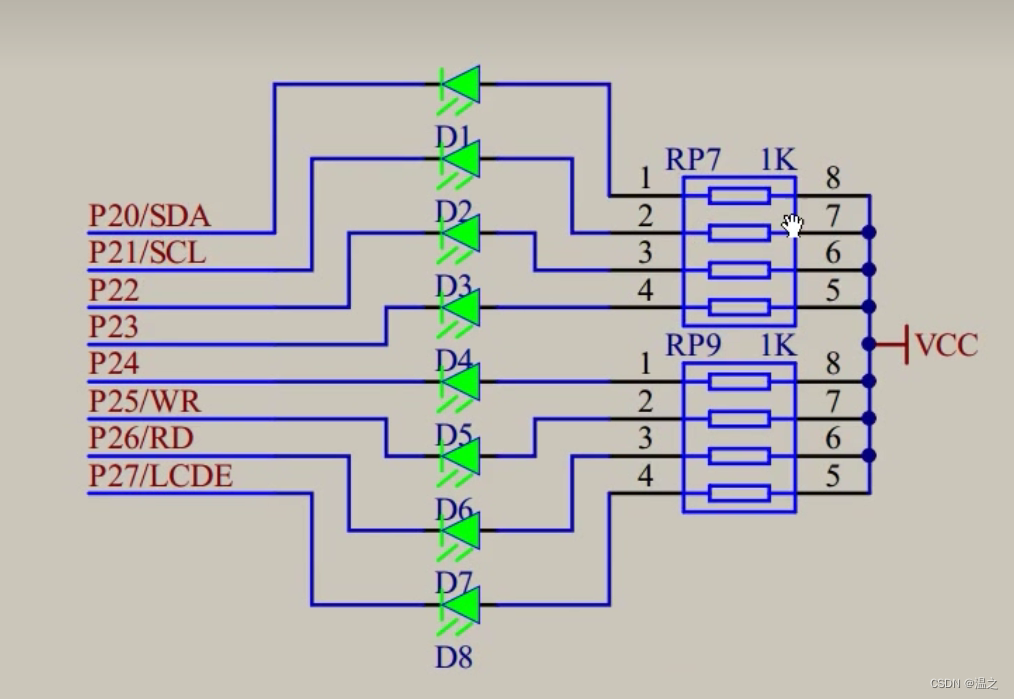

LED模块原理图:
低电平亮灯、高电平灭灯 二进制表示为 0 亮灯,1灭灯

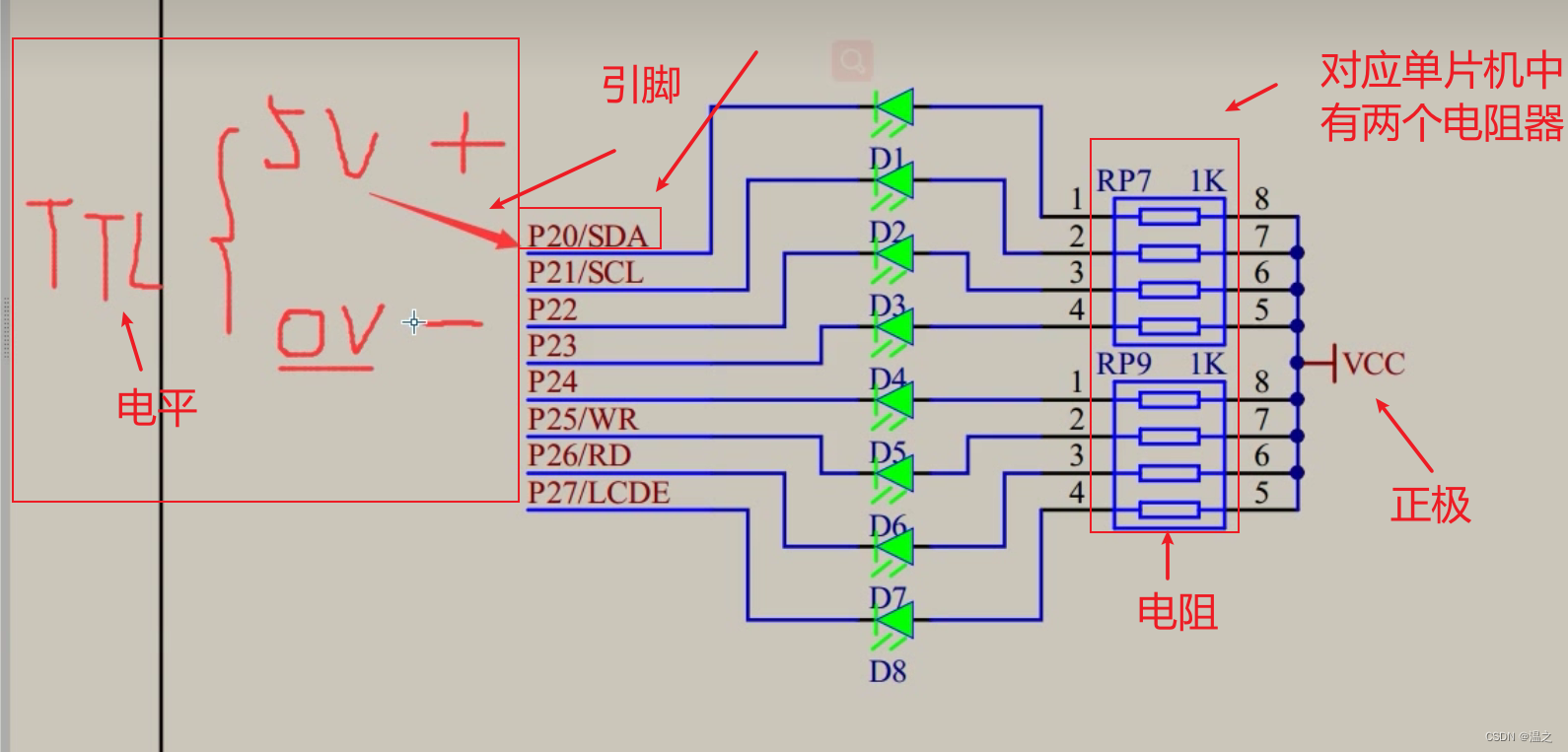

对应原理图为:P2.0口为低电平时,对应的LED灯D1亮,若P2.0口为高电平时,对应的LED灯D1灭,其他LED灯同理。
