【1期-树莓派4B问题总结-Qt6下载安装-GPIO控制-踩坑总结】

一、树莓派镜像安装

前言：这部分内容包含了树莓派烧入软件下载，系统下载与制作

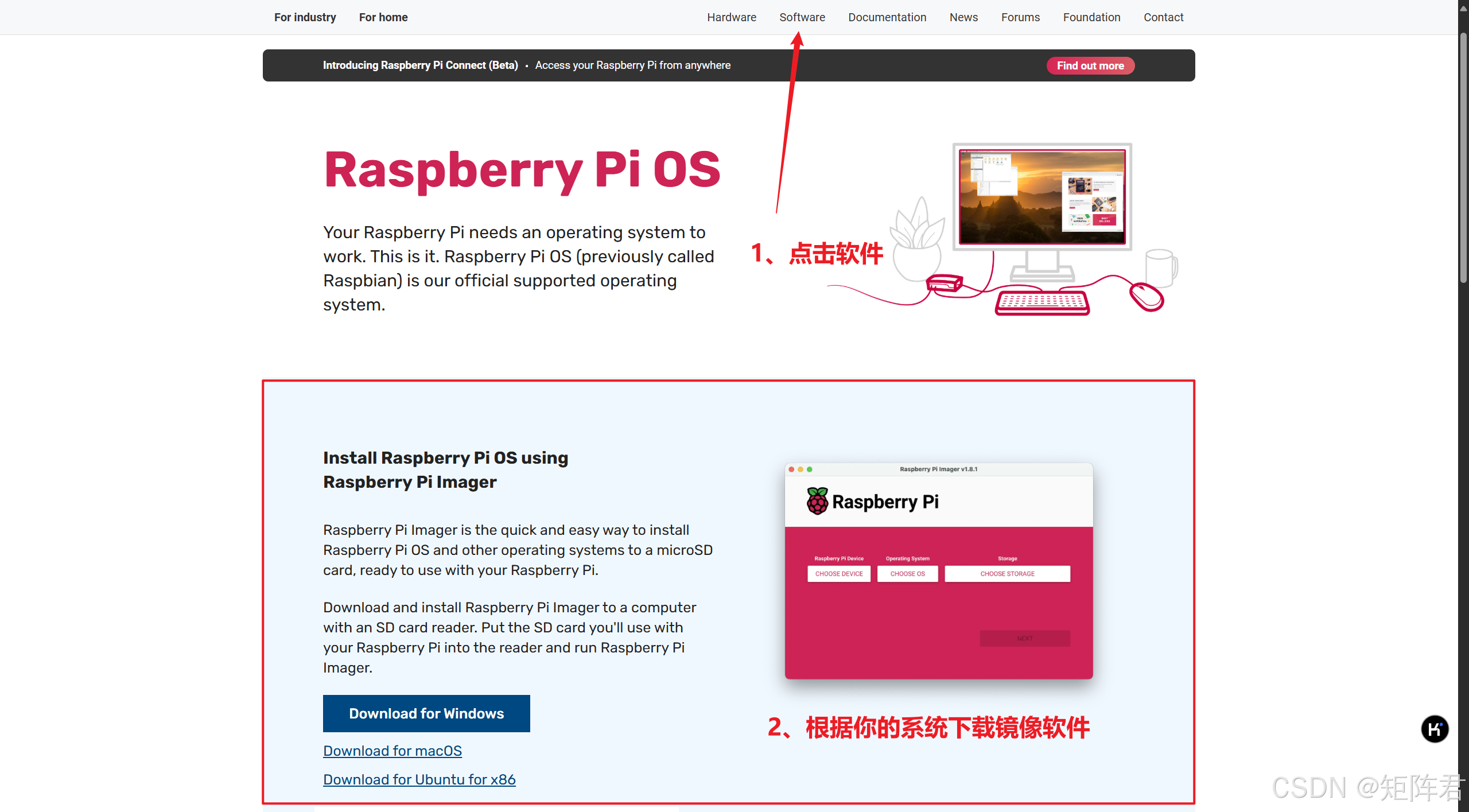

1.1：树莓派镜像软件下载

树莓派镜像下载软件链接：https://www.raspberrypi.com/software/.

1.2：树莓派烧入镜像准备工作

首先你要有一张TF内存卡、读卡器当然速度越快越好 8G以上最佳

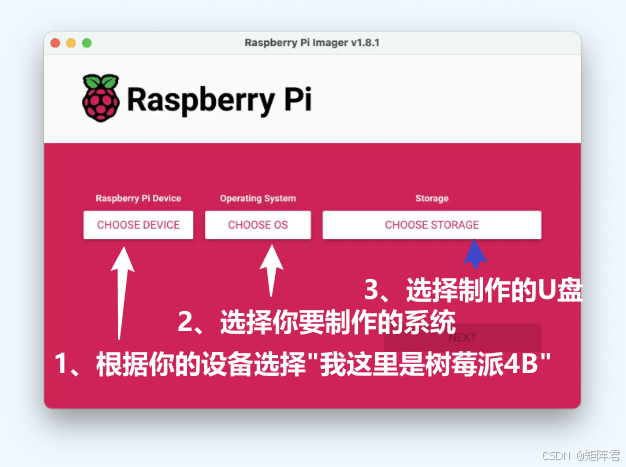

读卡器插入电脑： 选择好你所需要的系统，版型，制作U盘后就可以下载了
下载镜像完成后： 将读卡器插入树莓派，这时系统就能正常开机运行了(我这里只说有显示器、hdmi线的)没有的就自己想办法，也可以使用vnc远程连接。具体配置不赘述了。

1.3：树莓派镜像软件使用

---

二、树莓派系统更新与换源

2.1：系统更新

sudo apt-get update

sudo apt-get upgrade

2.2：换源

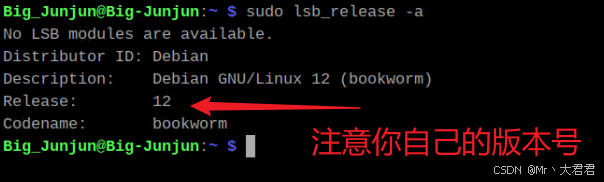

• 2.2.1：检查自己的版本(10-11-12版本不同换的源也不同)

sudo lsb_release -a

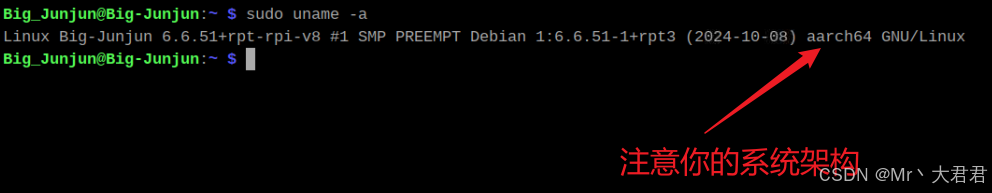

• 2.2.2：查看自己的系统架构

sudo uname -a

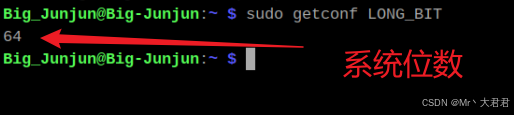

• 2.2.3：查看自己系统位数

sudo getconf LONG_BIT

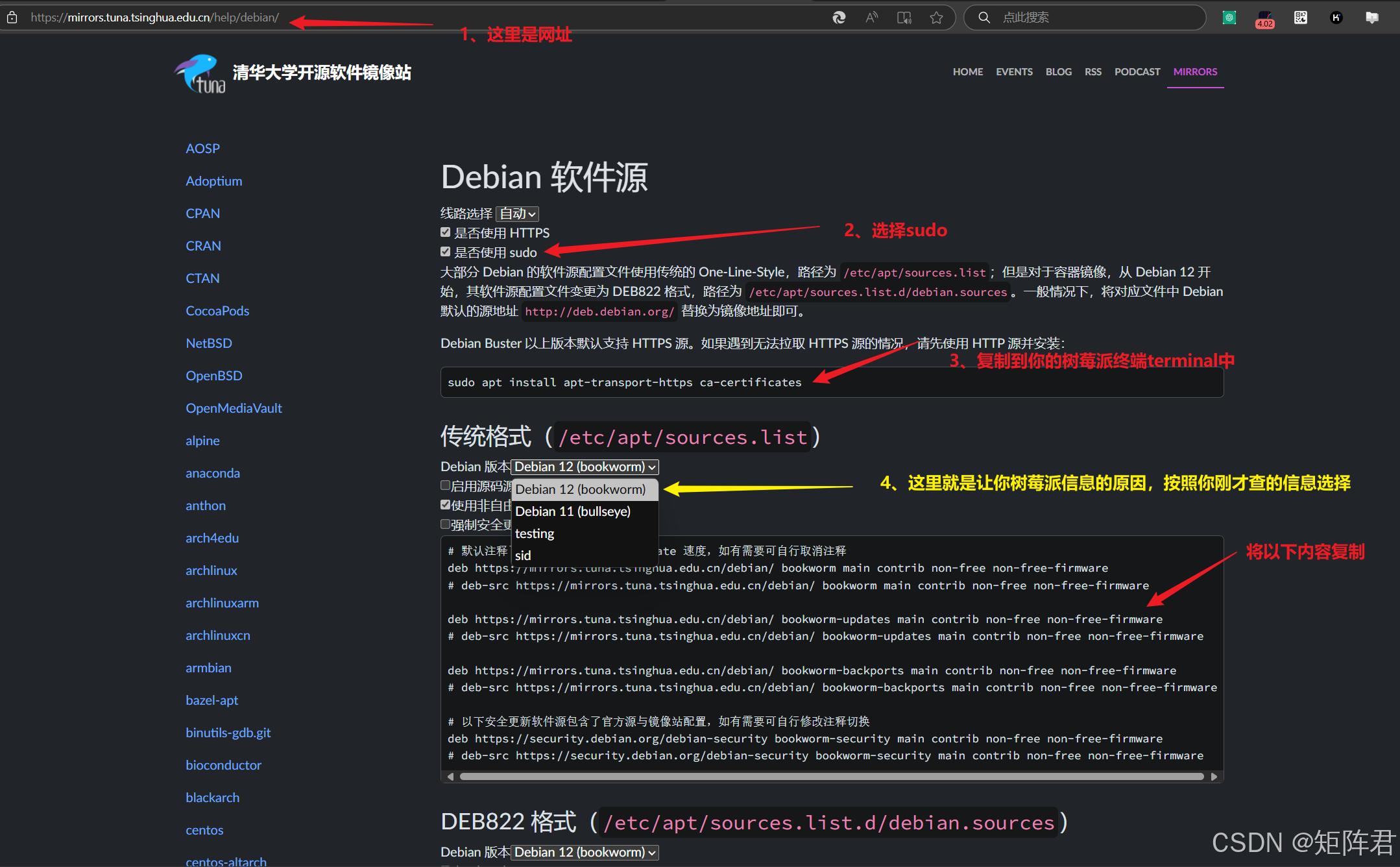

• 2.2.4：登录debian镜像站
  清华大学开源软件镜像站：https://mirrors.tuna.tsinghua.edu.cn/help/debian/

• 2.2.4：换源
  打开 sources.list 将刚才复制的内容替换上去即可

sudo nano /etc/apt/sources.list

不知道进入到nano后怎么操作的看这里：ctrl+o 保存一下 ctrl+x退出 输入Y 回车

• 2.2.5：换源后更新

sudo apt-get update

sudo apt-get upgrade

2.2：VNC远程连接配置

• 2.2.1:更新源

sudo apt-get update

• 2.2.2:安装vnc

sudo apt-get install realvnc-vnc-server realvnc-vnc-viewer

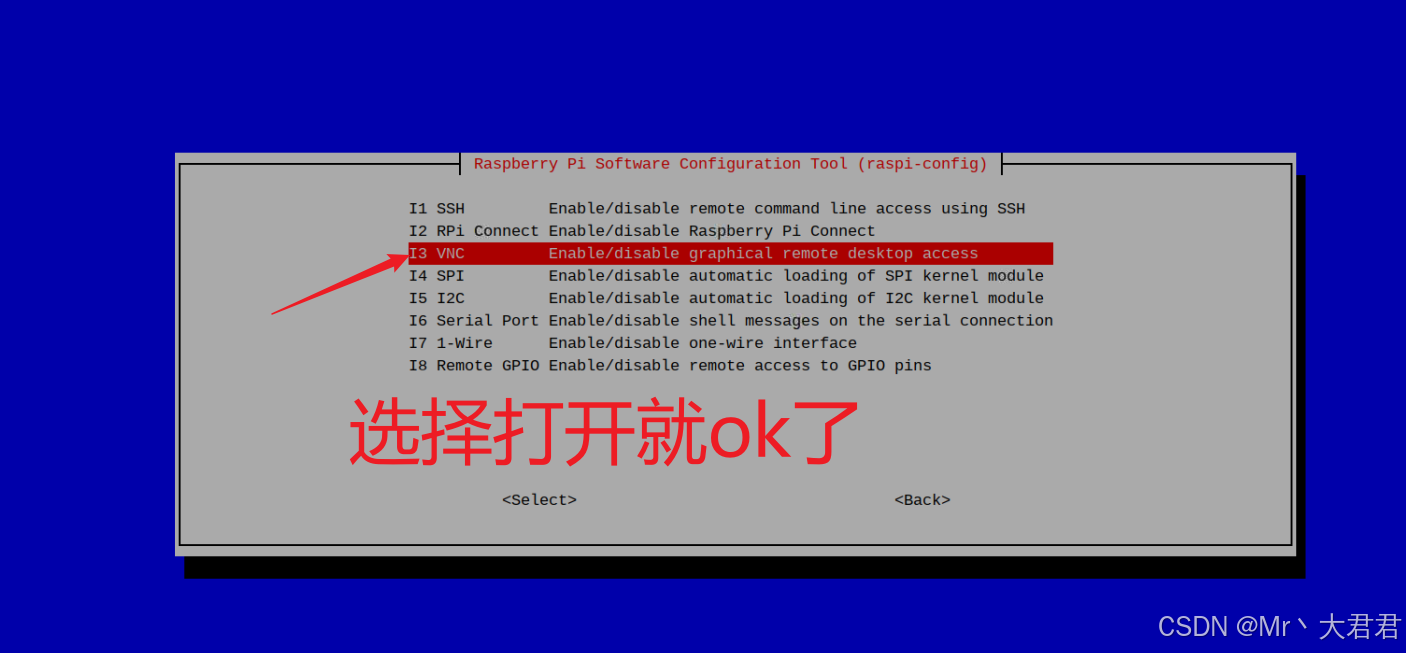

• 2.2.3:重新打开vnc

sudo raspi-config

---

三、Qt下载与安装

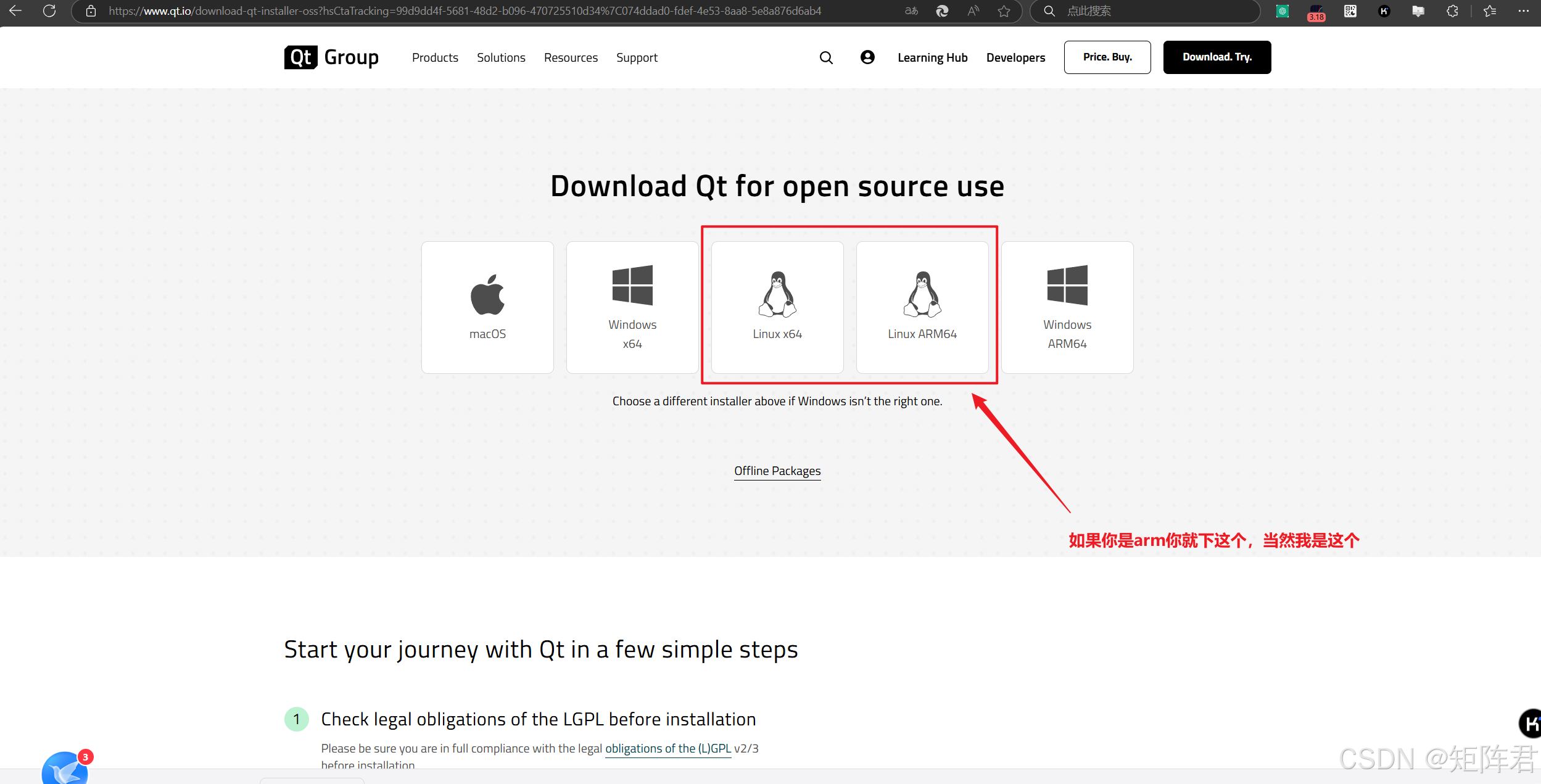

3.1：Qt在线安装软件下载

Qt官网：https://www.qt.io/download-qt-installer-oss

3.2：安装Qt

首先：你要有一个账号用微软邮箱注册一个就可以了不过多的叙述了

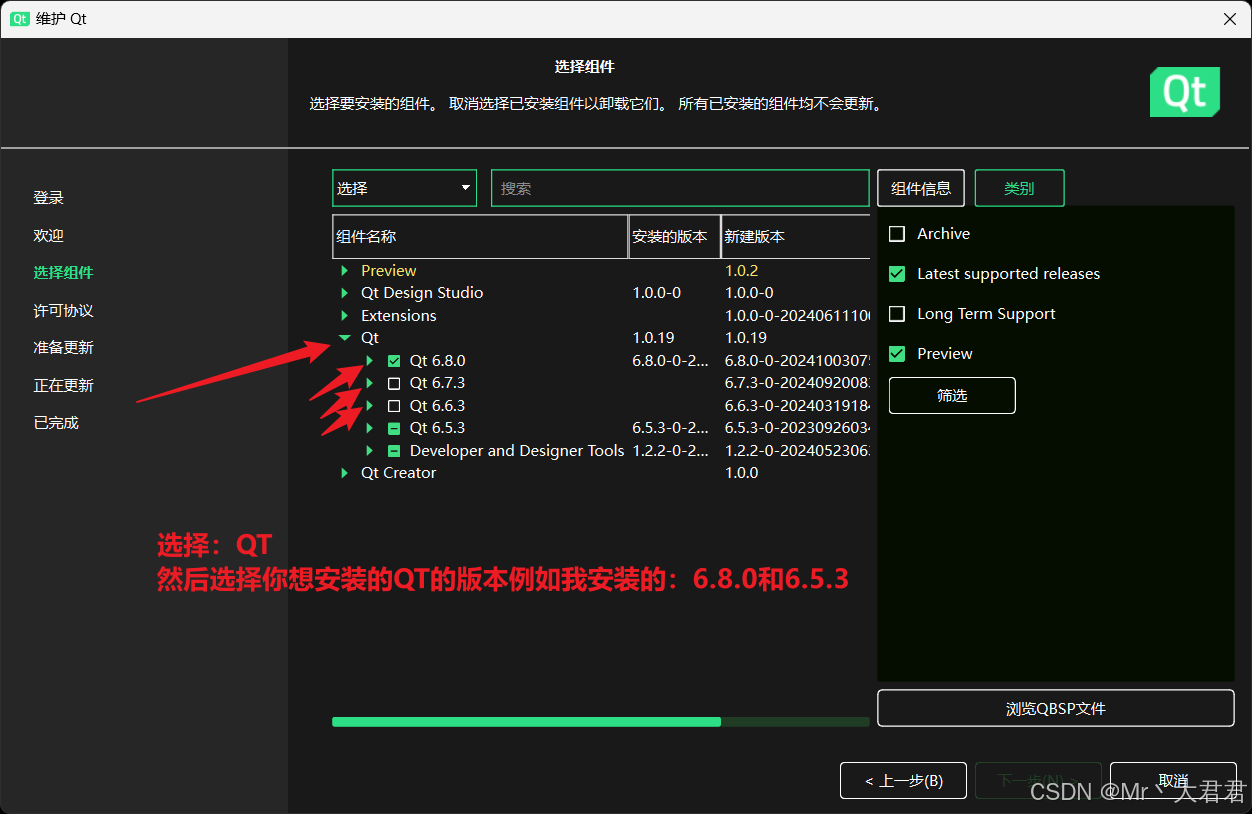

其次：跟着步骤下一步下一步就OK了，在选择Qt的时候按你需求选择好具体用哪个版本
最后：安装即可

---

四、安装GPIO控制所需要的库：WiringPi

因为我是4B的板子没办法使用网上直接下载的wiringpi 因为他的版本是2.5 我需要2.5以上的版本所以我下载了3.0以上的
我现在列举两个方案，当然我是第二个方案成功的

4.1：两种下载方案

• 4.1.1：方案1 - 官方下载 (不过多赘述直接上代码)

//首先进入到tmp文件夹中
sudo cd /tmp
//其次开始下载官方的库
sudo wget https://project-downloads.drogon.net/wiringpi-latest.deb
//最后安装
sudo dpkg -i wiringpi-latest.deb

当然我没成功其中的原因我基本已经找到了，如果现在让我使用这个方法我觉得我还是能成功的，一会结尾说问题解决办法。

• 4.1.2：方案2 - github下载

//更新
sudo apt-get update
//下载git
sudo apt-get install git
//查看版本
sudo git --version

git下载完成就开始拉取wiringpi

//首先进入到tmp文件夹中
sudo cd /tmp
//其次开始下载git的库
sudo git clone https://github.com/WiringPi/WiringPi.git
//下载完后进入文件夹 /WiringPi 当然你这会在/tmp中别忘了，别走错了，走错了我也救不了你
sudo cd /WiringPi
//开始运行build
sudo ./build

• 4.1.3：查看gpio版本
  上述操完成不论是方法一还是方法二都进行下面这步：如果你有版本恭喜你安装成功，如果没有就跟我继续往下走

sugo gpio -v

• 4.1.4：无gpio版本 - 安装失败看这里

首先看报错是什么，我当时报错内容是(缺少libctpy.o.1) - 我第一想法是安装这个库

sugo apt-get install libctpy1

但是等我安装完成后再次：sudo ./build安装后还是出现缺少这个库，我意识到问题不对劲了。我开始搜所这个库

sugo find / -name libctpy.o.1

我发现我有这个库位置在：/usr/lib/arrch_某某xx/libctpy.o.1
我把这个创建符号链接到我得系统库目录/usr/lib就好了 - 问题就迎刃而解了

sugo ln -s /usr/lib/arrch_某某xx/libctpy.o.1  /usr/lib/libctpy.o.1

更新动态链接器

sugo ldconfig

4.2：wiringpi库的使用

//控制台使用：
sudo  gpio mode 0 IN //0号引脚 输入
sudo  gpio mode 0 OUT //0号引脚 输入
//写入
sudo  gpio write 0 0 //0号引脚：低电平
sudo  gpio write 0 1 //0号引脚：高电平
//读取
sudo gpio read 0 //读取0号引脚状态
//读取所有引脚信息
sudo gpio readall

---

五、Qt引用WiringPi库控制GPIO

如果你使用了以上的全部方法，发现qt没有办法正常的引用LIBS += -lwiringPi那就对了，因为你还需要添加lib到环境变量
注* 首先查看你的wiringpi的头文件和库在哪里 一般情况会在/usr/local/lib 与 /usr/local/include 这两个地方大家就自己去看吧

//打开环境变量文件
sudo nano ~/.bashrc
//打开环境变量后结尾处添加
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/lib
export CPATH=$CPATH:/usr/local/include
//以上两句添加完成后 ctrl+o保存 ctrl+x退出 y同意  随后让环境变量生效
sudo source ~/.bashrc

验证是否添加成功

sudo echo $LD_LIBRARY_PATH
sudo echo $CPATH

以上内容操作完成，你就可以去打开QT添加你的wiringpi库了！

//如果上述内容还是不行，那么你就用完整的路径去链接你的库，简单且暴力
LIBS += -L/usr/local/lib -lwiringPi

下面为QT控制GPIO引脚简单操作，大家可自行查看

//.pro文件中引入库：
LIBS += -lwiringPi
//如果库连接不到就是用绝对路径，高效暴力
LIBS += -L/usr/local/lib -lwiringPi
//头文件 引用
#include <wiringpi.h>
//初始化与简单设置模式读写
    wiringPiSetup();        //初始化树莓派
    pinMode(1,OUTPUT);      //设置1号引脚为输出
    digitalWrite(1,HIGH);   //'HIGH'代表高电平，相当于1，’LOW‘则为低电平，相当于’0‘
    digitalRead(1,LOW);     //'HIGH'代表高电平，相当于1，’LOW‘则为低电平，相当于’0‘
//时间函数
    delayMicroseconds(unsigned int howLong); //微妙延迟 最大71分钟
    delay (unsigned int howLong);            //毫秒延迟最大79天
    unsigned int millis (void);              //返回毫秒
    unsigned int micros (void);              //返回微妙
//PWM输出 引入头文件
#include <softPwm.h>
    softPwmCreate (1, 0, 100);  // 设置GPIO.1为PWM输出
    softPwmWrite(1,val);        // 输出占空比为val/100的pwm波
    softPwmStop(pwm_pin);       //停止PWM输出

好了到这里基本就更新完毕了，本文张会持续更新，欢迎大家的相互讨论与学习！
希望在此基础上，同大家一块进步，节约配置时间与开发时间的成本！

---

— — Mr丶大君君 — —

---
