catia出工程图时，销控/基准孔符号制作以及添加

1.零件投影视图后，点击工程图--新建详图（不是新建视图）

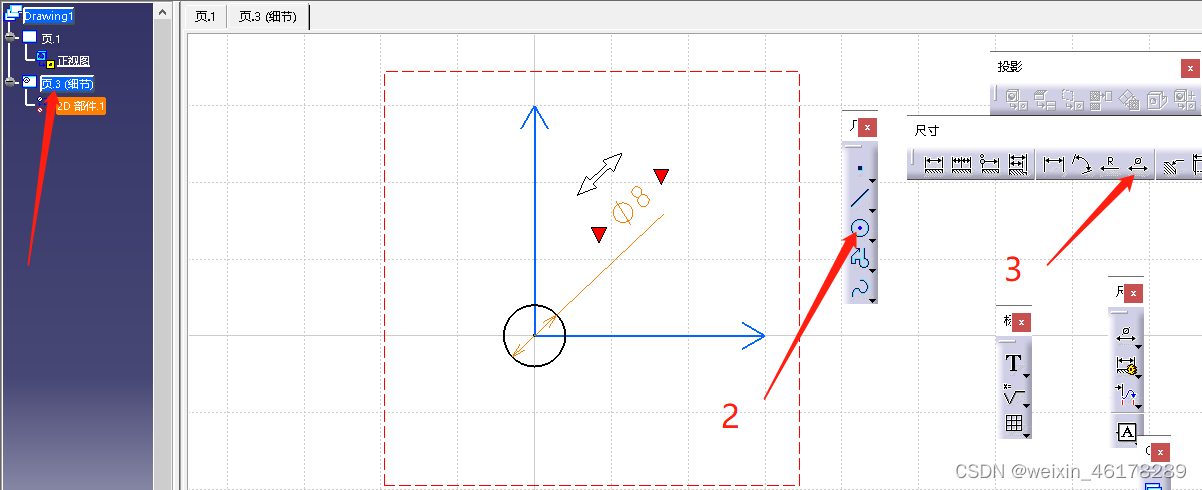

2.点击后会出现一个页面，点击 “圆 ”命令，以坐标中心画一个圆，之后选 “直径尺寸” 标注圆直径，之后可以修改直径数值，按照自己需要给6mm,8mm,10mm，之后删除标注数值；

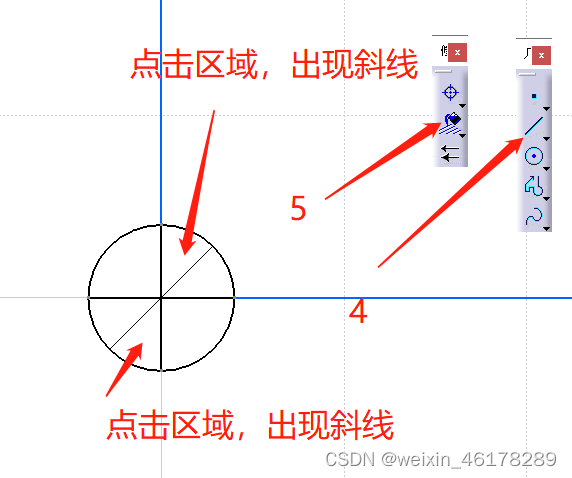

3.点击 ：直线“ 命令，在圆心画两个线段，之后点击  修饰--”创建区域填充“命令，分别在圆的对角点击一下，会出现如图所示的一个斜线

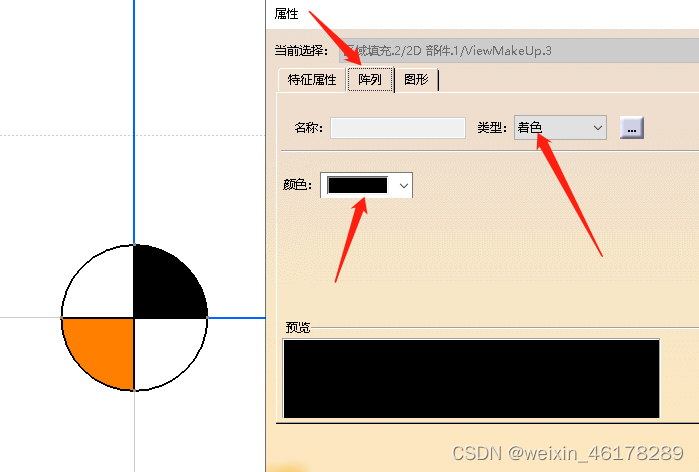

4.双击斜线，调到阵列界面，类型改为 着色，颜色改为 黑色，

5.之后把之前画的  圆和直线  隐藏掉就可以了。

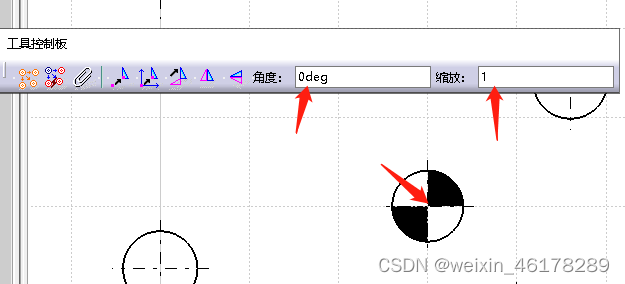

6，视图添加符号，先把视图激活（双击），之后点击 工程图---实例化2D部件，回到销孔符号所在的页面，选中 销孔符号，圆心对齐，选择要缩放以及角度大小（一般不改）之后点击空白处就可以了，这样一个销孔符号就添加好了
