电子元器件——电容

电容——阻止电压突变

计算公式

通用公式C=Q/U，平行板电容器专用公式：板间电场强度E=U/d

关键参数

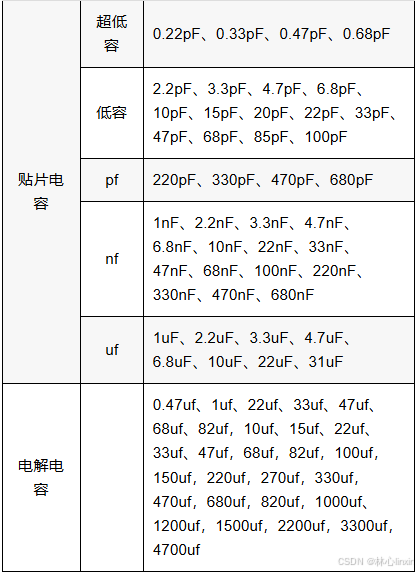

①标称电容量C

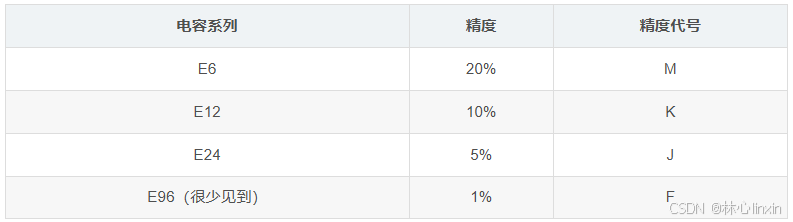

②精度

③额定工作电压（耐压）：2.5V、4V、6.3V、10V、16V、25V、50V、63V、100V、200V、250V、450V、500V、630V、1KV、1.5KV、2KV、2.5KV、3KV等

④等效串联电阻ESR

容量越大，ESR越小；低频时ESR高，高频时ESR低；高温会使ESR增大

ESR陶瓷电容<ESR钽电容<ESR电解电容

⑤绝缘电阻：施加在电容上的直流电压和漏电流之比，绝缘电阻越大，电容漏电越小，越好，MLCC的绝缘电阻远大于电解电容

⑥漏电流DCL：随温度和工作电压的增加而增加，是评估电解电容性能高低的最重要的决定性参数

⑦耗散因数DF：电容每周期损耗的能量和存储的能量之比，随频率增加而增加

DF = tan δ(损耗角) =  ESR / Xc  = (Rs) * (ωC)

⑧品质因数：高Q值表示电容器能够储存更多的能量并具有较低的损耗，在高频应用中能提供更好的性能和更低的信号衰减

作用

（1）储能

（2）滤波（大电容滤低频，小电容滤高频）

（3）耦合（隔直通交）

（4）退耦（消除多级放大器之间的有害低频交连）

（5）高频消振（音频负反馈放大器中消除高频啸叫）

（6）谐振（LC谐振电路）

（7）旁路

（8）中和（收音机高频和中频放大器、电视机高频放大器中，消除自激）

（9）定时

（10）积分

（11）微分

（12）补偿

（13）自举（通过正反馈的方式少量提升信号的正半周幅度）

（14）分频（扬声器分频电路）

（15）负载电容（将石英晶体谐振器的工作频率调到标称值）

阻抗-频率特性

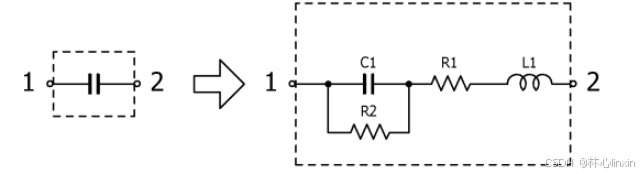

等效电路

复阻抗公式

R>>1/wC，即

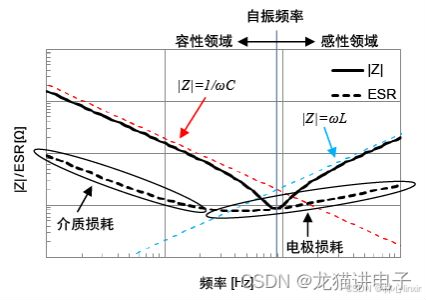

|Z|/ESR频率特性曲线：低频成容性，高频成感性，在共振点w=1/√LC（此时共谐振频率f= 1/2π√LC）阻抗Z=RESR达到最小，电容滤波效果最好



MLCC

物理结构：由极薄的陶瓷介质膜片和印刷在陶瓷片上面的电极材料(多数为镍)以错位方式层叠而成

尺寸

英制尺寸	公制尺寸	长度及公差	宽度及公差	厚度及公差
0402	1005	1.00±0.05	0.50±0.05	0.50±0.05
0603	1608	1.60±0.10	0.80±0.10	0.80±0.10
0805	2012	2.00±0.20	1.25±0.20	0.70±0.20 1.00±0.20 1.25±0.20
