交换机和路由器技术-08-路由器上配置DHCP

在路由器上配置DHCP

目的：使客户机可以通过路由器所提供的DHCP服务获取到IP地址

DHCP介绍：动态主机配置协议

主要是为客户机提供TCP/IP参数：IP地址、子网掩码、网关、DNS服务器地址

思路

定义DHCP地址池

第一步：定义池的名字

R1(config)#ip dhcp pool dh01

第二步：指定分配的网络范围：网络地址和子网掩码

R1(dhcp-config)#network 192.168.10.0 255.255.255.0

第三步：指定默认网关

R1(dhcp-config)#default-router 192.168.10.254

第四步：指定DNS服务器地址

R1(dhcp-config)#dns-server 114.114.114.114

指定保留地址（可选项）

R1(dhcp-config)#ip dhcp excluded-address 192.168.10.1 192.168.10.50

DHCP实验

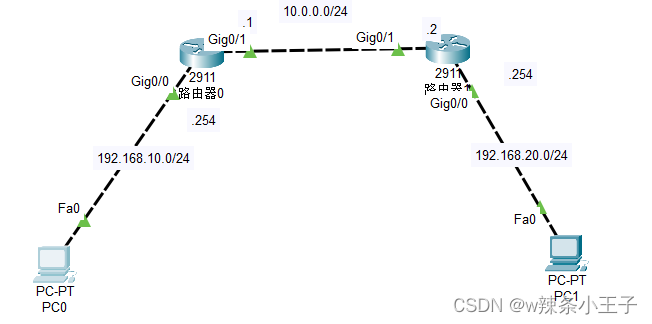

搭建如下拓扑，完成ip地址配置和静态路由配置

要注意的是：配置静态路由，在R1上配置为 ip route 192.168.20.0 255.255.255.0 g0/1

                                                在R2上配置为 ip route 192.168.10 255.255.255.0 g0/1

两个路由器上都要配置静态路由，原因很简单，对于PC0来说，PC1与它不在同一个网段内，需要跨网段通信，此时路由器里对于这种间接路由又没有记录，所以需要配置静态路由，然而静态路由是单向的，配置完路由器0后，PC0发送信息可以到达PC1，但是PC1返回消息遇到路由器1，其路由表中没有关于PC0所在网段记录，就无法到达，会导致PC之间不能通信

完成以下配置

Router(config)#

Router(config)#ip dhcp pool dh02                       //设置地址池名称

Router(dhcp-config)#network 192.168.20.0 255.255.255.0  //设置网段、子网掩码

Router(dhcp-config)#default-router 192.168.20.254       //设置默认网关

Router(dhcp-config)#dns-server 114.114.114.114         //设置DNS服务器地址

Router(config)#ip dhcp excluded-address 192.168.20.1 192.168.20.10
                           //设置保留地址，意思是1~10这段地址不放入地址池分配

查看实验效果
