导弹控制率设计-比例导引法的Matlab与Simulink实现
基本原理
利用 q ˙ = k ϵ ˙ \dot{q} = k \dot\epsilon q˙=kϵ˙ 其中 q q q 为目标与观测点的夹角, ϵ \epsilon ϵ为飞行器与观测点的夹角
q q q可用目标与观测点的 X X X方向距离, Y Y Y方向距离进行表示, ϵ \epsilon ϵ 同理。
Simulink实现

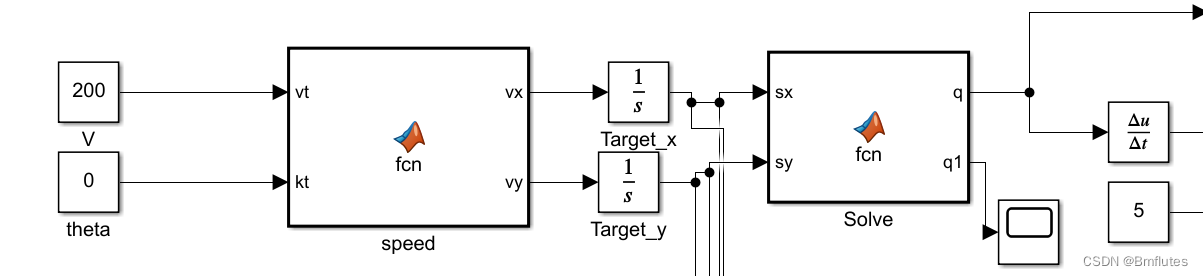

输入目标的速度
V
V
V,飞行角度
θ
\theta
θ,利用积分器分别对
V
x
,
V
y
V_x,V_y
Vx,Vy进行积分求得
S
x
,
S
y
S_x,S_y
Sx,Sy,反解出此时的角度
对角度进行微分求得
q
˙
\dot{q}

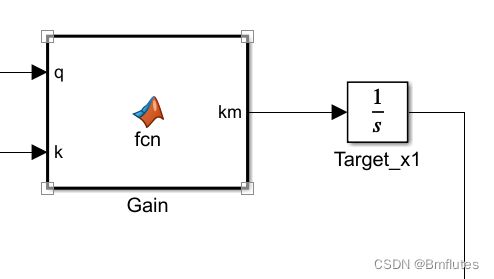

q˙,并设定增益值,求得
ϵ
˙
\dot{\epsilon}
ϵ˙

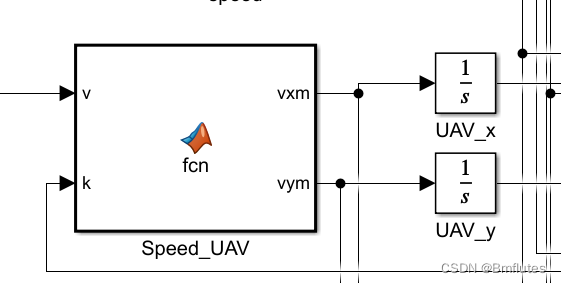

积分后输入飞行器的飞行角度控制中,求得飞行的
X
,
Y
X,Y
X,Y方向速度,积分得到
X
,
Y
X,Y
X,Y方向的位移

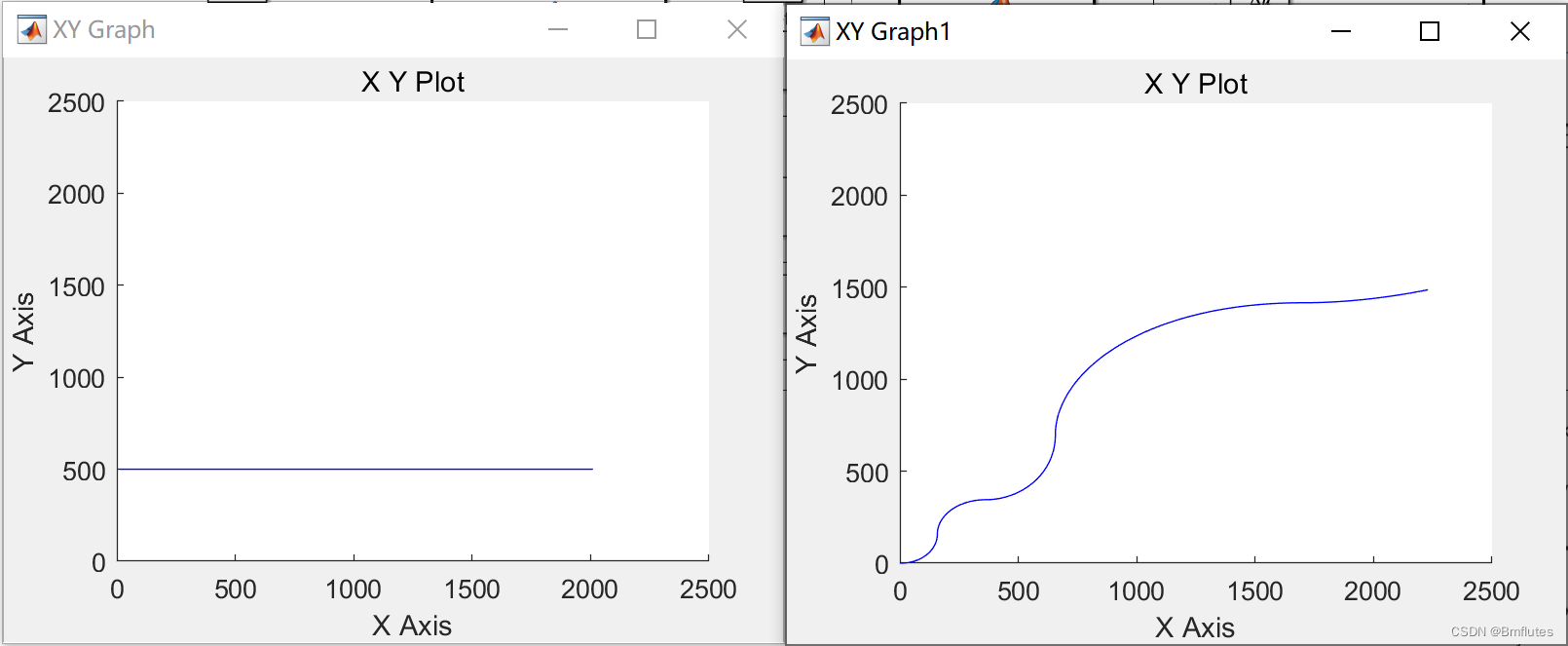

利用X-Y Graph绘制相应的曲线。
利用OUT输出至workspace,进行绘图重现
输出的为目标位移与飞行器位移
注:
- 此处设置目标角度为0,沿 X X X轴方向飞行
- 积分初值对应的起始位置点
- 由于飞机速度快,基本会飞到目标前面
Matlab 进行绘图重现

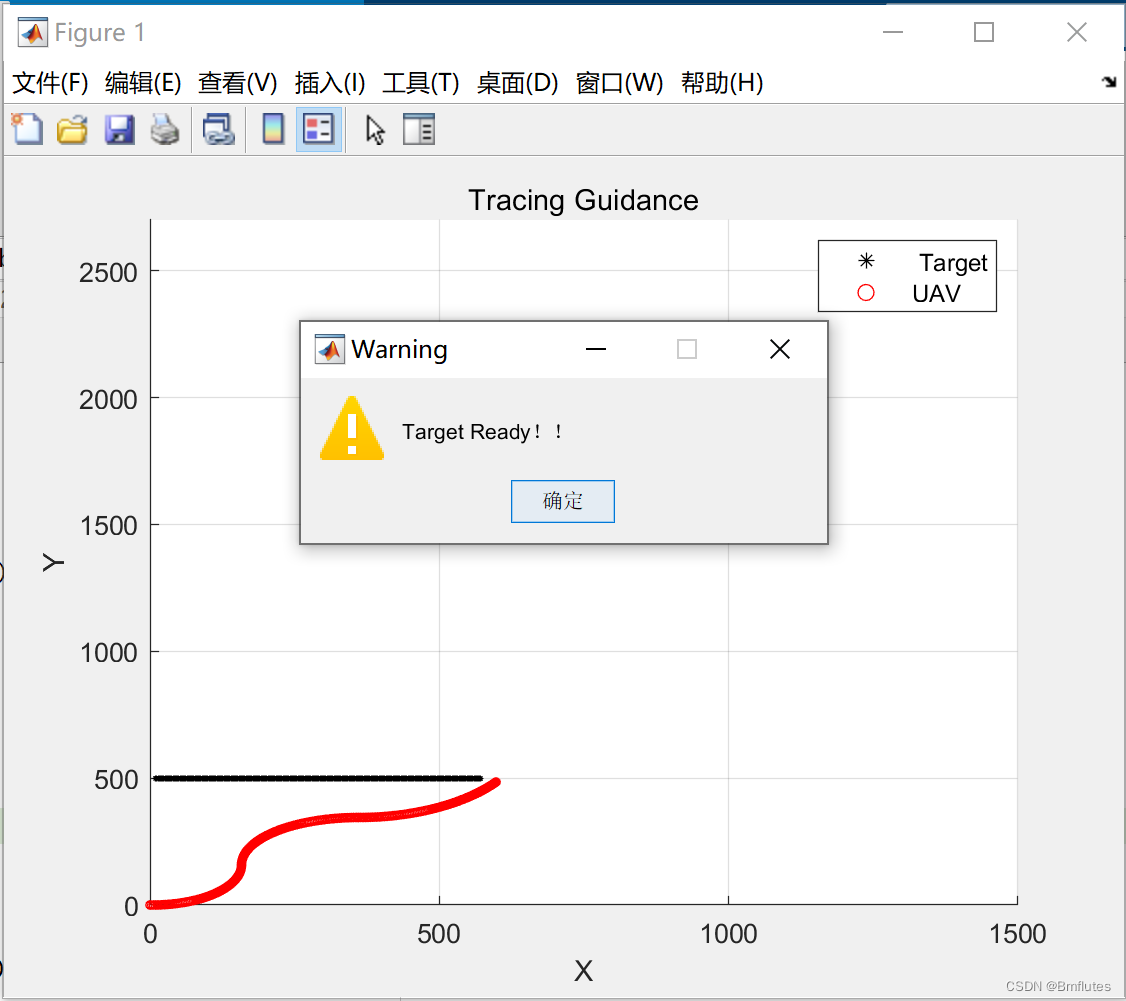

实现效果
源代码
%读取数据
x1= out.yout{1}.Values.Data;
y1=out.yout{2}.Values.Data;
x2 = out.yout{3}.Values.Data;
y2 = out.yout{4}.Values.Data;
%绘制图像
for t =1:1:1000
xlim([0,1500]);
ylim([0,2700]) ;
if (abs(x1(t)-x2(t))+abs(y1(t)-y2(t))>40) %设定跟踪阈值
scatter(x1(t),y1(t),5,'k','*');
hold on
grid on
scatter(x2(t),y2(t),10,'r','o');
legend(' Target' ,'UAV') ;
xlabel('X');
ylabel('Y');
pause(0.00000001);
title('Tracing Guidance');
else
warndlg('Target Ready!!','Warning');%显示完成
break
end
end
注意:由于加入了跟踪阈值,会导致绘图越来越慢,可根据需要删去
