双端口存储器原理实验

双端口存储器原理实验

一、 实验目的

• 了解双端口静态存储器IDT7132的工作特性及使用方法。
• 了解半导体存储器如何读写。

二、 实验设备

• TEC-4计算机组成原理实验系统1台
• 数字万用表1只

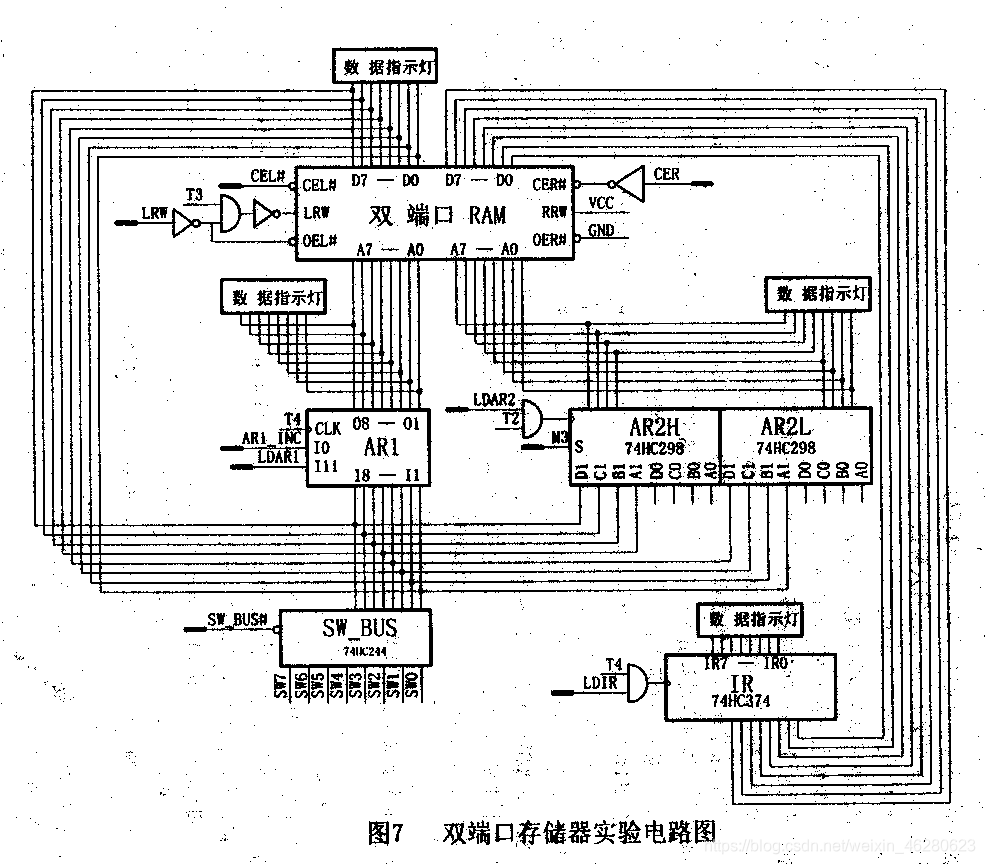

三、 实验电路

其中IDT7132为2K*8的芯片，它的使用与教材上讲的IDT7133相似，在图中输入地址A8-A10接地，实际可使用的存储容量为256字节。左端口的数据部分与数据总线DBUS7-DBUS0相联；右端口的数据引脚与指令传输线IN7-IN0连接，显示地址和IR中的数据用IR/DBUS切换。左端口地址由AR1提供，右端口地址由AR2（两片74HC298）提供，向AR1、AR2输入地址时注意，应切换AR1/AR2开关。

地址和输入数据均由SW7-SW0输入，左、右地址分别存在AR1、AR2中，并在输入时要注意AR1/AR2的切换。

四、 实验步骤

• IAR_BUS接VCC，ALU_BUS接GND，AR1_INC接GND，M3接VCC。

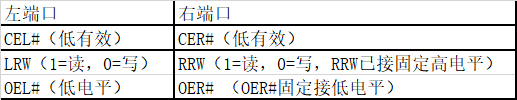

• 为了实现双端口RAM的左、右端口的操作，将所需要的控制信号与拨动开关相连，用拨动开关完成控制。DP=1，DB=0，DZ=0
• 合上电源，按CLR#
• 向10H单元送入11H，向20H单元送入22H
• 从左端口读出10H和20H单元的内容
• 从右端口读出10H和20H单元的内容送入IR中
• 从右端口读出存储器10H单元的数据，读出的数据送入IR中并在控制台的IR指示灯上显示。

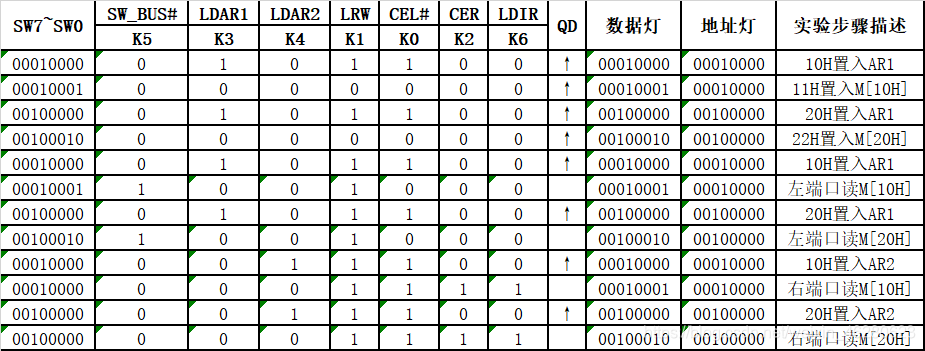

五、数据记录

思考题：

• 在什么情况下出现冲突？
  左右端口同时读主存同一个内存单元时会发生冲突，即AR1与AR2内容相同，且CEL#=0,CER=1,LRW=1时会发生冲突
• 出现冲突后，左/右端口在何种条件下可被访问？
  ①若保持右端口高电平，那么需要将左端口置为写操作或直接置CEL#=1使得左端口无法访问，此时可以通过右端口读取数据。
  ②将右端口CER=0，使得右端口被关闭，冲突解除，此时左端口可以进行读操作或者写操作
