二维轴对称导热数值模拟

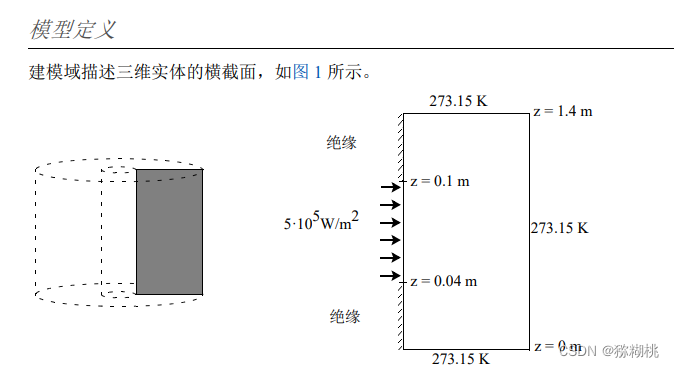

模型定义

在这里插入图片描述
包括三种边界条件：

  • 指定的热通量
  • 绝缘 / 对称
  • 指定的温度

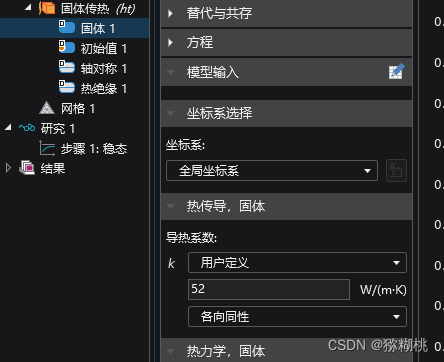

  • 导热系数 k 为 52 W/(m·K)。
  • 在这里插入图片描述

解析解

目标位置 （r = 0.04 m， z = 0.04 m）的基准结果是温度为 59.82°C (332.97 K)。

建模仿真

几何条件

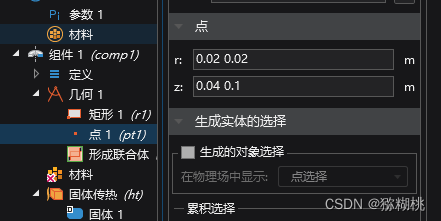

两个点是圆筒内壁上绝热壁和热通量边界条件的分界点

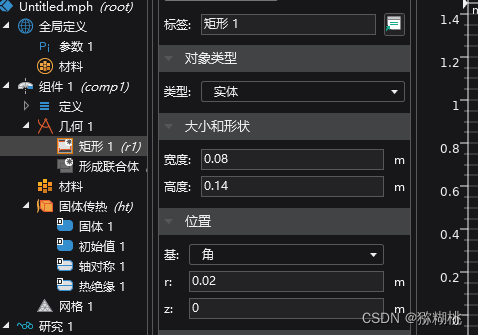

在这里插入图片描述
在这里插入图片描述

物理条件

在这里插入图片描述

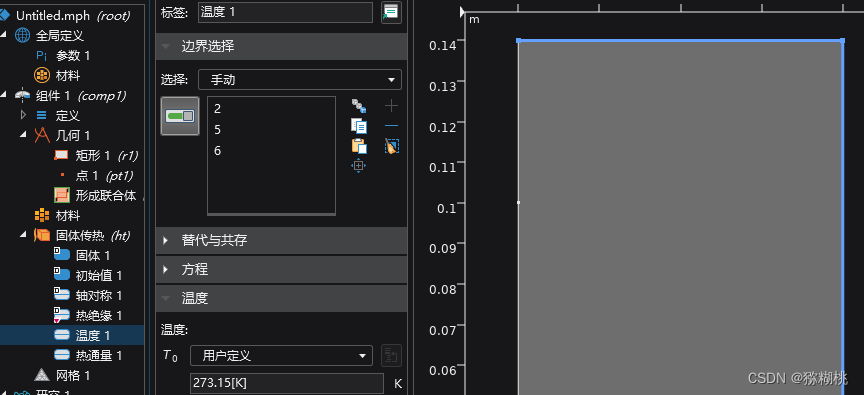

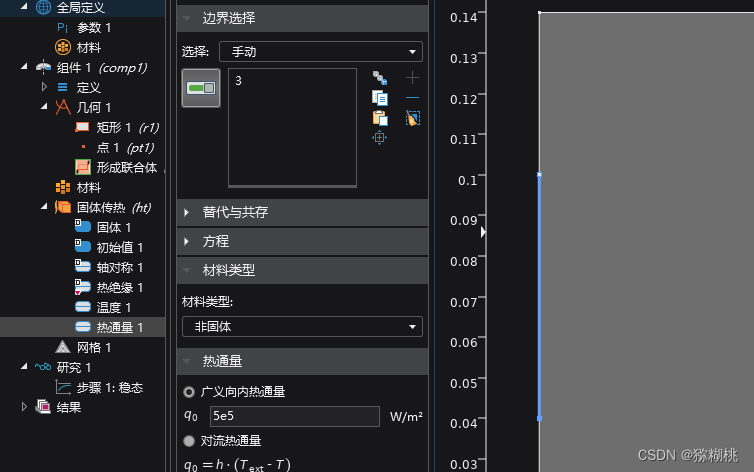

边界条件

绝热边界条件是默认的，不用设置
在这里插入图片描述
在这里插入图片描述

计算

在这里插入图片描述

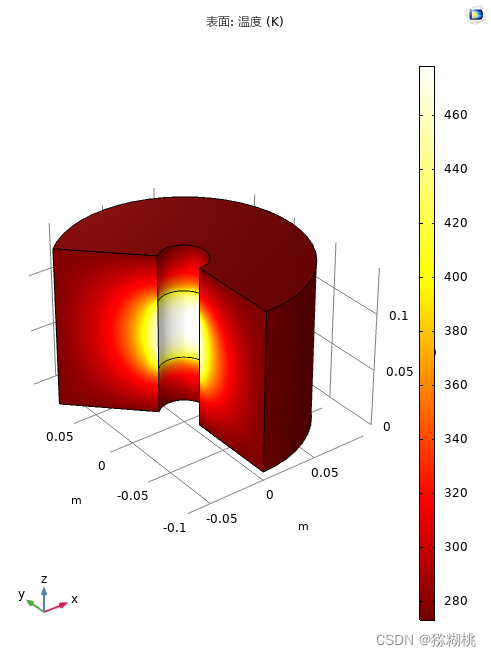

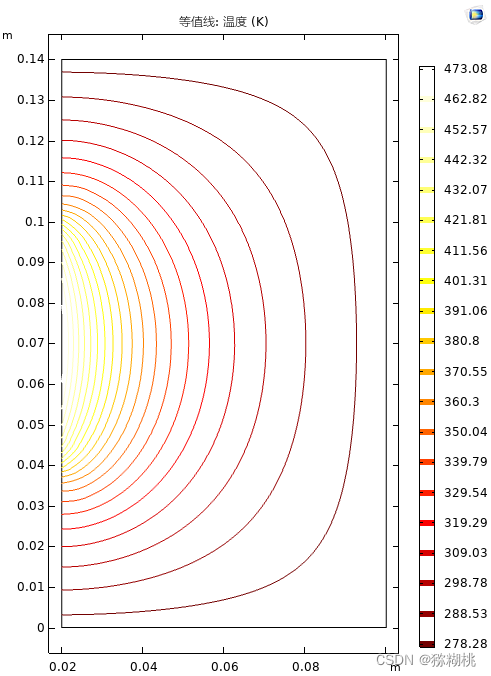

等温线

结果分析

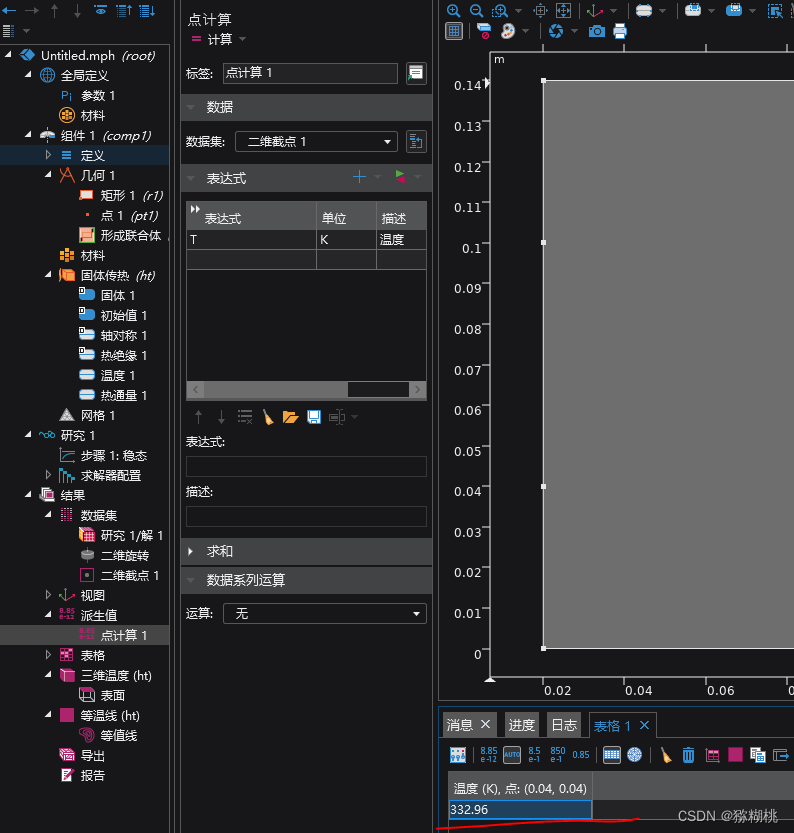

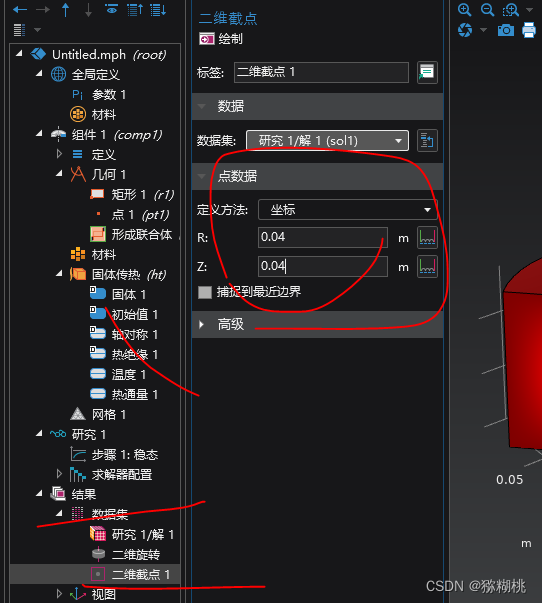

取点
在这里插入图片描述
在这里插入图片描述
计算结果为332.96K， 和标准值还是很接近的
