无人机航测流程—市县城镇开发边界内1:500地形图

1、项目概述

1.1 项目来源

根据湖南省自然资源厅发文的【湖南省基础地理信息数据更新技术规程】及【湖南省市县城镇开发边界内1:500地形图成果汇交规定】，针对市县城镇开发边界要求，设计 1：500地形图测量推荐方案。
（价格了解:13677346007）
1.2 测区范围

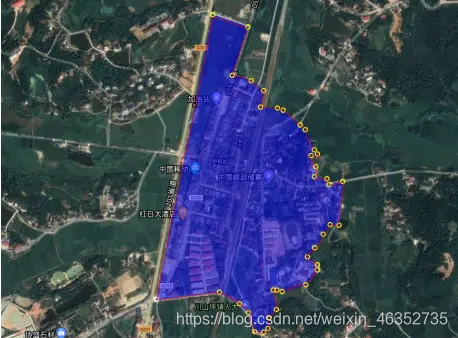

以川山坪镇郊区1.1KM2 地量项目为例，任务分布情况见图。

1.3 工作内容

本项目的工作任务为：采用无人机航空倾斜摄影采集测区的航空影像，对航空影像进行处理生成实景三维模型，同时采用三维测图的方法生产满足地形图测量精度要求的 1:500 数字线划图，之后对三维测图生产的 1:500 数字线划图进行调绘等。

地形图测量的任务包括以下几个方面：

1） 航空倾斜摄影测量：包括航空倾斜影像数据采集、内业三维建模、内业三维测图。

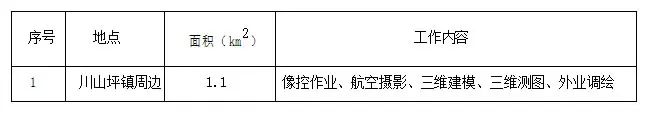

2） 外业调绘：包括对调查区域新增地物、阴影区地物、隐蔽区地物等变形严重内业三维测图精度不达标的地物点、界址点，根据外业补测成果进行数据编辑生成最终的满足地形图测量精度要求的 1：500 线划图工作。测区具体工作量如下表所示

2、测区自然地理概况和已有资料准备

2.1测区自然地理概况

2.1.1 作业区地形地貌

测区地形地貌都比较适合无人机航空摄影，房屋较为集中，可以整片测区采用M300RTK+102S五镜头飞行。

2.1.2 作业区气候情况

测区航摄作业的时间是12 月，气温在 20 度左右，天气多为多云和雨天不适合航测作业，冬天雾霾较多应该注意。

2.1.3 作业区飞行空域概况

测区附近没有机场，不影响无人机航摄作业。

2.2已有资料情况

1）、由甲方提供 WGS84 坐标系的测区范围数据。

2）、另通过收集摄区交通图、行政区划分图、地形图等资料，对航摄区域进行实地勘察，辅助航线设计、像控点布设等工作。

2.3、引用标准及作业依据

2.3.1基础标准

Ø 1）、《国家基本比例尺地形图分幅和编号》（GB/T 13989-2012 ）

Ø 2）、《国家基本比例尺地图图式第 1 部分：1∶500
