使用ST-LINk下载程序到STM32单片机

使用ST-LINk下载程序到STM32单片机

---

2024年10月15日21:43:48

1. 下载ST-LINK驱动

1.1 官方下载

1.1.1 官方下载地址

https://www.st.com/zh/development-tools/stsw-link009.html#get-software

1.1.2 官方下载步骤

1. 进入下载地址

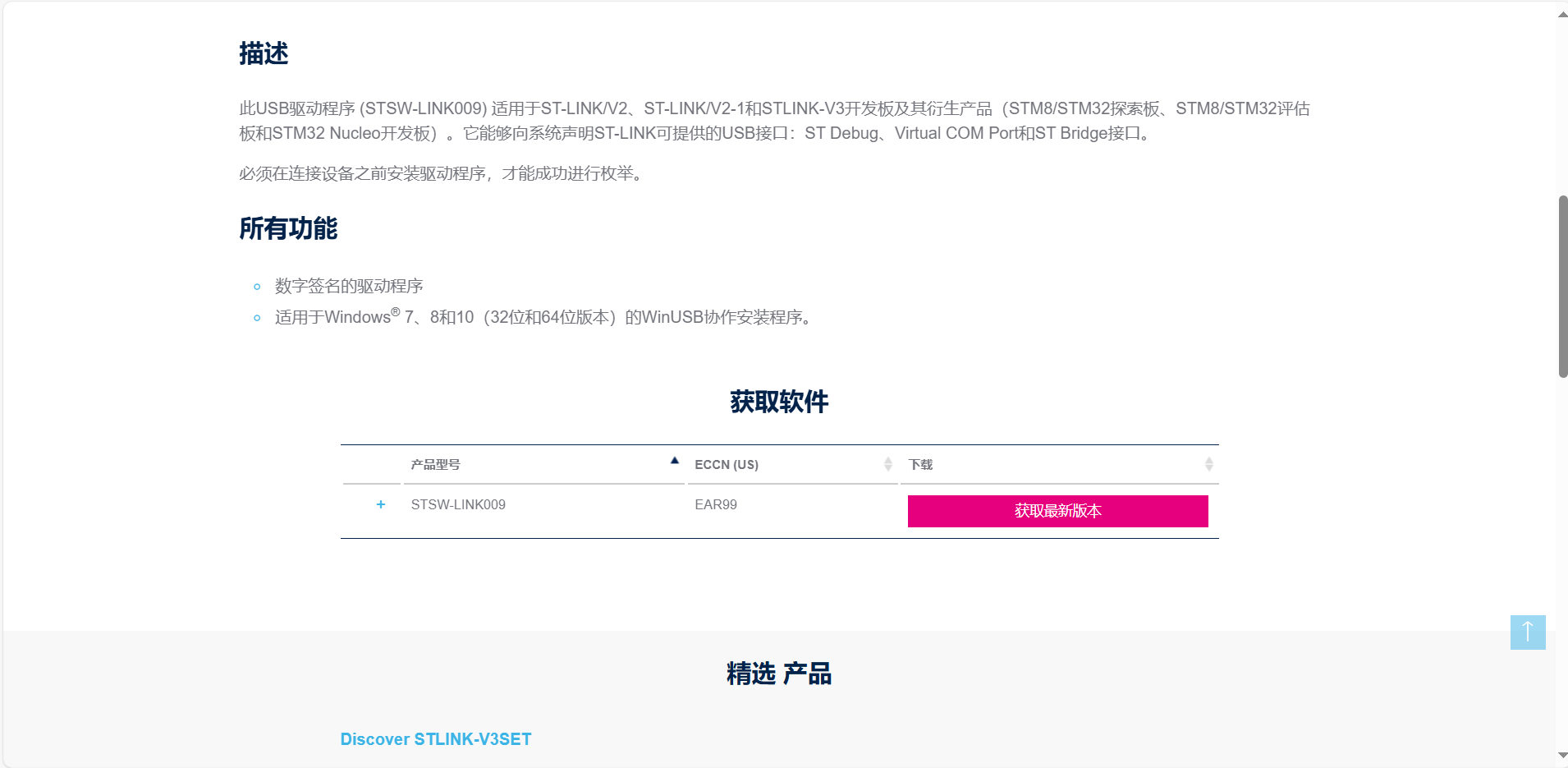

2. 向下滑动页面找到获取软件，并点击获取最新版本

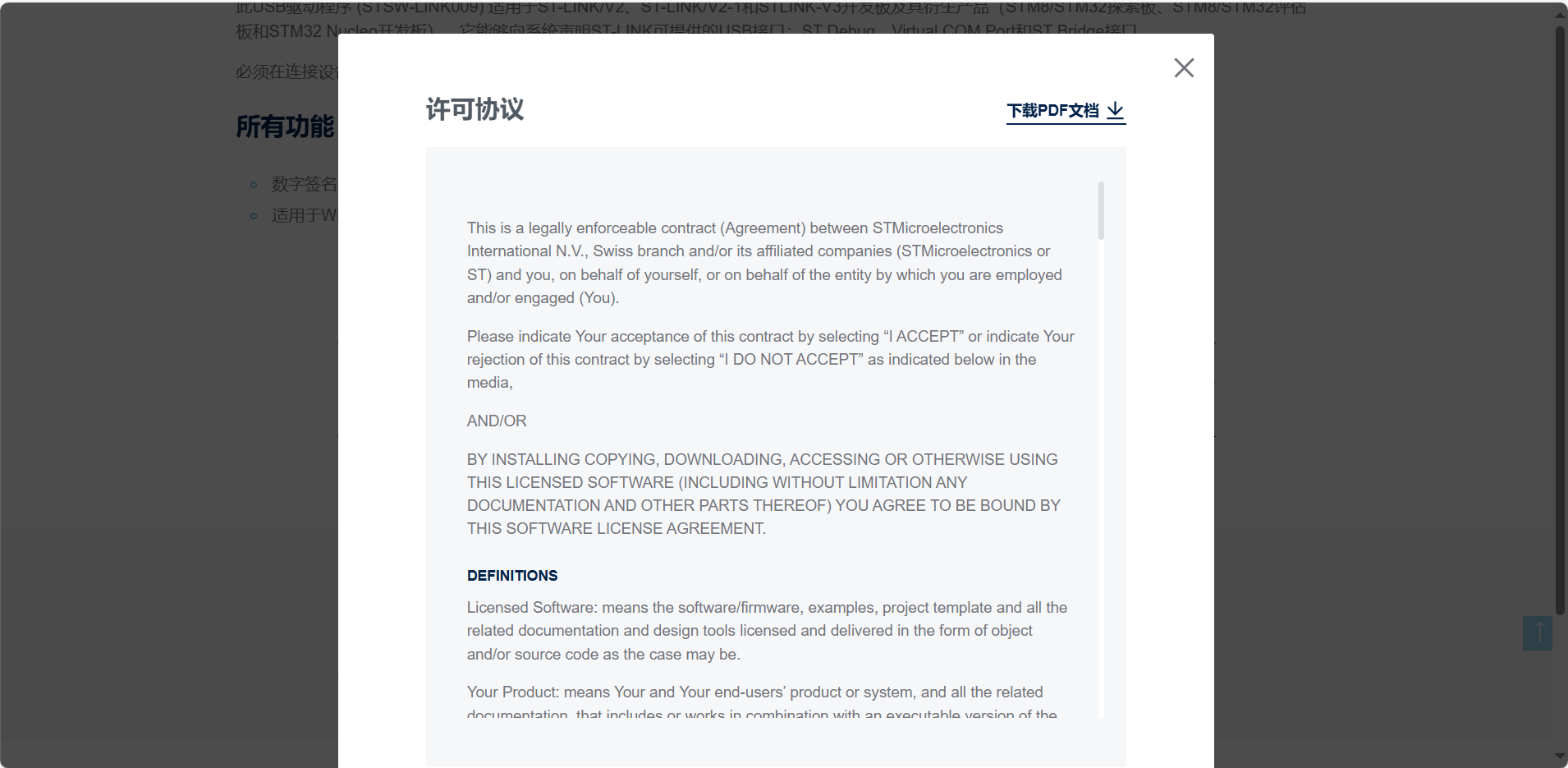

3. 弹出许可协议，最下方点击接受



4. 若没有MyST账户，按照提示创建账号即可（可能会因为网络原因，网页反应缓慢）

1.2 蓝奏云下载

https://wwwj.lanzouw.com/idluF2cmirpc
密码:8ozq

2. 安装ST-LINK驱动

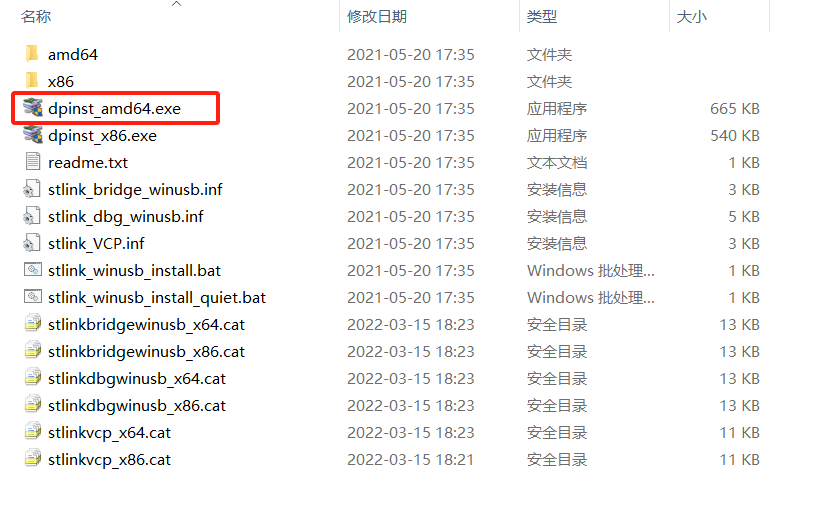

1. 解压下载好的压缩包，并点击dpinst_amd64.exe

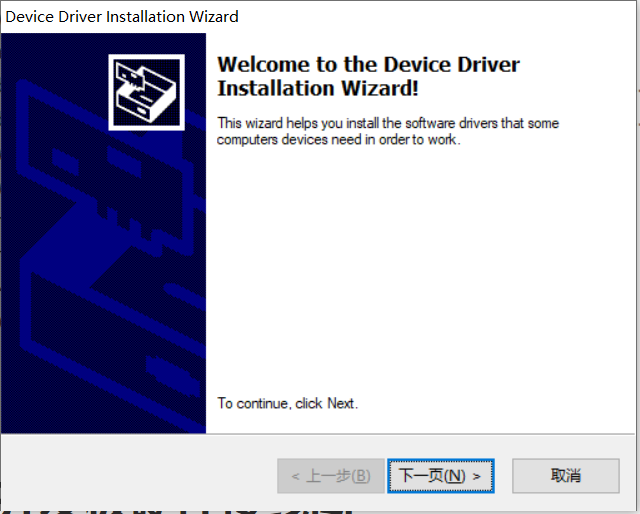

2. 点击下一页

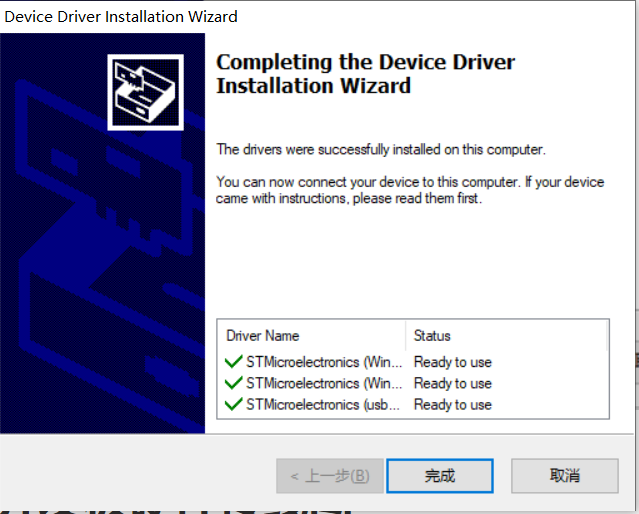

3. 点击完成，安装完成



3. 验证ST-LINK安装成功

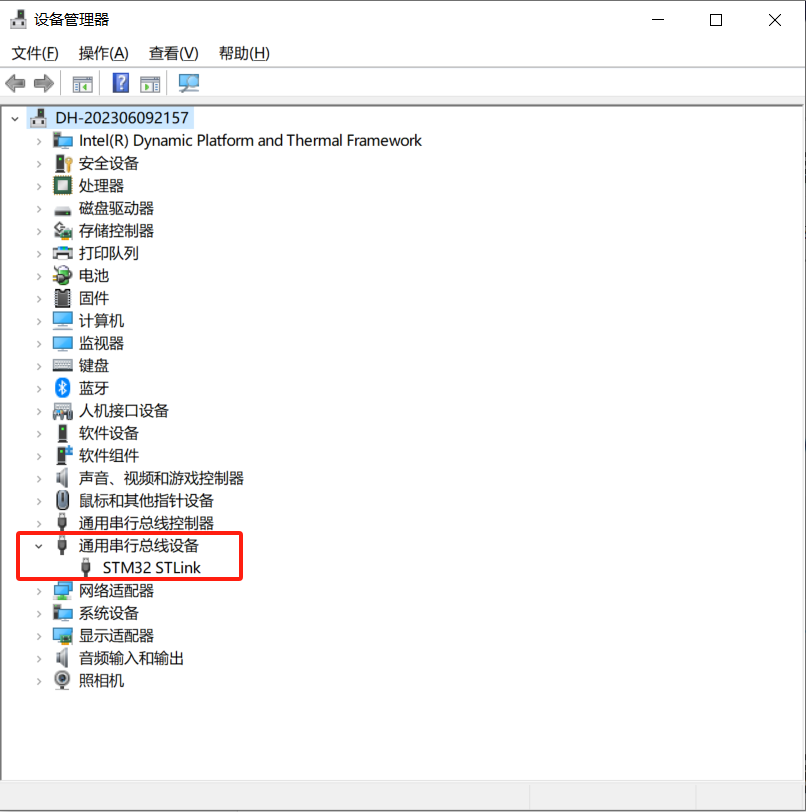

1. 使用快捷键“Win+R”打开运行窗口，在文本框中输入devmgmt.msc，点击确定，就可以打开设备管理器



2. 将STLink连接电脑，如果可以看到STLink驱动，表示驱动已经安装完成

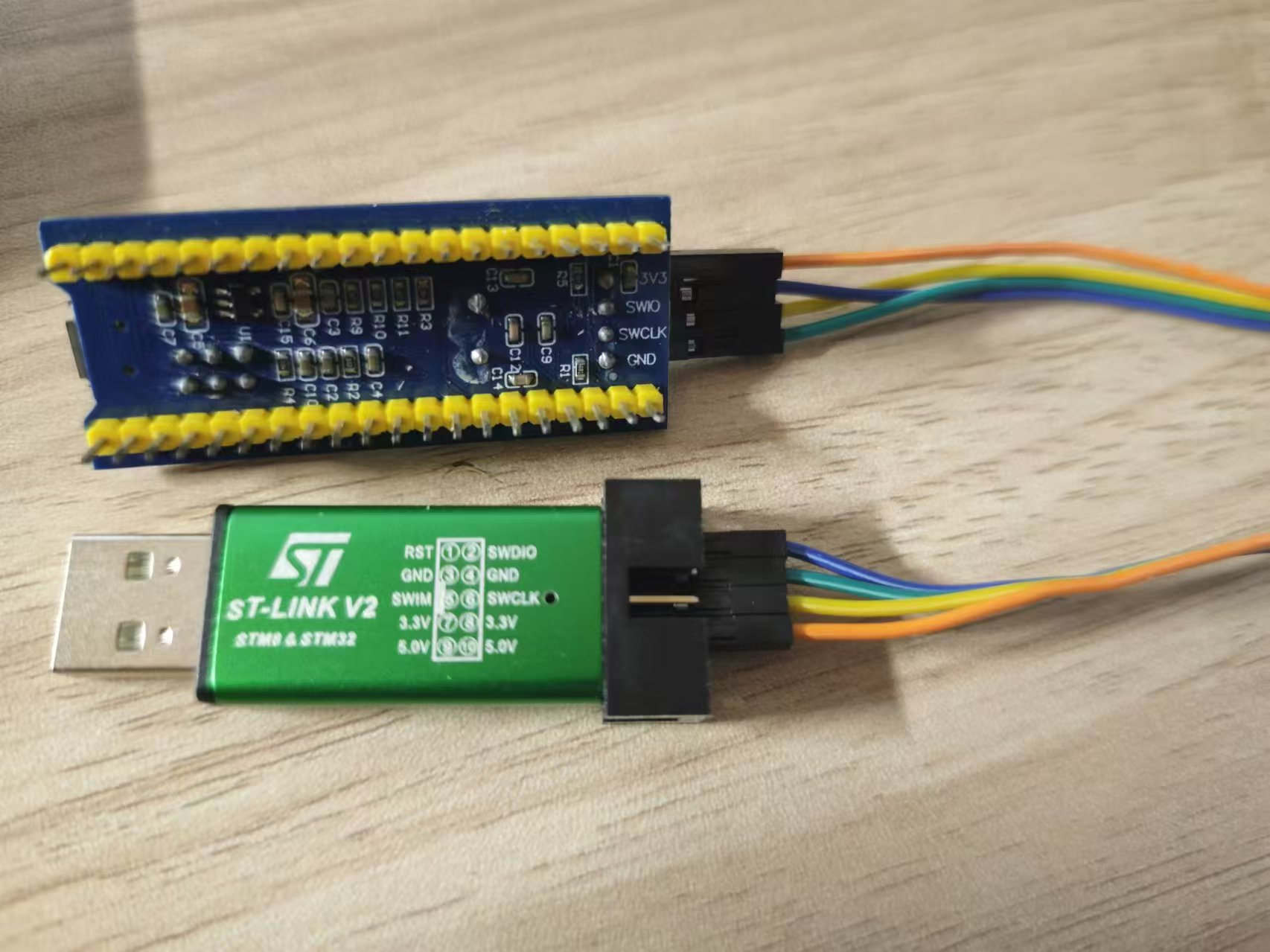

4. ST-LINK和开发板硬件接线

ST-LINK	STM32开发板
SWDIO	SWIO
GND	GND
SWCLK	SWCLK
3.3V	3V3

3. KeilMDK设置

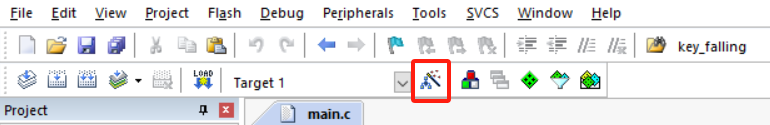

1. 点击魔法棒

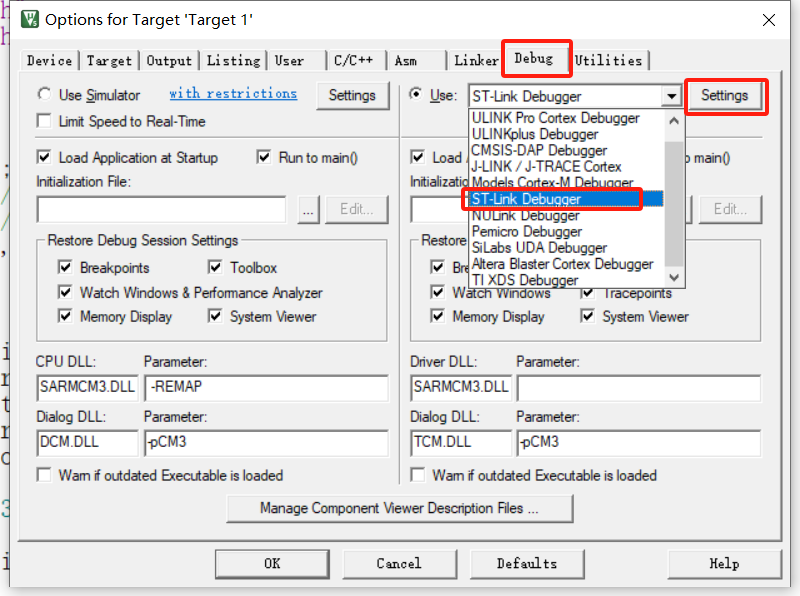

2. 点击Debug，选择ST-Link Debugger，再点击Settings（记得将ST-LINK连接电脑）

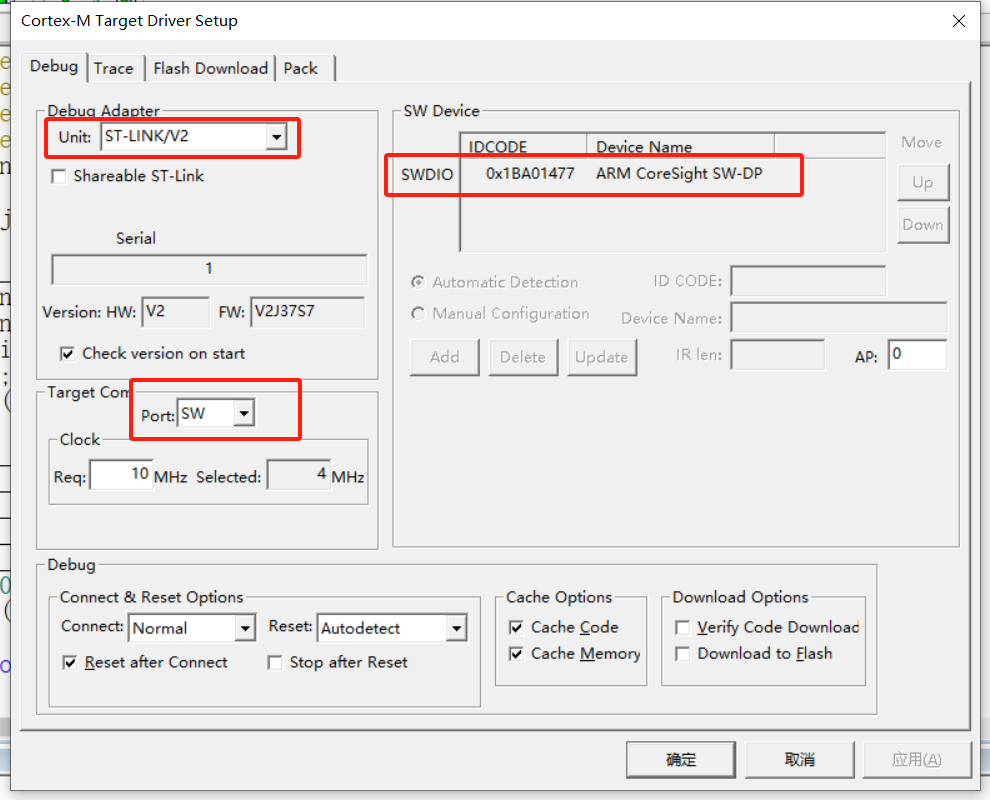

3. Debug界面中，Unit选择ST-LINK/V2，Port选择SW

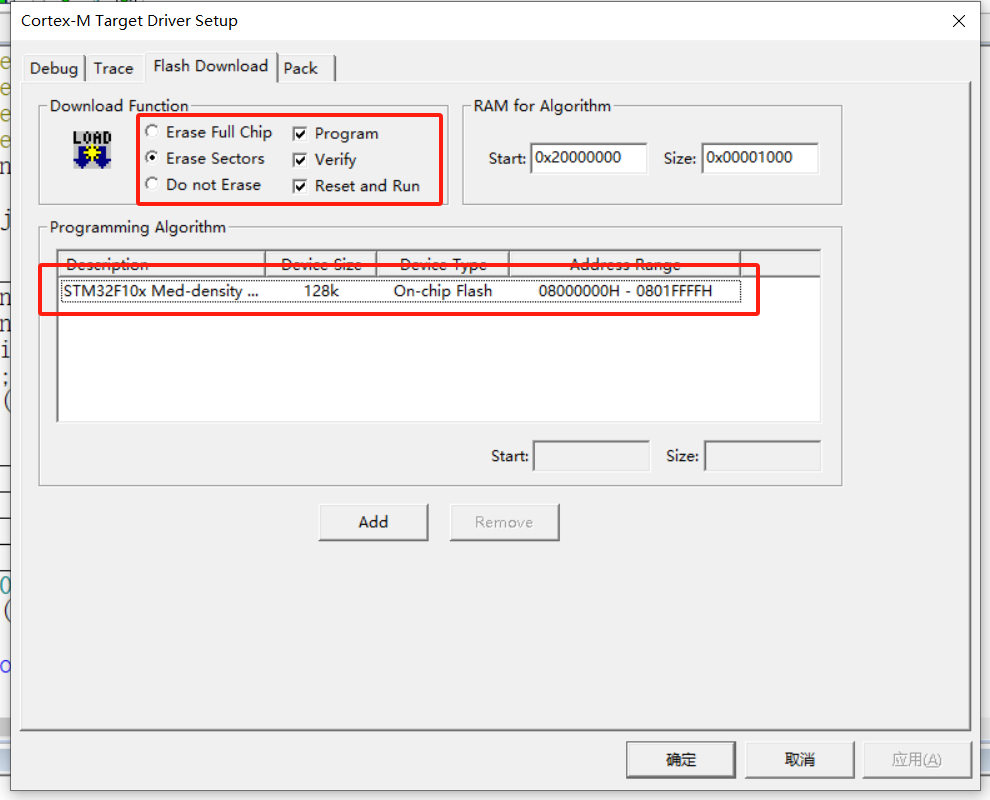

4. Flash Download界面中，按照下图进行配置，其中Programming Algorithm根据芯片进行配置。这里选择Reset and Run后，程序下载到单片机后，单片机就可以直接重启并运行



5. Pack界面，什么都不选



6. 点击确定，点击OK

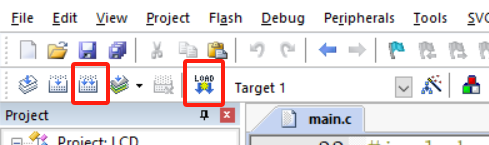

7. 点击Rebuild，编译成功后，直接点击Download即可直接将程序下载到单片机
