psim电力电子仿真alpha controller（阿尔法控制器）的设置和使用

0 前言

alpha controller是psim中用来做相控的元件。

相控，是通过控制晶闸管门级触发脉冲的相位来控制其导通的角度的控制方式。psim中的alpha controller，长下面这样

还有一个东西我把它叫做脉冲发生器，也就是下面这个玩意儿，一般是给全控型器件用的。。相信要用到相控的朋友肯定已经先接触过脉冲发生器了，它应该算是所有控制信号的鼻祖，所有学控制的一定先从这个元件开始（我乱讲的 ）。

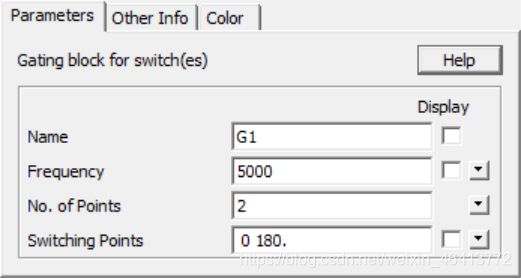

和alpha controller不一样的是，脉冲发生器设置的是频率以及上升沿和下降沿的时间。我们可以看一下它的参数设置页面

而alpha controller则设置的是相位。不多解释原理了，这种简单的东西随便哪本电力电子书上都有。

总之，我来讲一下alpha controller的用法

1 管脚介绍

首先介绍一下四个管脚。下面、右边的三个管脚是输入端口，上面是输出端口。

1. 左下角的输入端口：同步信号
2. 下面中间的输入端口：控制角
3. 右边的输入端口：使能信号
4. 上面的输出端口：输出控制信号脉冲

看不懂？别划走，我一一介绍用法。

1.1 同步信号端口

在这个端口输入的信号决定了α相对于哪一个波形来说（这句话比较拗口）。当检测到该端口的信号过零的瞬间（真正的原理不是这样，但是可以这样理解），定为换向角，即α=0。具体用法在最后的实例中讲。

对于单相电路来说，没有什么难理解的，这个端口直接接输入电源电压信号就可以了。

而对于三相电路来说，晶闸管的换向点根据ab、ac、bc等有各种不同的可能。根据晶闸管所处位置的不同，换向点也是不同的。看文字应该很难懂吧，我直接放个图。

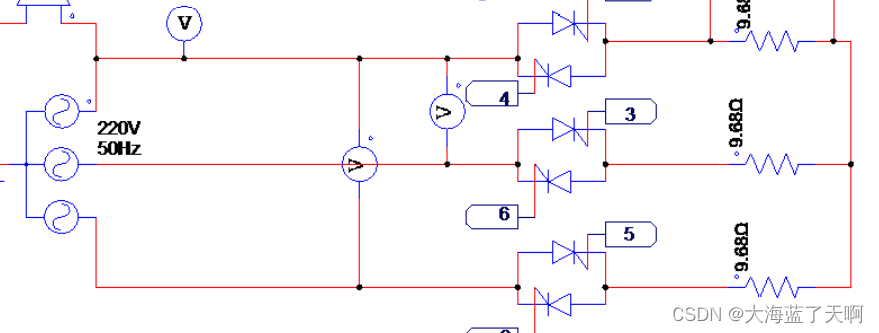

上面是我自己做的一个三相相控式交流调压器，截图并不完整，只是说明一下意思。最上面的两个晶闸管，换向角是根据a相电压来说的，中间的两个晶闸管，换向角是根据b相电压来说的。所以，最上面的两个晶闸管，用的alpha controller的同步信号端口，要接的就是a相电压信号，中间晶闸管用的alpha controller则是接b相电压信号。

1.2 α控制端口

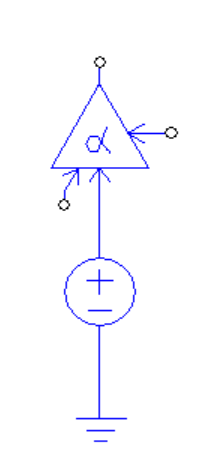

该端口应该输入一个直流电压信号，电压的大小即为α的大小。比如下图我接了一个30V的直流电压，代表我希望触发角为30°

1.3 使能端口

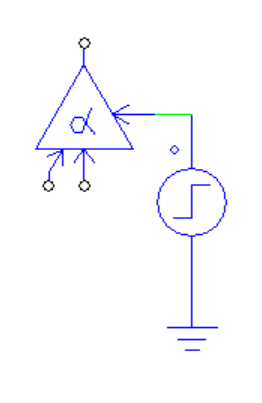

该端口的信号为正时，该alpha控制器才启动。一般接一个阶跃信号，如图所示。这里我设置阶跃信号在0s产生一个自0向1的阶跃，即我希望系统一开始α控制器就启动。

2 实例

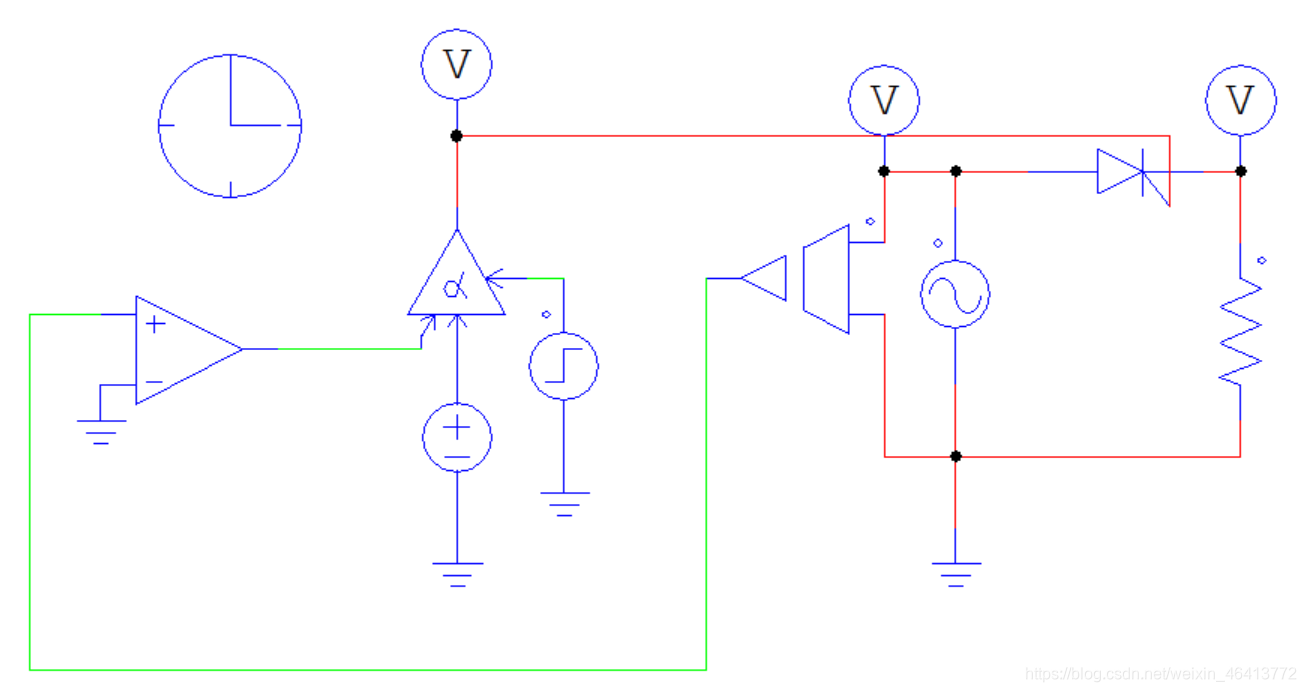

现在我们来接一个完整的电路，如下图。
这是一个最简单的单相相控整流器。一个交流输入电源，接一个晶闸管，再接一个电阻。

电源是110V/50Hz的交流电源
负载是10Ω的电阻
α控制器的输出端口接到晶闸管的门级
直流电源为30V（表示我希望α=30°）

• 注意：我还加了一个比较器，在psim中叫Comparator，也就是那个三角形的东西。它的负极接了地，正极接了电源电压的信号，输出端口接到了α控制器的同步信号端口。这样接的作用是，当正极（电源电压）大于负极（在本例中为0V，也可以改成其他的数值）时，比较器输出正，否则输出负。

我们来看一下最终的输出波形

上面的波形是控制信号，下面的波形是输入电压信号和输出电压信号。可以看到，已经成功设置α=30°。改变直流电压的值，就可以方便地改变α。

3 alpha controller的参数设置

双击alpha controller可以看到还有两个参数需要设置。

频率就不解释了，Pulse width是脉冲宽度，这个数是角度制。比如上图中就是脉冲宽度为20°
