一.简介
C51中的定时器和计数器是同一个硬件电路支持,通过寄存器配置不同,就可以把他当作定时器或计数器使用。确切的说,定时器和计数器使用区别是致使他们背后计数存储器加1的信号不同。当配置为定时器使用时,每经过一个机器周期,计数存储器的值就加1;当配置为计数器时,每跳变一个负信号(信号从P3.4或P3.5引脚输入)就加1达到,以此达到计数的目的。
标准C51有2个定时器/计数器:T0和T1。他们的使用方法一致。C52相比C51多了一个T2。
1.1概念解读
定时器和计数器电路一样
定时器和计数器本质上是靠单片机内部某个部件数数
当定时器使用的时候,靠内部电路使用
当计数器使用的时候,数外部的信号,读取针脚的数据
1.2 定时器怎么定时
定时器的本质原理: 每经过一个机器周期,就加1 :寄存器
1.什么是时钟周期
时钟周期也称为振荡周期,定义为时钟频率的倒数。时钟周期是计算机中最基本的、最小的时间单位。在一个时钟周期内,CPU仅完成一个最基本的动作。时钟周期是一个时间的量。更小的时钟周期就意味着更高的工作频率
2.什么是机器周期
机器周期也称为CPU周期。在计算机中,为了便于管理,常把一条指令的执行过程划分为若干个阶段(如取指、译码、执行等),每一阶段完成一个基本操作。完成一个基本操作所需要的时间称为机器周期。一般情况下,一个机器周期由若干个时钟周期组成
3.什么是晶振
晶振(晶体震荡器),又称数字电路的“心脏”,是各种电子产品里面必不可少的频率元器件。数字电路的所有工作都离不开时钟,晶振的好坏、晶振电路设计的好坏,会影响到整个系统的稳定性。
附录
1,晶振频率(frequency oscillate): 晶体振荡器的固有频率
2,时钟周期(Clock Cycle): 时钟周期是计算机中最基本的、最小的时间单位,为晶振频率12Mhz倒数
3,状态周期: CPU从一个状态转换到另一状态所需要的时间,一个状态周期S包含2个节拍,前一时钟周期称为P1节拍,后一时钟周期称为P2节拍
4,机器周期: 一个机器周期包含六个状态例如,取指令、存储器读、存储器写等。即机器周期等于6个状态周期,而一个状态周期是2个时钟周期,因此一个机器周期又等于12个时钟周期
5,指令周期: 取出并执行一条指令的时间
6,总线周期: 访问1次存储器和I/O端口操作所需要的时间 时间比较:时钟周期 < 状态周期 < 机器周期 < 指令周期 < 总线周期
4.加1经过多少时间
1,计数值 = 定时时间 / (振荡周期 * 12)
2,初值 = 65536 - 计数值
3,定时时间 =(振荡周期 * 12) * (65536 - 初值)
当晶振频率是12MHz的时候,等于12000KHz = 12000000Hz 机器周期 = 12 x 时钟周期 =12 x (1/时钟频率) 秒 = 12 / 时钟频率 秒 = 12 / 12000000 秒 = 12 000 000 / 12000000 微秒 = 1.00 微秒

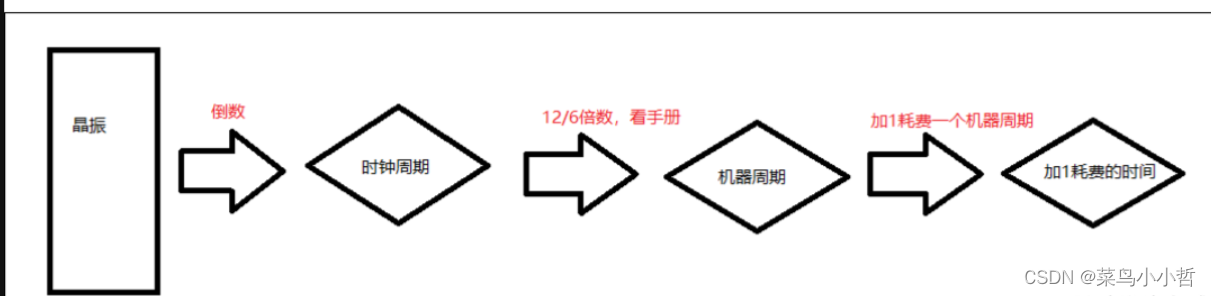

总结:晶振的倒数是时钟周期,时钟周期乘一个数为机器周期,为寄存器加1消耗的时间 。
1.3 定时器相关寄存器编程
定时器相关寄存器

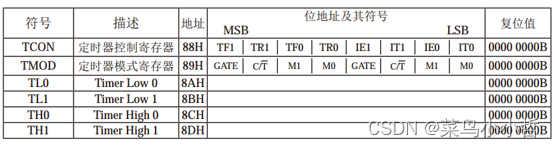

TMOD寄存器(寄存器工作方式)
GATE
0:仅由运行控制位TRx(x = 0,1)来控制定时器/计数器运行。
1:用外中断引脚( INT0或 INT1)上的电平与运行控制位TRx共同来控制定时器/计数器运行。
C/T*
0:为定时器工作模式,对单片机的晶体振荡器12分频后的脉冲进行计数。
1:为计数器工作模式,计数器对外部输入引脚T0(P3.4)或T1(P3.5)的外部脉冲(负跳变)计数。

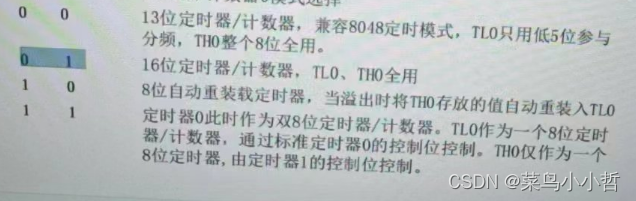

M1M0设置的工作方式
在哪里加1,最大计数时间,也就是爆表了能计算多长 在TH0/1和TL0/1寄存器中加1,默认是从0开始数数,最多能数65536下,累计计时65ms
1.如何算出10ms定时器的初值(TL0 TH0)
就不让他从0开始数数,10ms需要数10000下(10 000/1),你让他从65536-10000=55536(16进制表示为
0xDC00)开始数数,这样TL0=0xEF;TH0=0xD8
2.关于TCON ,怎么知道爆表

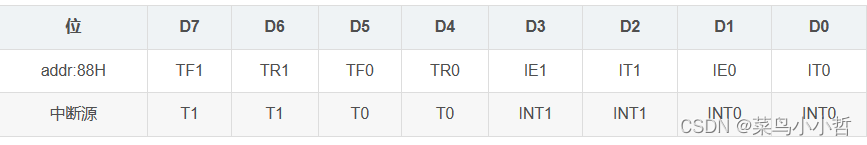

TCON寄存器的bit5(TF0)能表示爆表:当爆表的时候,硬件会修改bit5(TF0)位上面的数据,改成1(置1),如果不用中断,我们代码清零
3.怎么开始计时(TR0)
TCON寄存器的bit4(TR0),通过编程让这个位为1的时候,开始计时,相当于按下了闹钟
4.定时器使用是有很多种模式的(模式配置)
定时器模式寄存器:TMOD来选择定时器模式,选择工作方式1,TMOD的bit0 bit1配置成0 1 :
16的定时器功能清零的时候,对应的需要清零的位与上0,不需要清零的位与上1
置1的时候,需要置1的位置或1,不需要置1的位置或0
例如:定时器要设置定时器1,方式1(16位定时器)
TMOD &= 0x0F; //高位清0 低位不变
TMOD |= 0x10; //高位置1 低位不变
例如:定时器要设置定时器0,方式1(16位定时器)
TMOD &= 0xF0; //高位不变 低位清0
TMOD |= 0x01; //高位不变 低位置1
5.案例:定时器0定时,每一秒LED灯翻转
/*通过定时器0,控制LED亮一秒,灭一秒,晶振11059200Hz*/
#include "reg52.h"
sbit led = P3^6;
void main()
{
int cnt = 0;
led = 1;
//1. 配置定时器0工作模式位16位计时
TMOD = 0x01;
//2. 给初值,定一个10ms出来
TL0=0xEF;
TH0=0xD8;
//3. 开始计时
TR0 = 1;
TF0 = 0;
while(1){
if(TF0 == 1)//当爆表的时候,硬件会修改bit5(TF0)位上面的数据,改成1
{
TF0 = 0;//不用中断,必须软件清零
cnt++; //统计爆表的次数
//重新给初值
TL0=0xEF;
TH0=0xD8;
if(cnt == 100){//爆表100次,经过了1s
cnt = 0; //当100次表示1s,重新让cnt从0开始,计算下一次的1s
led = !led;//每经过1s,翻转led的状态
}
}
}
}
1.4定时器的中断控制
1.中断寄存器

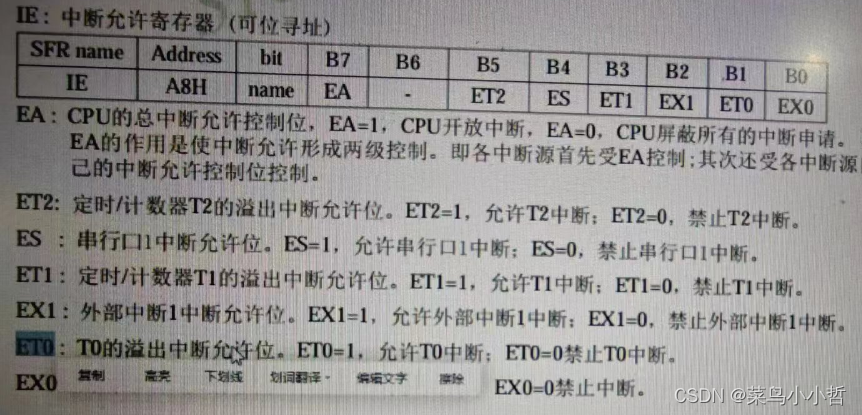

CPU能响应定时器0中断的条件:需要配置IE寄存器的bit1: ET0 bit7:EA
- ET0中断允许要置 一 ET0 = 1
- EA总中断要置 一 EA = 1
2.硬件内部设计逻辑如下图
3.案例:定时器中断控制LED亮灭
定时器操作步骤:
1,选择工作方式(设置M1,M0) 2,选择控制方式(设置GATE) 3,选择定时器还是计数器模式(设置C/T)
4,给定时/计数器赋初值(设置THx和TLx) 5,开启定时器中断(设置ET0或ET1) 6,开启总中断(设置EA)
7,打开计数器(设置TR1或TR0) 8,编写中断程序
/*******************************************************
*********定时器中断控制LED每隔1秒亮灭一次********************
*****main中控制另外一个灯每个300ms亮灭一次,有点多线程的意思了***
*******************************************************/
#include "reg52.h"
sbit led = P3^6;
sbit led1 = P3^7;
int cnt = 0;
void Time0Init()
{
//1. 配置定时器0工作模式位16位计时
TMOD = 0x01;
//2. 给初值,定一个10ms出来
TL0=0xEF;
TH0=0xD8;
//3. 开始计时,定时器"数数"
TR0 = 1;
TF0 = 0;
//4. 打开定时器0中断
ET0 = 1;
//5. 打开总中断EA
EA = 1;
}
void Delay300ms() //@11.0592MHz 软件延时,CPU“数数”
{
unsigned char i, j, k;
i = 3;
j = 26;
k = 223;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main()
{
led = 1;
Time0Init();
while(1){
led1 = 0;
Delay300ms();
led1 = 1;
Delay300ms();
}
}
void Time0Handler() interrupt 1
{
cnt++; //统计爆表的次数
//重新给初值
TL0=0xEF;
TH0=0xD8;
if(cnt == 100){//爆表100次,经过了1s
cnt = 0; //当100次表示1s,重新让cnt从0开始,计算下一次的1s
led = !led;//每经过1s,翻转led的状态
}
