PADS中如何用2D线转换成PCB板框

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

提示：这里可以添加本文要记录的大概内容：

在设计PCB之前，一般我们都会从结构工程师那里拿到PCB板框图，如何将2D板框图直接转化成PCB外框图，看了这篇，我不允许你还不会^^

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、将结构提供的.dxf格式导入到PCB中变成2D线

这里默认你是会的，不会的我也不啰嗦了，这不是本章主题

二、详细将2D线转换成板框的步骤

1. 找到你要转换成板框的 “封闭曲线”

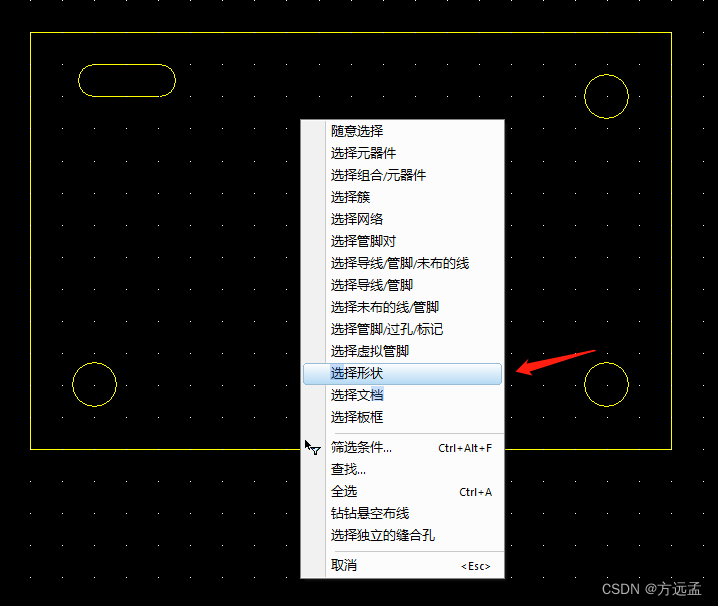

我们操作的是2D线，所以鼠标右键选中“选择形状”，不然后面的步骤都是有问题的，你得先把你想到编辑的东西选对。

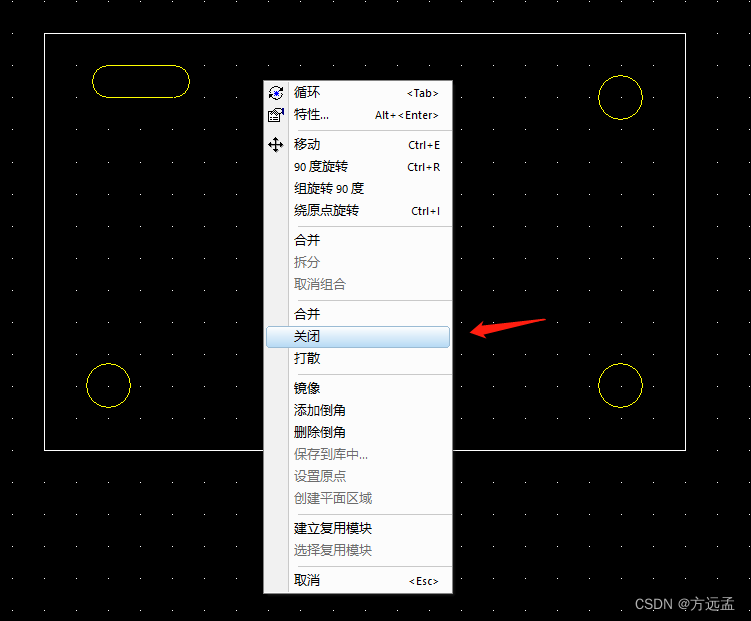

然后选中你想要转成板框的曲线，按住Ctrl键，鼠标左键点选组成板框的线段（这里默认结构给你的2D线是分离状态，如果你在选择形状的命令下点击某处即选中了整个2D图，那么需要先选择形状，然后鼠标右键–>打散），选中完整的外框线后，鼠标右键–>关闭，使你选中的线框变成一个整体，再次提醒，需要是一个“封闭曲线”。为什么这里不选中螺钉孔，稍后再说。

如果之前步骤很顺利，那么现在你的鼠标左键依然在选择形状的命令之下，你点一下PCB外框的任意位置都能选中整个板框（目前它还不是板框，只是一个封闭的2D线），接下来就将这个2D线转成板框

2. 2D封闭曲线转板框

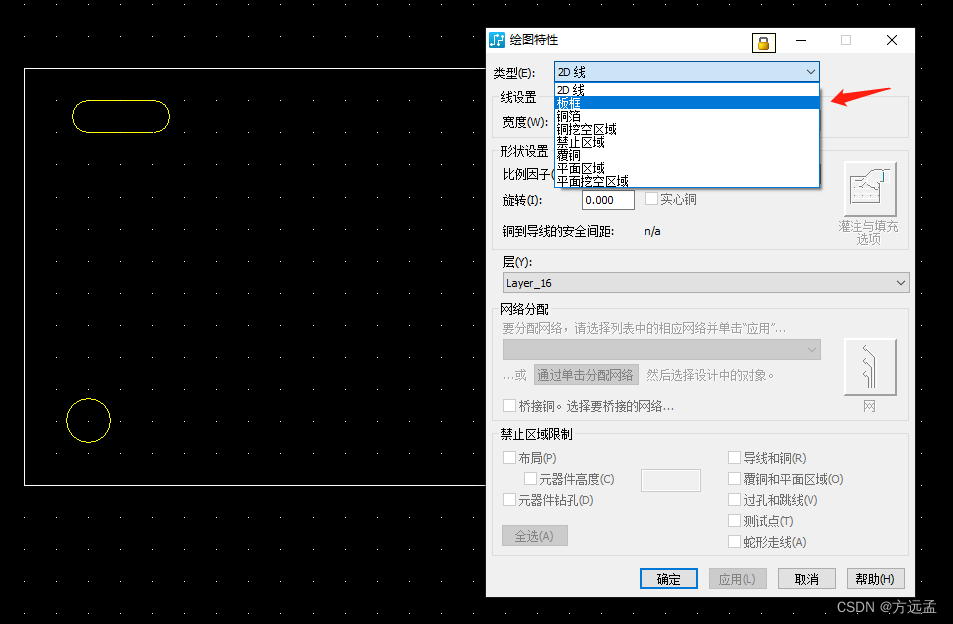

选中想要转成板框的曲线后鼠标右键–>特性…（或者快捷键Alt+Enter），弹出如下对话框，直接选中板框就行了，PCB板的外框就完成了。（注：2D线不管在哪个层都无所谓）

3. 在新生成的板框内执行挖空

跟软件的特性相关，我们正常在设计PCB板框时，也是先绘制外框，然后再执行挖空，所以使用2D线转板框，也不能一步到位，得先生成外框，然后再用封闭的形状去执行挖空。需要挖空的对象也必须是封闭曲线，多个挖空区域不能同时从2D转板框挖空（目前是这样的）。
以下举例一个：

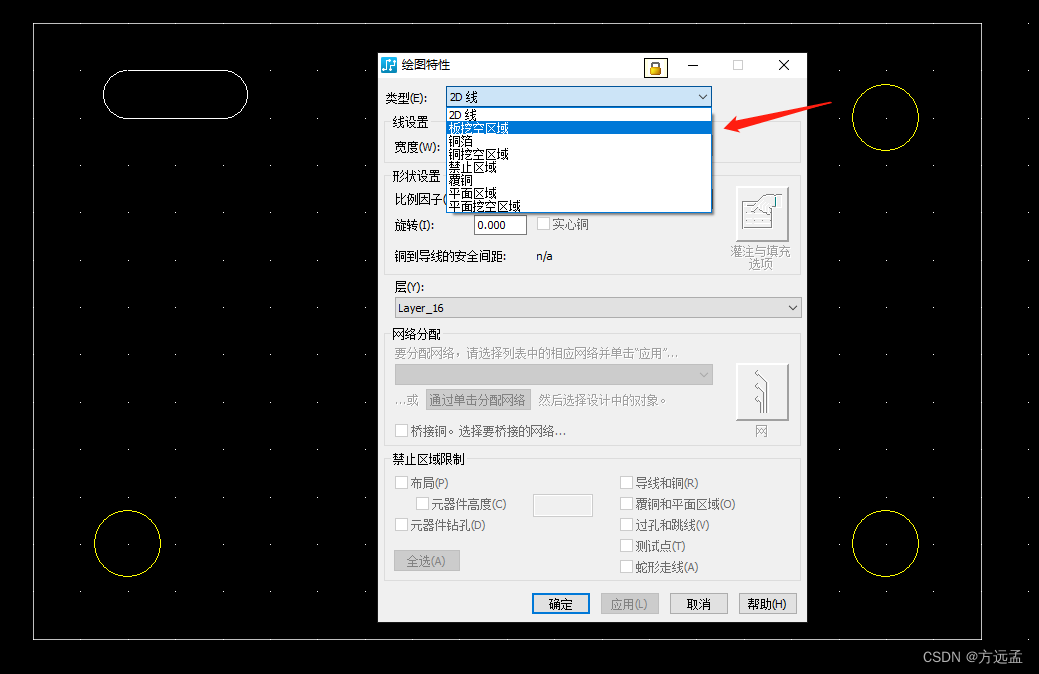

还是先在形状选择命令下，选择需要挖空的形状，鼠标右键–>关闭，形成闭合曲线（这里指的是非规则形状，单纯的圆及方形已经是封闭形状的可跳过此步）。选中需要挖空的形状后，鼠标右键–>特性…（或者快捷键Alt+Enter），在弹出的对话框中选择“板挖空区域”，**注意：**因为板框已经存在，软件自动识别成你想编辑的是挖空区域。
以此类推，把挖空区域一个一个由2D线转换成PCB的挖空区域即可。

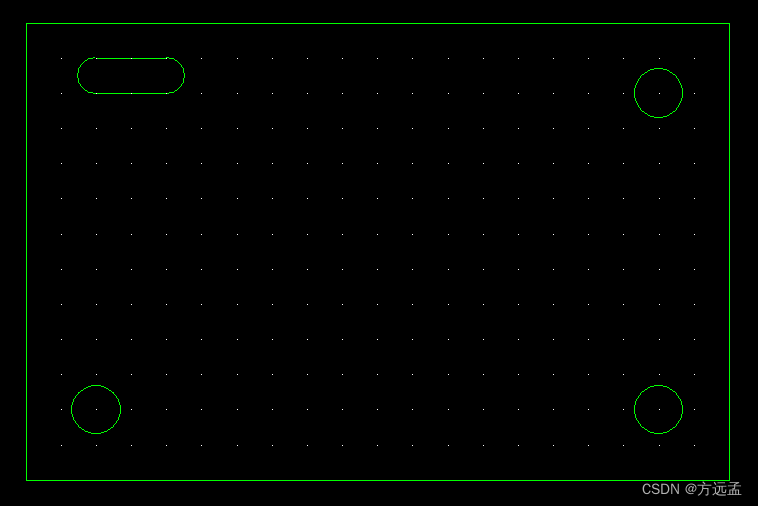

大功告成，最后看一下完整的板框

总结

2D线转板框，只要记住几个点就行了：
选择形状 --> 使之形成封闭曲线 --> 2D线转板框 --> 选择板框内封闭曲线执行挖空
