硬件开发设计:将2D图纸导入PADS制作板框

前言

  在PCB设计过程中,将2D机械图纸(如AutoCAD绘制的板框)准确导入PADS软件是布局的基础步骤。然而,许多工程师在导入时因格式、单位或图层问题导致尺寸偏差或结构错误。本文提供一套高效、零误差的操作流程,助你快速完成板框设计!


提示:以下是本篇文章正文内容,下面案例可供参考

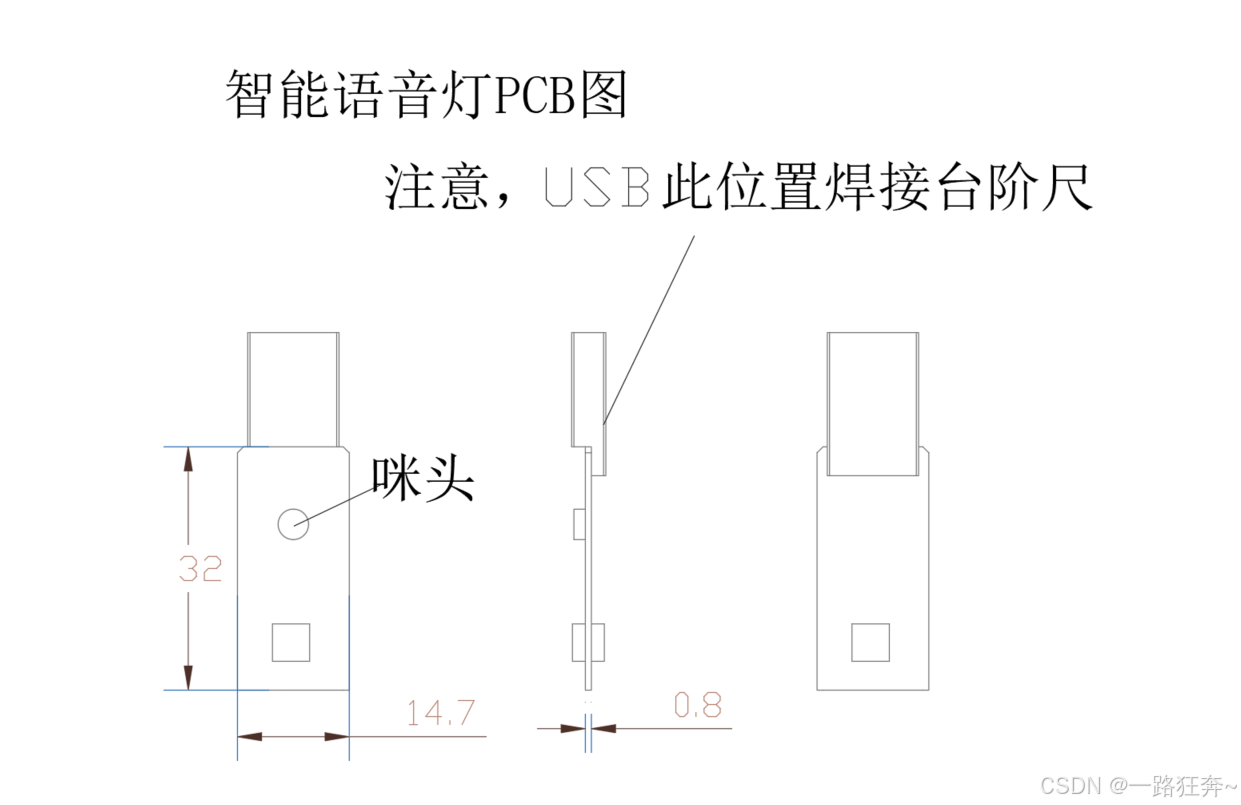

一、准备工作:优化2D图纸

   以下以DWG格式的2D图纸为例,如果道友们拿到的文件是DXF格式的,那么可以跳过以下步骤4中的格式转换。

在这里插入图片描述

1.清理不相干的信息

  • 删除与板框无关的标注、文字、填充图案等,仅保留板框轮廓线。
  • 确保线条闭合,无断点或重叠(可通过AutoCAD的OVERKILL命令清理冗余线段)。

在这里插入图片描述

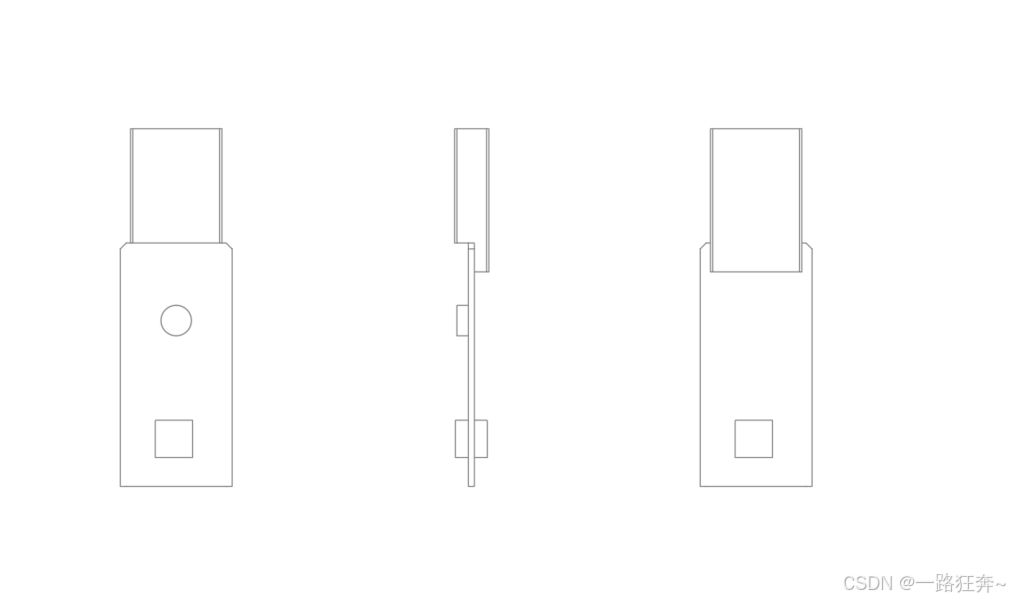

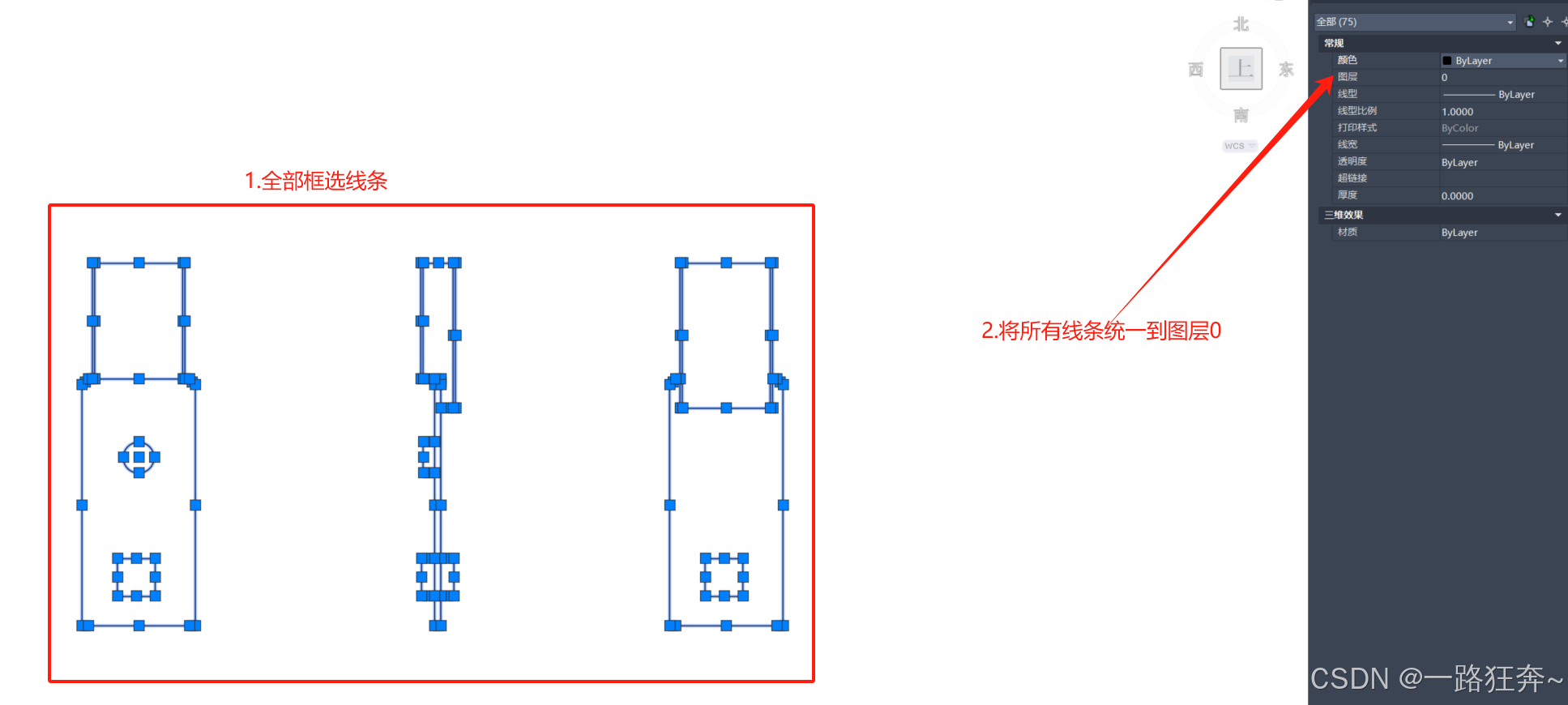

2.统一线条所在图层

   为了避免拿到的2D图纸中的图形设计时不同位置的线段处于不同的层次,导入到PADS时出现层次不明确导致导入出错的问题,所以这里建议将已清理好不相干信息的图形统一设置到同一个图层。
在这里插入图片描述

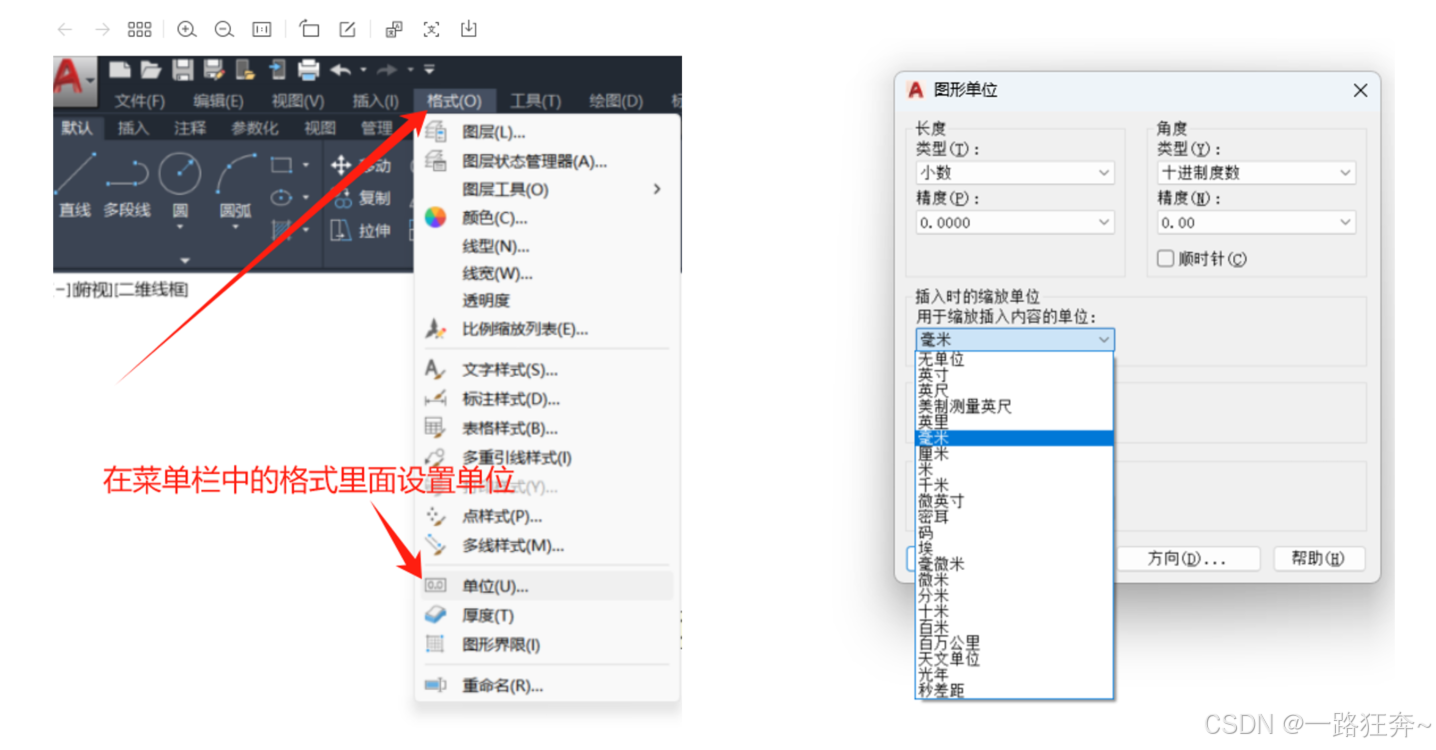

3.统一2D图纸尺寸单位

如果在PADS layout中设置了单位为mm,在AutoCAD中也需将导出的文件图形单位设置为毫米(mm)(与PCB设计单位一致),否则在导入PADS中时会发现板框图形的尺寸与AutoCAD中看到的尺寸不一致,所以这里我们选择图纸的单位为mm

在这里插入图片描述

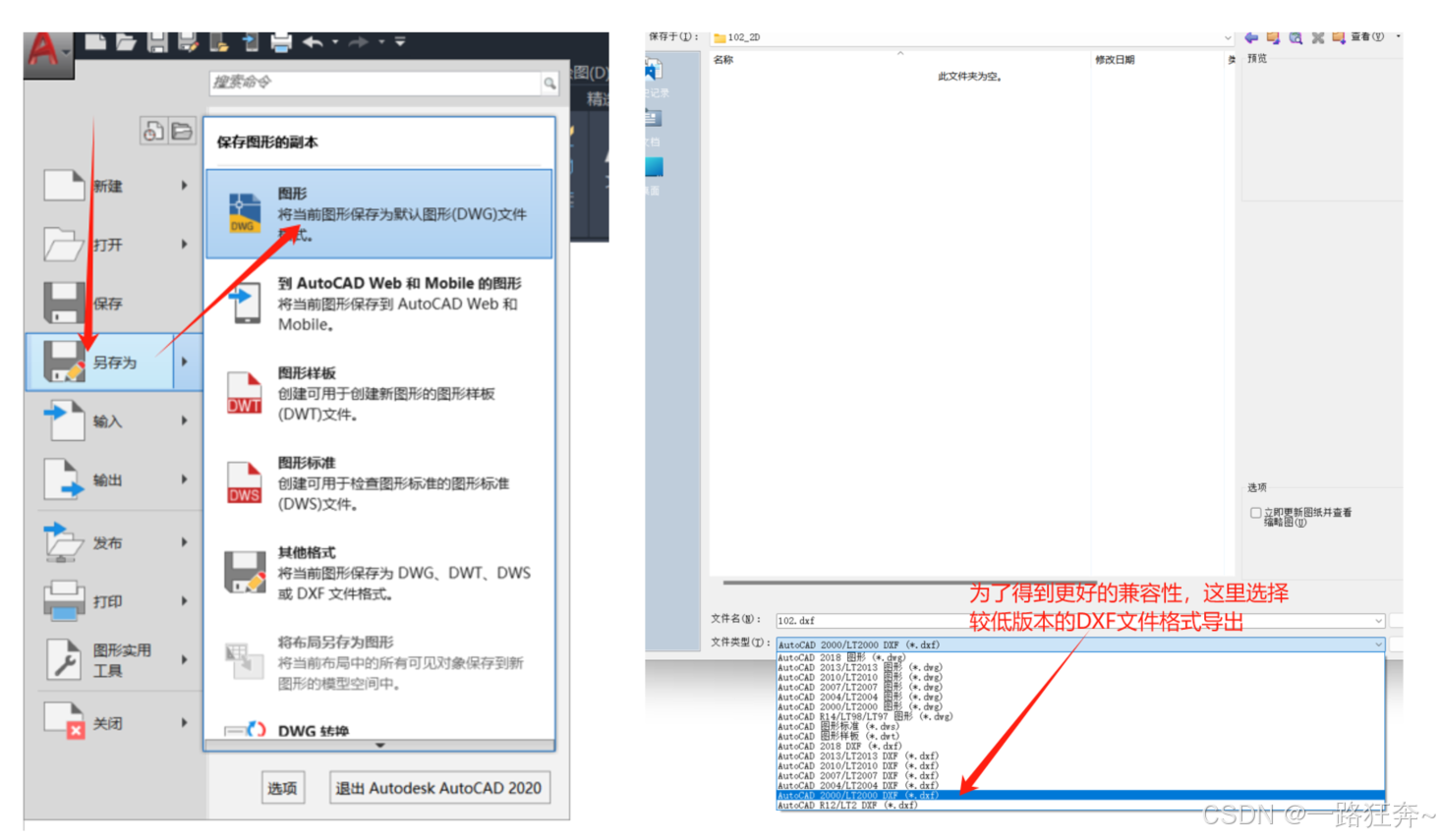

4.文件格式转换

  将AutoCAD的.dwg文件另存为DXF格式(PADS支持DXF,但不直接支持DWG)。

注意:AutoCAD版本建议使用2018以下,避免高版本兼容性问题。

在这里插入图片描述

二、导入DXF文件到PADS

1.导入DXF文件

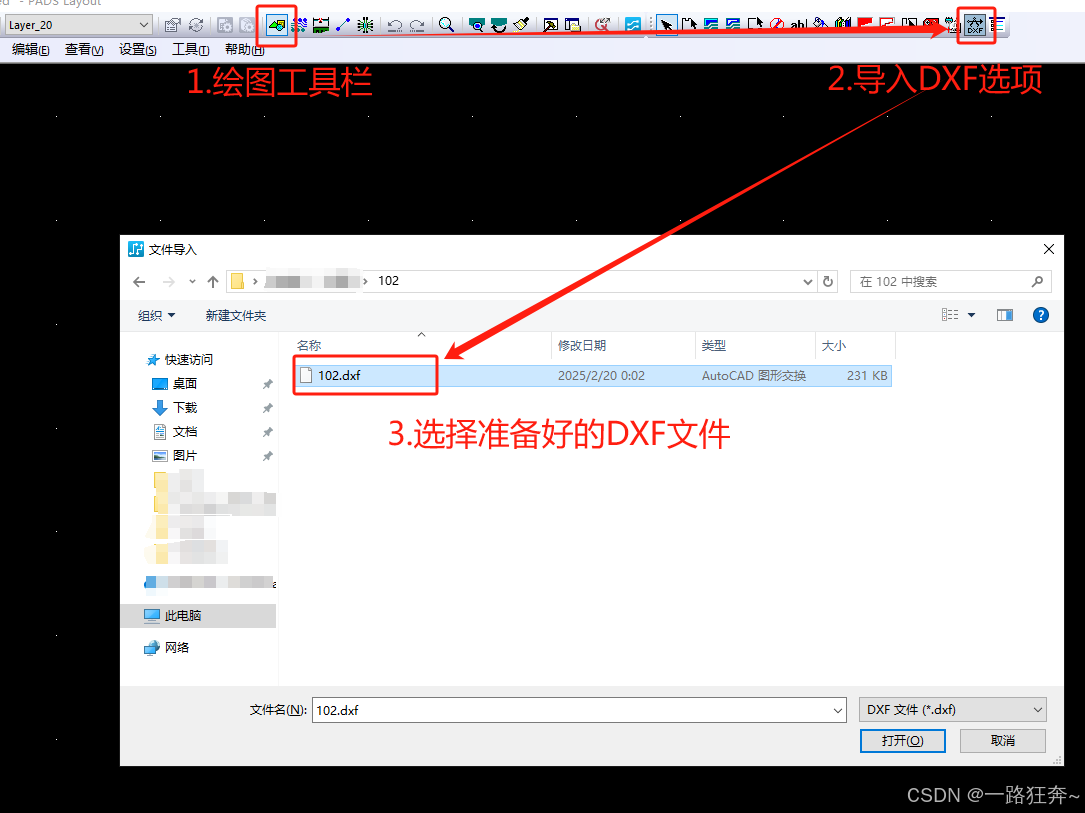

  打开PADS Layout,创建新项目,通过菜单栏上的“绘图工具栏”按钮调出的导入DXF文件选项,在调出的窗口中即可选择相应的DXF文件:

在这里插入图片描述

\

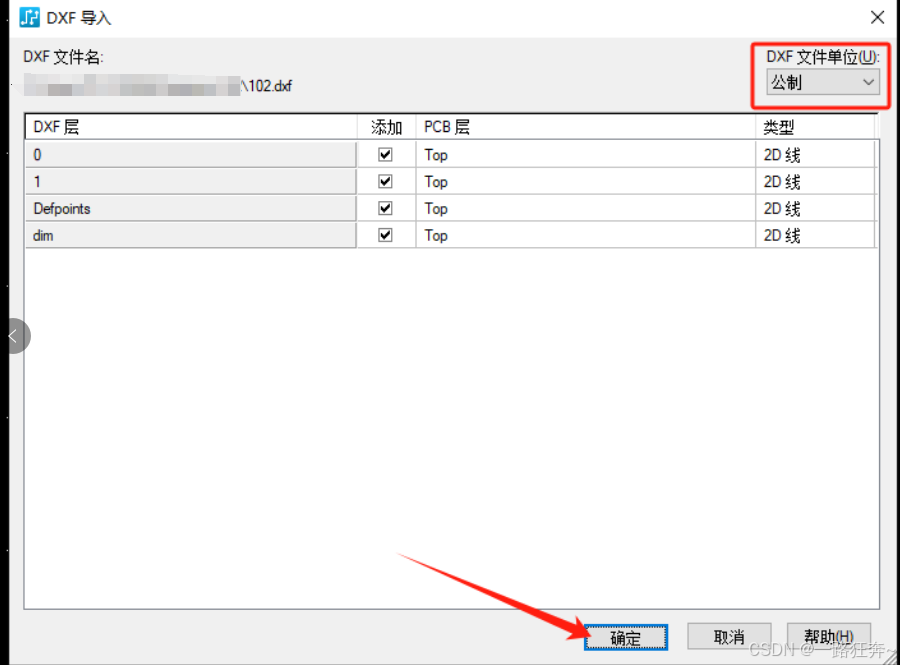

选择了DXF文件后,在弹出窗口中:单位:选择 “公制” (与AutoCAD设置一致)。

在这里插入图片描述

这里就可以看到刚才在AUTOCAD中的文件图形就被导入进来了
在这里插入图片描述

2.在PADS中分配机械层

  目的是使板框及跟电子电子结构件相关的位置丝印跟后续元器件2D line丝印和符号或者文字不相互重叠,这里我们将上图中的2D图形分别存放在3个与后面要导出的gerber层不冲突的层中,方便后续查看相关信息

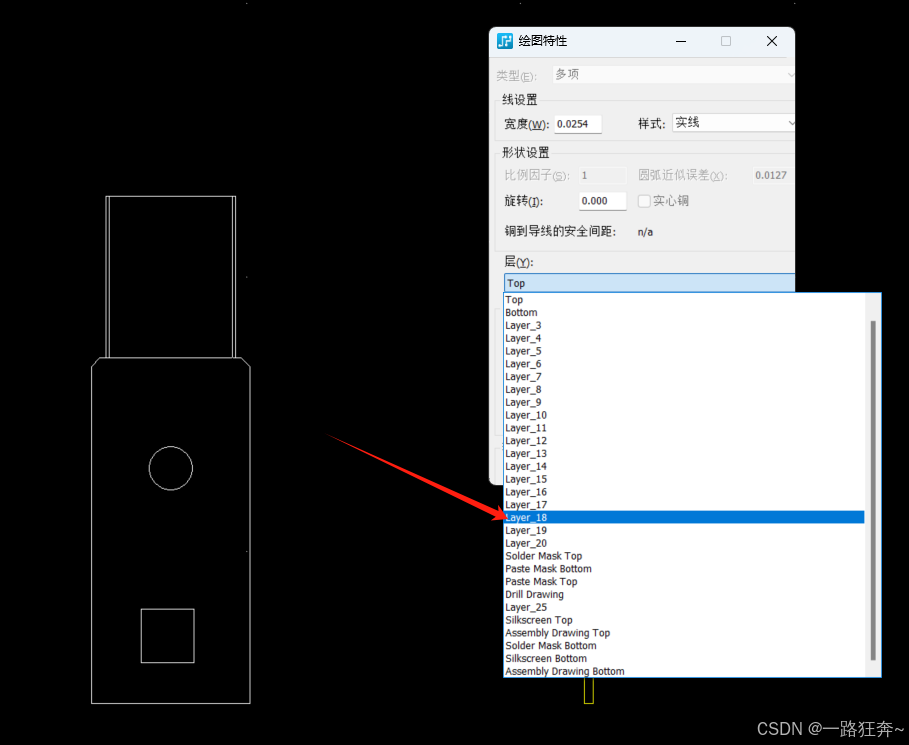

框选左侧图形,在右键弹出菜单中选择属性进行设置,这里我放在了layout 18层,作为PCB板顶层结构丝印的参考层
在这里插入图片描述
注意: 在分配了层之后,注意将该层分配相应的颜色才能使图形显示出来,因为系统默认的背景为黑色,与分配的层默认颜色重叠,后续文章篇幅可按照此操作进行

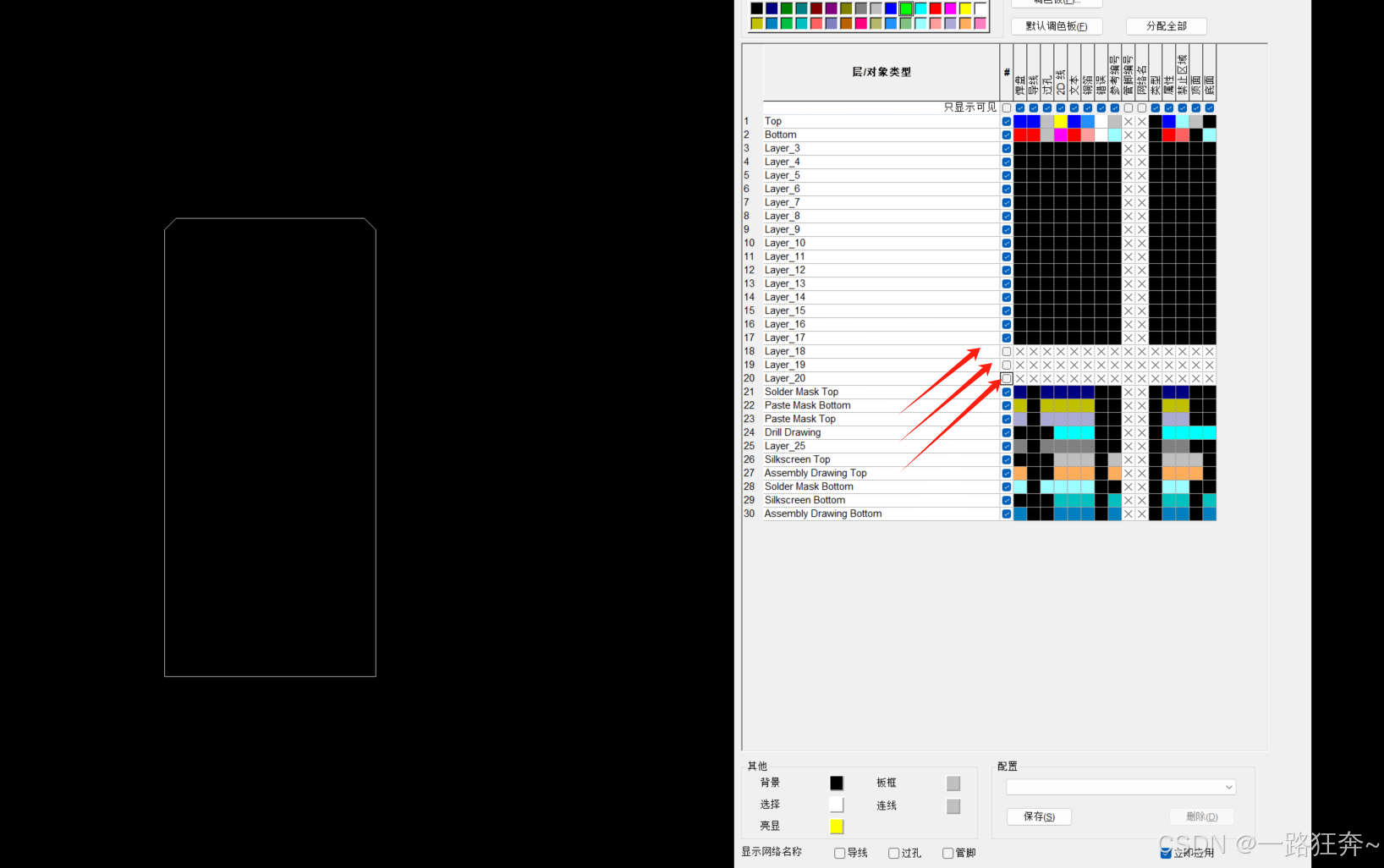

按下键盘 Ctrl + Alt + C 键,调出颜色设置面板
在这里插入图片描述

框选中间图形,在右键弹出菜单中选择属性进行设置,这里我放在了layout 19层,作为PCB板元器件高度的参考层

在这里插入图片描述

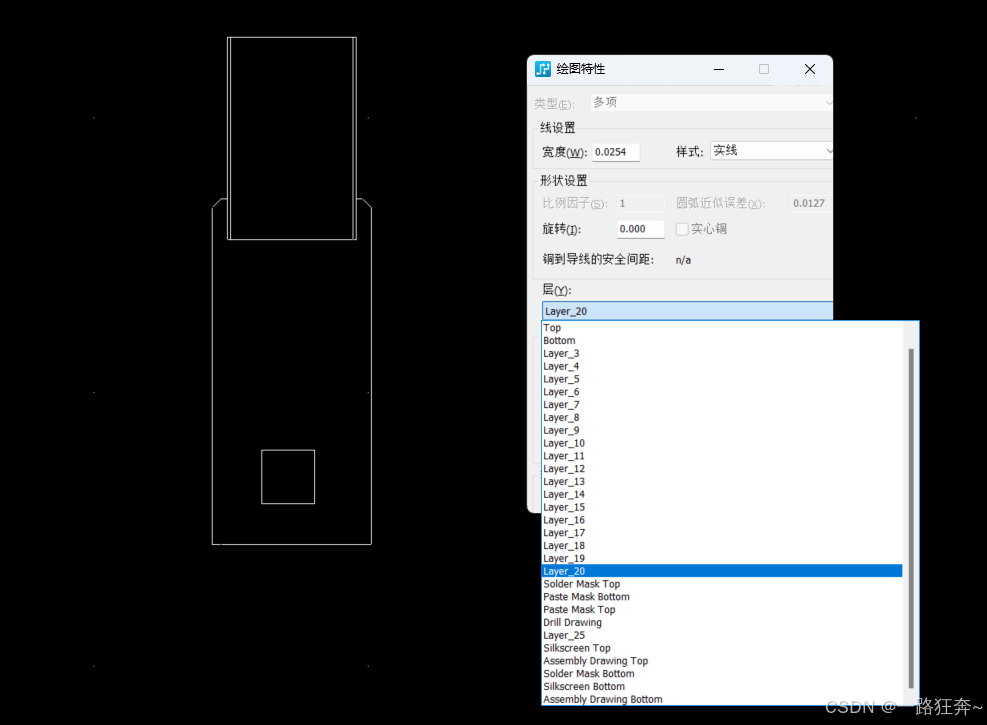

框选中间图形,在右键弹出菜单中选择属性进行设置,这里我放在了layout 19层,作为PCB板底层结构丝印的参考层
在这里插入图片描述

\

三、确定板框线段并转化为板框

  导入的DXF线条默认为“2D线”,需手动转换为板框:

1.选择所有板框线段

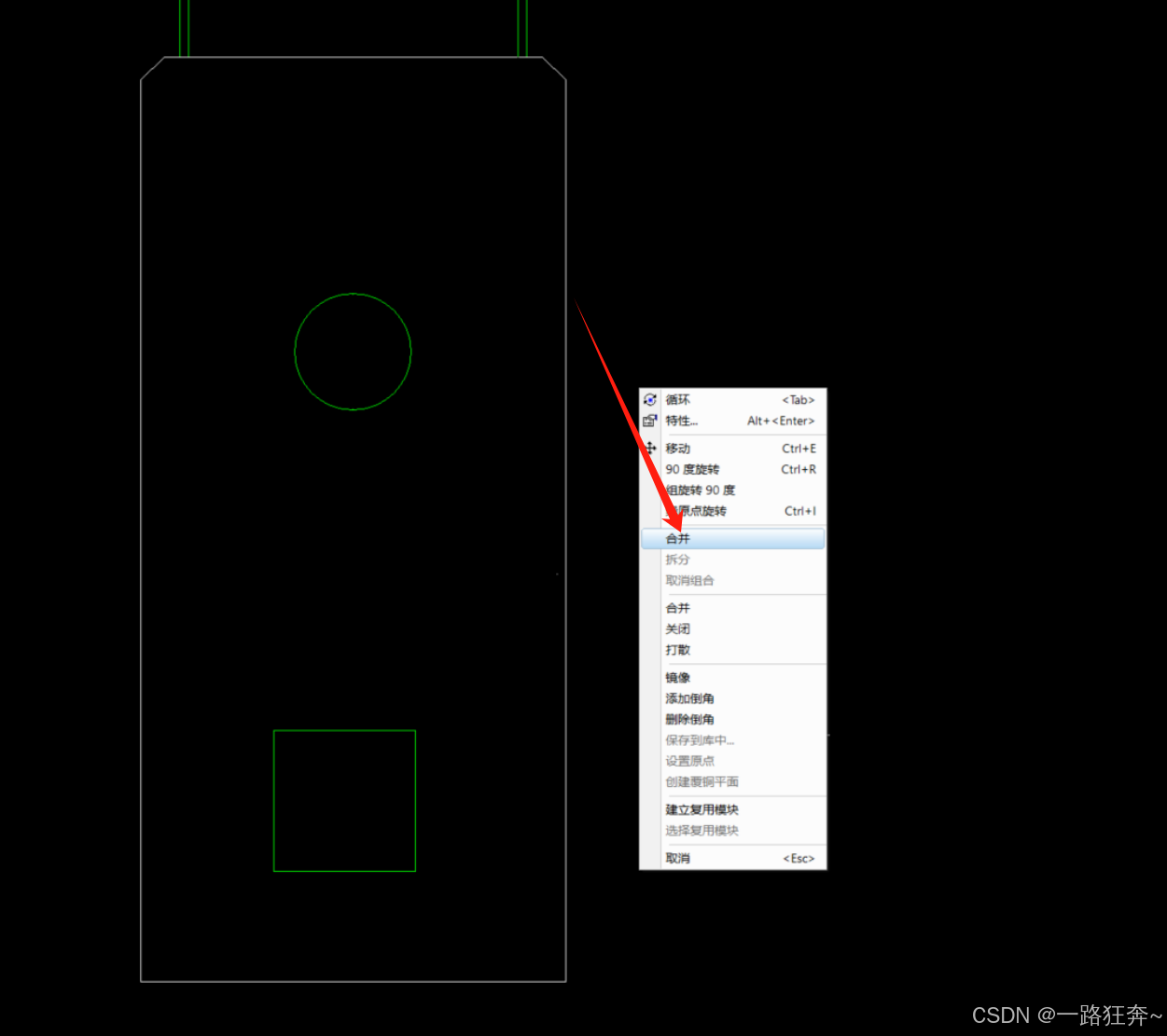

  按住键盘 ctrl键 ,通过鼠标 左键 依次选择PCB板框的线段,然后 右键 选择 合并 ,通过 合并 线段之后,下次再次选择板框线段的时候,就可以把刚才所选的线段全部选中了
在这里插入图片描述

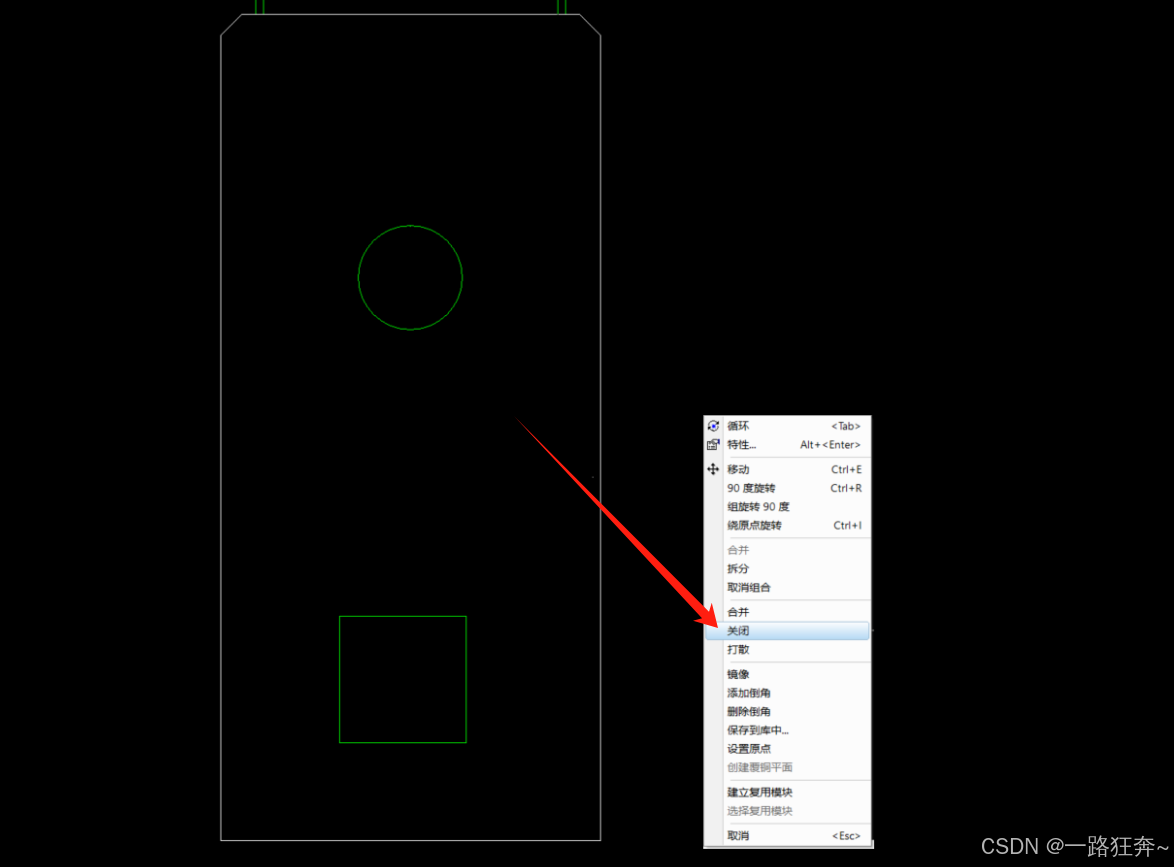

再次选中板框,将其进行 关闭 处理,因为在PADS中, 板框必须是闭合的2D线

在这里插入图片描述

2.生成板框

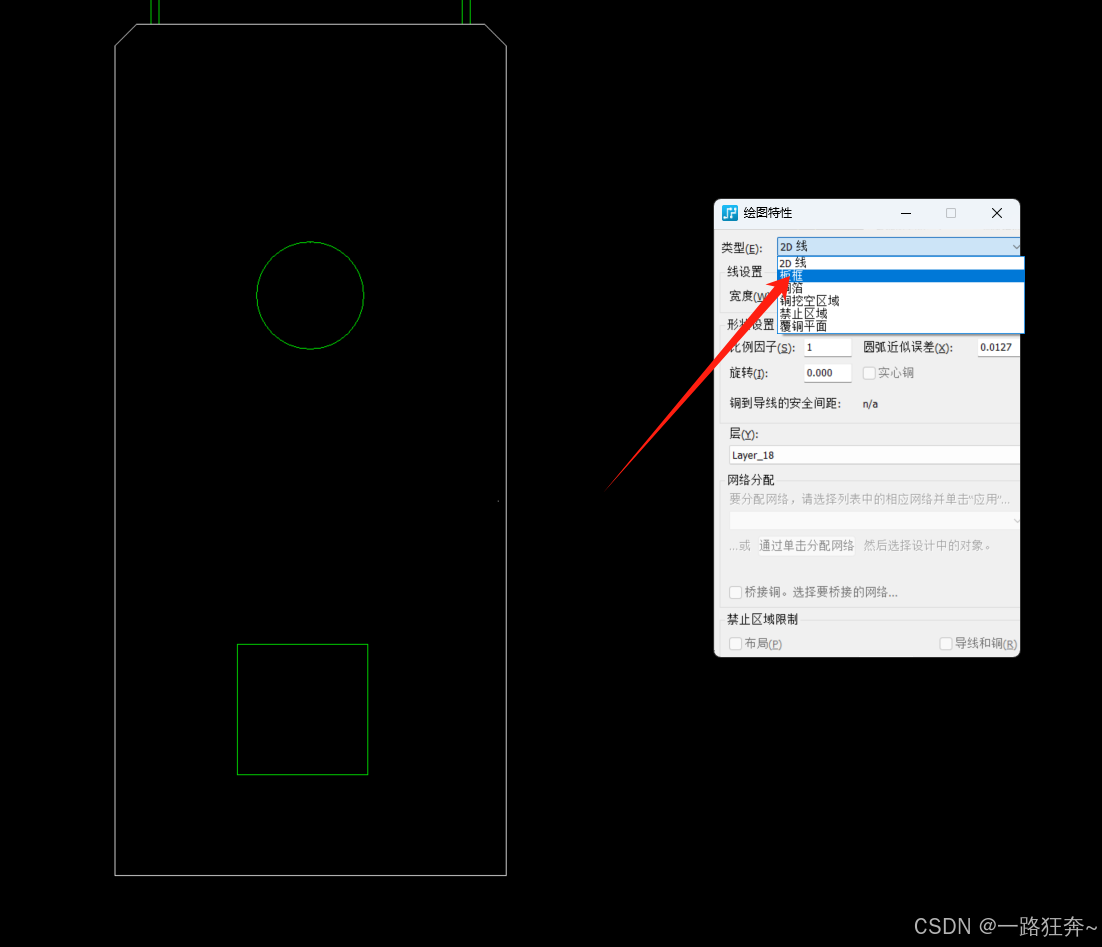

  选中板框线段,右键调出菜单窗口,选择特性选项进入绘图特性面板,在类型选择中选择板框,然后确定保存即可

在这里插入图片描述

3.丝印对齐

  到这里,废了九牛二虎之力总算是看到了一些希望了,但是却依然还是没有结束,以为我们刚才导入的PCB板底层结构参考还没有在电路板板框上体现出来,所以我们还需要再费点时间处理一下底层结构参考线段

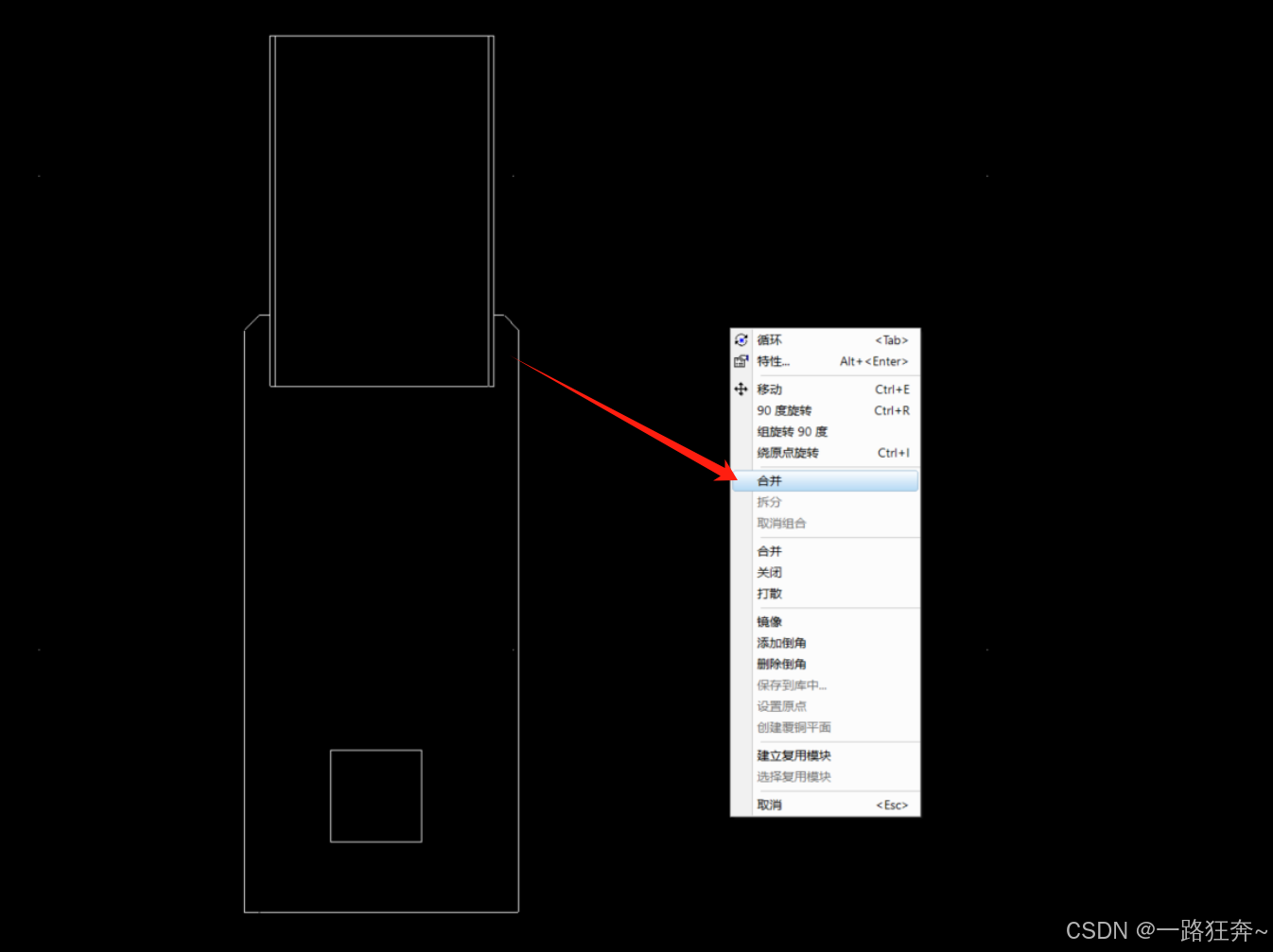

框选 底层结构全部线段,右键弹出菜单中选择合并选项,将底层全部线段合并成一个图形,方便我们做出底层的镜像处理
在这里插入图片描述

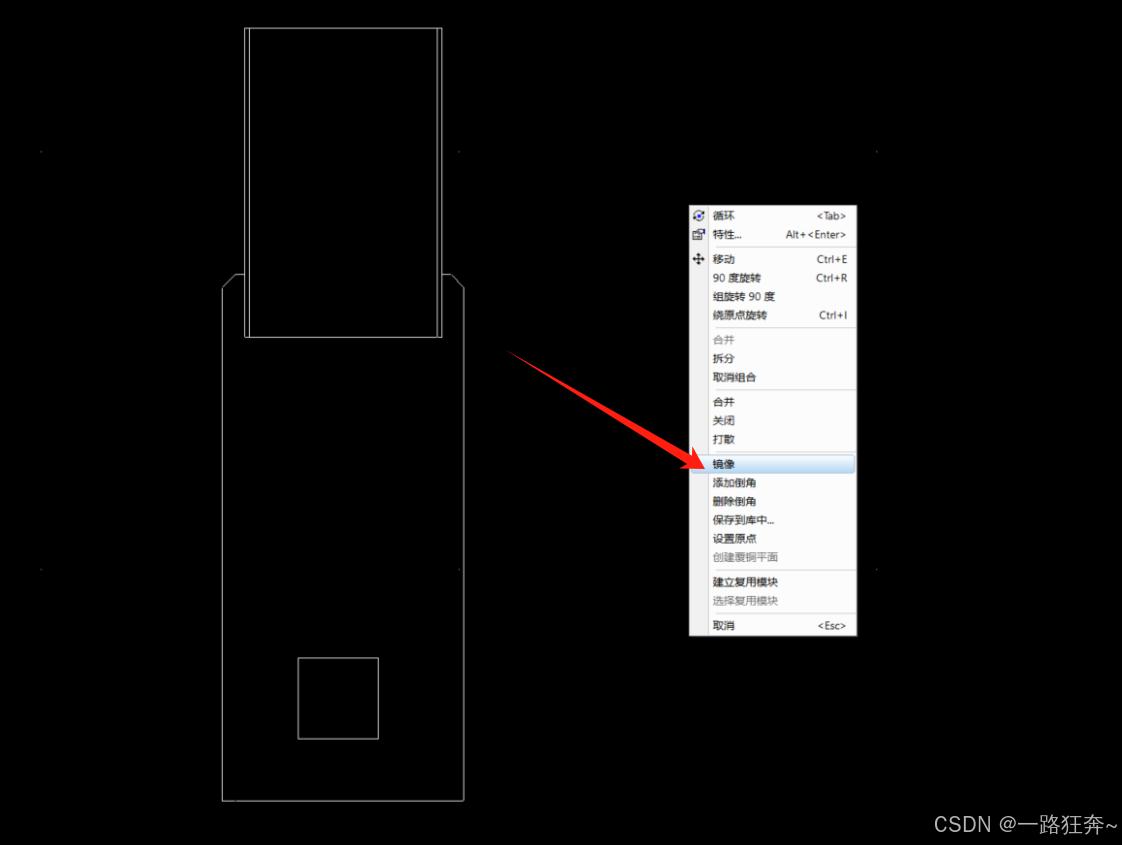

合并底层参考线段之后,再次选择该图形,右键弹出菜单中,选择镜像选项

在这里插入图片描述

将顶层的2D结构参考和底层的2D结构参考进行重合,如左侧图形所示,右侧参考图形不必理会即可

在这里插入图片描述
  如果在摆放好元器件后, 不像看到结构层的参考线,通过按下键盘 Ctrl + Alt + C 键,调出颜色设置面板,取消掉前面分配的层勾选即可,后面如果需要看到,再次勾选上就看到了

在这里插入图片描述

\

四、常见问题与解决方法

\

问题原因解决方案
导入后尺寸错误单位设置不一致检查AutoCAD和PADS均设置为毫米(mm)
板框线条不闭合DXF线段存在断点在AutoCAD中使用PEDIT命令闭合多段线
图层混乱DXF文件包含多余图层导入时仅勾选板框图层的映射
坐标偏移原点未对齐在AutoCAD中将板框移动到坐标(0,0)

总结

通过以上流程导入2D图纸,减少PCB设计中的板框错误。关键点在于:

  • 文件预处理:清理冗余内容,确保单位一致;
  • 精准映射:图层与单位设置严格对应;
  • 闭合性验证:利用PADS工具自动检查。

掌握以上方法,即使是复杂异形板框(如弧形、开槽)也能轻松实现“一键导入”,为后续布局布线打下坚实基础!

### 将PADS 2D线条转换为电路板框图的方法 在硬件开发设计过程中,将2D图纸导入PADS并将其转换为电路板框图是一项常见操作。以下是具体方法: #### 方法一:通过双击2D线实现转换 可以直接双击需要转换的2D线,在弹出的窗口中选择“板框”作为类型,并确认设置以完成转换过程[^1]。 #### 方法二:利用CAD工具优化流程 为了简化操作,也可以在CAD软件中预先处理好图形数据。例如,使用`PLINE`命令沿着目标区域重新绘制一条聚合线,从而形成封闭的整体结构。随后再将此更新后的DWG或DXF文件导入PADS环境中,此时该2D线能够被直接识别为板框对象[^2]。 #### 特殊情况处理——小圆圈转孔洞 当遇到一些特殊形状如需转化为孔洞的小圆形标记时,则应采用如下方式解决:先右键调用 `Select Shapes` 功能定位这些特定图案;接着再次双击选中的项目进入属性编辑界面,最后把其 Type 参数更改为 Board Cut Out 完成定义调整[^4]。 ```python # 示例伪代码表示逻辑顺序 def convert_2d_to_board_frame(): select_line() # 步骤A - 选取待转化直线 open_properties_window() # 步骤B - 打开属性对话框 set_type_as_board_frame() # 步骤C - 设定类型为板框 confirm_changes() # 步骤D - 应用更改 convert_2d_to_board_frame() ``` 上述描述涵盖了从基础到复杂场景下的解决方案,确保能有效应对不同情形下由二维线条向实际可用印刷电路板框架模型转变的需求。
