arcgis操作:解决空间连接所出现的问题

在进行不动产方面的数据处理时, 我们一般得到的数据都是dwg格式的数据, 即CAD数据,CAD数据中有注记数据和点线面数据, 其中注记数据和点线面数据是分开存储的。但是, 我们在在arcmap中做空间分析时需要把CAD数据转成矢量数据, 同时也要把注记转成点要素, 并与点线面数据进行空间连接或关联,使得注记数据和地物数据存储在同一个表中。

但是CAD数据往往不是那么精确, 不仅仅是拓扑要求低和没有投影坐标系, 而且其注记所对应的点线面数据也会存在某种程度上的便宜, 例如在处理不动产的数据时, 注记数据和房屋数据有时就会存在偏移, 这会对我们进行空间连接带来很多麻烦, 比如:有的注记点因为距离较偏没有被房屋面数据所关联到,或者一个面关联到几个点,或者一个点被几个面关联等诸多的情况

面对这种情况, 我们应该怎么去解决呢?
首先我们要知道那些注记点是没有关联上的, 这是我们可以用交集取反的方法来找出没有关联上的点, 因为我们在做空间关联或空间连接时所采用的方法一般是最邻近的连接方法,点在面上一般会被关联, 点在面之外或周边的可能就不被关联了。所以我们可以求注记点图层和房屋面图层的交集然后取反来查找为被关联的点, 然后再合理化的移动到适合的面上, 再进行空间连接或关联

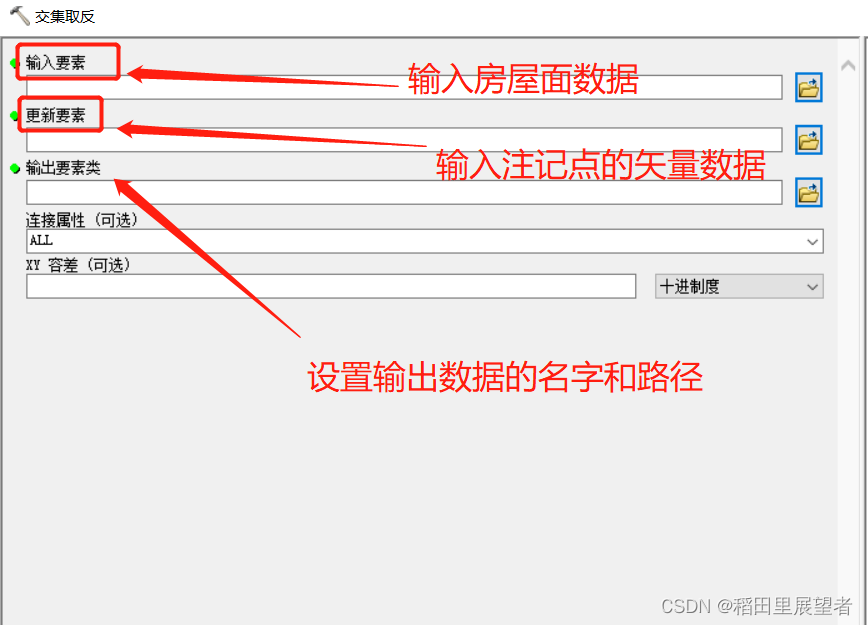

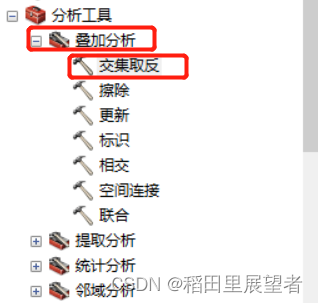

具体操作:使用叠加分析工具箱中的交集取反工具


输出的结果就是没有关联上的数据了, 所以我们就可以对这些点数据进行移动到具体的位置

首先打开编辑器,开启编辑, 然后通过右边的第一个箭头工具来选中需要编辑的要素,即可将点移动到合适的位置
