一、快捷键
I 添加元器件add instance
P 添加信号源add pin(schematic)/ 添加通路add path (layout)
L 为导线添加标签,使其本质上连接到该端点add label
W 添加连线add wire
M 移动move
C 复制copy
Q 查看器件参数窗口
K 加标尺(仅在版图窗口中使用)
shift 追加选中
Ctrl 减少选中
Esc 取消下一步操作
Delete 删除
Shift+X 查看器件内部电路
Shift+F 查看器件版图
二、界面功能及意义

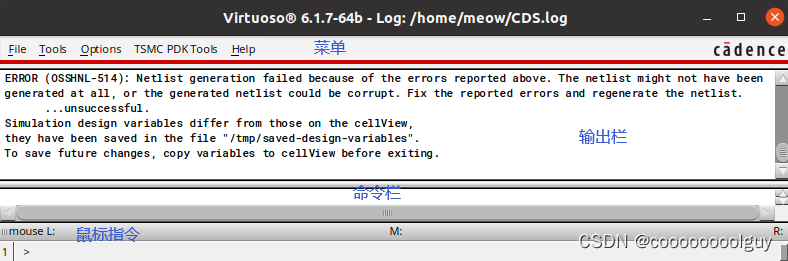

1、命令行窗口CIW:软件整体运行信息(error和warning信息在这里)
Tools>>Library Manager 库管理总览
Tools>>Library Path Editor 工艺库库修改与添加

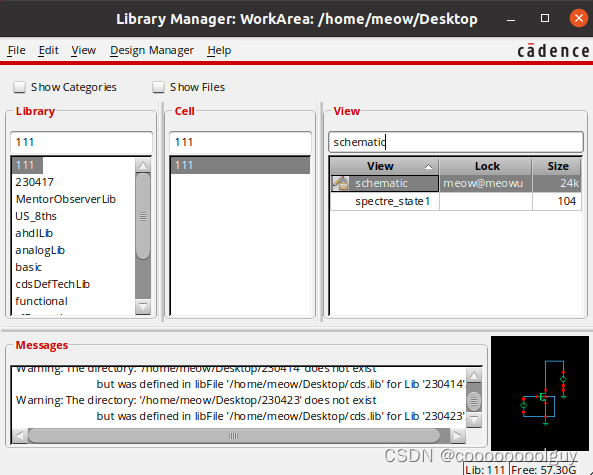

2、Library Manager:文件管理总览
3、Schematic:原理图(直接拖动器件组成电路)

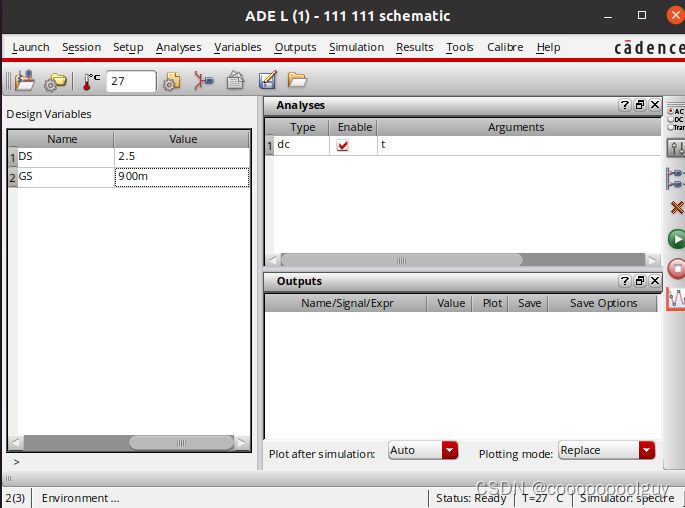

4、ADE analog design environment:仿真环境

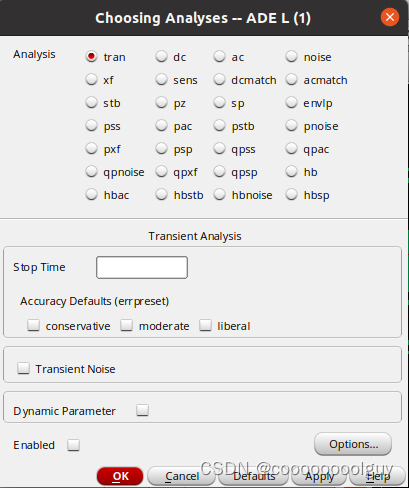

Analyses>>Choose 选择仿真类型
dc 直流分析
ac 交流分析(小信号分析,用于out和in之间,可以分析闭环增益)
tran 瞬态分析
noise 噪声分析
stb 稳定性分析(分析环路增益,通过0V的vdc或probe探针)
xf 分析 (0A的idc或probe探针分析电阻抗)

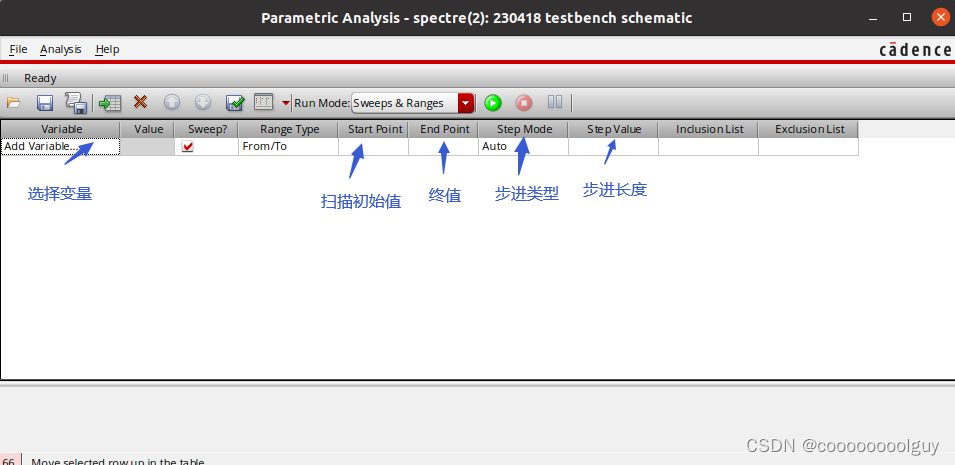

5、参数分析窗口(用于多个参数的扫描设置)
ADE>>Tools>>Parameters analysis

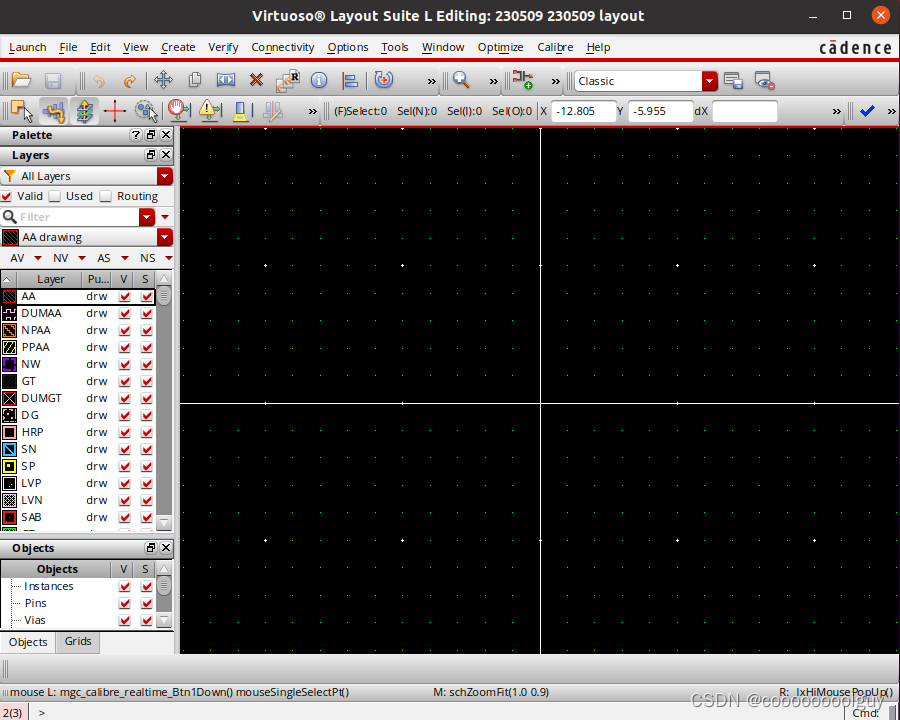

6、版图窗口
三、常用标准器件
BJT 二极管
N18 /NMOS4 四端口NMOS
P18 /PMOS4 四端口PMOS
res 电阻
cap 电容
ind 电感
vdc 直流电压源
idc 直流电流源
vpulse 脉冲电压源(生成方波、三角波)
vsin 正弦电压源
vexp 指数电压源
iprobe 探针
gnd 地
四、报错记录

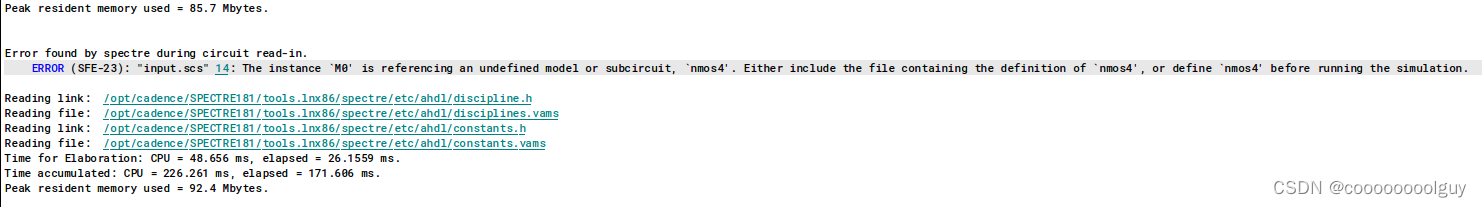

1、显示没有配置模型
原因及解决办法:schematic里面的元器件需要用特定的工艺库,对应的工艺库需要在模拟时添加入model libraries。

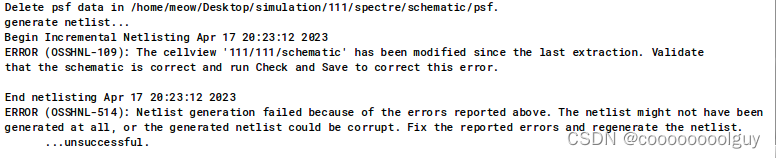

2、点击仿真之后,报错,无法进行仿真
原因及解决办法:测试点被移动,schematic有变动之后没有check&save,尤其要检查子模块
3、需要将特定的器件资源加入Cadence中进行仿真,怎么加入只包含一个器件的库呢?

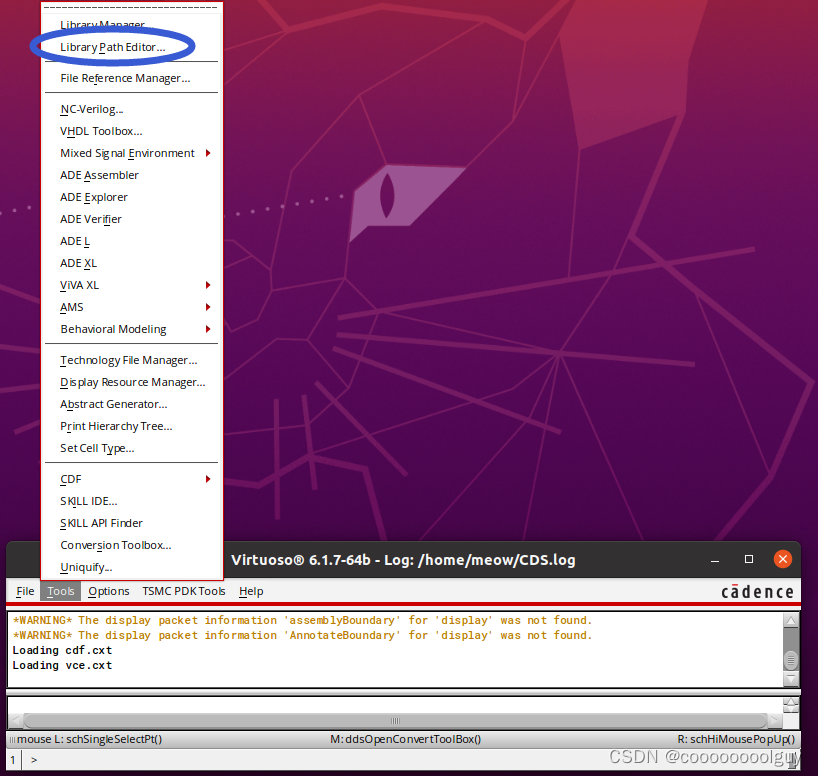

1、选择Tools>>Library Path Editor

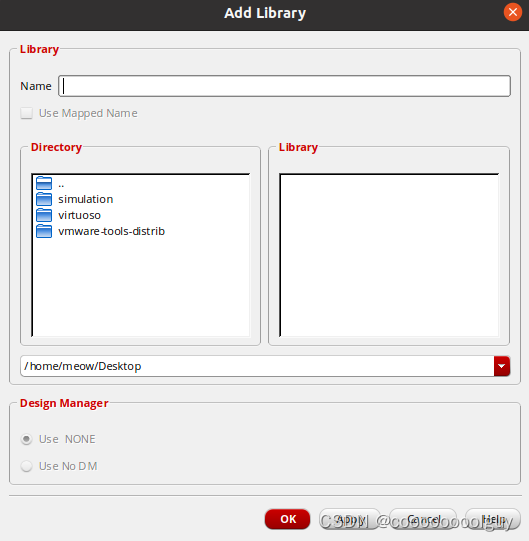

2、选择Edit>>Add Library
3、选择器件资源在的路径
4、更换软件环境或从别的设备移动文件后,因为工艺库和项目的路径发生改变,在仿真时会出现input.scs找不到的错误
ERROR (SFE-868): “input.scs” 8: Can not open input file‘/home/EDA/PDK/PDX_SOI_PDK_1.0.2/ CADENCE_DEVICE_LIBRARY_CMOS/DL_SOI_OA/PDX_SOI_1P7M_OA//…/…/…/…//SM_SOI/PDX_SOI_SM.scs’. No such file or directory. Ensure that the file exists and the path to the file is correct. Otherwise, use the -I
原因及解决办法:在ADE L>>Set up>>Model libraries中更改model的路径,改成当前设备scs或lib文件所在路径

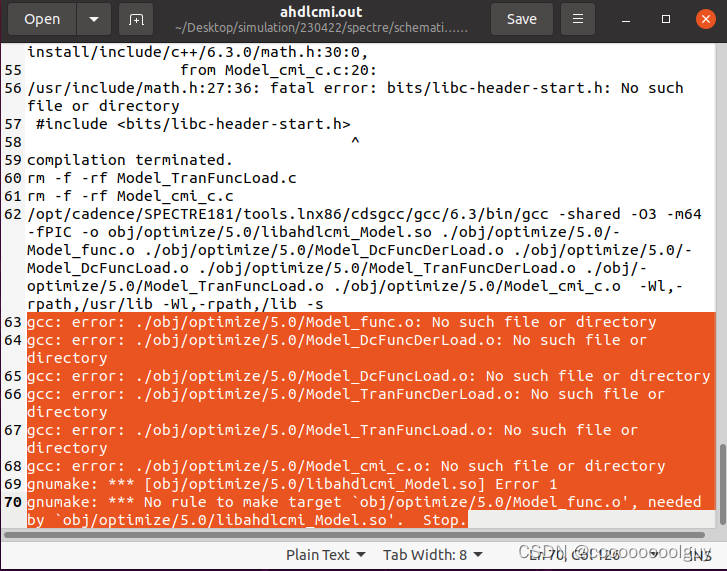

5、使用新器件会存在GCC文件不存在的错误
解决办法:
1、尝试更新binutils
2、重新建立gcc软链接 在terminal中使用命令 sudo apt-get install gcc-multilib
3、尝试更新gcc 在terminal中使用命令sudo apt-get update
