virtuoso版图小技巧5(连载中…)

声明:文章转载自微信公众号:模拟版图layout设计(转载请标明出处!)

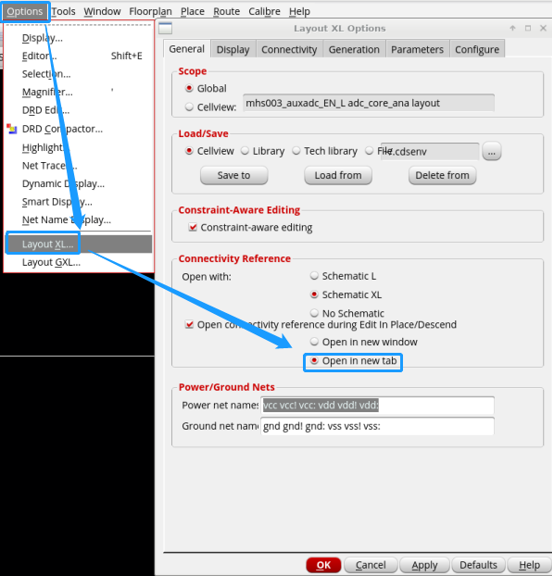

1、子cell查看

Layout窗口中,按如下图设置,这样每次按“x”查看子cell时,电路图对话框中就不会总是弹出单个窗口,而是在一个窗口中弹出多个tap。这样查看多个子电路也不怕混乱。

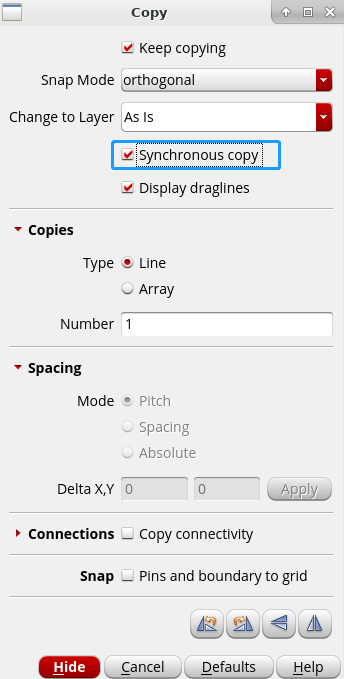

2、你动我也动,Copy Family功能

Layout 窗口下,按快捷键“c”,再按“F3”,然后按如下图蓝框勾选即可;

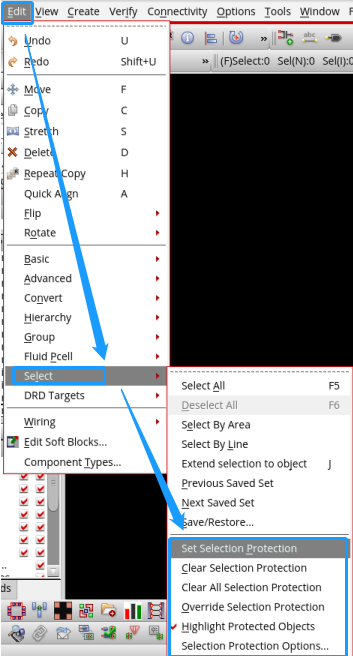

3、器件保护

在layout设计的时候,总是有时候会不小心动一下其他器件,在virtuoso里面可以将某一个cell或者几个cell变成位置固定,不可移动。按如下图设置即可。

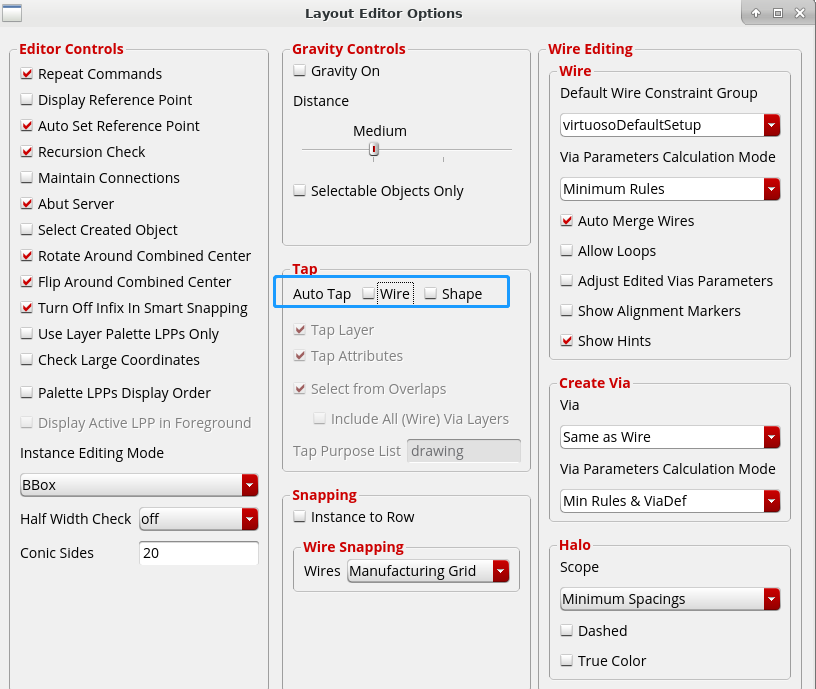

4、关闭线自动吸附

按如下设置即可;


5、Layout XL中产生pin和lable的两种方法

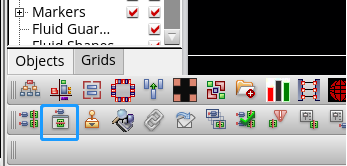

(1)在layout窗口中,左下角点击相关图标,如下蓝色框,然后点击原理图中对应的pin,再回到layout窗口中按”F3”,进行相关设置,具体请参考视频。

(2)首先生成lable,然后再根据对应的lable自动生成对应的pin。

按下快捷键“L”,在弹出的对话框中进行相关的设置,并在对应的器件或net上生成label。最后在layout菜单栏中选择Tools—Create Pin From Lable……,然后在弹出的对话框中做相应的设置即可。具体操作请参考视频。

连载中...
