Android开发——原生渲染方案实现 PDF 预览功能
原生渲染方案实现 PDF 预览功能
1. 引言
在移动应用开发中，PDF 预览是文档处理场景的核心需求之一。Android 生态提供了多元化的技术方案，从系统级简版预览到原生渲染的深度定制，开发者需结合功能复杂度、性能要求和用户体验进行选型。本文将围绕 PdfRenderer 原生渲染方案，详细解析如何构建高性能、可扩展的混合文档（PDF/图片）预览系统，并附具体代码实现与优化策略。 主流实现方式主要有如下两种：
第一种方式，借力原生能力 。通过 Intent 调用系统默认 PDF 阅读器是最快捷的实现方式，其本质是将渲染任务委托给第三方应用（如 Google PDF Viewer）。该方案的核心逻辑在于 文件 URI 构建 和 权限传递：
- URI 构建：通过
FileProvider生成跨应用安全访问的 Uri，避免暴露文件真实路径。 - 权限控制：利用
Intent.FLAG_GRANT_READ_URI_PERMISSION临时授予目标应用文件读取权限。
// 生成安全 Uri
Uri fileUri = FileProvider.getUriForFile(
context,
"com.example.myapp.fileprovider",
new File(pdfPath)
);
// 启动系统阅读器
Intent intent = new Intent(Intent.ACTION_VIEW);
intent.setDataAndType(fileUri, "application/pdf");
intent.addFlags(Intent.FLAG_GRANT_READ_URI_PERMISSION);
context.startActivity(intent);
这种方式实现相对简单，但仅适用于非核心场景的“查看”需求，无法满足金融、医疗等行业的定制化交互要求（如水印添加、手势拦截）。
第二种方式是借助于第三方库选型，可以说是功能与成本的折中。
| 方案名称 | 技术架构 | 渲染引擎 | 核心场景 | 集成成本 | 性能表现 |
|---|---|---|---|---|---|
| AndroidPdfViewer | 纯 Java 实现 | PDFium | 轻量级本地文档预览 | 低 | 中等 |
| Pspdfkit | Native + Java 混合 | 自研引擎 | 企业级 PDF 编辑（含注释/签章） | 高（商业授权） | 优 |
| PDF.js + WebView | 前端渲染 + 桥梁交互 | PDF.js | 多端统一预览（Web/Android/iOS） | 中 | 中等（受 WebView 限制） |
| PdfRenderer | Android 原生 API | Skia | 高性能定制化预览（如电子签批） | 高 | 优 |
如果需要跨平台复用代码，优先考虑 PDF.js + WebView；如果需要专业级 PDF 功能（如加密、表单），Pspdfkit 是唯一选择（需预算支持）；最后，如果需要极致性能与定制化交互，且能接受 API 21+ 限制，PdfRenderer 是最优解。
2. 原生渲染方案核心设计：从数据到视图
下面，站在原生的角度来说明一般PDF预览是如何封装的。
（1）统一文档模型：抽象共性，隔离差异
首先，定义 DocumentItem 作为混合文档的载体，通过枚举 DocumentType 区分内容类型，实现 PDF 与图片的统一管理：
// 文档类型枚举，支持扩展（如未来添加 Office 文件）
enum DocumentType { PDF, IMAGE, OFFICE }
// 统一数据模型，使用 Uri 适配 Android 10+ 作用域存储
class DocumentItem {
private final Uri uri; // 文件 URI（支持 ContentUri/FileUri）
private final DocumentType type; // 类型
public DocumentItem(Uri uri, DocumentType type) {
this.uri = uri;
this.type = type;
}
// 类型安全的访问方法
public Uri getUri() { return uri; }
public boolean isPDF() { return type == DocumentType.PDF; }
}
这样，可以利用Uri 兼容 file:// 和 content:// 格式，适配不同 Android 版本的存储策略。同时保证了扩展性，新增文档类型时（如 Word），只需扩展枚举值和对应的渲染器，无需修改上层逻辑。
（2）渲染组件架构：接口驱动，解耦实现
接下来，通过 DocumentRenderer 接口抽象渲染行为，具体由 PdfRendererHolder 和 ImageRendererHolder 实现，形成“策略模式”架构：
interface DocumentRenderer {
/** 渲染文档内容 */
void render(Uri uri);
/** 释放资源（内存/文件句柄等） */
void destroy();
/** 可选：预加载资源 */
default void preload() {}
}
基于 Android 原生 PdfRenderer，实现分页渲染与内存管理：
class PdfRendererHolder extends RecyclerView.ViewHolder implements DocumentRenderer {
private final ImageView pdfImageView; // 用于显示渲染后的 Bitmap
private PdfRenderer pdfRenderer; // 核心渲染引擎
private WeakReference<Bitmap> currentBitmapRef; // 弱引用防止内存泄漏
private int currentPage = 0; // 当前显示页
public PdfRendererHolder(ImageView itemView) {
super(itemView);
this.pdfImageView = itemView;
// 初始化手势缩放（示例）
initScaleGesture();
}
private PdfFile createPdfFile(Uri uri) throws IOException {
// 适配不同 Uri 类型（FileUri/ContentUri）
if (ContentResolver.SCHEME_CONTENT.equals(uri.getScheme())) {
ParcelFileDescriptor pfd = context.getContentResolver().openFileDescriptor(uri, "r");
return PdfFile.createFromParcelFileDescriptor(pfd);
} else {
return PdfFile.createFromFile(new File(uri.getPath()));
}
}
通过 createFromParcelFileDescriptor 支持 ContentUri，解决 Android 10+ 作用域存储下的文件访问问题。 每次只渲染当前页，滑动时通过 renderPage() 动态更新，避免一次性加载所有页面导致内存溢出。 最后使用 WeakReference<Bitmap> 允许系统在内存紧张时回收 Bitmap，结合 try-with-resources 自动关闭 PdfRenderer.Page 和 PdfRenderer。
（3）渲染优化：让性能更可靠
基于 Glide 库实现图片异步加载与缓存管理，代码简洁且性能可靠：
class ImageRendererHolder extends RecyclerView.ViewHolder implements DocumentRenderer {
private final ImageView imageView;
public ImageRendererHolder(ImageView itemView) {
super(itemView);
this.imageView = itemView;
// 配置图片缩放模式
imageView.setScaleType(ImageView.ScaleType.FIT_CENTER);
}
@Override
public void render(Uri imageUri) {
Glide.with(imageView.getContext())
.load(imageUri)
.placeholder(R.drawable.placeholder_loading) // 加载占位图
.error(R.drawable.ic_error) // 错误占位图
.into(imageView);
}
@Override
public void destroy() {
// 清理 Glide 缓存，避免内存泄漏
Glide.with(imageView.getContext()).clear(imageView);
}
}
3. 混合文档容器：ViewPager2 与适配器设计
通过 MixedDocumentAdapter 管理不同类型的 ViewHolder，核心逻辑包括：
- 视图类型判断：根据
DocumentItem.type返回不同的 ViewType。 - 渲染器创建与回收：通过
WeakHashMap缓存渲染器，在onViewRecycled中触发资源释放。 - 预加载优化：利用
ViewPager2的setOffscreenPageLimit预加载相邻页面，提升滑动流畅度。
具体实现上，利用setupViewPager() 方法用于初始化 ViewPager2 组件，通过绑定 MixedDocumentAdapter 实现 PDF 与图片的混合预览，设置 setOffscreenPageLimit(1) 预加载相邻页提升滑动流畅度，添加 ZoomOutPageTransformer 实现缩放动画增强视觉层次感，并在 onPageSelected 回调中释放非当前页资源以优化内存占用，通过预加载、动画和资源管理的协同配置，平衡了性能与用户体验，适用于需要高效展示多类型文档的应用场景。
// 在 Activity 中初始化 ViewPager2
private void setupViewPager() {
ViewPager2 viewPager = findViewById(R.id.view_pager);
viewPager.setAdapter(new MixedDocumentAdapter(this, documents));
// 关键配置：
viewPager.setOffscreenPageLimit(1); // 预加载相邻1页，提升滑动流畅度
viewPager.setPageTransformer(new ZoomOutPageTransformer()); // 添加滑动动画（可选）
// 页面切换监听：释放非当前页资源
viewPager.registerOnPageChangeCallback(new ViewPager2.OnPageChangeCallback() {
@Override
public void onPageSelected(int position) {
// 示例：仅保留当前页渲染器，释放其他页资源
renderers.forEach((key, renderer) -> {
if (key != position) renderer.destroy();
});
}
});
}
这里解释一下ZoomOutPageTransformer，ZoomOutPageTransformer是为 ViewPager2 实现的缩放滑动动画类，核心通过监听页面滑动位置参数 position，动态调整视图的缩放比例、透明度和位移。当页面处于屏幕中心（position=0）时，视图以原始大小（缩放 100%）完全显示且透明度为 1；随着页面向左右滑动（position 接近 ±1），视图逐渐缩小至 85%（MIN_SCALE）、透明度降至 50%（MIN_ALPHA），并通过位移补偿保持视觉连贯。该动画通过缩放与淡入淡出的联动，增强了页面切换的层次感和交互反馈，适用于图片浏览、多页文档预览等需要视觉引导的场景，且仅操作视图属性，性能开销较低。实现代码如下：
// 滑动动画示例：缩放效果
class ZoomOutPageTransformer implements ViewPager2.PageTransformer {
private static final float MIN_SCALE = 0.85f;
private static final float MIN_ALPHA = 0.5f;
@Override
public void transformPage(@NonNull View page, float position) {
int pageWidth = page.getWidth();
int pageHeight = page.getHeight();
if (position < -1) { // 页面完全向左滑出
page.setAlpha(0f);
} else if (position <= 1) { // 页面在可见区域内
float scaleFactor = Math.max(MIN_SCALE, 1 - Math.abs(position));
float vertMargin = pageHeight * (1 - scaleFactor) / 2;
float horzMargin = pageWidth * (1 - scaleFactor) / 2;
if (position < 0) {
page.setTranslationX(horzMargin - vertMargin / 2);
} else {
page.setTranslationX(-horzMargin + vertMargin / 2);
}
page.setScaleX(scaleFactor);
page.setScaleY(scaleFactor);
page.setAlpha(MIN_ALPHA + (scaleFactor - MIN_SCALE) / (1 - MIN_SCALE) * (1 - MIN_ALPHA));
} else { // 页面完全向右滑出
page.setAlpha(0f);
}
}
}

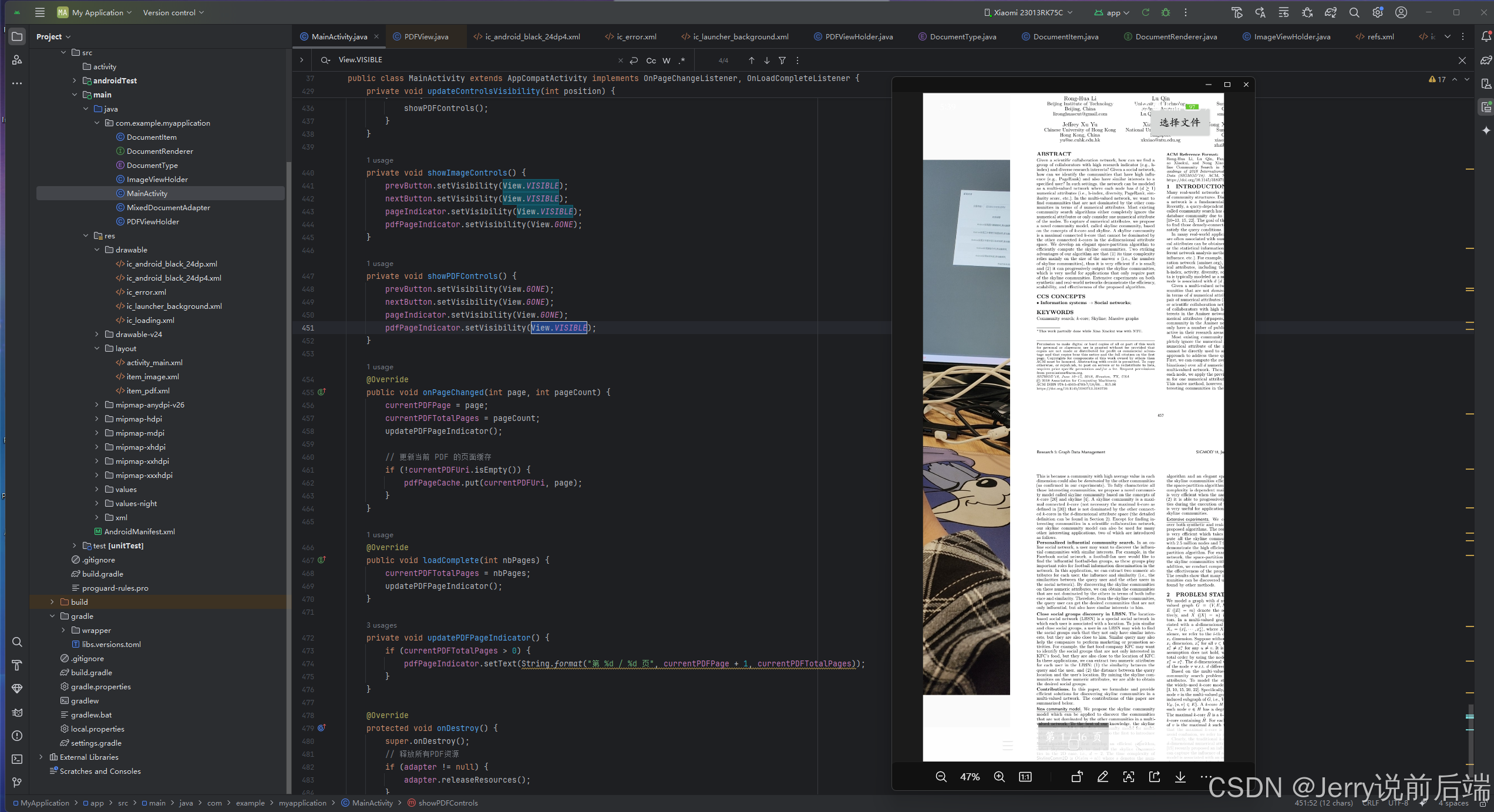

最终实现效果如下：
通过原生渲染方案，构建统一文档模型 DocumentItem 管理 PDF 与图片类型，利用 DocumentRenderer 接口解耦渲染逻辑，结合 ViewPager2 与 MixedDocumentAdapter 实现混合文档展示，并通过预加载优化、ZoomOutPageTransformer 缩放动画及页面切换时的资源释放策略，平衡了性能与交互体验。这种方案适用于对定制化交互和性能要求高的场景（如电子签批、嵌入式设备），为高效文档预览提供了可扩展的技术框架。
