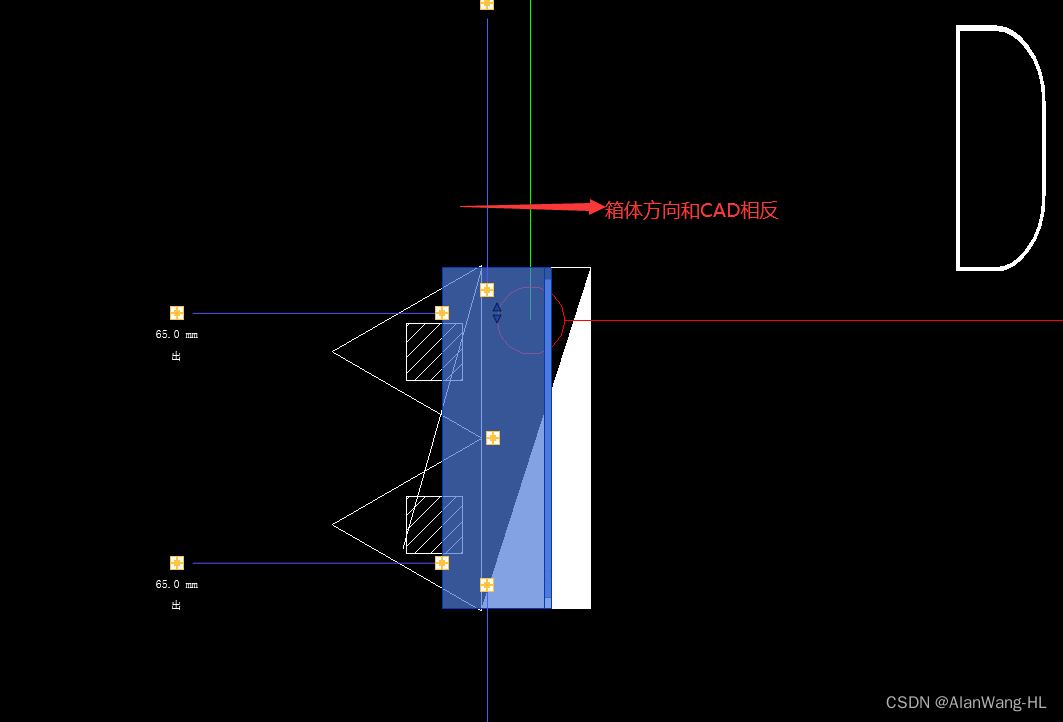

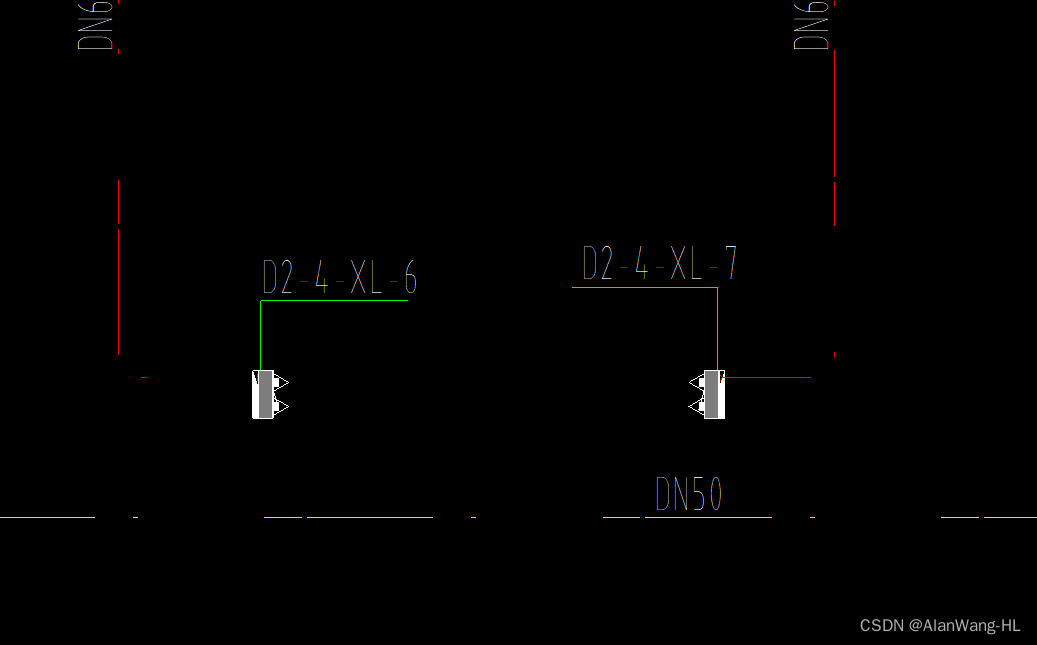

有没有试过用翻模软件翻设备（消防箱）位置会偏移？生成箱体和图块方向相反？就像下图1、2情况，研究了一下是因为是识别CAD图块的坐标点和族的原点不一致导致偏移的，还有CAD图块的Y比例会影响图块的方向。可惜调整了消防箱的原点（中心），翻模还是偏移。。。所以决定自己搞一个出来。
在这里插入图片描述

设备翻模思路：

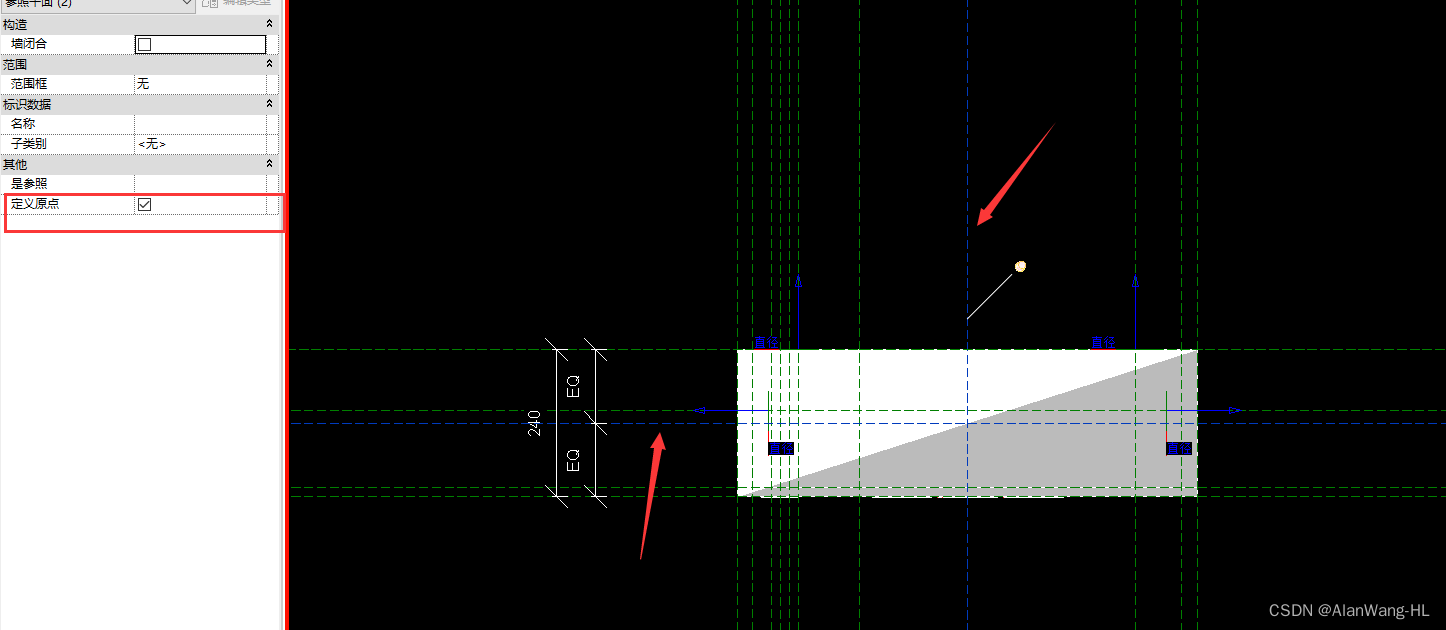

1.根据CAD图块的坐标点，放置设备族（将消防箱族的原点调整在中心）；
2.根据CAD图块的旋转角度、Y比例进行已生成的族实例旋转；
3.生成啦！测试检查完美，翻其他设备思路应该是一样的。

 var pickp = CADLineReference.GlobalPoint;

            var blockrefs = cADModelUtils.CADBlockRefenceInfos(uidoc, filpath);//获取CAD所有图块
            string blocklayer = null;//图层名称
            string blockname = null;//图块名称
            double maxd = double.MaxValue;

            foreach (var item in blockrefs)
            {
                var d =  pickp.DistanceTo(CADtransform.OfPoint(item.BlockRefLoca));
                if (d<maxd)
                {
                    maxd = d;
                    blocklayer = item.LayerName;
                    blockname = item.BlockName;
                }
            }
            Autodesk.Revit.DB.Transaction tr = new Autodesk.Revit.DB.Transaction(doc, "familyinstance");
            tr.Start();

            foreach (var item in blockrefs)
            {
                if (item.LayerName == blocklayer)
                {
                    if (item.BlockName== blockname)
                    {
                        var rotan = item.Rotation;//角度
                        var locaP = CADtransform.OfPoint(item.BlockRefLoca);//坐标
                        var syblo =  Tools.SearchFamilyGetFamilySybolByName(doc, "带灭火器箱组合式消防柜_单栓", "1800×700×240");
                        var familyinstance =  doc.Create.NewFamilyInstance(locaP, syblo, doc.ActiveView.GenLevel, StructuralType.NonStructural);
                        var ScaleFactorsY = item.ScaleFactorY;//Y比例
                        ElementTransformUtils.RotateElement(doc, familyinstance.Id, locaP.GoesDirExtend(XYZ.BasisZ, 100),rotan);
                        if (familyinstance.Symbol.FamilyName.Contains("消防箱") || familyinstance.Symbol.FamilyName.Contains("消防柜"))
                        {
                            if (ScaleFactorsY > 0)
                            {
                                ElementTransformUtils.RotateElement(doc, familyinstance.Id, locaP.GoesDirExtend(XYZ.BasisZ, 100), 180.0.AngleToRadius());//旋转180°
                            }
                        }

                    }
                }
            }
            tr.Commit();

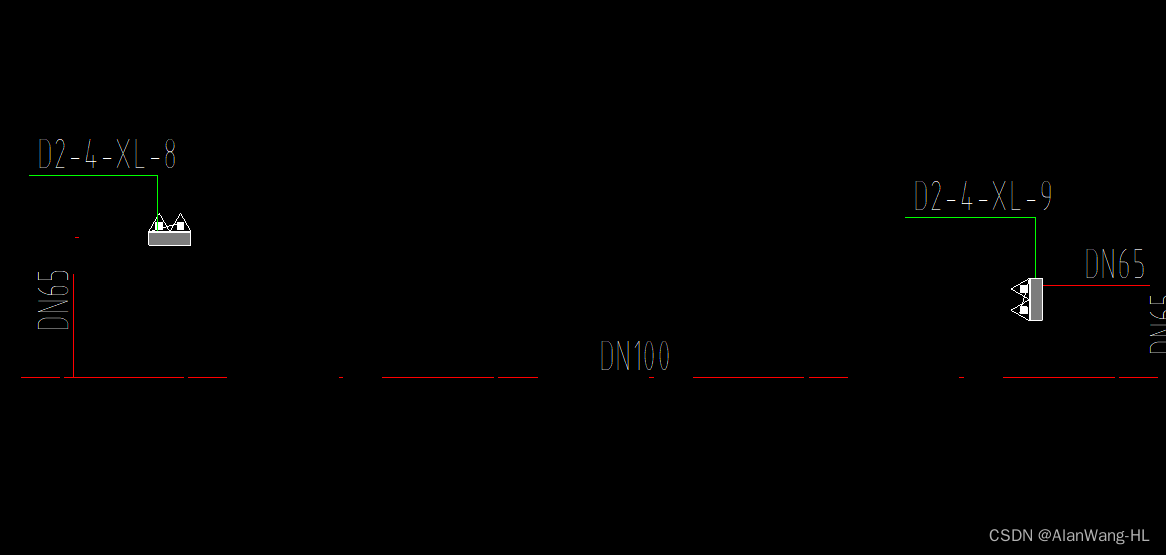

在这里插入图片描述

在这里插入图片描述
!](https://img-blog.csdnimg.cn/e86be3c815294523a9f8a13b091f63b0.png)
