前言

在网状meta分析过程中，当干预措施的结局指标较多时，NMA需要展示的结果也会非常多。《The rank-heat plot is a novel way to present the results from a network meta-analysis including multiple outcomes》一文提出一种创新的图形（rank-heat plot）用来展示NMA中多个结局指标的排序情况，并且开发了相应的网页。今天的文章主要是介绍rank-heat plot的绘制，该网页地址如下：

https://rankheatplot.com/rankheatplot/

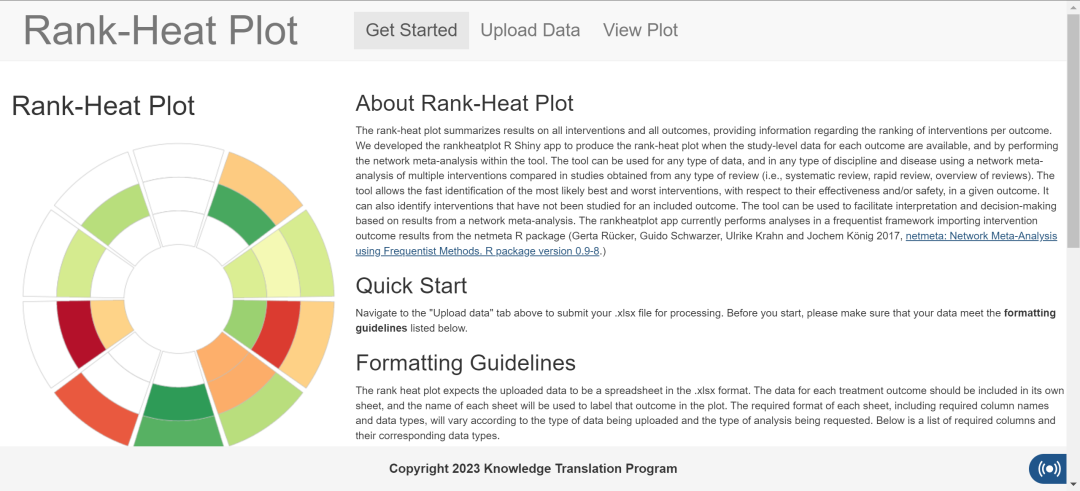

网页界面如下：

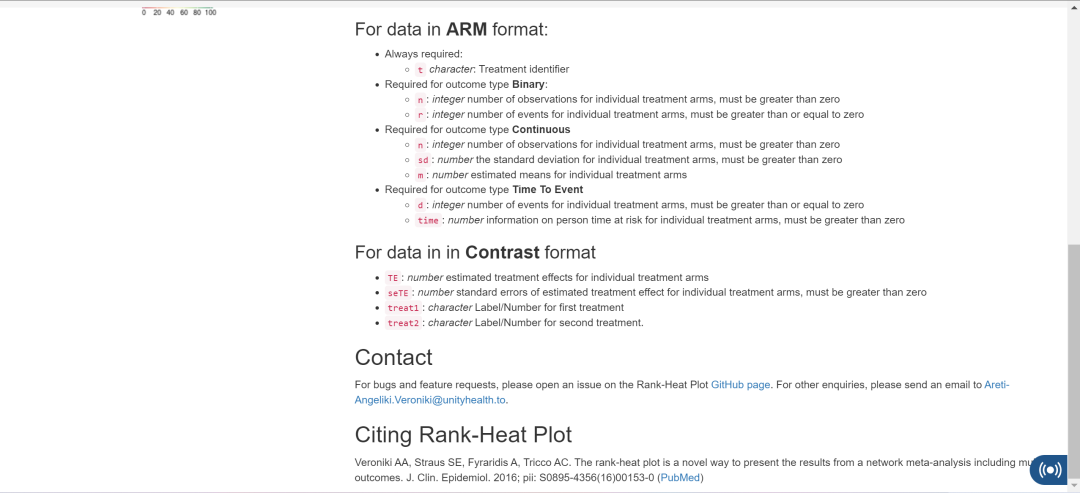

该网页支持arm和contrast两类数据格式，建议优先选择容易的arm数据

数据准备与模型设定

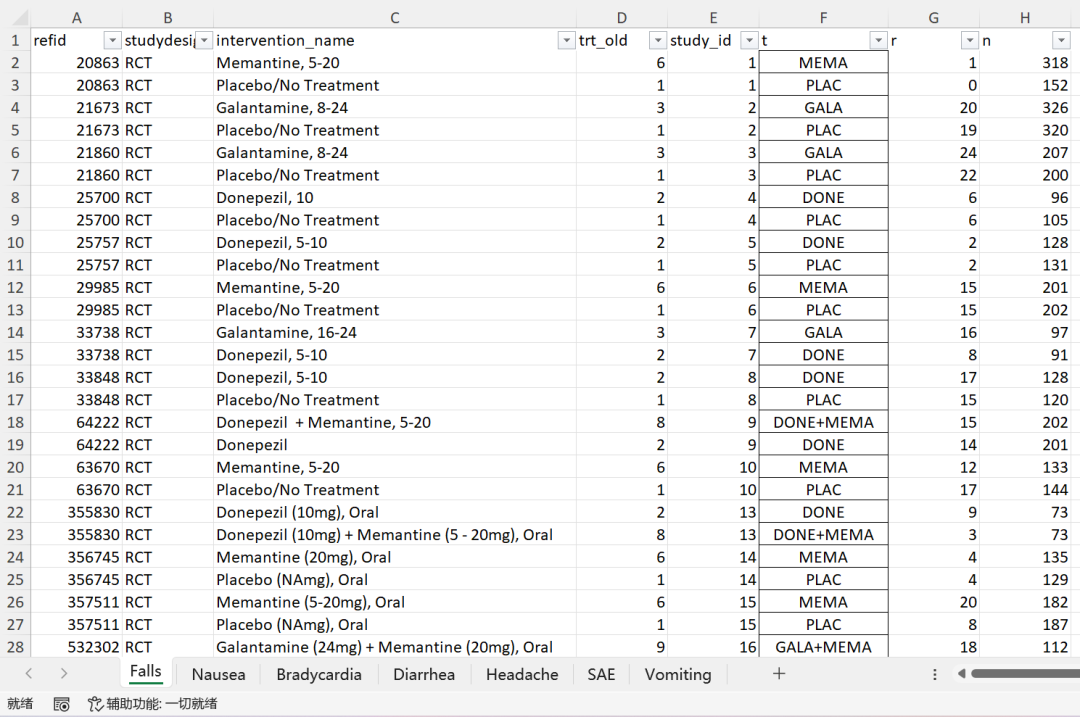

该工具提供了Comparative Effectiveness and Safety of Cognitive Enhancers for Treating Alzheimer's Disease: Systematic Review and Network Metaanalysis一文的分析数据，主要包括9种干预措施和7个结局指标。

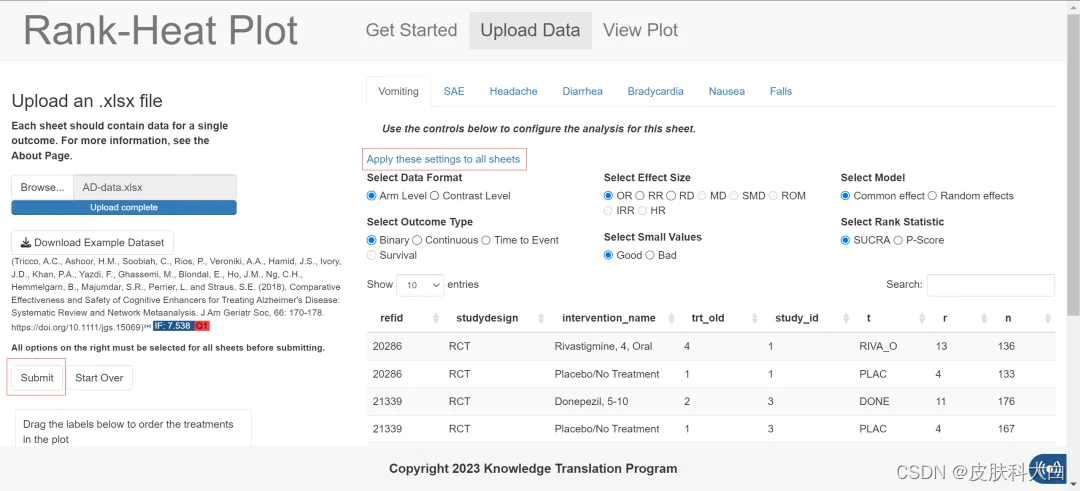

导入数据模板后需要进行模型的设定，主要包括结局指标类型（binary、continuous、survival等）、效应量（OR、RR、HR等）、模型类型（commom、random）等
在设定一个结局指标后，可以点击Apply these settings to all sheets应用到所有结局指标然后进行调整。
设置完所有的指标，点击旁边的Submit便可以进行自动分析

图形展示与解读

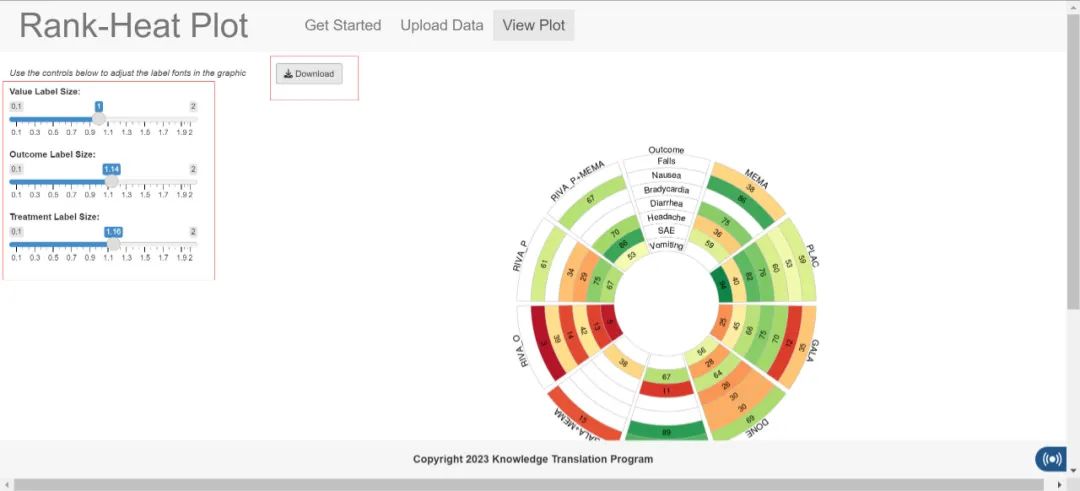

旁边的工具栏可以用来调整图片各文字部分的大小。

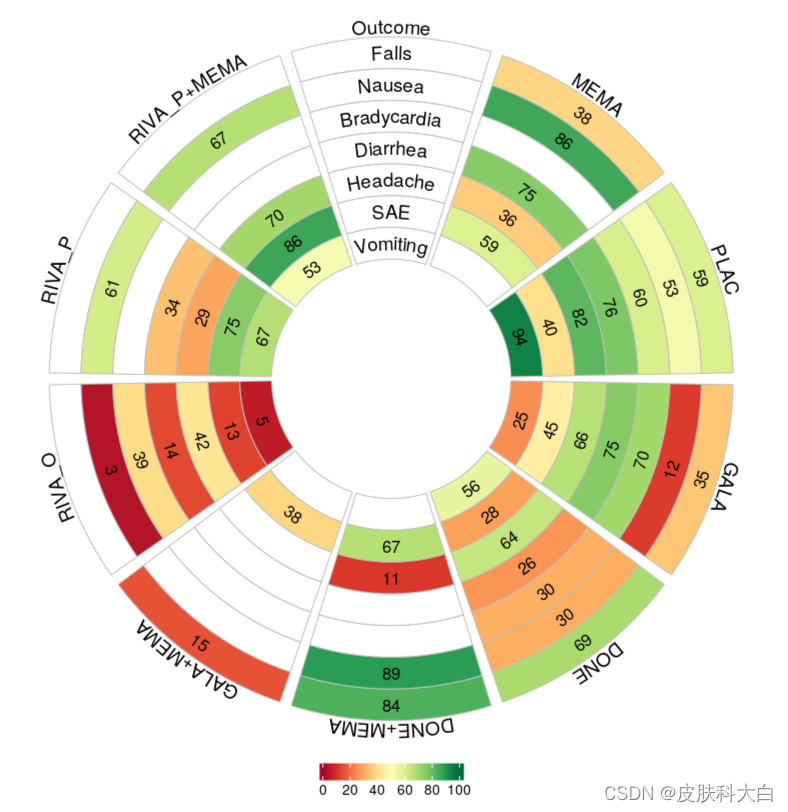

结果解读：

图片中环形的数量表示有多少种结局指标，扇形的数量（除去outcome）表示干预措施的数量
有颜色的部分表示干预措施有统计相应的结局指标
颜色分为红黄绿三种，代表干预措施成为最优方案的概率从低到高

最后值得注意的是：该网页工具是基于频率学的netmeta包进行分析，因而暂时不支持贝叶斯NMA结果的绘制

参考文献

[1] Veroniki AA, Straus SE, Fyraridis A, Tricco AC. The rank-heat plot is a novel way to present the results from a network meta-analysis including multiple outcomes. J Clin Epidemiol. 2016;76:193-199. doi:10.1016/j.jclinepi.2016.02.016.

[2] Tricco AC, Ashoor HM, Soobiah C, et al. Comparative Effectiveness and Safety of Cognitive Enhancers for Treating Alzheimer's Disease: Systematic Review and Network Metaanalysis. J Am Geriatr Soc. 2018;66(1):170-178. doi:10.1111/jgs.15069.
