椭圆已知中心坐标、长轴、短轴、计算角度、倾斜角度，求计算坐标。

最新推荐文章于 2024-01-26 14:23:42 发布

Anco123456

最新推荐文章于 2024-01-26 14:23:42 发布

阅读量2.1k

点赞数 2

文章标签： c# 抽象代数

本文链接：https://blog.csdn.net/weixin_46627418/article/details/129947344

版权

文章提供了一个C#方法来计算椭圆上特定角度的点坐标，考虑了椭圆的长轴、短轴、倾斜角度以及需要的角度值。该方法基于数学公式，通过曲率计算得到坐标，并可用于图形绘制中椭圆的等分线起点和终点的确定。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

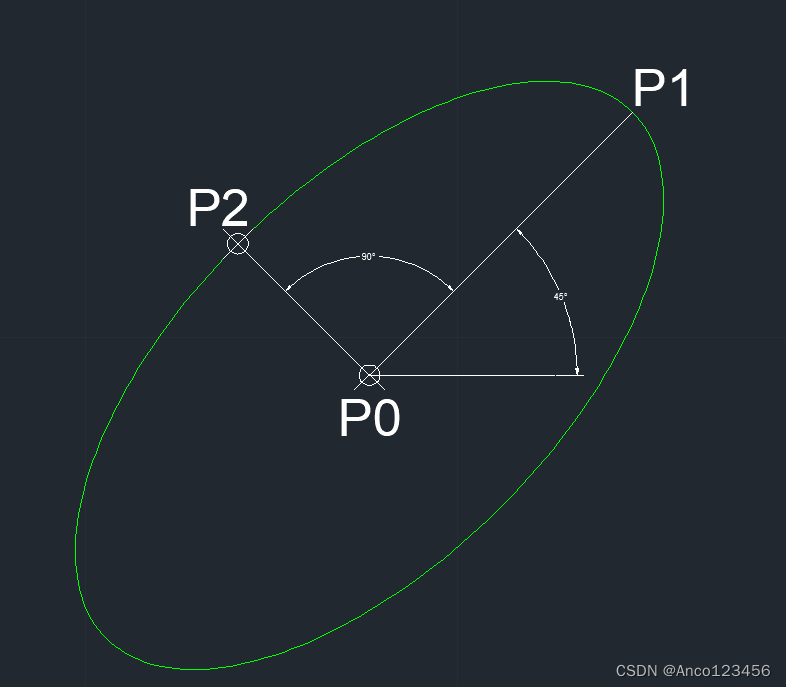

如图，已知点P0坐标。P0-P1为椭圆长轴a,P0-P2为短轴b,椭圆倾斜角度45度。求点P2坐标。

此类问题常用于导图的分解椭圆，需要将椭圆等分360*N小份，然后直线画出各个小份，此时就需要求出等分直线的起始点和终止点坐标。

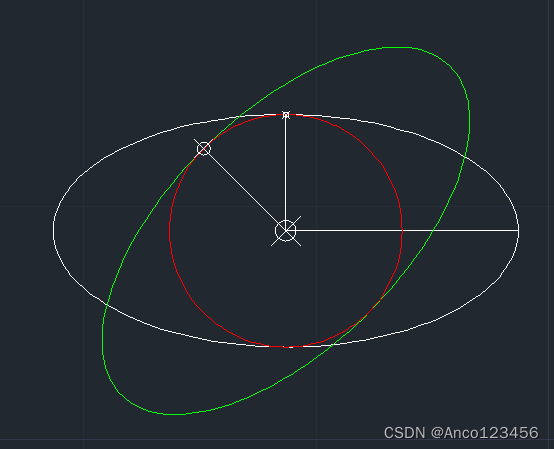

一下就不直接写出推导过程，我们直接上图，并给出结论。

C#方法：

#region 计算坐标

/// <summary>
/// 计算坐标
/// </summary>
/// <param name="CentrePointTemp"></param>
/// <param name="MajorAxisTemp"></param>
/// <param name="MinorAxisTemp"></param>
/// <param name="CalcuateAngle">角度，不是弧度</param>
/// <param name="倾斜角度Temp">角度，不是弧度</param>
/// <returns></returns>
public Point GetArcPoint(Point CentrePointTemp, double MajorAxisTemp, double MinorAxisTemp, double CalcuateAngle, double 倾斜角度Temp)
{
Point Result = new Point();

//获取曲率 r = ab/Sqrt((a.Sinθ)^2+(b.Cosθ)^2
double RadioTemp = MajorAxisTemp * MinorAxisTemp
/ Math.Sqrt(
Math.Pow(Math.Sin(CalcuateAngle * Math.PI / 180) * MajorAxisTemp, 2)
+ Math.Pow(Math.Cos(CalcuateAngle * Math.PI / 180) * MinorAxisTemp, 2)
);

double XTemp = RadioTemp * Math.Cos((倾斜角度Temp + CalcuateAngle) * Math.PI / 180);
double YTemp = RadioTemp * Math.Sin((倾斜角度Temp + CalcuateAngle) * Math.PI / 180);

Result.X = CentrePointTemp.X + XTemp;
Result.Y = CentrePointTemp.Y + YTemp;

return Result;
}

#endregion
