第三章 基本系统器件---混频器

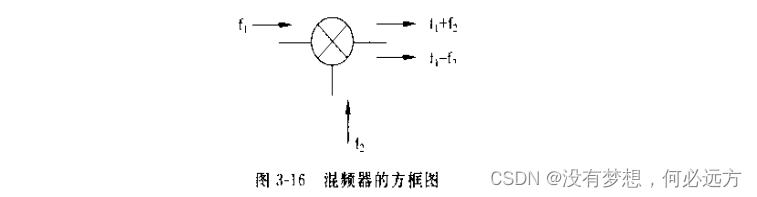

3.5.1 方框图

该方框图所描述的就是混频器的功能；

两个频率F1和F2输入混频器，此时输出两个频率，一个频率为F1+F2;一个频率为F1-F2;

3.5.2 混频器的功能

1、数学表达

混频器的目的就是改变信号的频率但保持信号的其他特性不变；

2、改变频率

首先信号的频率必须改变，在日常生活中所传播的信号通常是处于低频段的；

例如，当我们进行通话时，此时声音的频率大概为2kHz，到时蜂窝通信中使用的频率为900MHz，那么我们就需要将声音频率转化为蜂窝通信的频率；为了达到这一目的，此时我们需要使用混频器；

其次，从混频器中出来的两个信号，有一个是我们不需要的，此时需要用滤波器将不需要的信号进行滤除；因此在混频器后面通常·会跟着一个滤波器；

3、混频器的其他名字

如果混频器是接收机的一部分，那么它就是下变频器；

如果混频器是发射机的一部分，那么它就是上变频器；

3.5.3 混频器是如何工作的

1、三个端口

混频器具有两个输入和一个输出端口被称为RF、LO、IF；

RF就是有高频信号的端口；IF是中频信号端口；LO是输入端口；

RF、LO、IF端口工作在它们有限的频率范围内；

三个端口的频率范围越宽，混频器的损耗就越大，性能也就越差；

混频器既有有源混频器也有无源混频器，但百分之九十五以上均是无源混频器；

2、转换损耗

无源混频器变现为插入损耗；

为了区别，混频器中的插入损耗称为转换损耗（CL）；CL越低越好；

无源混频器的另一个重要参数是噪声系数（NF）；NF越低越好；

3.5.4 混频器的配置

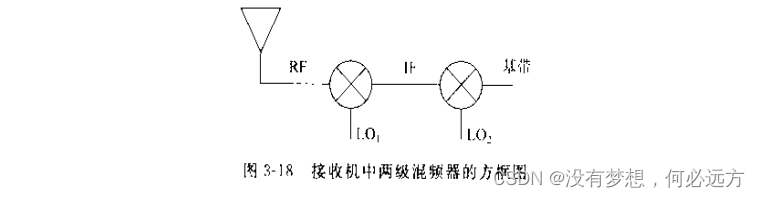

1、两级混频器

通常是在发射机和接收机当中有两个混频器；

 RF是高频信号；IF是中频信号；

一个完整的接收机基本上完成两个功能；

第一个功能是：降低载波信号的频率；第二个是从基带信号当中提取出信息信号；

2、混频器的类型

混频器分为三类：单端、双平衡、三平衡；

这些区别于混频器内部如何构建有关，与混频器的功能无关；

3、倍频器

倍频器的输出频率是输入频率的两倍；
