摘要

本文基于STM32CubeIDE开发环境，详细讲解FreeRTOS消息队列的实现原理与应用场景。通过CubeMX配置+手写代码结合的方式，演示任务间通信的典型场景，并给出内存优化建议。附完整工程源码。

1. 为什么需要消息队列？

裸机编程的局限性：全局变量共享的风险（数据竞争、耦合度高）
FreeRTOS的解决方案：消息队列提供线程安全的通信机制
典型应用场景：传感器数据传递、事件通知、任务间解耦

2. 环境准备

2.1 硬件配置

STM32开发板型号（本文使用STM32H750）
外设需求（示例中使用USART打印调试信息）

2.2 软件配置

STM32CubeMX创建工程
- 启用FreeRTOS（CMSIS_V2接口）
- 配置时钟树、USART

3. 消息队列实战

3.1 CubeMX基础配置

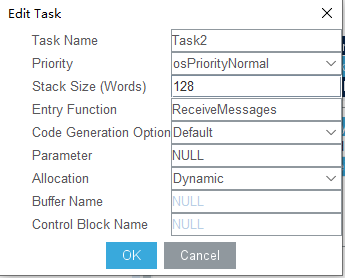

图解步骤：Tasks配置 → 添加队列 → 设置队列长度/项大小（本文创建两个任务，一个任务用于发送消息给消息队列，另外一个任务从消息队列中接收消息）

创建任务的详细步骤和参数概念已在【STM32CubeIDE实战教程】FreeRTOS动态任务创建详解（附完整代码示例）文章中介绍，本文不过多赘述。

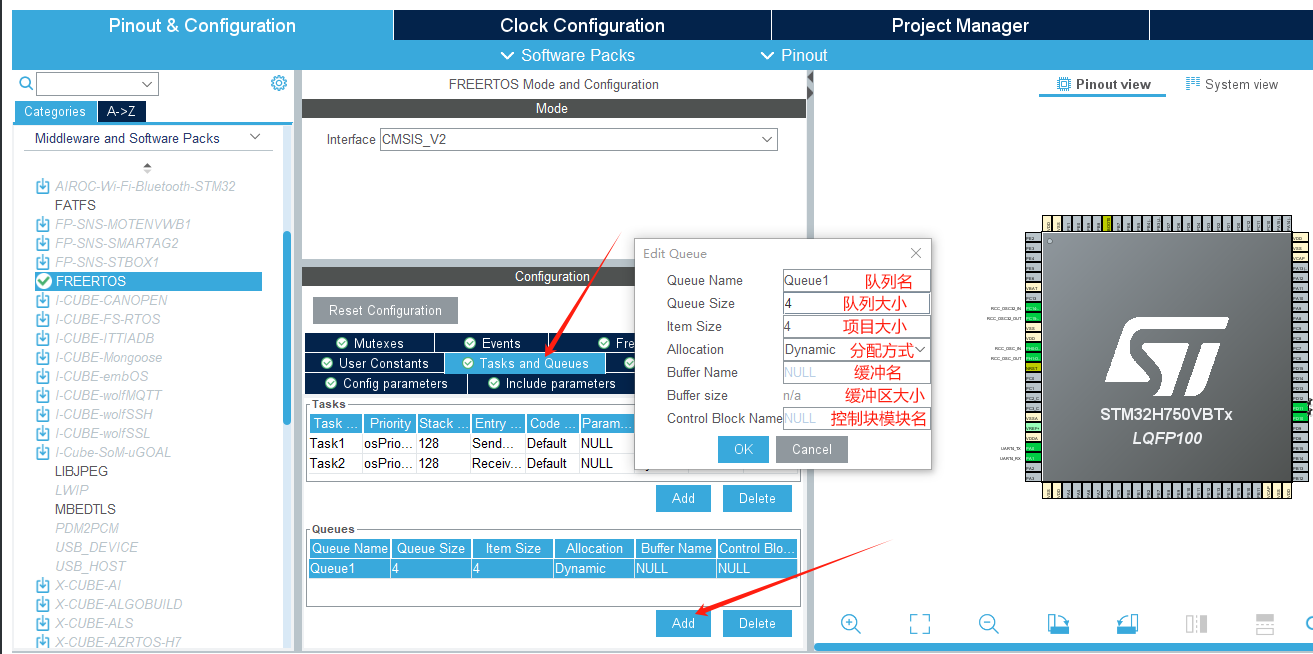

创建消息队列

注意事项：项大小需严格匹配实际数据类型

3.2 核心API解析

// 创建队列（动态内存）
QueueHandle_t xQueueCreate( uxQueueLength, uxItemSize );

// 发送消息（任务上下文）
xQueueSend( xQueue, pvItemToQueue, xTicksToWait );

// 中断安全发送
xQueueSendFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken );

// 接收消息
xQueueReceive( xQueue, pvBuffer, xTicksToWait );

3.3 完整代码示例

场景：发送任务，每隔100ms向消息队列发送一次信息，Led闪烁→ 通过队列发送 → 处理任务接收并打印

//发送消息任务
void SendMessage(void *argument)
{
  /* USER CODE BEGIN SendMessage */
  /* Infinite loop */
	BaseType_t xReturn;
  uint8_t send_data = 1;
  for(;;)
  {
	  send_data++;
	  xReturn = xQueueSend( Queue1Handle, /* 消息队列的句柄 */
	                              &send_data,/* 发送的消息内容 */
	                              0 );        /* 等待时间 0 */
	  if(xReturn !=pdTRUE){
		  printf("消息发送失败\r\n");
	  }
	  if(send_data>200){
		  send_data = 1;
	  }
	  HAL_GPIO_TogglePin(GPIOD, GPIO_PIN_11);
	  HAL_Delay(100);
  }
  /* USER CODE END SendMessage */
}

//接收消息任务
void ReceiveMessages(void *argument)
{
  /* USER CODE BEGIN ReceiveMessages */
  /* Infinite loop */
  BaseType_t xReturn = pdTRUE;/* 定义一个创建信息返回值，默认为pdTRUE */
  uint8_t r_queue;	/* 定义一个接收消息的变量 */
  for(;;)
  {
	  xReturn = xQueueReceive( Queue1Handle,    /* 消息队列的句柄 */
	                               &r_queue,      /* 接收的消息内容 */
	                               portMAX_DELAY); /* 等待时间一直等 */
	      if(pdTRUE == xReturn)
	        printf("接收到的数据是%d\r\n",r_queue);
	      else
	        printf("数据接收出错\r\n");
  }
  /* USER CODE END ReceiveMessages */
}

4. 技巧与调试

4.1 常见问题排查

队列阻塞分析：使用uxQueueMessagesWaiting()检查队列状态
内存不足处理：替换pvPortMalloc为静态分配方案
优先级反转预防：合理设置发送/接收任务的优先级

4.2 性能优化

使用xQueueOverwrite()覆盖旧数据（适用于实时数据流）
队列集(Queue Sets)实现多队列监听
静态队列创建（减少运行时内存碎片）

5. 效果验证

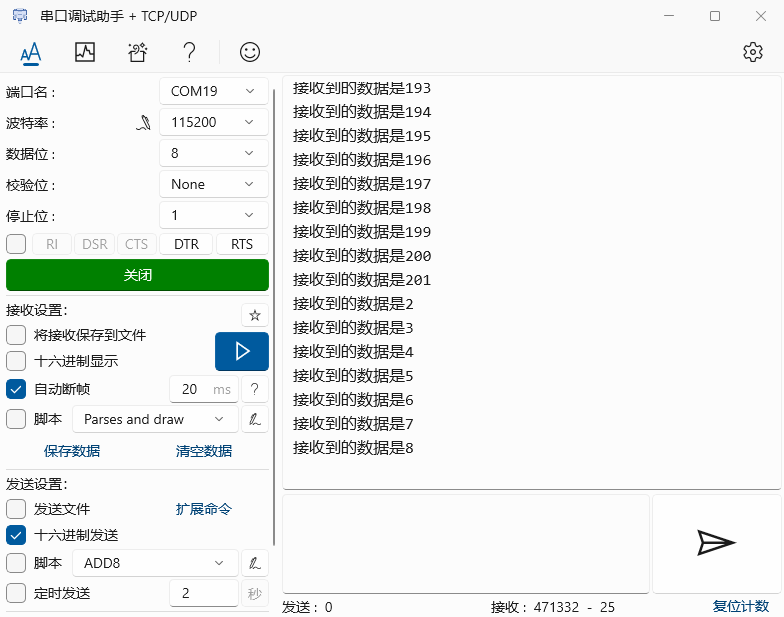

硬件实测截图：

6. 总结

优势总结：解耦任务、线程安全、灵活的超时机制
延伸思考：对比信号量、事件标志组的适用场景

附录：FAQ

Q1：队列项大小如何确定？
A：使用sizeof()计算结构体大小，注意内存对齐问题。

Q2：队列发送失败的可能原因？
A：1) 队列已满 2) 等待时间设为0且立即返回 3) 内存访问越界

Q3：是否能在中断中创建队列？
A：不可以，创建操作涉及内存分配，应在任务初始化阶段完成。
