【STM32CubeIDE实战教程】：FreeRTOS优先级反转实验与互斥锁优先级继承/优先级天花板解决方案

本文链接：https://blog.csdn.net/weixin_46716828/article/details/147617735

摘要

本文基于STM32CubeIDE开发环境，通过可复现的优先级反转实验揭示RTOS系统中的这一经典问题，并深入讲解如何使用FreeRTOS互斥锁的优先级继承机制解决问题。内容包含：问题现象复现、CubeMX配置要点、两种解决方案对比（优先级继承/天花板）。

1. 什么是优先级反转和优先级继承

1.1 优先级反转

定义

高优先级任务因等待被低优先级任务占用的共享资源，间接被中优先级任务阻塞的现象。

发生条件

存在至少三个不同优先级的任务（Low/Mid/High）
共享资源使用无优先级继承的同步机制（如二值信号量）

例子

现在有 3 个任务分别为 H 任务（High）、M 任务（Middle）、L 任务（Low），3 个任务的优先级顺序为 H 任务>M 任务>L 任务。正常运行的时候 H 任务可以打断 M任务与 L 任务，M 任务可以打断 L 任务，假设系统中有一个资源被保护了，此时该资源被 L 任务正在使用中，某一刻，H 任务需要使用该资源，但是 L 任务还没使用完，H 任务则因为申请不到资源而进入阻塞态，L 任务继续使用该资源，此时已经出现了“优先级翻转”现象，高优先级任务在等着低优先级的任务执行，如果在 L 任务执行的时候刚好 M 任务被唤醒了，由于 M 任务优先级比 L 任务优先级高，那么会打断 L 任务，抢占了 CPU 的使用权，直到 M 任务执行完，再把 CUP 使用权归还给 L 任务，L 任务继续执行，等到执行完毕之后释放该资源，H 任务此时才从阻塞态解除，使用该资源。这个过程，本来是最高优先级的 H 任务，在等待了更低优先级的 L 任务与 M 任务，其阻塞的时间是 M 任务运行时间+L 任务运行时间，这只是只有 3 个任务的系统，假如很多个这样子的任务打断最低优先级的任务，那这个系统最高优先级任务岂不是崩溃了，这个现象是绝对不允许出现的，高优先级的任务必须能及时响应。所以，没有优先级继承的情况下，使用资源保护，其危害极大。

典型场景

时间	Low (Prio=1)	Mid (Prio=2)	High (Prio=3)
t1	获取锁	就绪	就绪
t2	执行临界区	抢占CPU	请求锁（阻塞）
t3	被Mid抢占	持续运行	持续阻塞
t4	恢复执行并释放锁	-	终于获得锁

1.2 优先级继承

定义

当高优先级任务因资源阻塞时，系统临时提升低优先级任务的优先级至与等待者相同，使其快速释放资源。

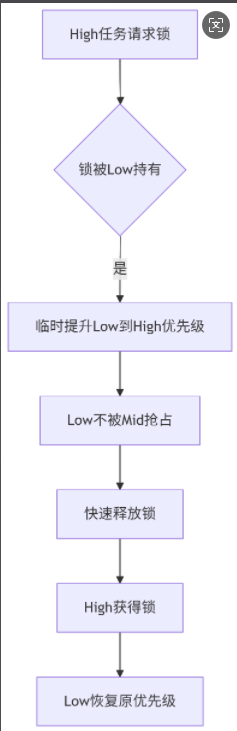

工作原理

优化效果对比

指标	无继承	有继承
High任务阻塞时间	依赖Mid任务执行	仅临界区执行时间
系统实时性	不可预测	确定性保障
CPU利用率	可能100%占用	按需分配

1.3 优先级反转的危害

(1) 实时性失效

案例：火星探路者号（1997年）因优先级反转导致系统重启
数据：高优先级任务响应延迟可能增长10-100倍

(2) 死锁风险

当存在多个锁时，可能形成环形等待：

HighTask → 等待LockA（被MidTask持有）
MidTask → 等待LockB（被LowTask持有）
LowTask → 等待LockA（被HighTask持有）

(3) 资源浪费

场景	CPU有效利用率
正常调度	85%~95%
优先级反转发生时	<40%

(4) 调试困难

现象随机出现（依赖任务调度顺序）
传统调试工具难以捕获（需RTOS-aware调试器如SystemView）

1.4 总结图表

优先级反转 vs 优先级继承

特性	优先级反转	优先级继承
触发条件	无保护的共享资源访问	高优先级任务请求被占用的互斥锁
系统行为	高优先级被中优先级间接阻塞	低优先级临时升权避免被抢占
最坏延迟	不可预测	=临界区执行时间
解决方案	互斥锁+优先级继承/天花板协议	FreeRTOS默认支持

通过上述分析可见，优先级反转会严重破坏实时系统的确定性，而优先级继承是解决该问题的有效机制。在实际工程中，建议对所有共享资源使用带优先级继承的互斥锁（非二值信号量）。

2. 优先级反转问题重现

2.1 实验环境搭建

CubeMX配置

启用FreeRTOS（CMSIS_V2接口）

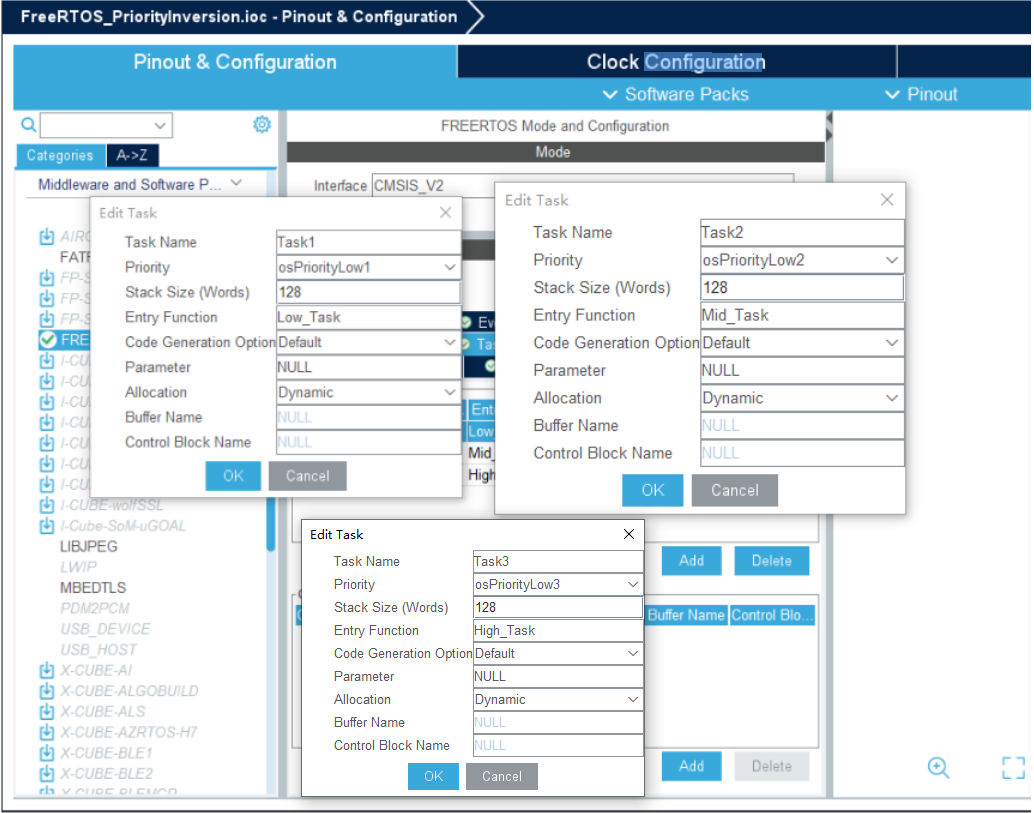

创建三个任务：

任务名称优先级功能描述
HighTask 3 访问共享资源
MidTask 2 计算密集型任务
LowTask 1 长时间占用共享资源

任务名称	优先级	功能描述
HighTask	3	访问共享资源
MidTask	2	计算密集型任务
LowTask	1	长时间占用共享资源

添加信号量

2.2 问题现象代码

//低优先级任务
void Low_Task(void *argument) {
	/* USER CODE BEGIN Low_Task */
	/* Infinite loop */
	for (;;) {
		xSemaphoreTake(BinarySemHandle, portMAX_DELAY);  // 获取互斥锁
		printf("[LOW]  Acquired mutex!\r\n");

		// 模拟长时间占用资源
		for (int i = 0; i < 5; i++) {
			printf("[LOW]  Working (%d/5)...\n", i + 1);
			vTaskDelay(pdMS_TO_TICKS(500));
		}

		xSemaphoreGive(BinarySemHandle);  // 释放锁
		printf("[LOW]  Released mutex!\n");
		vTaskDelay(pdMS_TO_TICKS(2000)); // 等待下一周期
	}
	/* USER CODE END Low_Task */
}

//中优先级任务
void Mid_Task(void *argument) {
	/* USER CODE BEGIN Mid_Task */
	/* Infinite loop */
	for (;;) {
		printf("[MID]  Running without blocking\n");
		vTaskDelay(pdMS_TO_TICKS(200));
	}
	/* USER CODE END Mid_Task */
}

//高优先级任务
void High_Task(void *argument) {
	/* USER CODE BEGIN High_Task */
	/* Infinite loop */
	for (;;) {
		//vTaskDelay(pdMS_TO_TICKS(100));                //系统第一次运行，打开此注释则是低优先级任务先获取信号量
		printf("[HIGH] Trying to take mutex...\n");
		xSemaphoreTake(BinarySemHandle, portMAX_DELAY);  // 阻塞在此处
		printf("[HIGH] Acquired mutex!\n");
		xSemaphoreGive(BinarySemHandle);
		vTaskDelay(pdMS_TO_TICKS(1000));
	}
	/* USER CODE END High_Task */
}

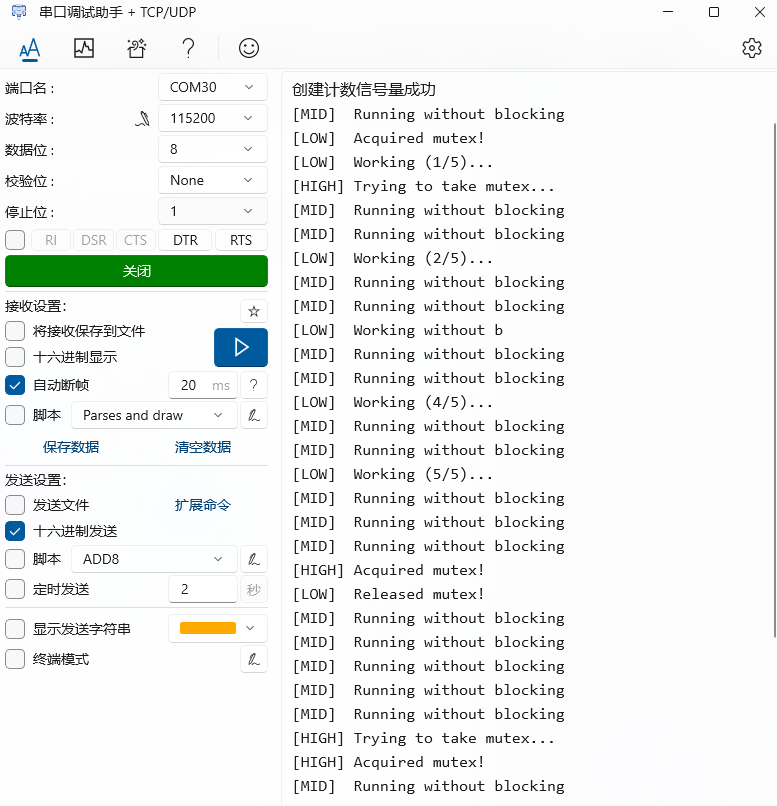

2.3 实验结果

优先级顺序失效：尽管高优先级任务最先请求资源，但被中优先级任务间接阻塞

3.互斥锁/优先级天花板

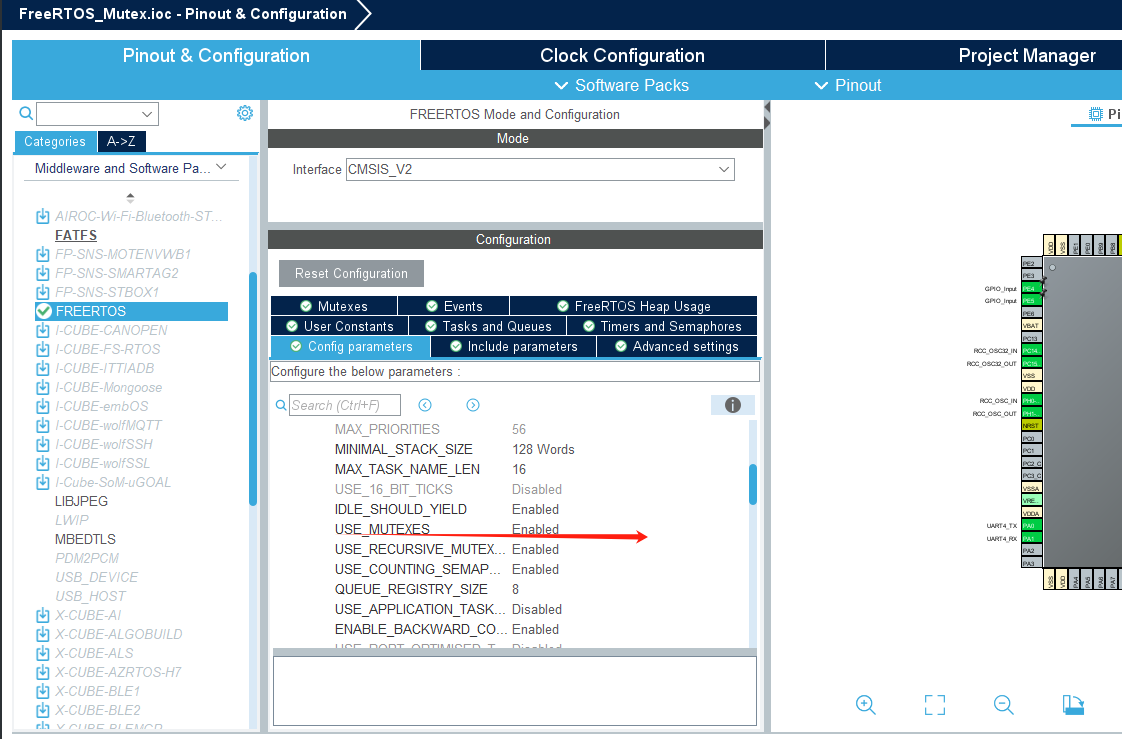

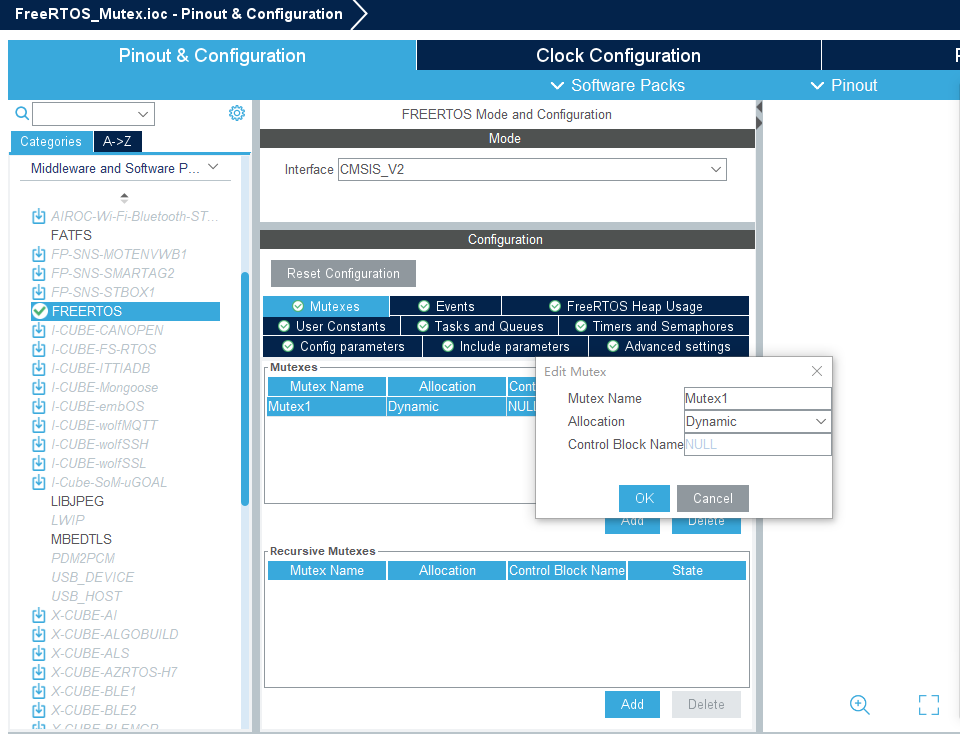

3.1 cubemx关键配置

3.2 优化后代码

主要区别：1，增加互斥锁，FreeRTOS互斥锁自带优先级继承机制

2，为了使现象更加直观，vTaskDelay延时更改为HAL_Delay延时（建议不要在任务中调用HAL_Delay，否则会破坏RTOS的多任务优势）

延时机制对比

特性	vTaskDelay (FreeRTOS)	HAL_Delay (裸机/HAL库)
所属环境	RTOS（任务调度生效）	裸机（无任务调度）
实现原理	主动让出CPU，触发任务调度	忙等待（CPU空转）
延时精度	受任务调度影响（±1 tick）	依赖SysTick，较精确
CPU利用率	延时期间可运行其他任务	100%占用CPU核心
是否可被中断打断	是（高优先级任务或中断可抢占）	是（但中断返回后继续延时）
功耗表现	低（CPU可进入休眠）	高（CPU持续运行）,

3，在低优先级任务运行时，手动提升该任务优先级为可能使用互斥资源任务中最高

//创建互斥锁
Mutex1Handle = osMutexNew(&Mutex1_attributes);

  /* USER CODE BEGIN RTOS_MUTEX */
	/* add mutexes, ... */
  if (Mutex1Handle != NULL) {
  		printf("创建互斥锁成功\r\n");
  	}

//创建任务
  Task1Handle = osThreadNew(Low_Task, NULL, &Task1_attributes);

  Task2Handle = osThreadNew(Mid_Task, NULL, &Task2_attributes);

  Task3Handle = osThreadNew(High_Task, NULL, &Task3_attributes);

//低优先级任务
void Low_Task(void *argument)
{
  /* USER CODE BEGIN Low_Task */
	/* Infinite loop */
	for (;;) {
		vTaskPrioritySet(NULL, configMAX_PRIORITIES - 1);	//获取资源提升优先级天花板
		xSemaphoreTake(Mutex1Handle, portMAX_DELAY);  // 获取互斥锁
		printf("[LOW]  Acquired mutex!\r\n");
		// 模拟长时间占用资源
		for (int i = 0; i < 5; i++) {
			printf("[LOW]  Working (%d/5)...\n", i + 1);
			//vTaskDelay(pdMS_TO_TICKS(500));
			HAL_Delay(500);
		}

		xSemaphoreGive(Mutex1Handle);  // 释放互斥锁
		printf("[LOW]  Released mutex!\n");
		vTaskPrioritySet(NULL, osPriorityLow1);      //恢复原始优先级
		vTaskDelay(pdMS_TO_TICKS(2000)); // 等待下一周期
	}
  /* USER CODE END Low_Task */
}

//中优先级任务
void Mid_Task(void *argument)
{
  /* USER CODE BEGIN Mid_Task */
	/* Infinite loop */
	for (;;) {
		printf("[MID]  Running without blocking\n");
		vTaskDelay(pdMS_TO_TICKS(200));
	}
  /* USER CODE END Mid_Task */
}

//高优先级任务
void High_Task(void *argument)
{
  /* USER CODE BEGIN High_Task */
	/* Infinite loop */
	for (;;) {
		//vTaskDelay(pdMS_TO_TICKS(100));                //系统第一次运行，打开此注释则是低优先级任务先获取信号量
		printf("[HIGH] Trying to take mutex...\n");
		xSemaphoreTake(Mutex1Handle, portMAX_DELAY);  // 阻塞在此
		printf("[HIGH] Acquired mutex!\n");
		xSemaphoreGive(Mutex1Handle);
		vTaskDelay(pdMS_TO_TICKS(1000));
	}
  /* USER CODE END High_Task */
}

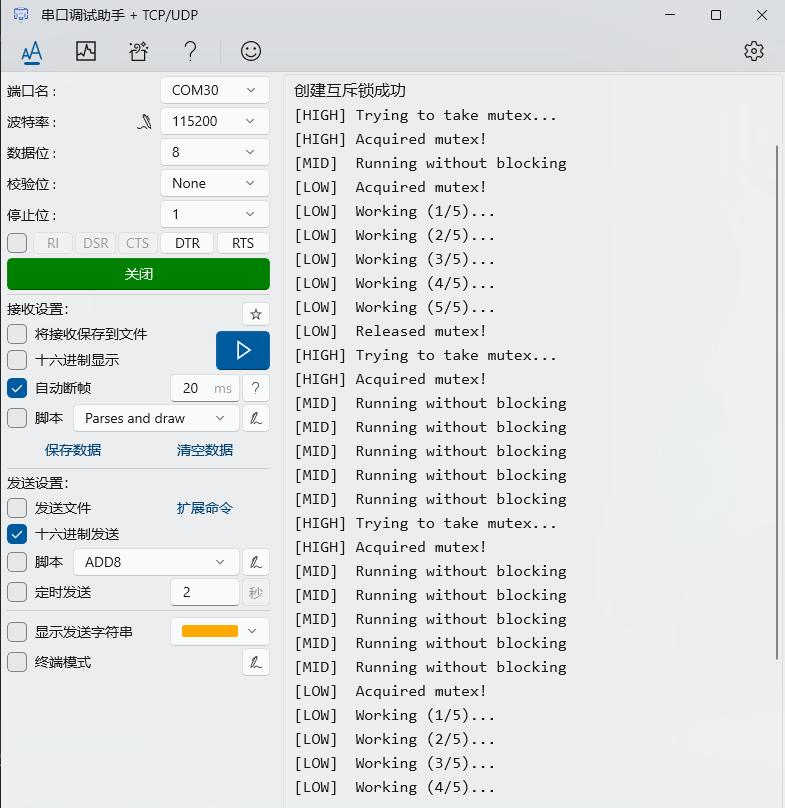

3.3 实验结果

根据实验结果对比优化前代码可以发现，当低优先级任务持有互斥锁时，高优先级任务等待互斥锁资源时，中优先级任务并未运行，而是等待低优先级任务释放互斥锁，高优先级任务获取互斥锁运行后，中优先级任务才运行。

4. 总结

互斥锁（优先级继承）的局限性

4.1 能解决的问题

基本优先级反转：通过动态提升持有锁的低优先级任务的优先级，避免被中优先级任务抢占。
自动管理：FreeRTOS内置的优先级继承机制无需开发者手动干预。

4.2 不能完全避免的情况

嵌套锁：多个互斥锁嵌套使用时，可能形成复杂的优先级提升链，仍可能导致阻塞。

// 任务A（优先级3）等待锁X → 任务B（优先级2）持有X并申请Y → 任务C（优先级1）持有Y
// 此时任务A仍会被间接阻塞

死锁风险：不当的锁获取顺序可能导致死锁（优先级继承无法解决逻辑错误）。
非阻塞操作：如果高优先级任务不尝试获取锁（如仅访问无保护共享数据），优先级继承不会触发。

3. 适用场景

简单锁场景：单个互斥锁保护资源
动态优先级系统：任务优先级可能运行时变化

二、手动优先级提升（天花板协议）的优势

1. 核心原理

预防性提升：在获取资源时，直接将持有者任务提升到预设的天花板优先级（≥所有可能访问该资源的任务的最高优先级）。
确定性：阻塞时间上限可严格计算。

2. 完全避免的场景

中优先级干扰：持有锁的任务优先级已≥所有可能竞争者，彻底消除中优先级任务的抢占可能。
嵌套锁死锁：通过统一的天花板优先级避免循环等待。

维度	互斥锁（优先级继承）	手动优先级提升（天花板）
实现复杂度	低（系统自动处理）	高（需开发者手动管理）
实时确定性	一般（依赖运行时行为）	高（最坏阻塞时间可预测）
嵌套锁支持	有限	优秀（统一天花板优先级）
CPU开销	较低（仅必要时提升）	较高（每次获取锁都提升）
适用系统	动态优先级系统	静态优先级系统

附录：常见问题

Q1：为什么我的优先级继承没有生效？
A：检查两点：

确认osMutexAttr_t中设置了osMutexPrioInherit
确保未使用xSemaphoreCreateBinary()代替互斥锁

Q2：中断服务中如何使用？
A：优先选择xSemaphoreGiveFromISR()，禁止在ISR中阻塞

Q3：如何量化优化效果？
A：使用逻辑分析仪测量：

HighTask从就绪到运行的延迟
LowTask持有锁的总时间
