能力验证：ISPec 协议

1.简要介绍

        2024年5月28日，国家密码管理局官方网站发布《关于对通过商用密码检测机构（商用密码应用安全性评估业务）资质申请材料审查的机构名单进行公示的通知》，按照《商用密码管理条例》、《商用密码检测机构管理办法》有关规定，国家密码管理局组织对新一批商用密码检测机构（商用密码应用安全性评估业务）资质申请材料进行了审查，现将通过材料审查的19家机构名单予以公示。公示期间，任何机构及个人均可通过申请机构所在地省、自治区、直辖市密码管理部门向我局实名提出书面意见。至此，共有174家密评机构通过商用密码检测机构资质申请材料审查，覆盖32个省、直辖市、自治区、新疆生产建设兵团。如下图：

---

2.能力验证

  2.1IPSec协议

     在描述这一块内容的时候，首先我们得熟悉GB/T 36968-2018《信息安全技术 IPSec VPN技术规范》，以便于我们能够更好的理解接下里要讲解的内容。

     IPSec协议是我们网络和通信层面现场测评过程当中经常遇到的协议，IPSec协议实际上是一套协议集合，而不是一个单独的协议。它为网络层上的通信数据提供一整套的安全体系结构，包括互联网密钥交换(Internet Key Exchange， IKE)协议、认证头(Authentication Header， AH)协议、封装安全载荷(Encapsulating Security Payload, ESP)协议和用于网络身份鉴别及加密的一些算法等。从工作流程上看，IPSec协议可分为两个环节：IKE是第一个环节，完成通信双方的身份鉴别、确定通信时使用的IPSec安全策略和密钥；第二个环节是使用数据报文封装协议和IKE中协定的IPSec安全策略和密钥，实现对通信数据的安全传输。

     AH和ESP协议可以工作在传输模式或隧道模式下。传输模式一般用于端到端的应用场景，只有IP载荷部分被保护，对IP头不做改动；隧道模式对整个IP数据报文提供加密和认证功能，并在此基础上添加新的IP头，一般用于创建虚拟专用网（Virtual Private Networks, VPN)隧道链路。

     接下来我们先从IPSec的IKE协议说起，ISAKMP的工作模式分为两个阶段：第一阶段是主模式，通信双方建立一个ISAKMP SA,并实现双方的身份鉴别和密钥交换，得到工作密钥，该工作密钥用于保护第二阶段的协商过程；第二阶段是快速模式，使用已建立的ISAKMP SA提供保护，实现通信双方IPSec SA的协商，确定通信双方IPSec安全策略和会话密钥。其中，IPSec安全策略定义了哪些服务以何种形式提供给IP数据报文，如数据加密服务以SM4的CBC模式实现。

  2.2主模式

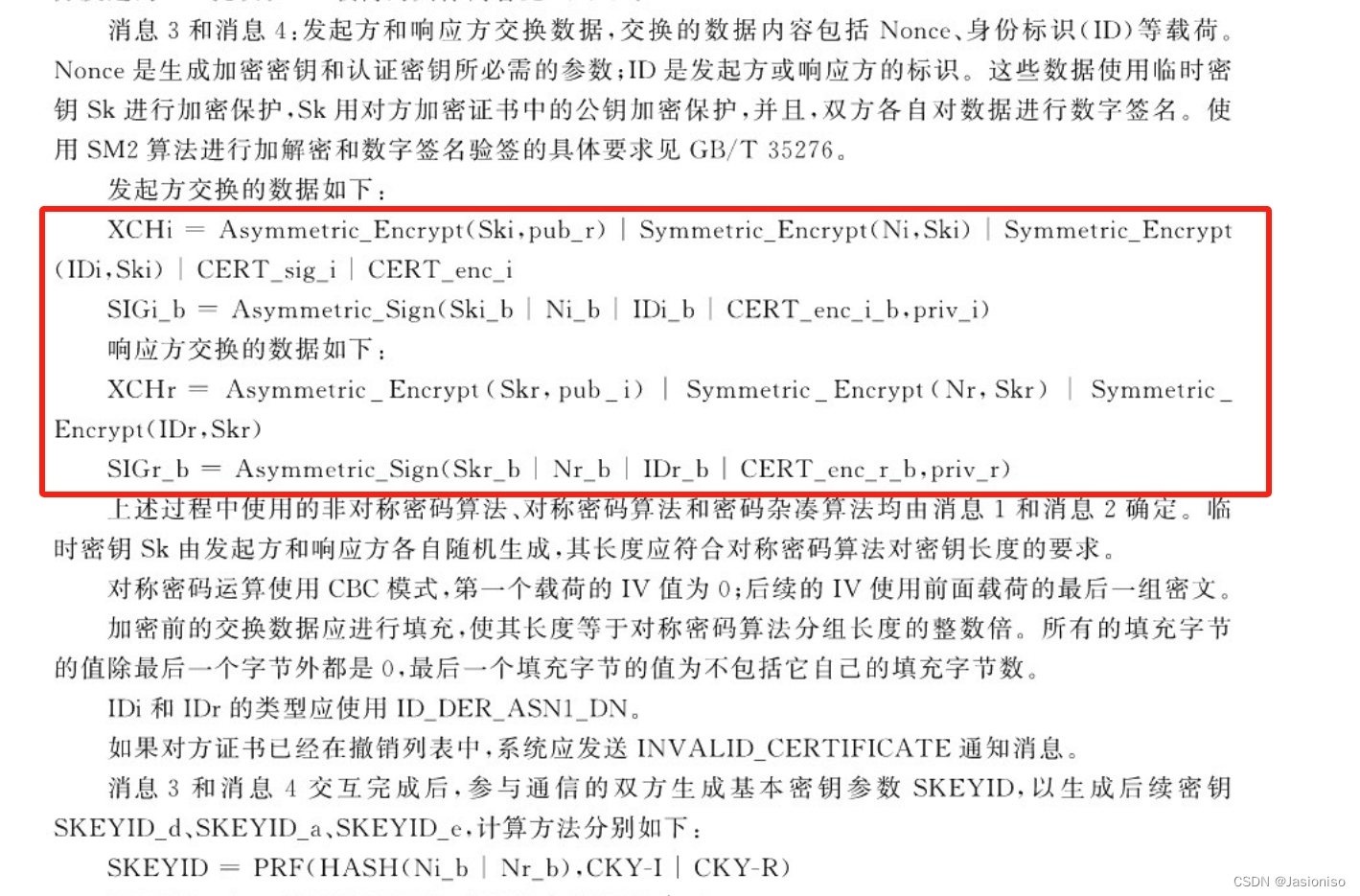

     (1)第一阶段：主模式。主模式是一个身份保护的交换，其交换过程由6个消息组成。双方身份的鉴别采用数字证书的方式实现。如下图所示：

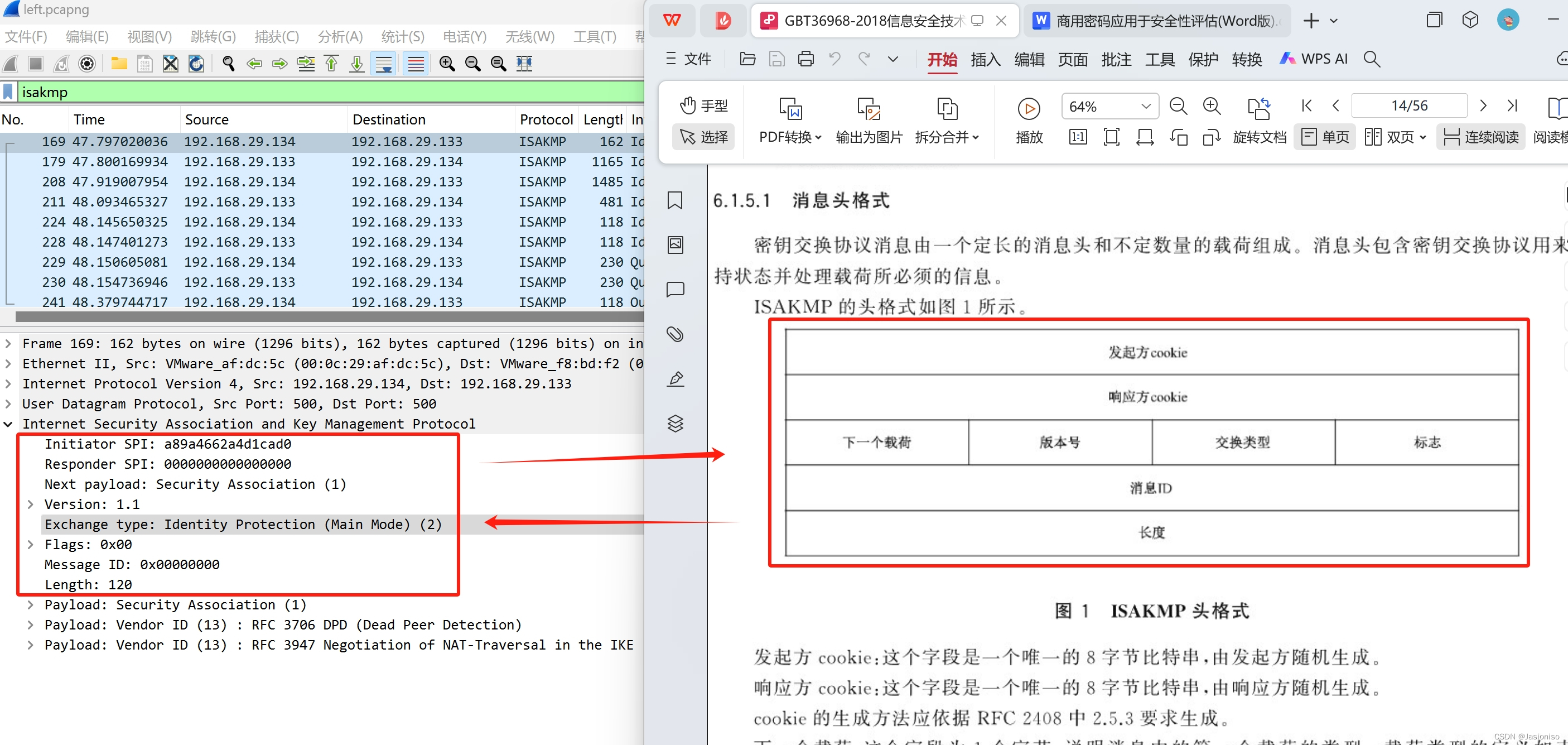

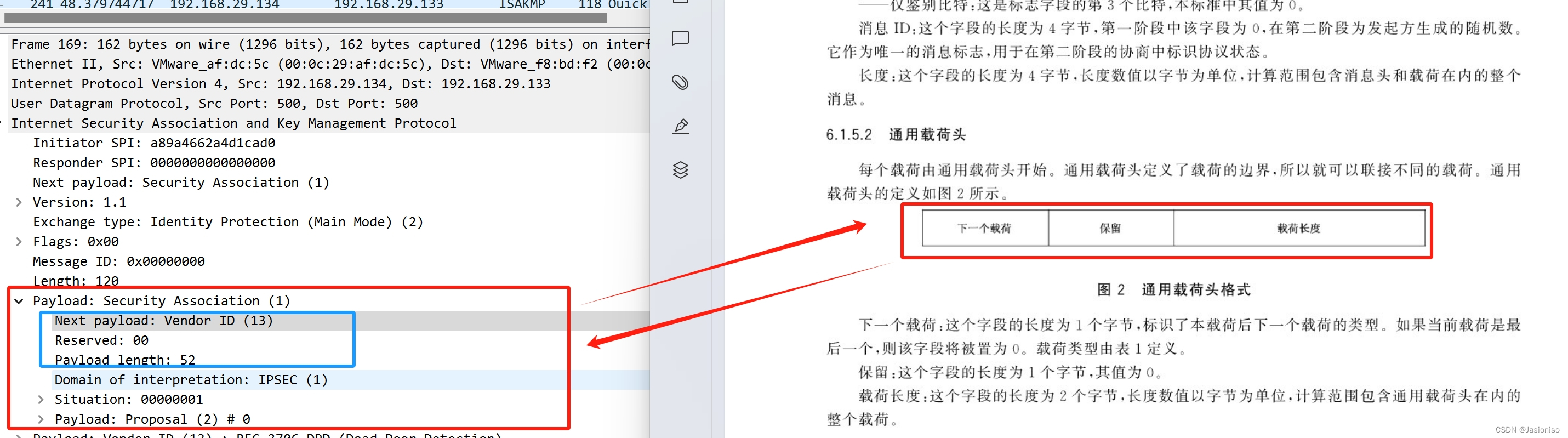

     然后我们接下来来看一下数据流量包，对照着36968这个标准，可以看到ISAKMP消息头的有关信息，如下图：

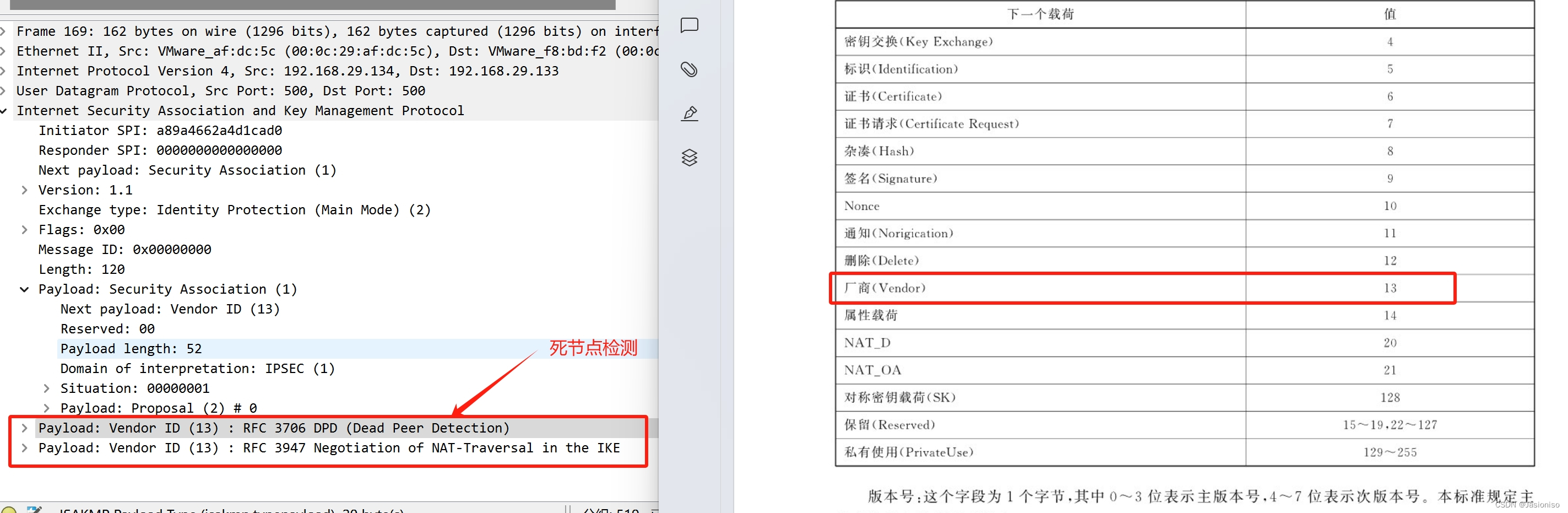

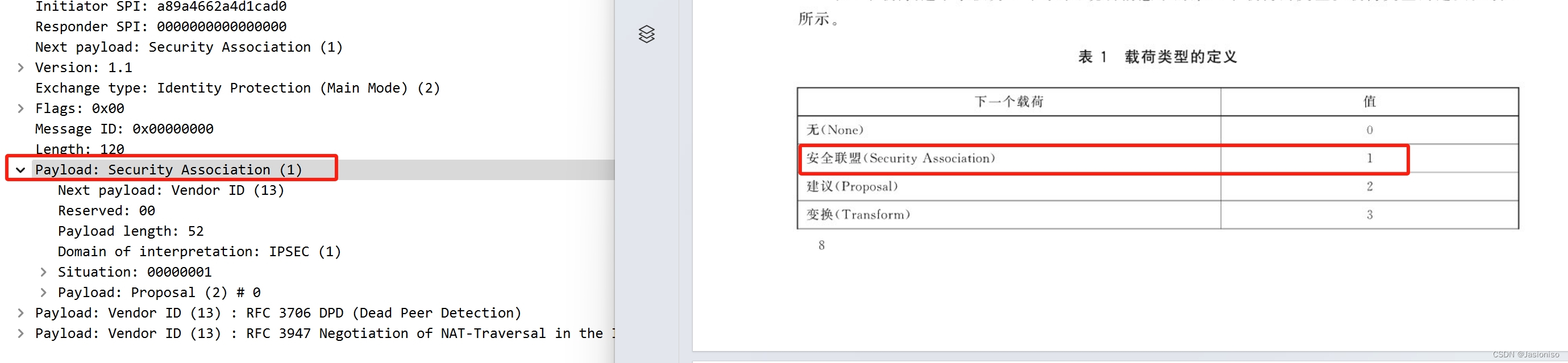

     然后我们接着往下看，下面是SA安全联盟，和下一个载荷，其中下一个载荷的ID为13，对照标准可以看到是厂商ID，如下图所示：

   然后我们来看一下SA的通用载荷，如下图：

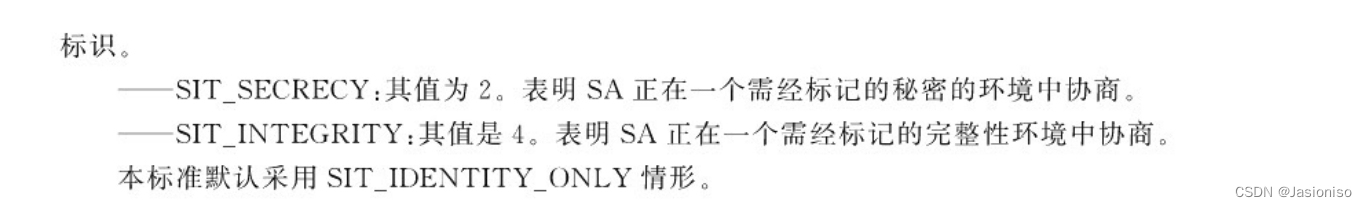

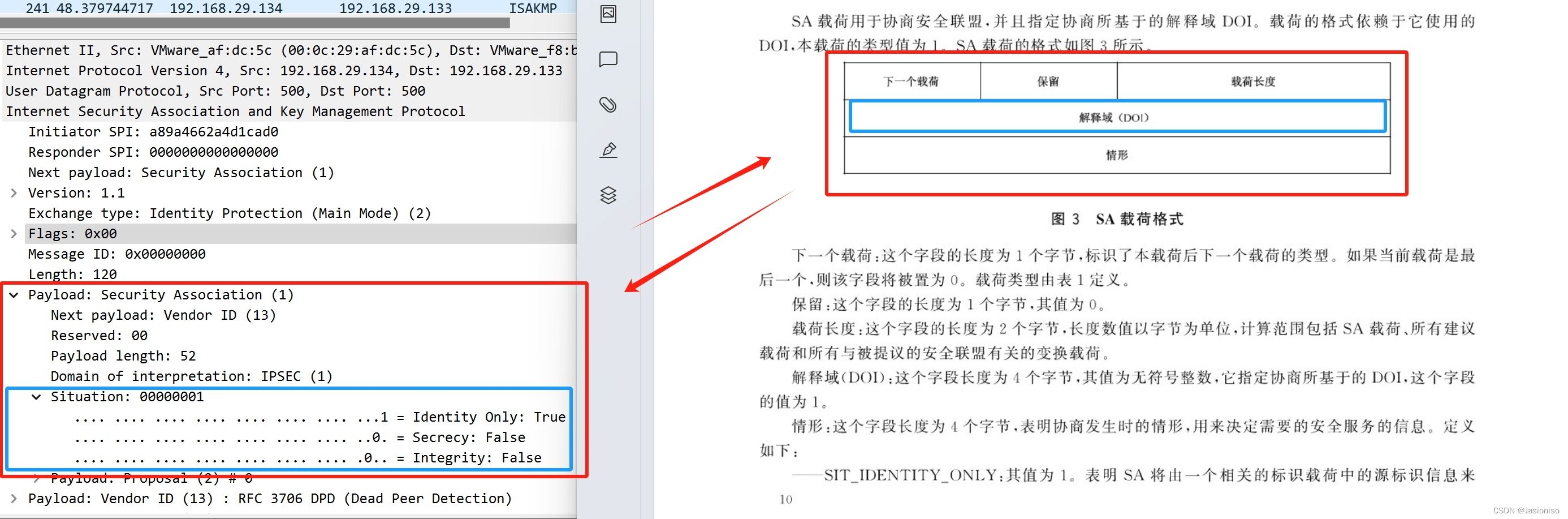

     然后我们来看一下解释域和情形，如下图：

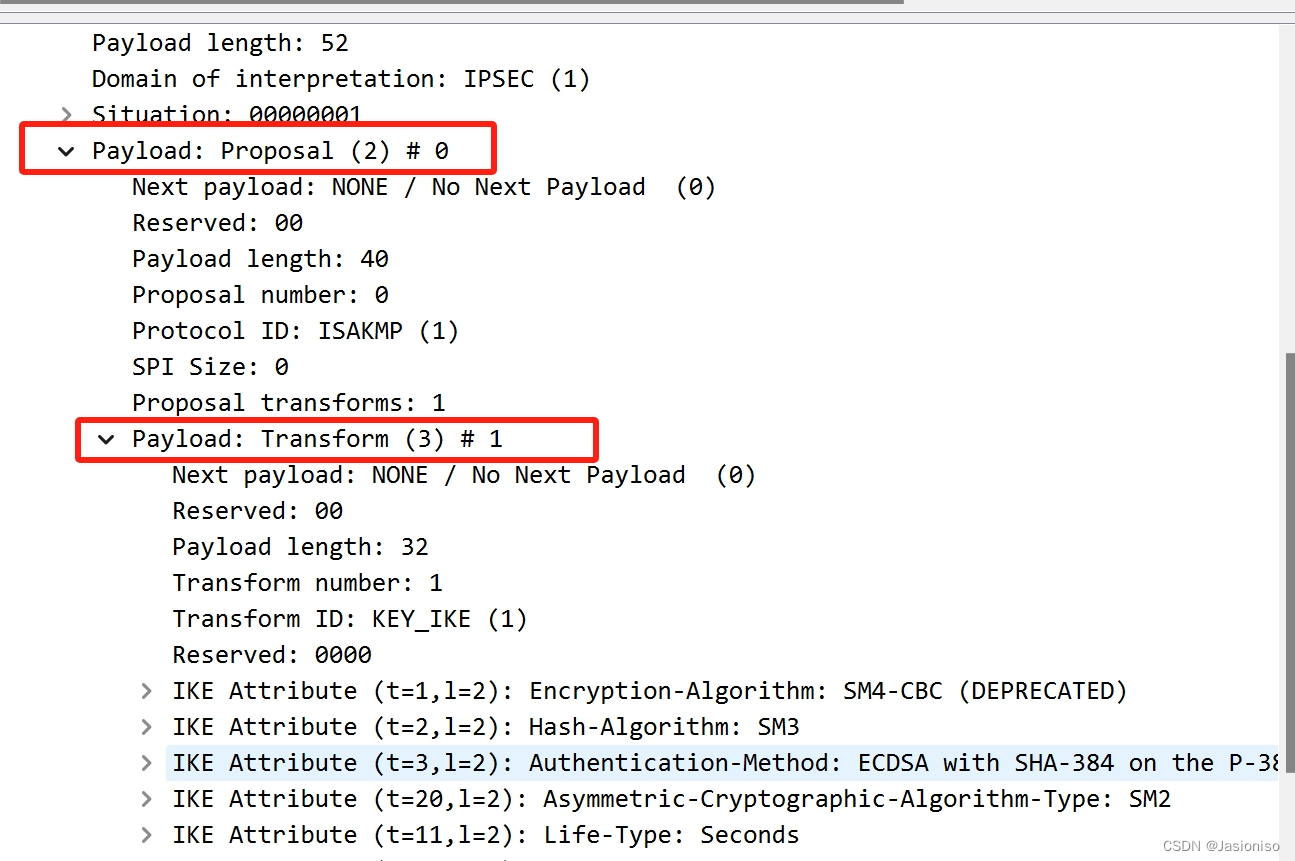

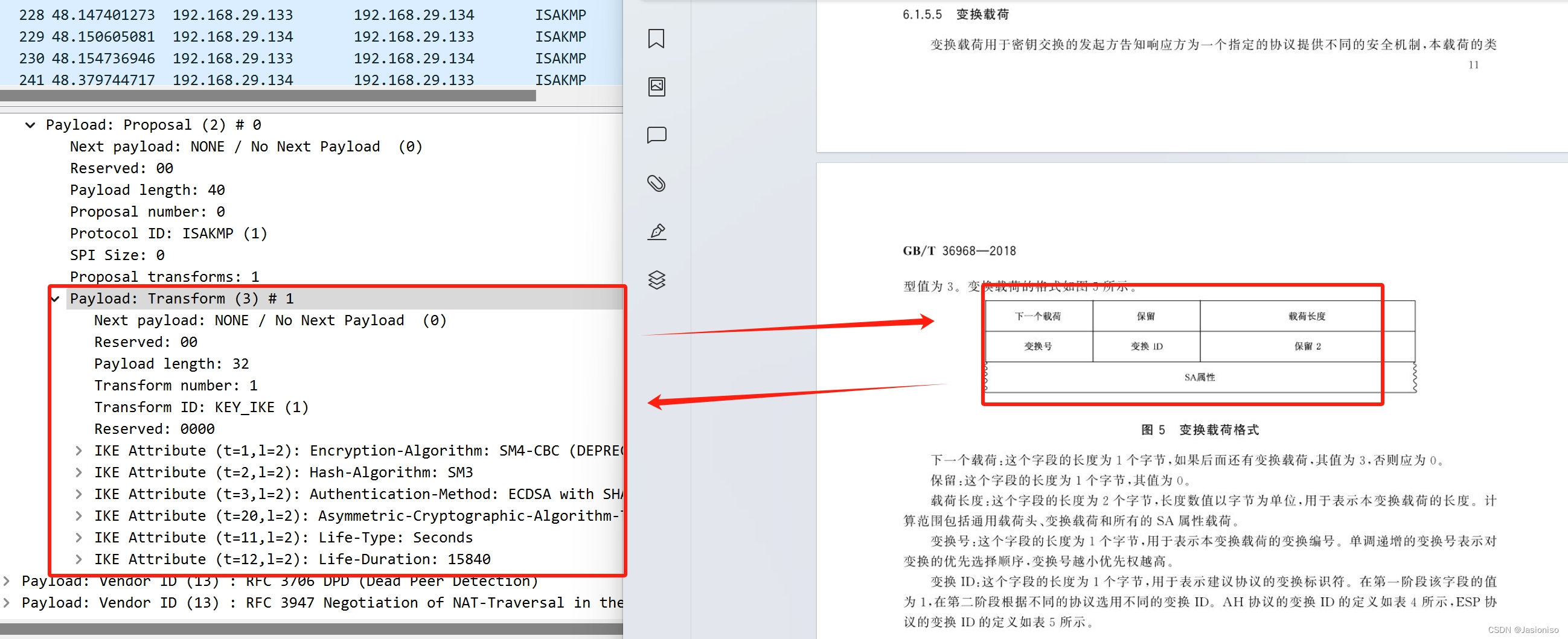

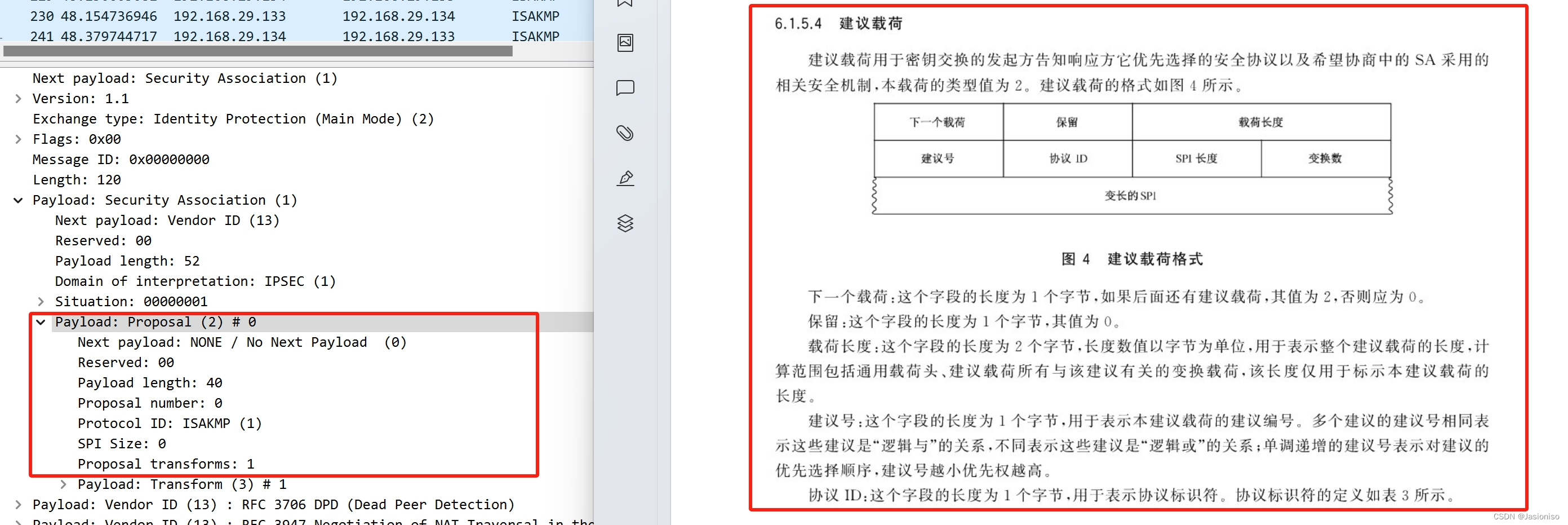

     然后接下来往下分析是建议载荷（下一级载荷）和变换载荷（下下一级），如下图：

---

然后我们接着往下看第二个消息，如下图：

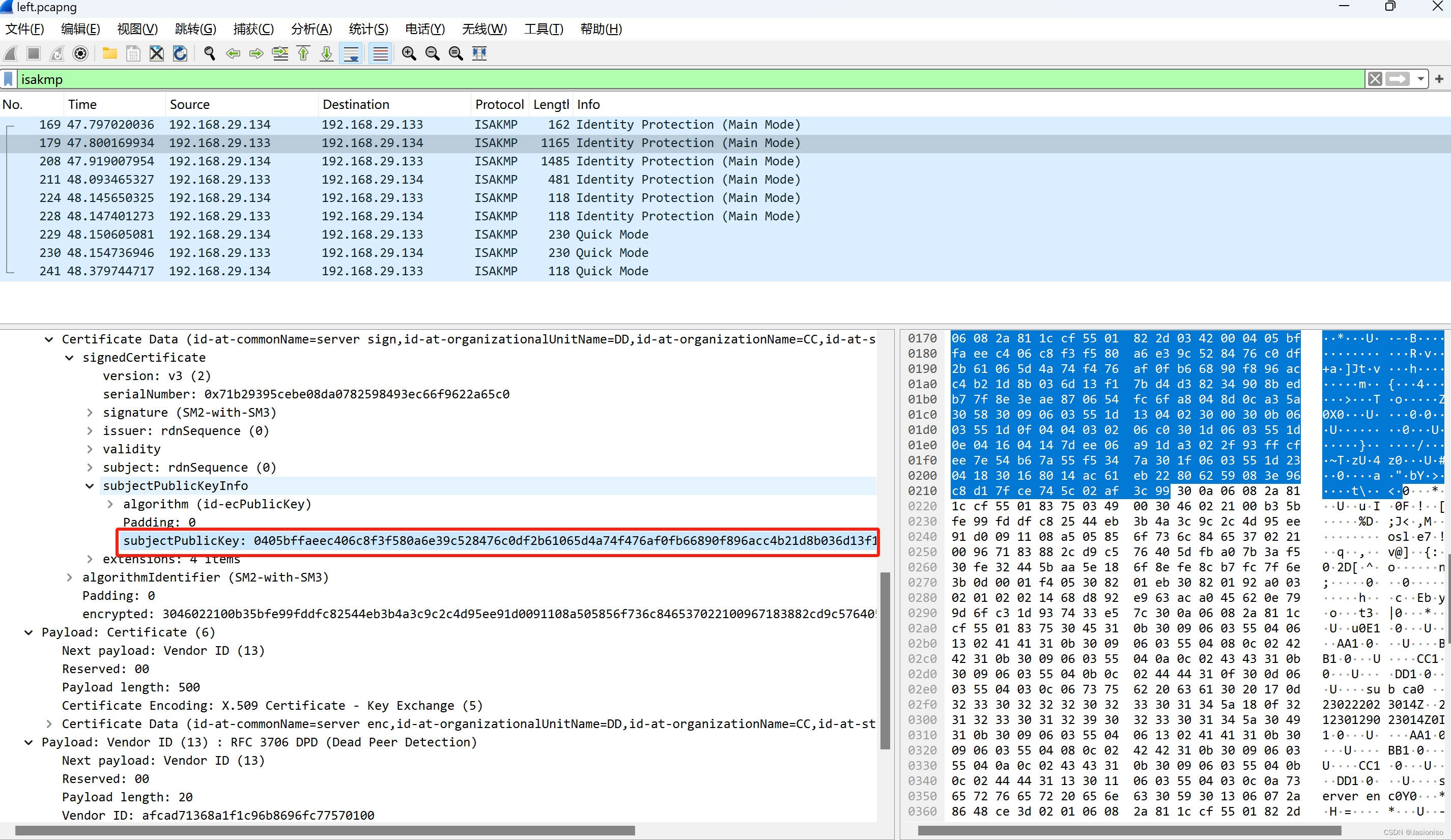

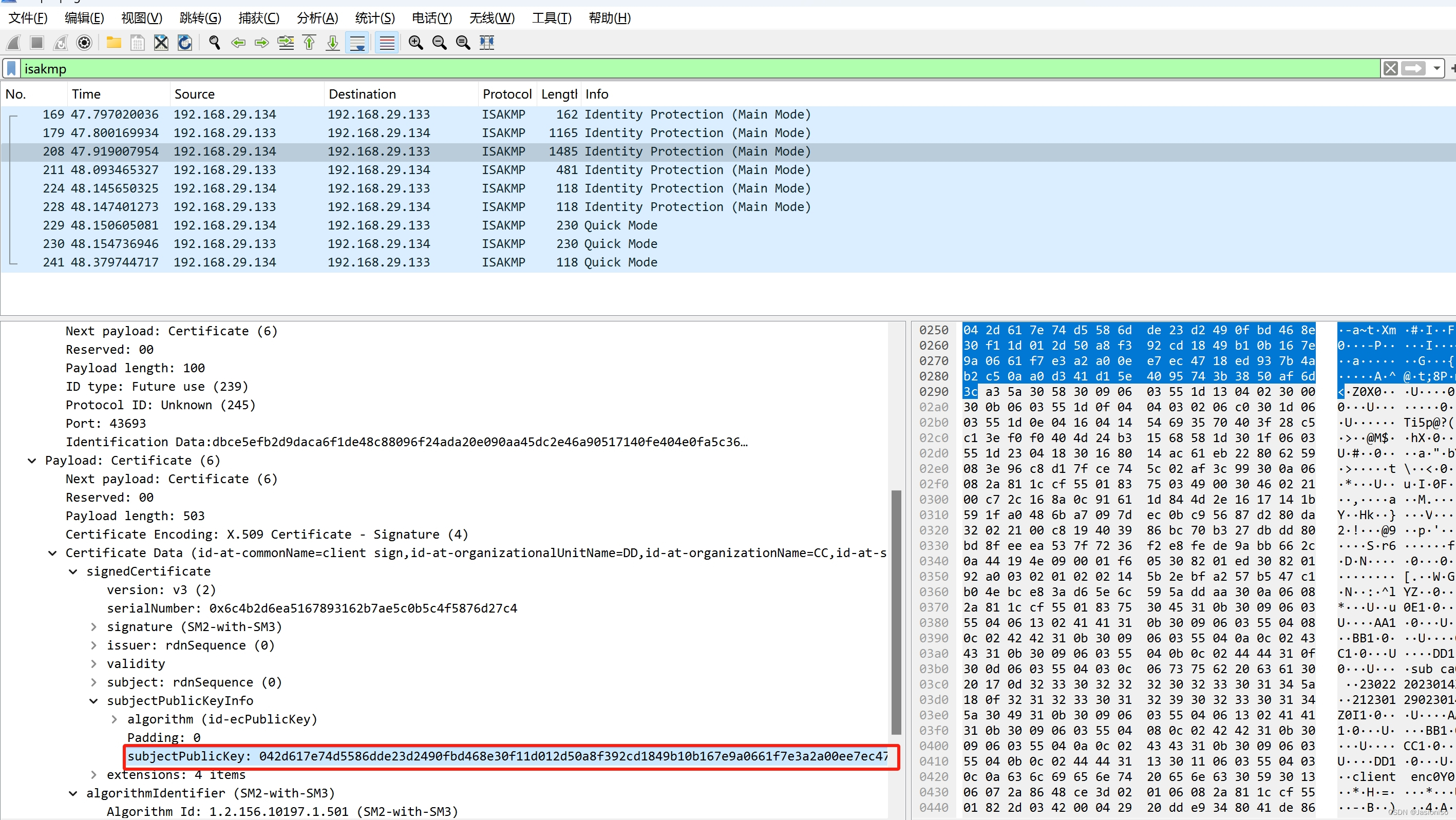

公钥：0405bffaeec406c8f3f580a6e39c528476c0df2b61065d4a74f476af0fb66890f896acc4b21d8b036d13f17bd4d38234908bedb77f8e3eae870654fc6fa8048d0c

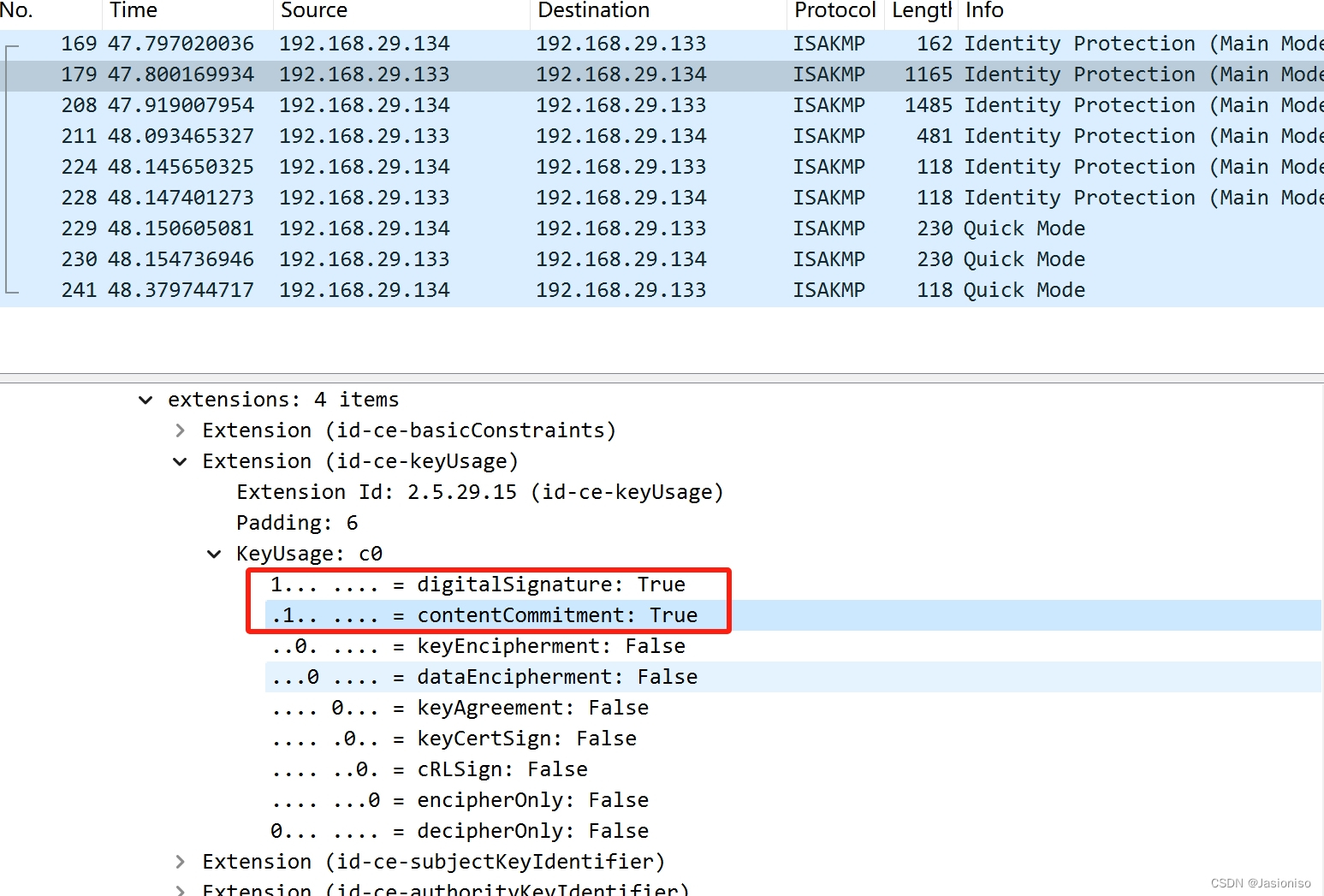

接下来来看一下密钥的用途：（签名/内容确定）

---

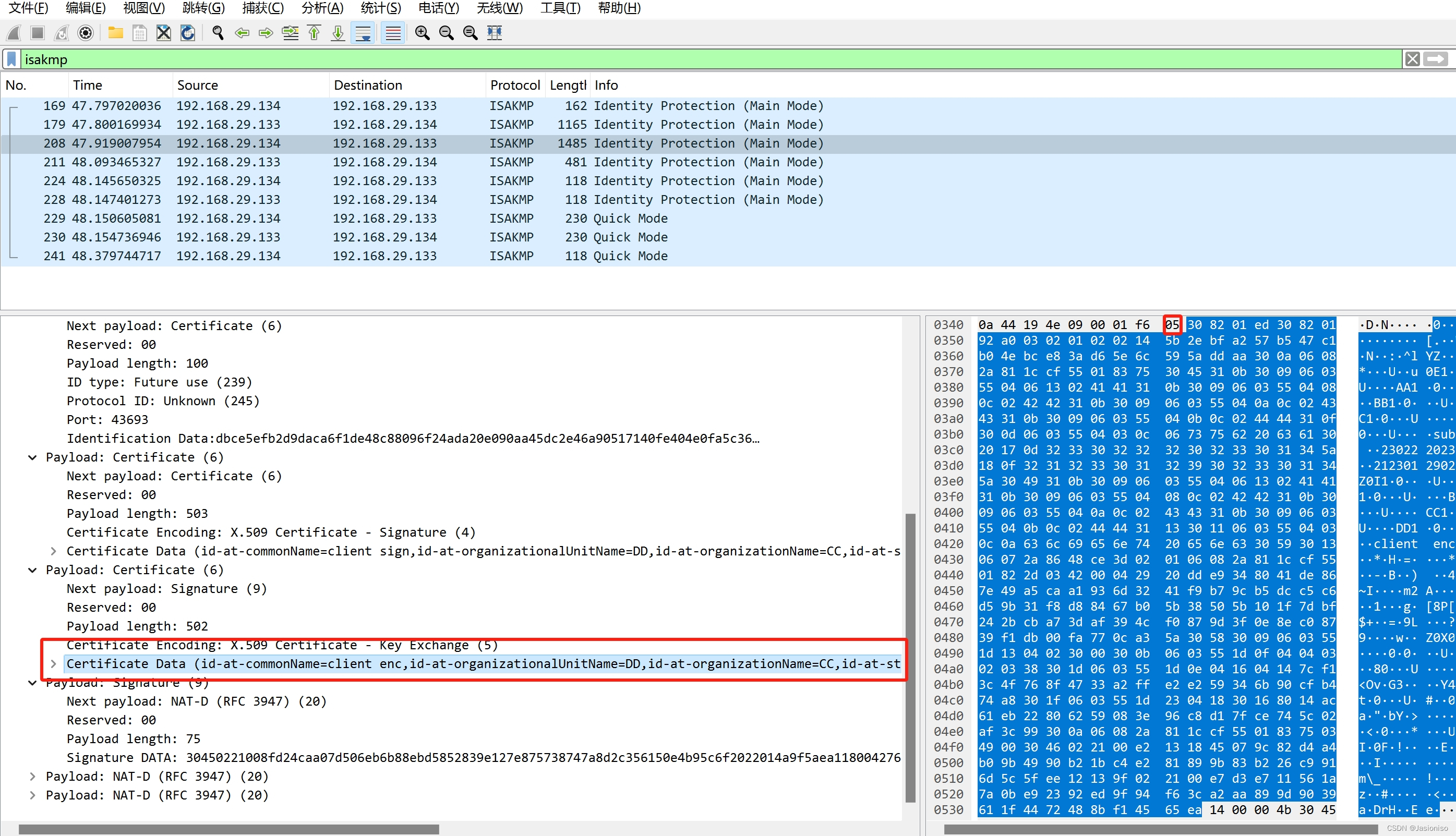

然后我们来看第三个消息，如下图：

  2.2.1私钥

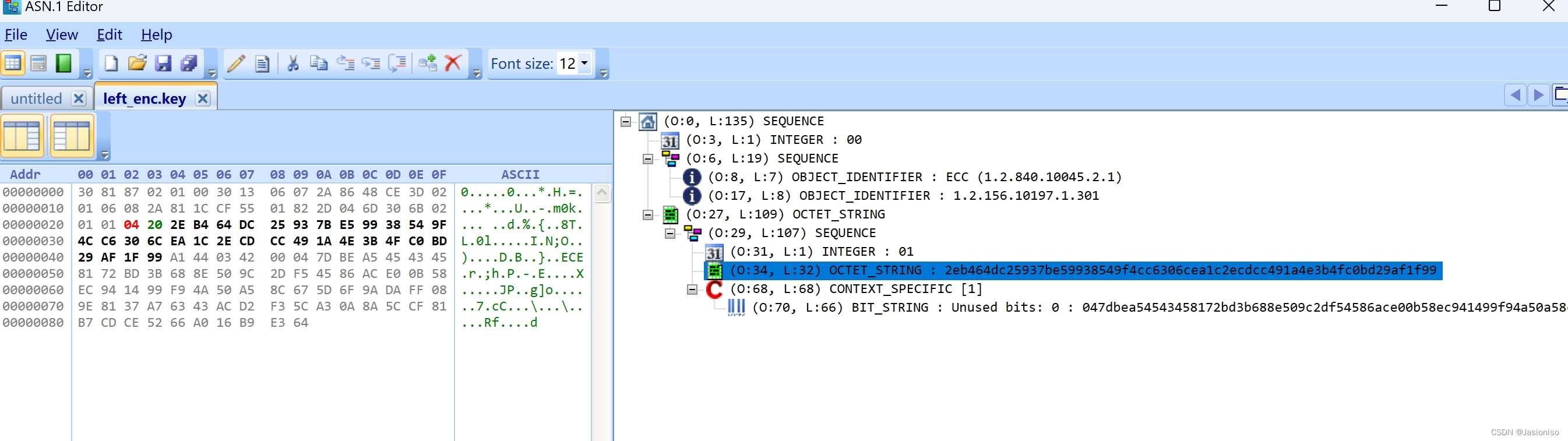

我们先用事先给好的PEM格式文件，解析出相应方的私钥，如图所示：

-----BEGIN PRIVATE KEY-----
MIGHAgEAMBMGByqGSM49AgEGCCqBHM9VAYItBG0wawIBAQQgLrRk3CWTe+WZOFSf
TMYwbOocLs3MSRpOO0/AvSmvH5mhRANCAAR9vqVFQ0WBcr07aI5QnC31RYas4AtY
7JQUmflKUKWMZ11vmtr/CJ6BN6djQ6zS81yjCopcz4G3zc5SZqAWueNk
-----END PRIVATE KEY-----

IPSec数据包

响应方私钥：

2eb464dc25937be59938549f4cc6306cea1c2ecdcc491a4e3b4fc0bd29af1f99

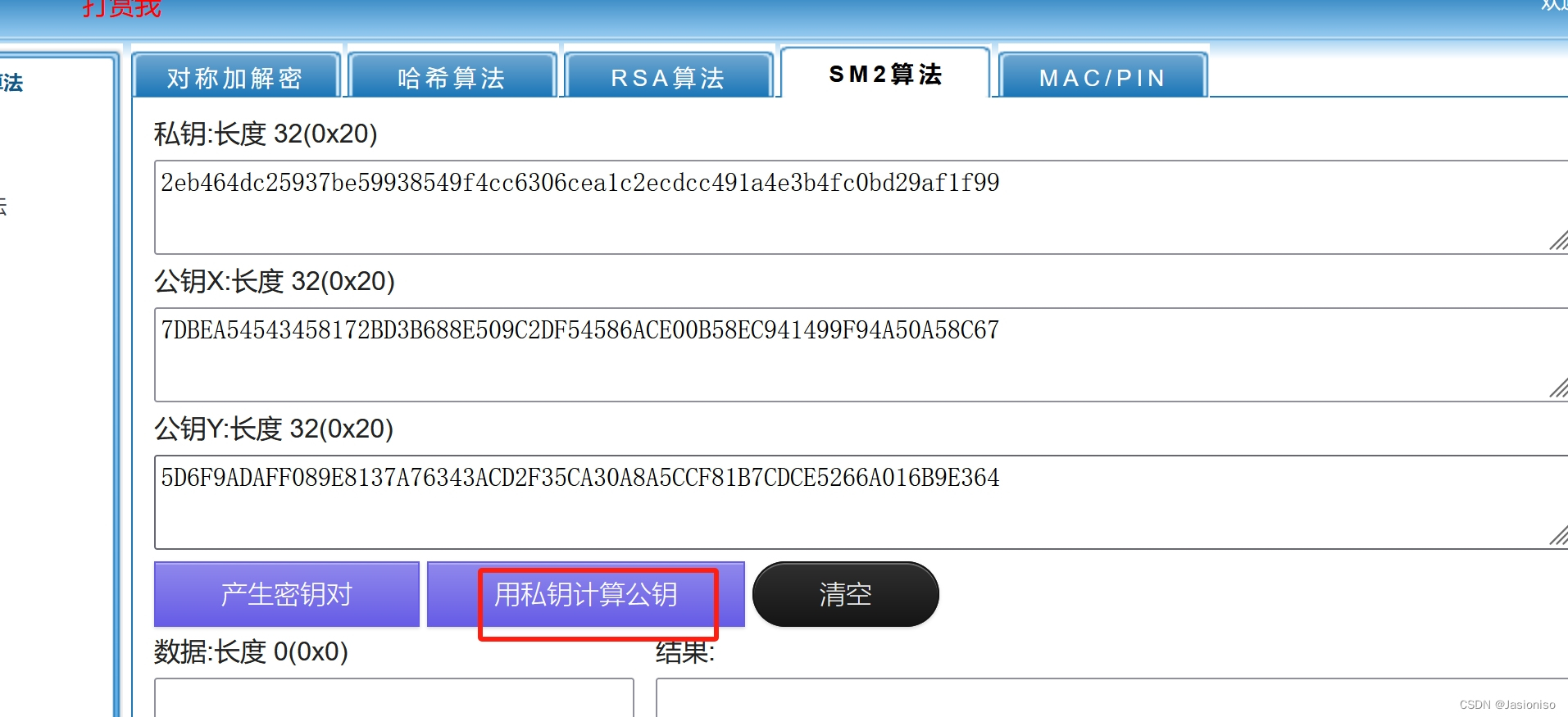

这个就是私钥，那如何确定这个的真实性，我们来点成一个G点生成公钥，然后与加密证书里面的公钥进行对比，可以发现是是一致的！

047dbea54543458172bd3b688e509c2df54586ace00b58ec941499f94a50a58c675d6f9adaff089e8137a76343acd2f35ca30a8a5ccf81b7cdce5266a016b9e364

  2.2.2加密SKi

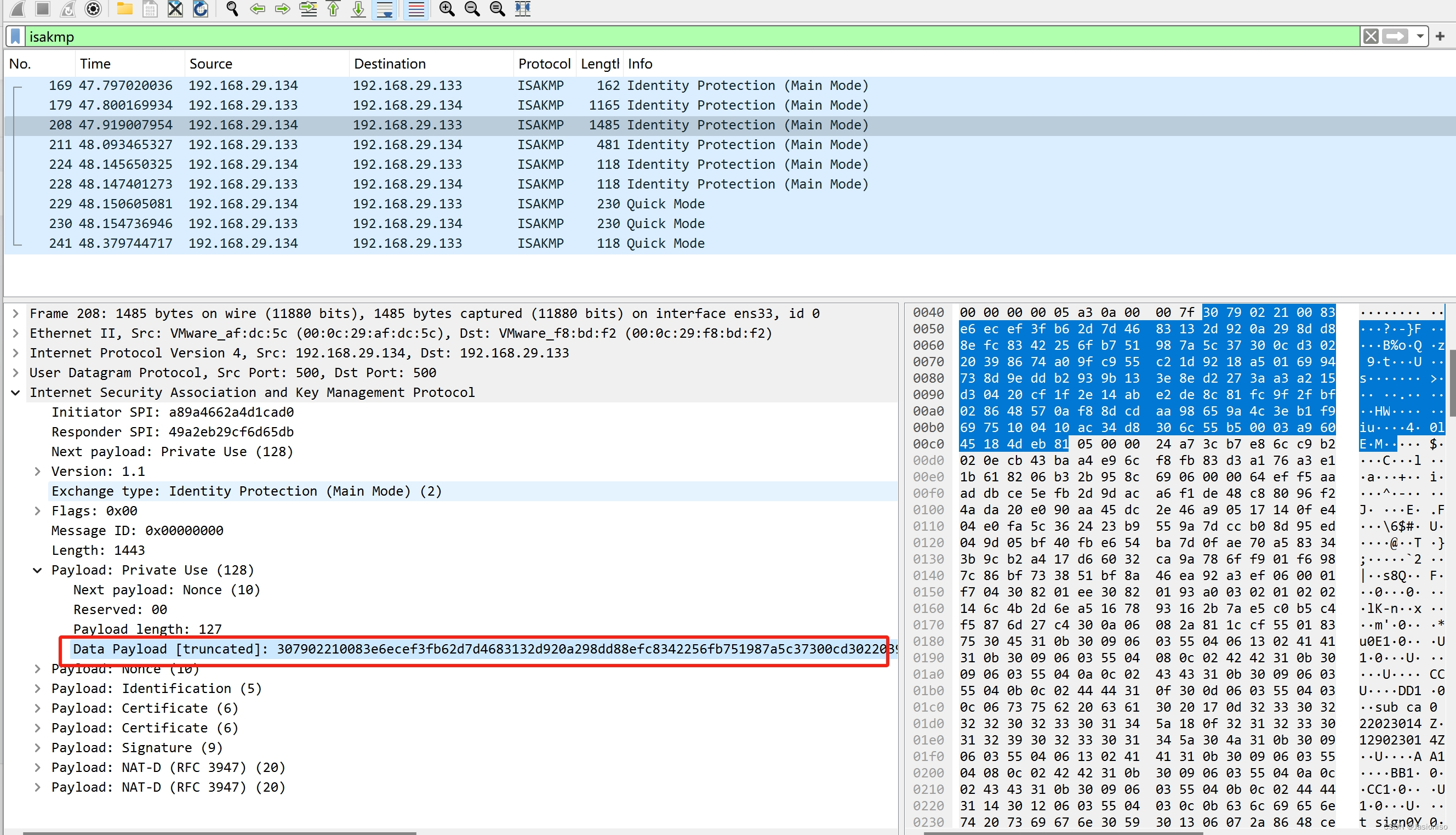

    然后来看一下SKi,如下图：

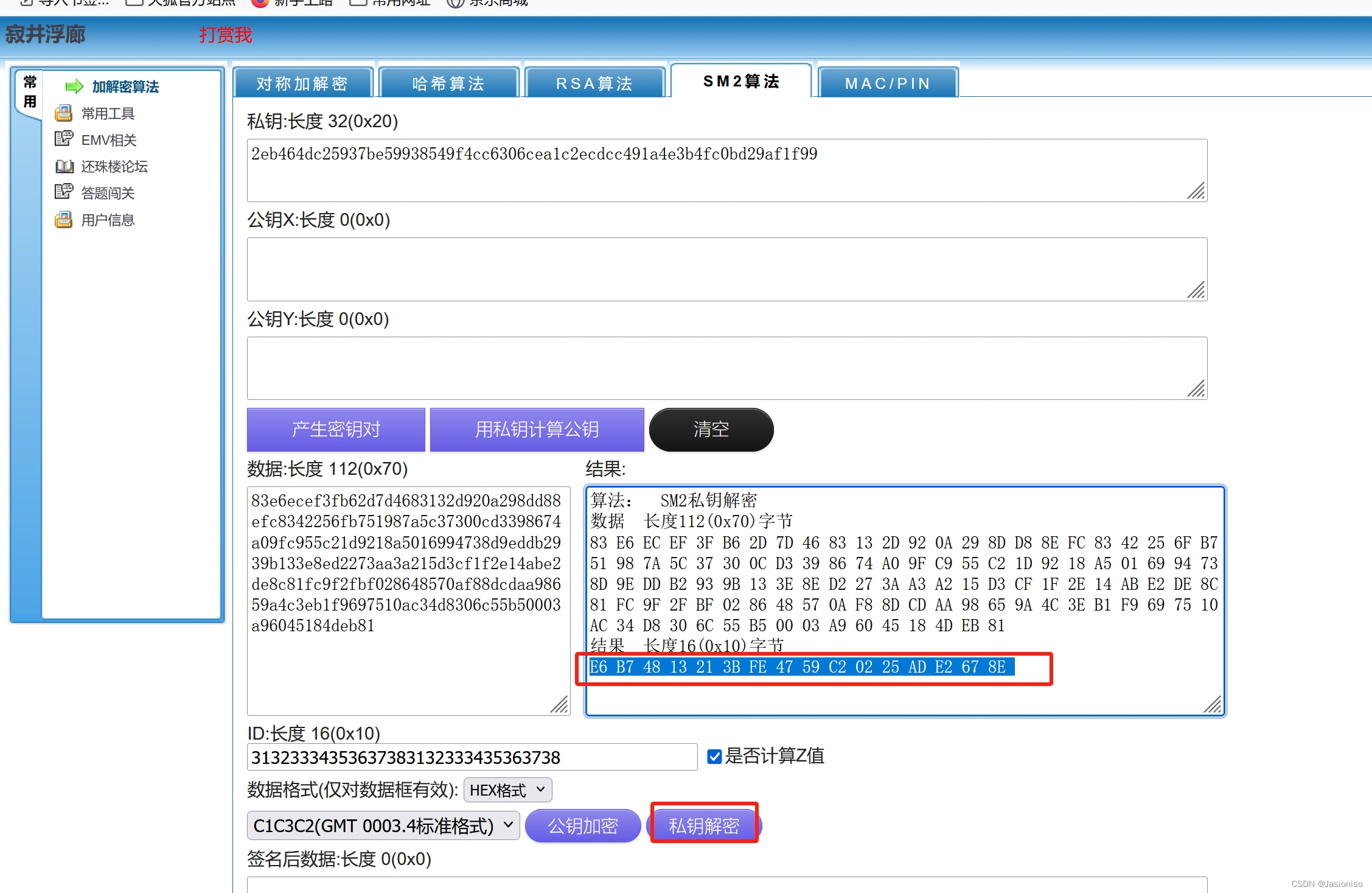

然后用私钥进行解密，如下图：

加密的SKi：
3079
022100
83e6ecef3fb62d7d4683132d920a298dd88efc8342256fb751987a5c37300cd3  ：C1一个点
0220
398674a09fc955c21d9218a5016994738d9eddb2939b133e8ed2273aa3a215d3  ：C3
0420
cf1f2e14abe2de8c81fc9f2fbf028648570af88dcdaa98659a4c3eb1f9697510
0410
ac34d8306c55b50003a96045184deb81   ：C2

83e6ecef3fb62d7d4683132d920a298dd88efc8342256fb751987a5c37300cd3398674a09fc955c21d9218a5016994738d9eddb2939b133e8ed2273aa3a215d3cf1f2e14abe2de8c81fc9f2fbf028648570af88dcdaa98659a4c3eb1f9697510ac34d8306c55b50003a96045184deb81

E6B74813213BFE4759C20225ADE2678E

  2.2.3解密NI

然后用响应方的私钥解密加密的SKi（去掉格式），得到SKi明文：
E6B74813213BFE4759C20225ADE2678E

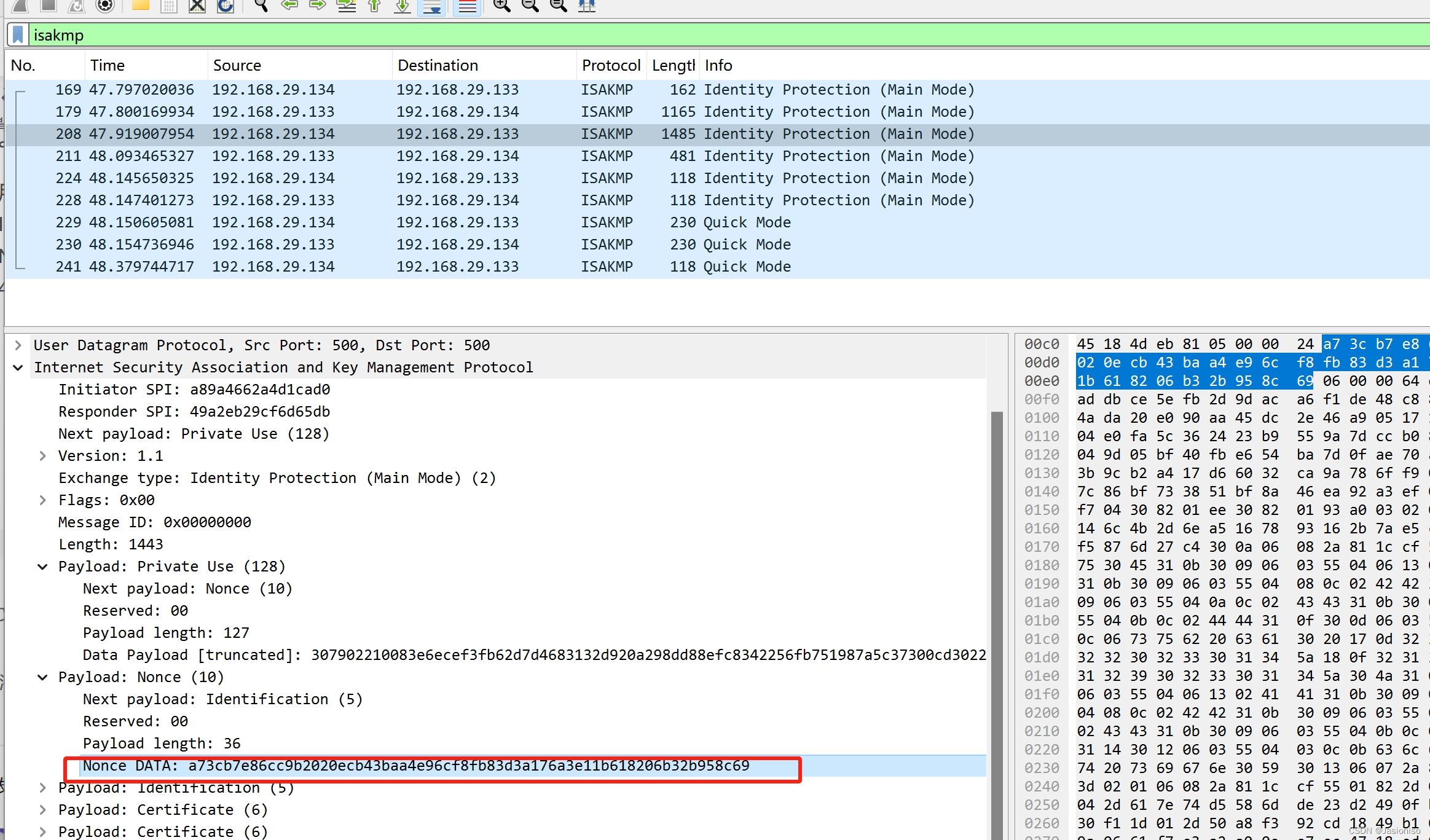

NI密文：
a73cb7e86cc9b2020ecb43baa4e96cf8fb83d3a176a3e11b618206b32b958c69

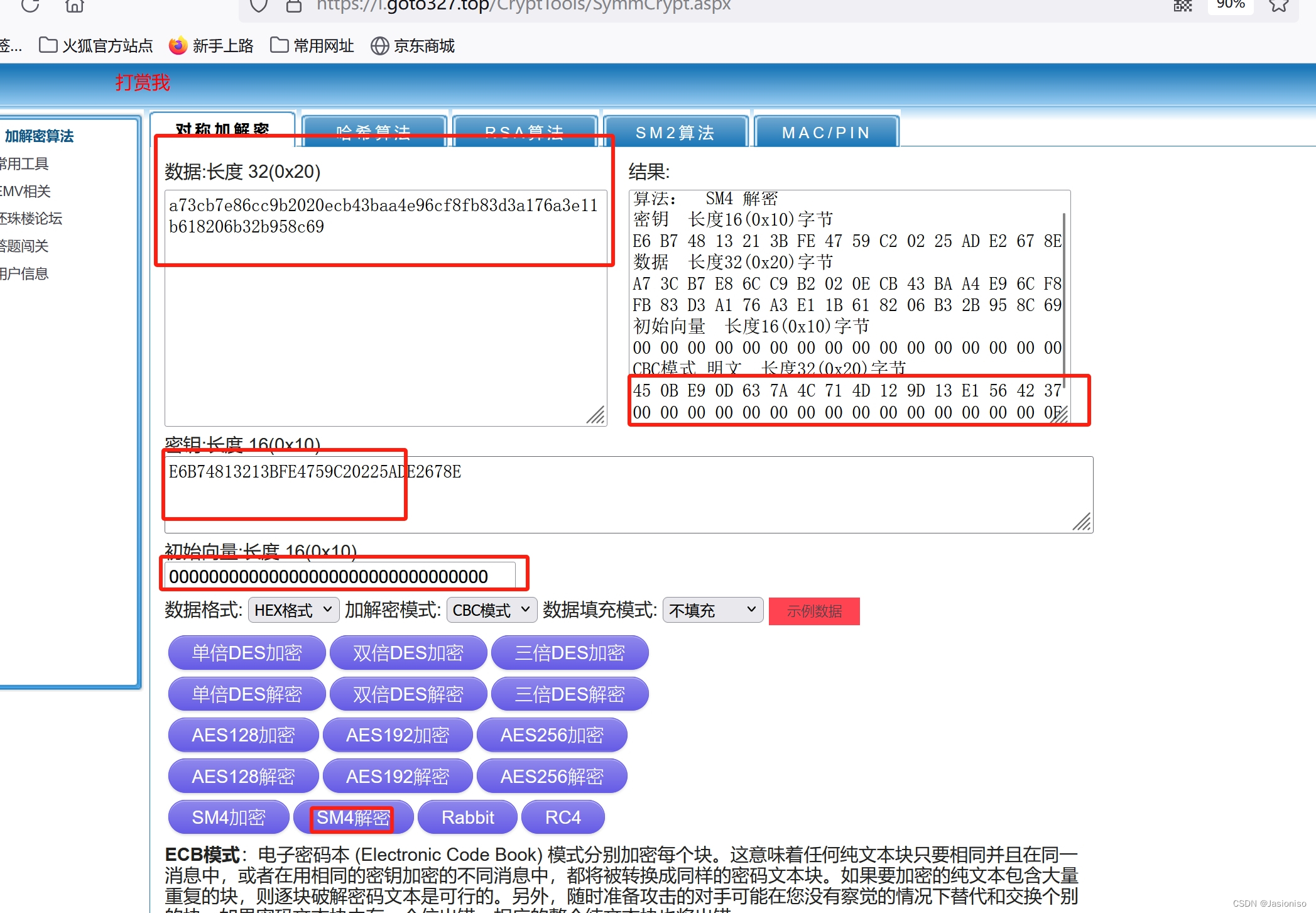

用SKi明文做密钥，解密NI密文得到NI明文（SM4-CBC ）：
IV：00000000000000000000000000000000
NI明文：
450BE90D637A4C714D129D13E15642370000000000000000000000000000000F

---

  2.2.4解密IDi

IDi密文：
eff5aaad
dbce5efb2d9daca6f1de48c88096f24ada20e090aa45dc2e46a90517140fe404e0fa5c362423b9559a7dccb08d95ed049d05bf40fbe654ba7d0fae70a583343b9cb2a417d66032ca9a786ff901f6987c86bf733851bf8a46ea92a3ef

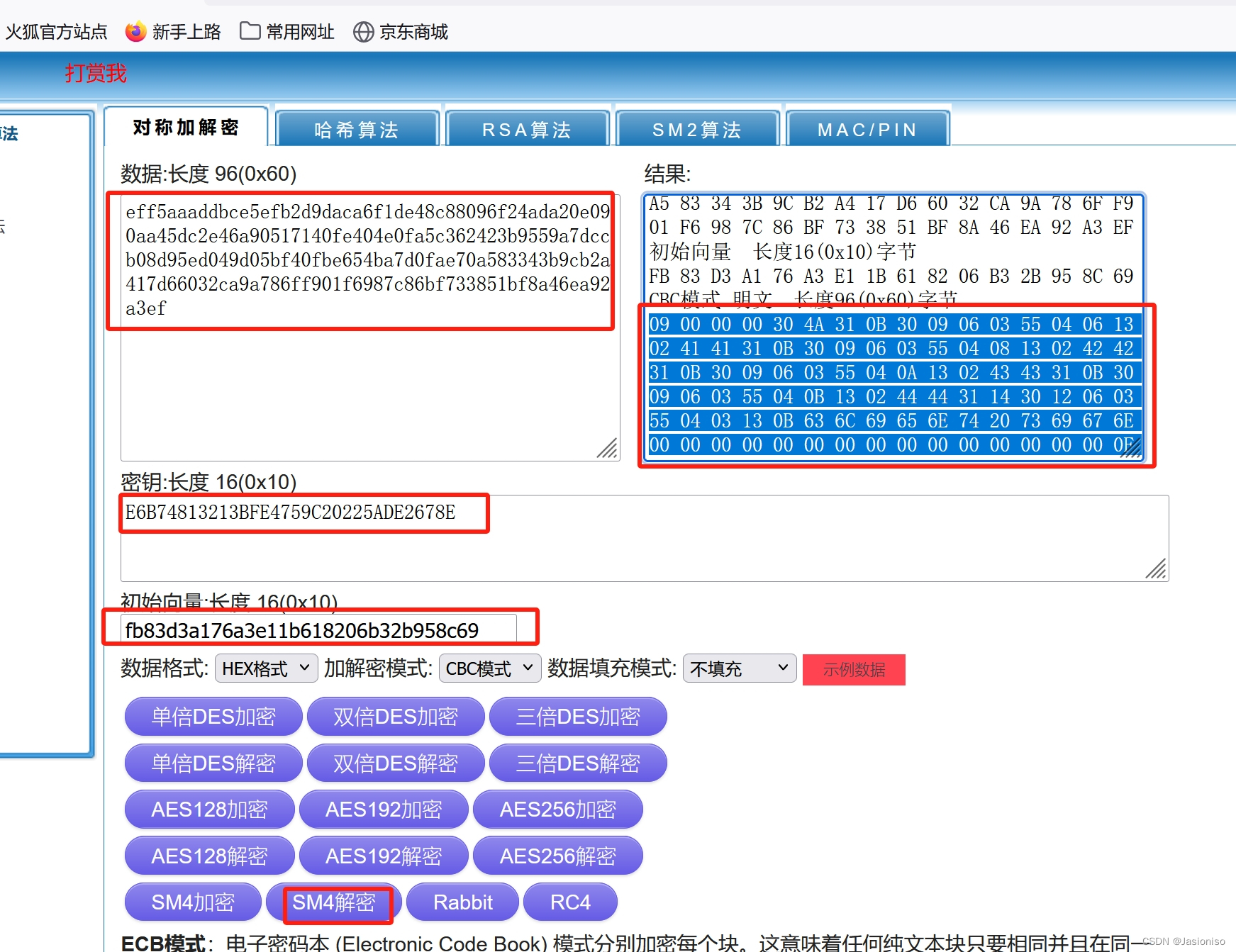

密钥不变：E6B74813213BFE4759C20225ADE2678E
用上一个密文分组的最后一个分组作为IV值：fb83d3a176a3e11b618206b32b958c69
IDi明文：
09000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B636C69656E74207369676E0000000000000000000000000000000F

  2.2.5验签

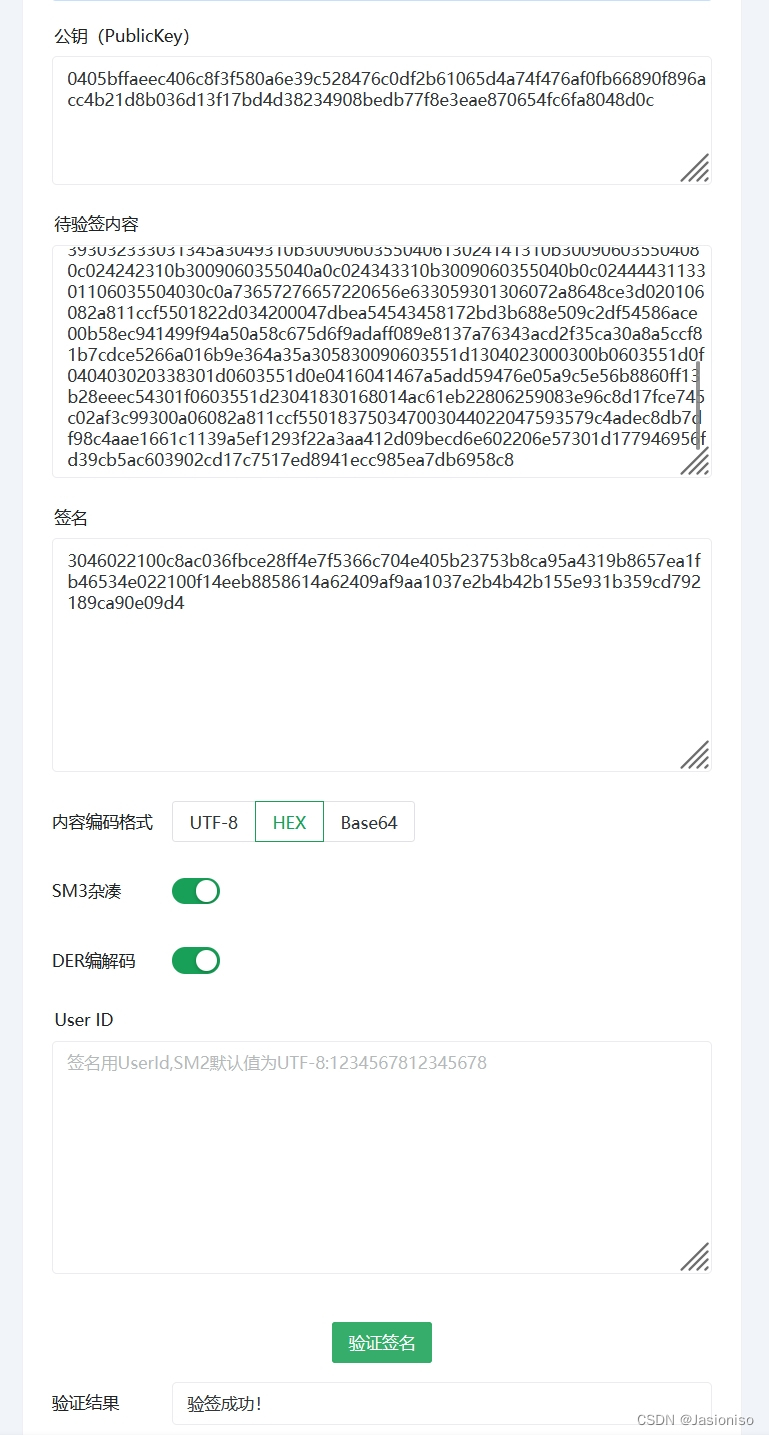

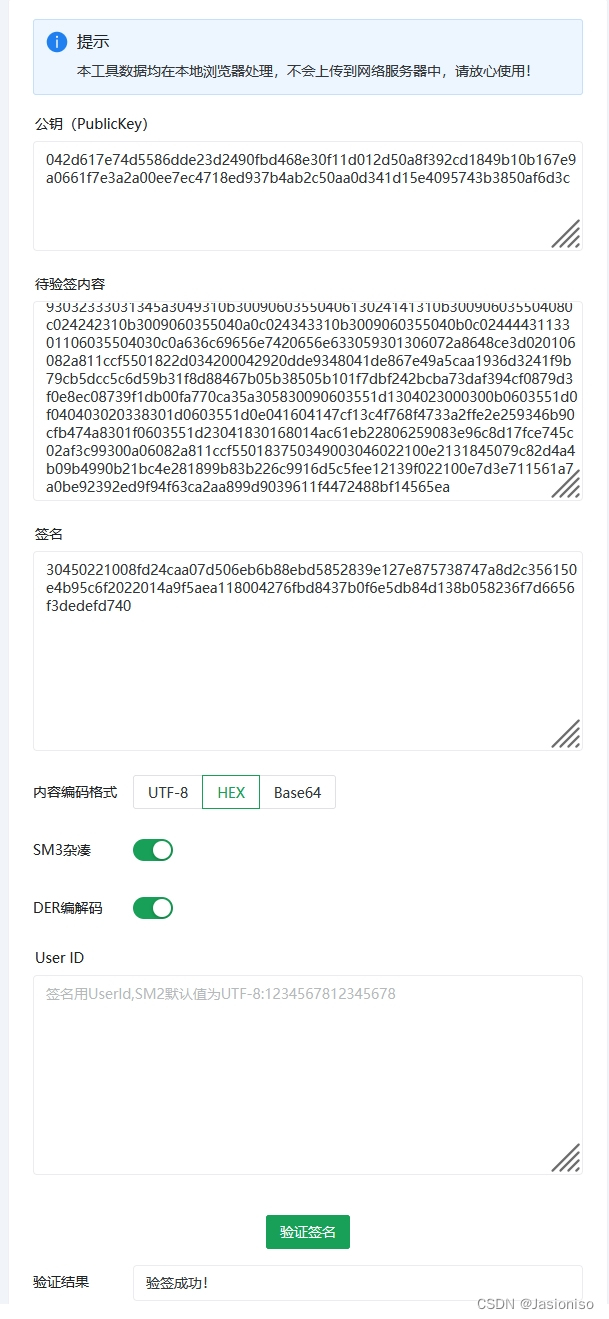

然后接下来进行验签操作，如图所示：

SKi||Ni||IDi||Cert_enc

E6B74813213BFE4759C20225ADE2678E
450BE90D637A4C714D129D13E1564237
09000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B636C69656E74207369676E
05
308201ed30820192a00302010202145b2ebfa257b547c1b04ebce83ad65e6c595addaa300a06082a811ccf550183753045310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c024444310f300d06035504030c067375622063613020170d3233303232323032333031345a180f32313233303132393032333031345a3049310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c0244443113301106035504030c0a636c69656e7420656e633059301306072a8648ce3d020106082a811ccf5501822d034200042920dde9348041de867e49a5caa1936d3241f9b79cb5dcc5c6d59b31f8d88467b05b38505b101f7dbf242bcba73daf394cf0879d3f0e8ec08739f1db00fa770ca35a305830090603551d1304023000300b0603551d0f040403020338301d0603551d0e041604147cf13c4f768f4733a2ffe2e259346b90cfb474a8301f0603551d23041830168014ac61eb22806259083e96c8d17fce745c02af3c99300a06082a811ccf550183750349003046022100e2131845079c82d4a4b09b4990b21bc4e281899b83b226c9916d5c5fee12139f022100e7d3e711561a7a0be92392ed9f94f63ca2aa899d9039611f4472488bf14565ea

拼接完之后（签名消息）：

E6B74813213BFE4759C20225ADE2678E450BE90D637A4C714D129D13E156423709000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B636C69656E74207369676E05308201ed30820192a00302010202145b2ebfa257b547c1b04ebce83ad65e6c595addaa300a06082a811ccf550183753045310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c024444310f300d06035504030c067375622063613020170d3233303232323032333031345a180f32313233303132393032333031345a3049310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c0244443113301106035504030c0a636c69656e7420656e633059301306072a8648ce3d020106082a811ccf5501822d034200042920dde9348041de867e49a5caa1936d3241f9b79cb5dcc5c6d59b31f8d88467b05b38505b101f7dbf242bcba73daf394cf0879d3f0e8ec08739f1db00fa770ca35a305830090603551d1304023000300b0603551d0f040403020338301d0603551d0e041604147cf13c4f768f4733a2ffe2e259346b90cfb474a8301f0603551d23041830168014ac61eb22806259083e96c8d17fce745c02af3c99300a06082a811ccf550183750349003046022100e2131845079c82d4a4b09b4990b21bc4e281899b83b226c9916d5c5fee12139f022100e7d3e711561a7a0be92392ed9f94f63ca2aa899d9039611f4472488bf14565ea

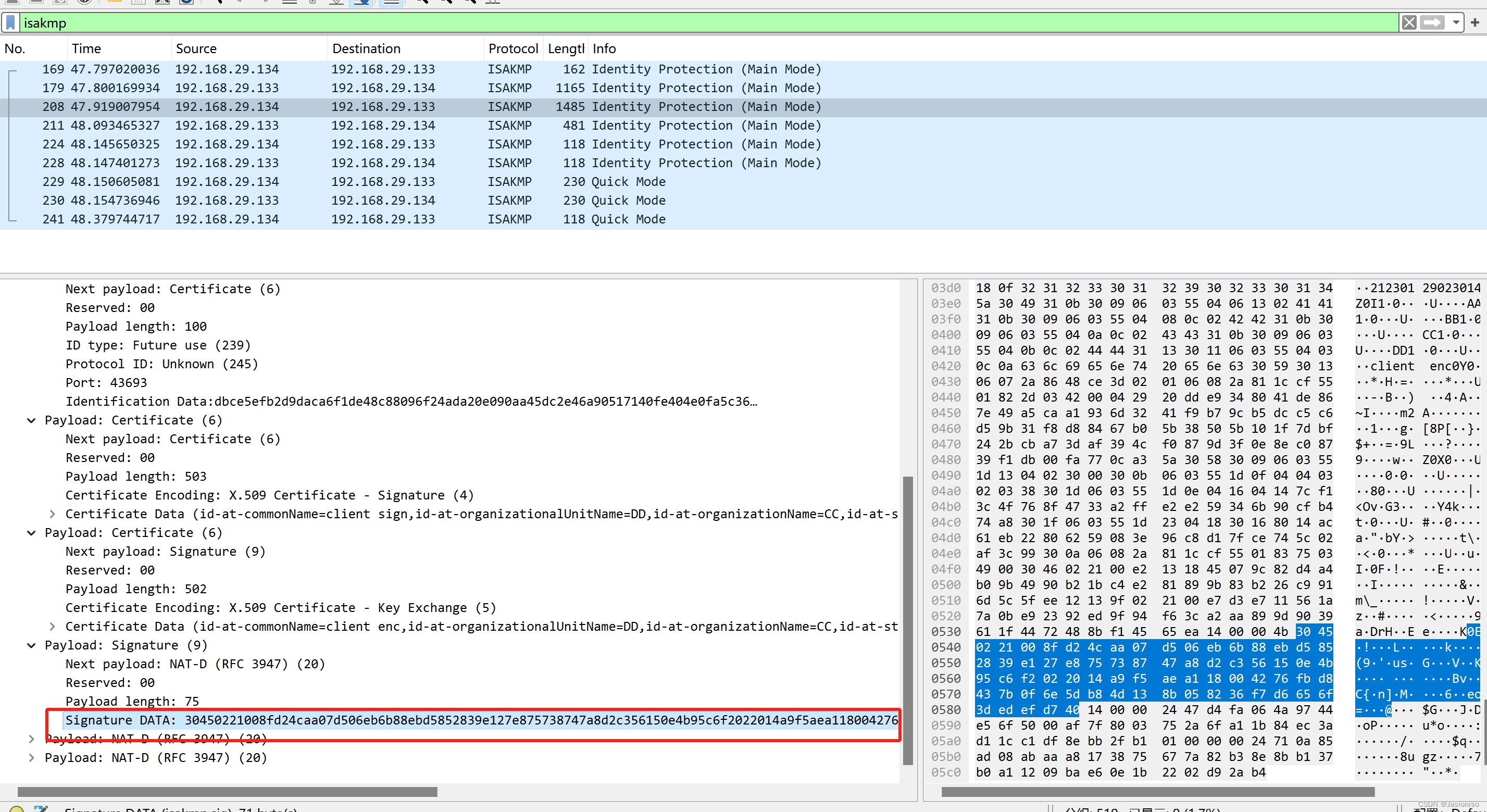

签名值：
3045
022100
8fd24caa07d506eb6b88ebd5852839e127e875738747a8d2c356150e4b95c6f2
0220
14a9f5aea118004276fbd8437b0f6e5db84d138b058236f7d6656f3dedefd740

8fd24caa07d506eb6b88ebd5852839e127e875738747a8d2c356150e4b95c6f214a9f5aea118004276fbd8437b0f6e5db84d138b058236f7d6656f3dedefd740

公钥：
04
2d617e74d5586dde23d2490fbd468e30f11d012d50a8f392cd1849b10b167e9a0661f7e3a2a00ee7ec4718ed937b4ab2c50aa0d341d15e4095743b3850af6d3c

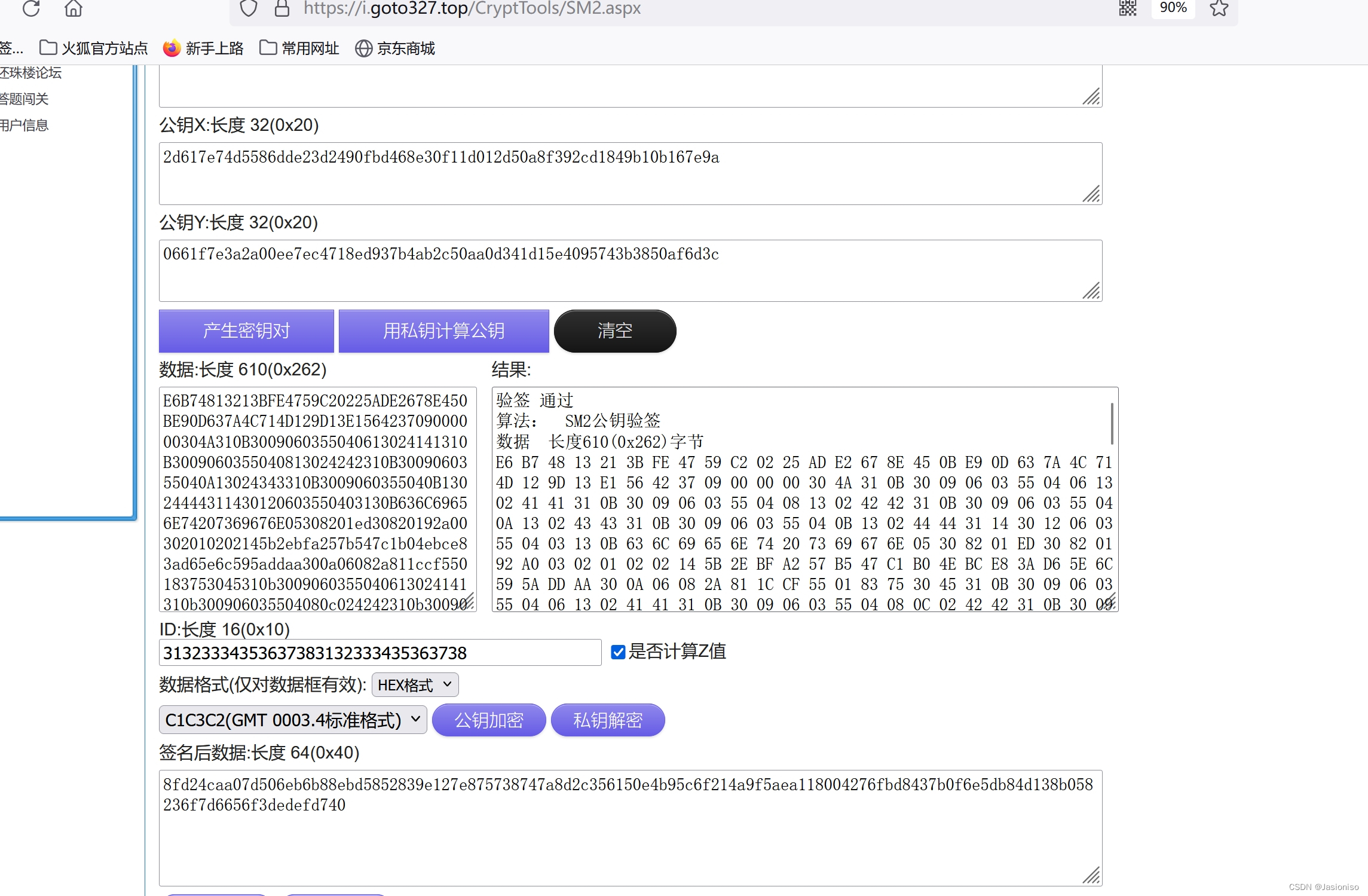

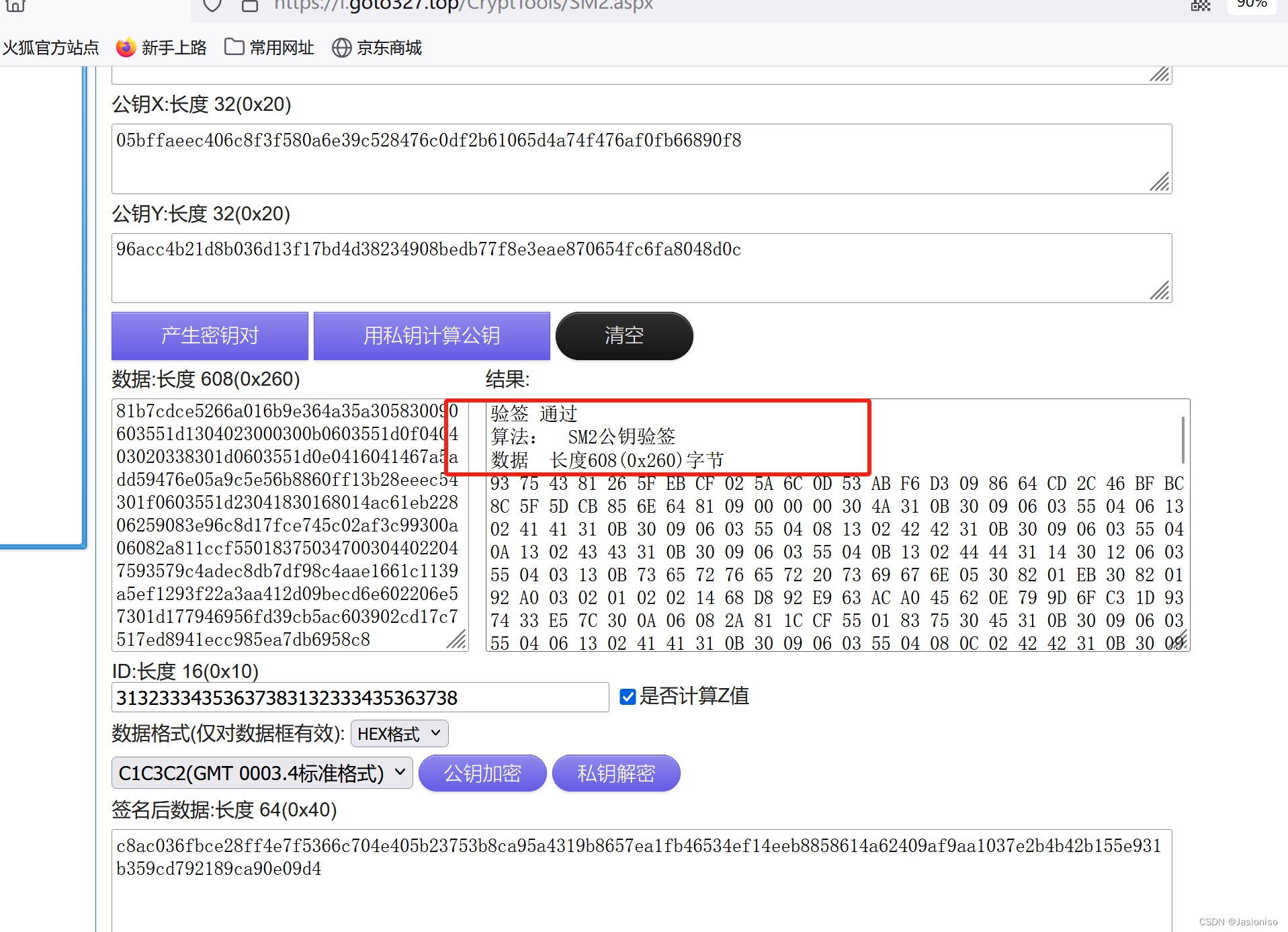

验签：

 2.2.6Right数据包

同样的数据我们拿来Right数据包来解密第四个数据包，具体的流程细节和上面一样，这里就不过多描述了，直接看图。

Right私钥：
-----BEGIN PRIVATE KEY-----
MIGHAgEAMBMGByqGSM49AgEGCCqBHM9VAYItBG0wawIBAQQguz0M4/6qUhgHAxuG
WI2NPtNciIwmYAN4AUDoBEka1tehRANCAAQpIN3pNIBB3oZ+SaXKoZNtMkH5t5y1
3MXG1Zsx+NiEZ7BbOFBbEB99vyQry6c9rzlM8IedPw6OwIc58dsA+ncM
-----END PRIVATE KEY-----

bb3d0ce3feaa521807031b86588d8d3ed35c888c266003780140e804491ad6d7

---------------------------------------------------------------------------
3079022100
e2fee5b1439937014b7ad1a585f4a62910787a7c885884c1370cd9fb8dadd12c
0220
1c2f5ab9ba02bc9d9c21cf18afaa6b64f0b0a733bd730508d6567f9faac722aa
0420
00376aa46646d90577b5ab0170f97043356acef83504b8a4b9ae159a0e834fc3
0410
01734e922fa8c88ad6814c59264e9f21

解密得到：

93754381265FEBCF025A6C0D53ABF6D3

Nr密文：
a469aa4b7374d33262e76b20ed2f65e6
ccbd5799630f7f8e68320b2f121e0a26

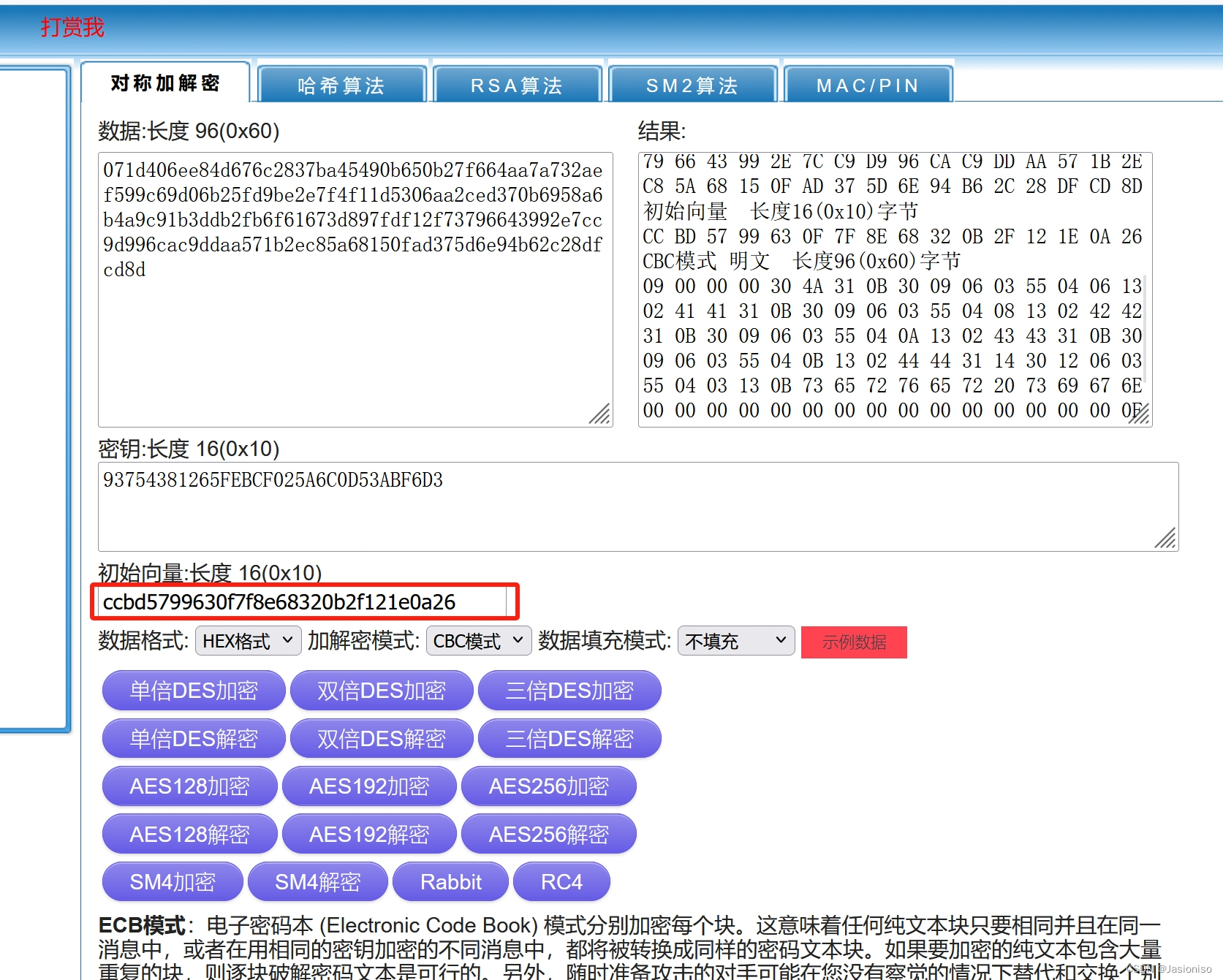

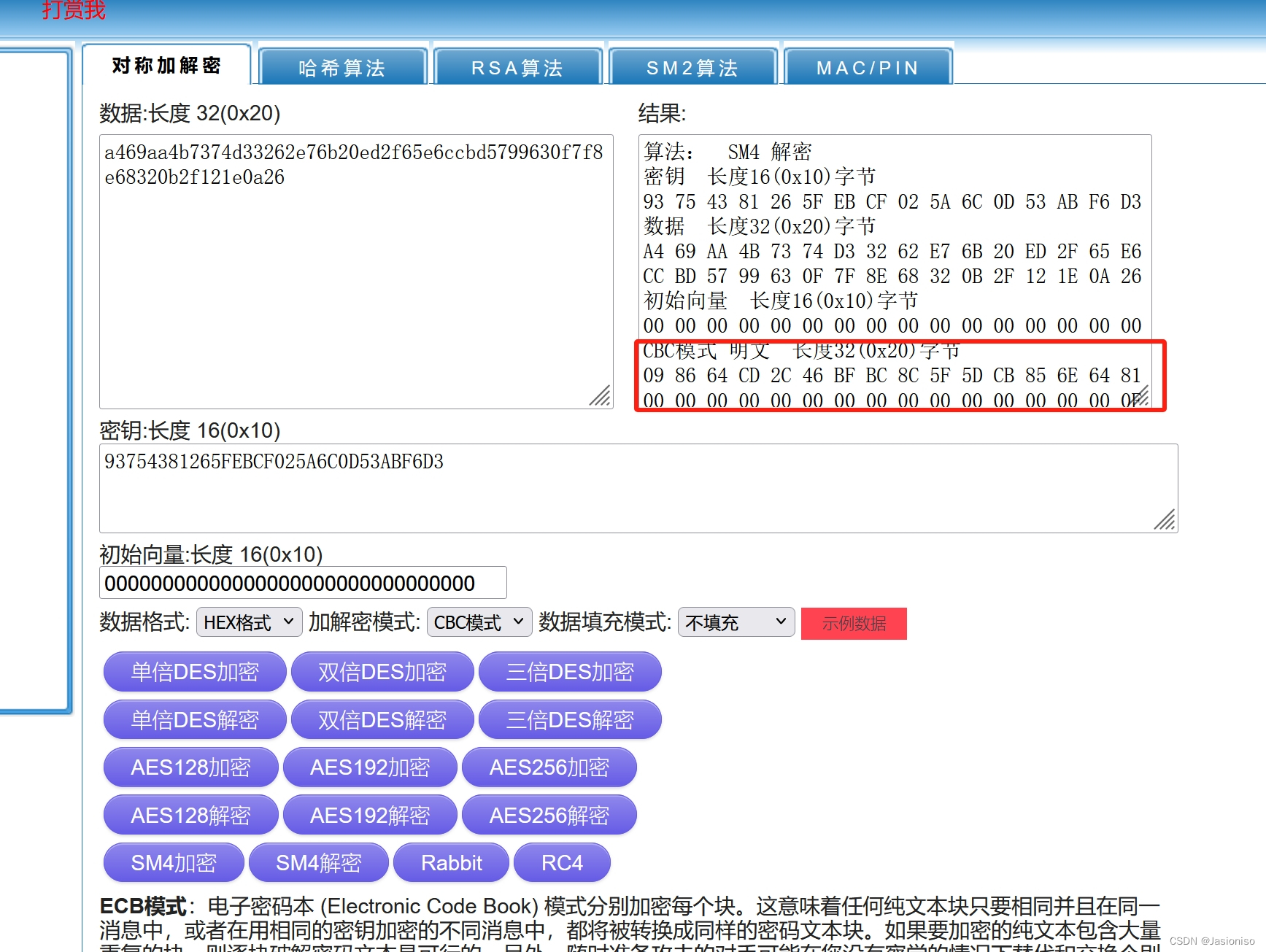

Nr明文：（用解密得到的SKr明文做密钥，使用SM4-CBC模式进行解密）
098664CD2C46BFBC8C5F5DCB856E6481
0000000000000000000000000000000F

IDr密文：
07
1d
406e
e84d676c2837ba45490b650b27f664aa7a732aef599c69d06b25fd9be2e7f4f11d5306aa2ced370b6958a6b4a9c91b3ddb2fb6f61673d897fdf12f73796643992e7cc9d996cac9ddaa571b2ec85a68150fad375d6e94b62c28dfcd8d

拼接完以后：
071d406ee84d676c2837ba45490b650b27f664aa7a732aef599c69d06b25fd9be2e7f4f11d5306aa2ced370b6958a6b4a9c91b3ddb2fb6f61673d897fdf12f73796643992e7cc9d996cac9ddaa571b2ec85a68150fad375d6e94b62c28dfcd8d

解密IDr明文：
09000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B736572766572207369676E
0000000000000000000000000000000F

------------------------------------------------------------------------
SKr||Nr||IDr||Cert_enc_r

93754381265FEBCF025A6C0D53ABF6D3
098664CD2C46BFBC8C5F5DCB856E6481
09000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B736572766572207369676E

加密证书（在第二个数据包里面找加密证书）:
05

308201eb30820192a003020102021468d892e963aca045620e799d6fc31d937433e57c300a06082a811ccf550183753045310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c024444310f300d06035504030c067375622063613020170d3233303232323032333031345a180f32313233303132393032333031345a3049310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c0244443113301106035504030c0a73657276657220656e633059301306072a8648ce3d020106082a811ccf5501822d034200047dbea54543458172bd3b688e509c2df54586ace00b58ec941499f94a50a58c675d6f9adaff089e8137a76343acd2f35ca30a8a5ccf81b7cdce5266a016b9e364a35a305830090603551d1304023000300b0603551d0f040403020338301d0603551d0e0416041467a5add59476e05a9c5e56b8860ff13b28eeec54301f0603551d23041830168014ac61eb22806259083e96c8d17fce745c02af3c99300a06082a811ccf550183750347003044022047593579c4adec8db7df98c4aae1661c1139a5ef1293f22a3aa412d09becd6e602206e57301d177946956fd39cb5ac603902cd17c7517ed8941ecc985ea7db6958c8

拼接（消息）：

93754381265FEBCF025A6C0D53ABF6D3098664CD2C46BFBC8C5F5DCB856E648109000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B736572766572207369676E05308201eb30820192a003020102021468d892e963aca045620e799d6fc31d937433e57c300a06082a811ccf550183753045310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c024444310f300d06035504030c067375622063613020170d3233303232323032333031345a180f32313233303132393032333031345a3049310b3009060355040613024141310b300906035504080c024242310b3009060355040a0c024343310b3009060355040b0c0244443113301106035504030c0a73657276657220656e633059301306072a8648ce3d020106082a811ccf5501822d034200047dbea54543458172bd3b688e509c2df54586ace00b58ec941499f94a50a58c675d6f9adaff089e8137a76343acd2f35ca30a8a5ccf81b7cdce5266a016b9e364a35a305830090603551d1304023000300b0603551d0f040403020338301d0603551d0e0416041467a5add59476e05a9c5e56b8860ff13b28eeec54301f0603551d23041830168014ac61eb22806259083e96c8d17fce745c02af3c99300a06082a811ccf550183750347003044022047593579c4adec8db7df98c4aae1661c1139a5ef1293f22a3aa412d09becd6e602206e57301d177946956fd39cb5ac603902cd17c7517ed8941ecc985ea7db6958c8

响应方签名公钥：

04
05bffaeec406c8f3f580a6e39c528476c0df2b61065d4a74f476af0fb66890f8
96acc4b21d8b036d13f17bd4d38234908bedb77f8e3eae870654fc6fa8048d0c

签名值：
3046022100
c8ac036fbce28ff4e7f5366c704e405b23753b8ca95a4319b8657ea1fb46534e
022100
f14eeb8858614a62409af9aa1037e2b4b42b155e931b359cd792189ca90e09d4

2.2.7HASH（Ni||Nr）

HASH（Ni||Nr）：
450BE90D637A4C714D129D13E1564237
098664CD2C46BFBC8C5F5DCB856E6481
450BE90D637A4C714D129D13E1564237098664CD2C46BFBC8C5F5DCB856E6481

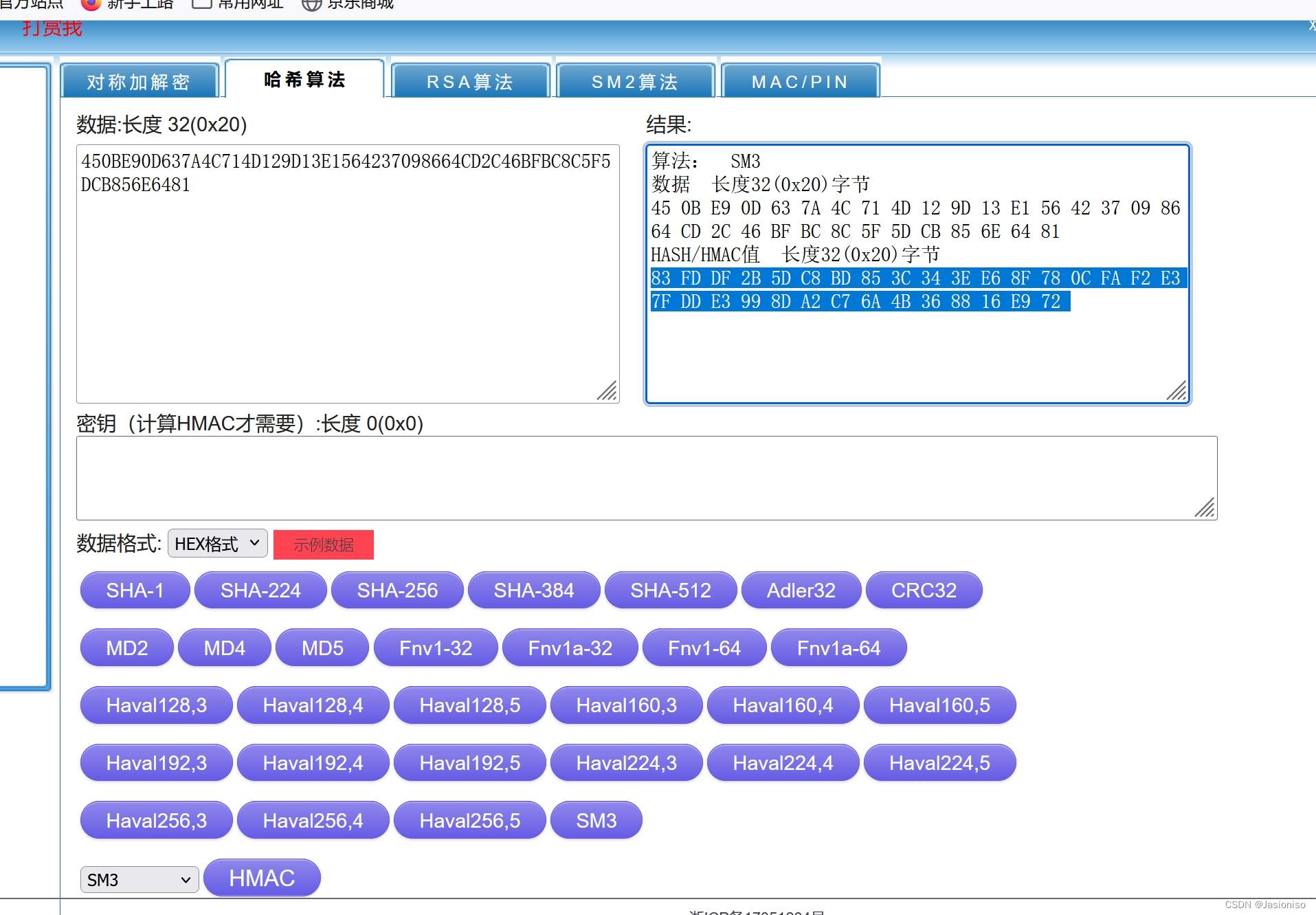

拼接做SM3哈希：
83FDDF2B5DC8BD853C343EE68F780CFAF2E37FDDE3998DA2C76A4B368816E972

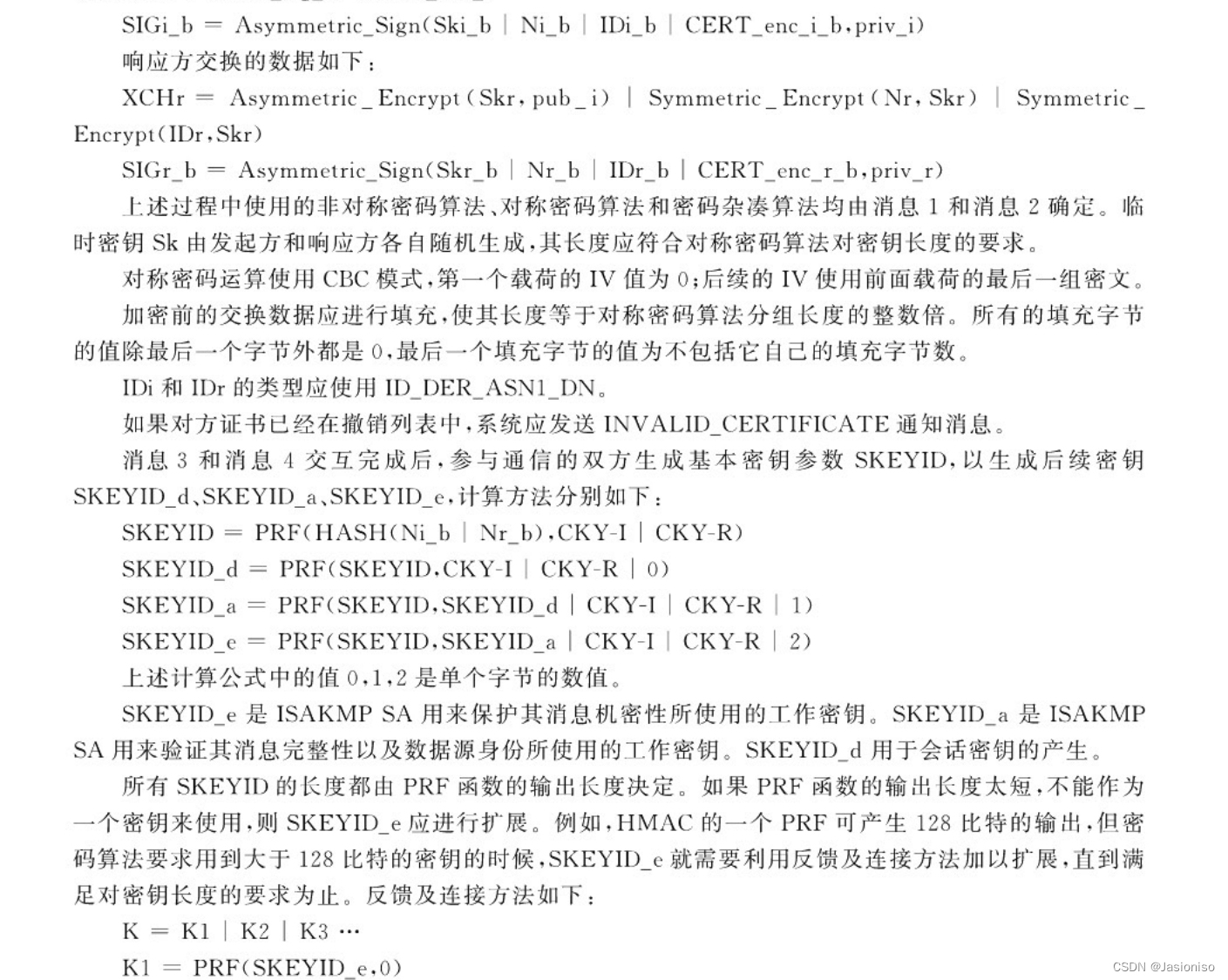

接下来我们来求SKEYID、SKEYID_d、SKEYID_a、SKEYID_e

CKY-I||CKY-R ：a89a4662a4d1cad049a2eb29cf6d65db

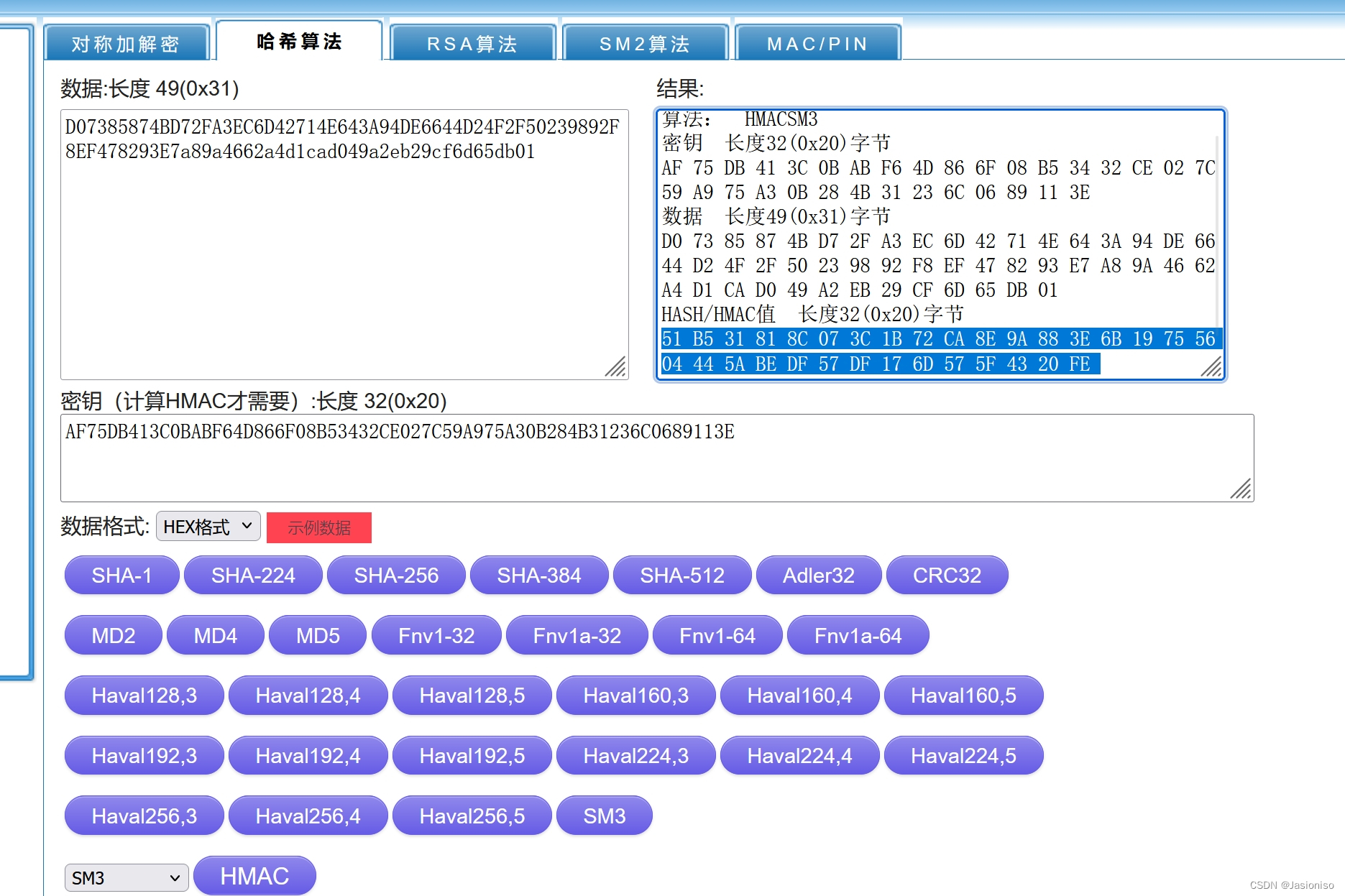

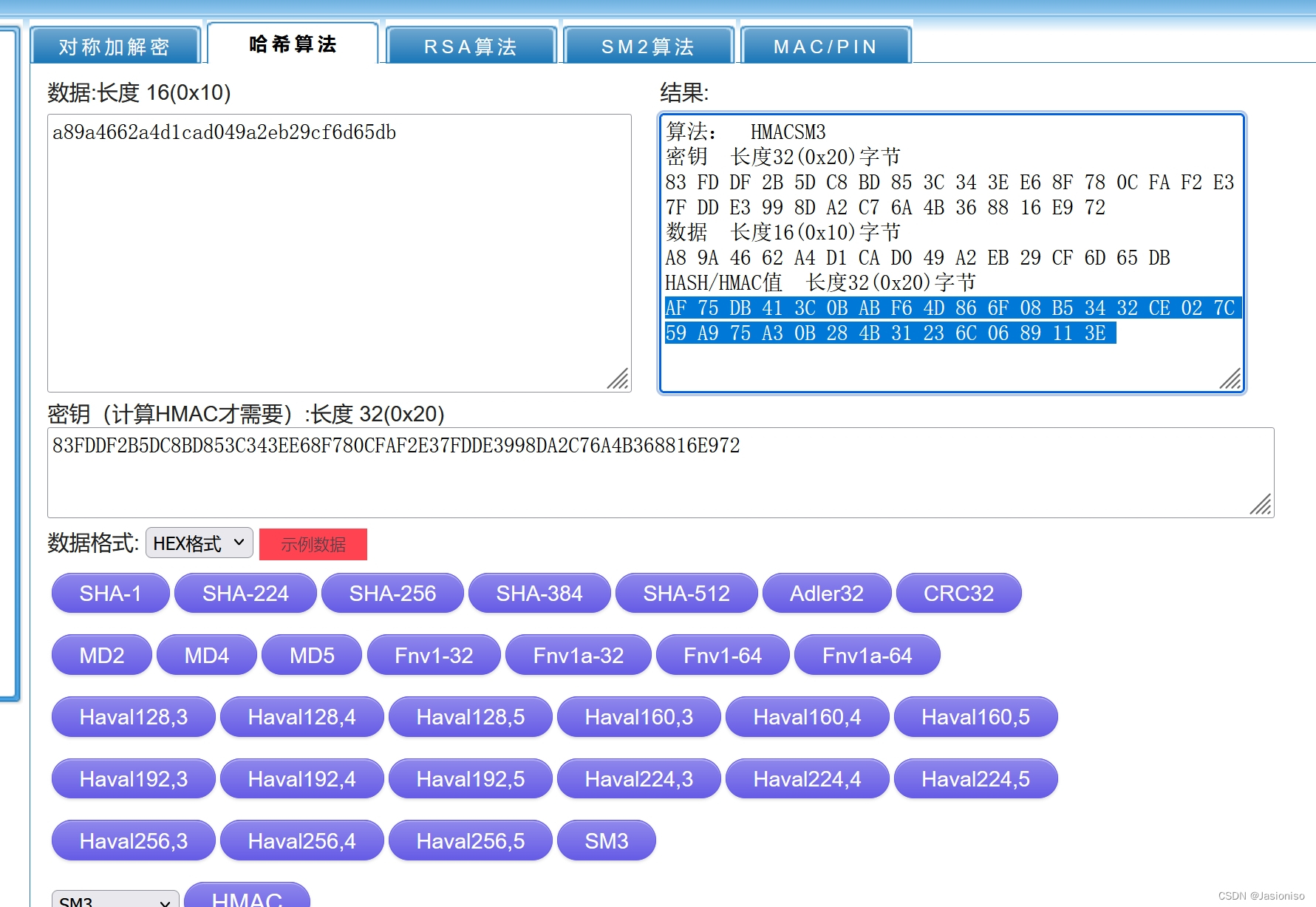

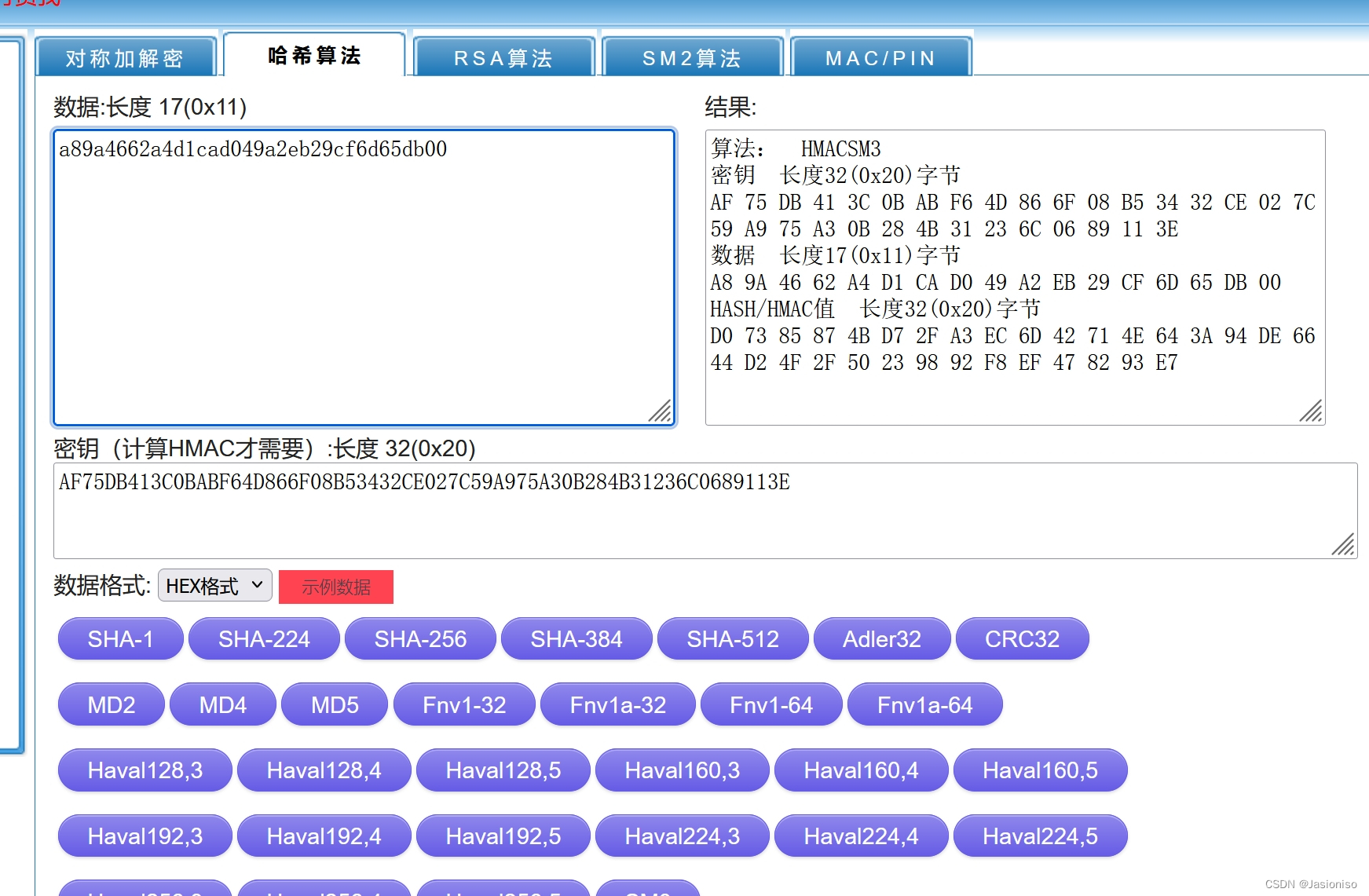

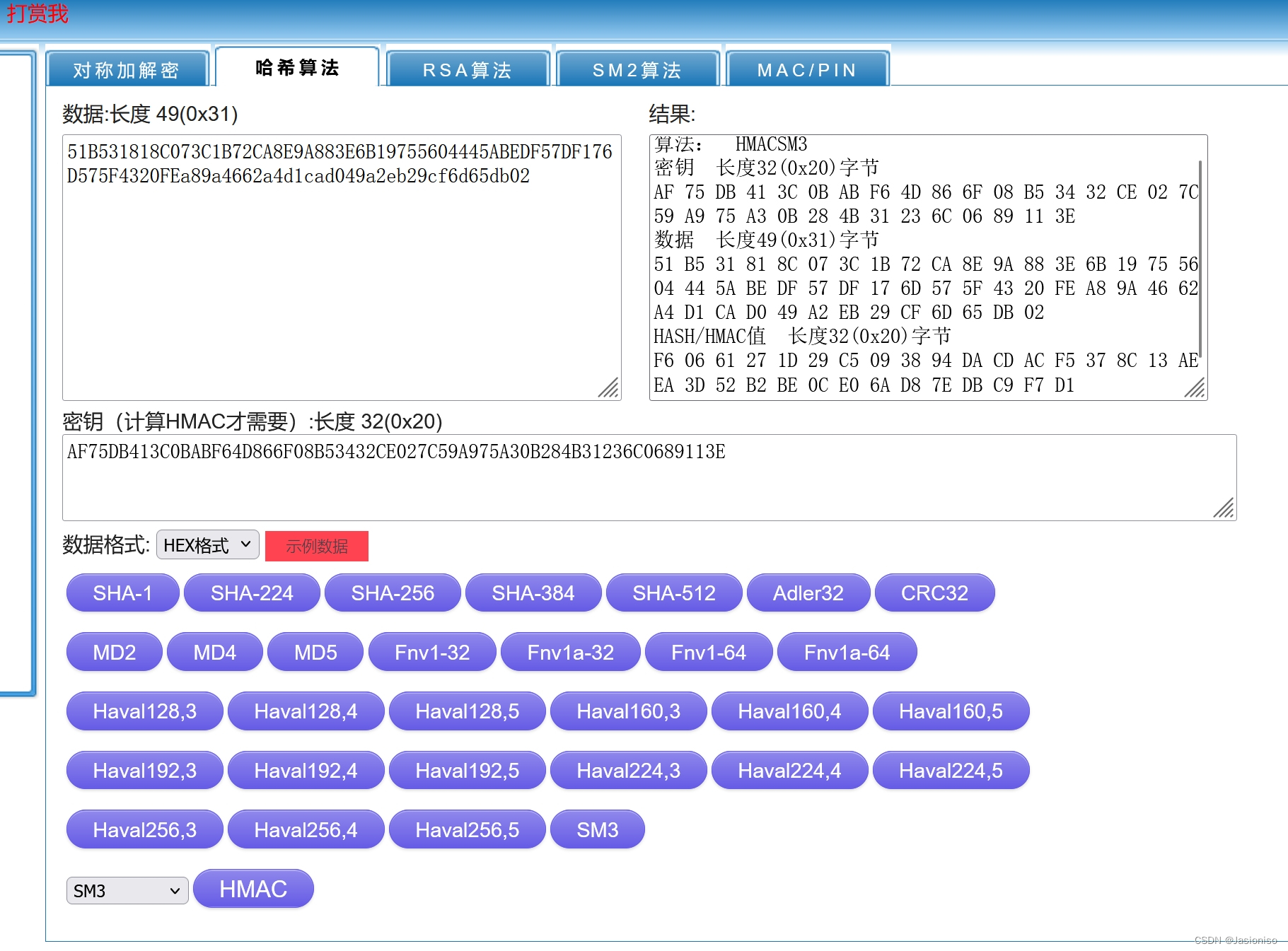

将HASH（Ni||Nr）作为密钥输入，对CKY-I||CKY-R进行哈希

SKEYID ：AF75DB413C0BABF64D866F08B53432CE027C59A975A30B284B31236C0689113E

SKEYID_d： D07385874BD72FA3EC6D42714E643A94DE6644D24F2F50239892F8EF478293E7

SKEYID_a： 51B531818C073C1B72CA8E9A883E6B19755604445ABEDF57DF176D575F4320FE

SKEYID_e：F60661271D29C5093894DACDACF5378C13AEEA3D52B2BE0CE06AD87EDBC9F7D1

密钥：F60661271D29C5093894DACDACF5378C

13AEEA3D52B2BE0CE06AD87EDBC9F7D1

  2.2.8消息5和消息6

HASHi

IV=HASH（SKi||SKr）：
E6B74813213BFE4759C20225ADE2678E
93754381265FEBCF025A6C0D53ABF6D3
E6B74813213BFE4759C20225ADE2678E93754381265FEBCF025A6C0D53ABF6D3
HASH的结果：

DE788AA1E41303BAF97136E86F82F2FC05FD904DF03879C49C1E1A9A868B0E1A
IV值：DE788AA1E41303BAF97136E86F82F2FC
05FD904DF03879C49C1E1A9A868B0E1A

然后我们来解密第5个数据包，如下图：

密文：c60c2e7689fa1519256ec690bbfb7d6380a52de3d51ce8fb1ac5923a84ceac86b958be5fa74277fc91b3bfd3d1cbf7e0

密钥：F60661271D29C5093894DACDACF5378C

IV值：DE788AA1E41303BAF97136E86F82F2FC

解密：

000000245855A82383911ACACE237A72D2C6427AA18D552FC4D80D13288104A7F9DA2F3C000000000000000000000000

00（下一个载荷）
00（保留的）
0024（长度）
5855A82383911ACACE237A72D2C6427AA18D552FC4D80D13288104A7F9DA2F3C  （HASH值）
000000000000000000000000  （填充）

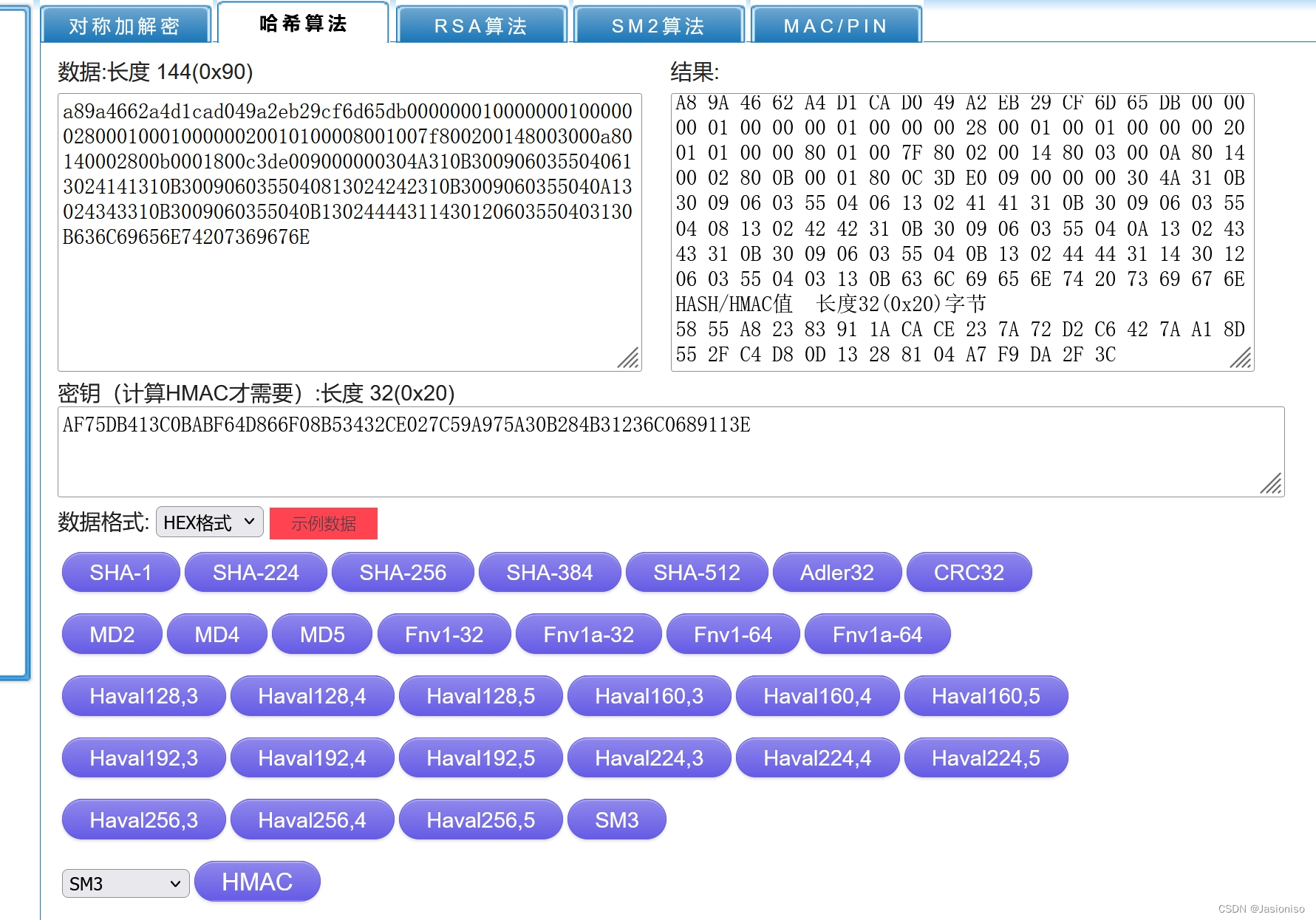

接下来我们来验证一下HASH值：

我们把CKY-I||CKY-R拿下来，再拼接上SAi_b||IDi_b，其中

求HASHi

CKY-I||CKY-R ：a89a4662a4d1cad049a2eb29cf6d65db
SAi_b||IDi_b：

SAi_b:
0d000034
0000000100000001000000280001000100000020010100008001007f800200148003000a80140002800b0001800c3de0

IDi_b：
09000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B636C69656E74207369676E

CKY-I||CKY-R||SAi||IDi   然后拼接（消息）：
a89a4662a4d1cad049a2eb29cf6d65db0000000100000001000000280001000100000020010100008001007f800200148003000a80140002800b0001800c3de009000000304A310B3009060355040613024141310B3009060355040813024242310B3009060355040A13024343310B3009060355040B13024444311430120603550403130B636C69656E74207369676E

密钥SKEYID：
AF75DB413C0BABF64D866F08B53432CE027C59A975A30B284B31236C0689113E

5855A82383911ACACE237A72D2C6427AA18D552FC4D80D13288104A7F9DA2F3C  （HASH值）

在这里可以发现解出来的东西是一样的！

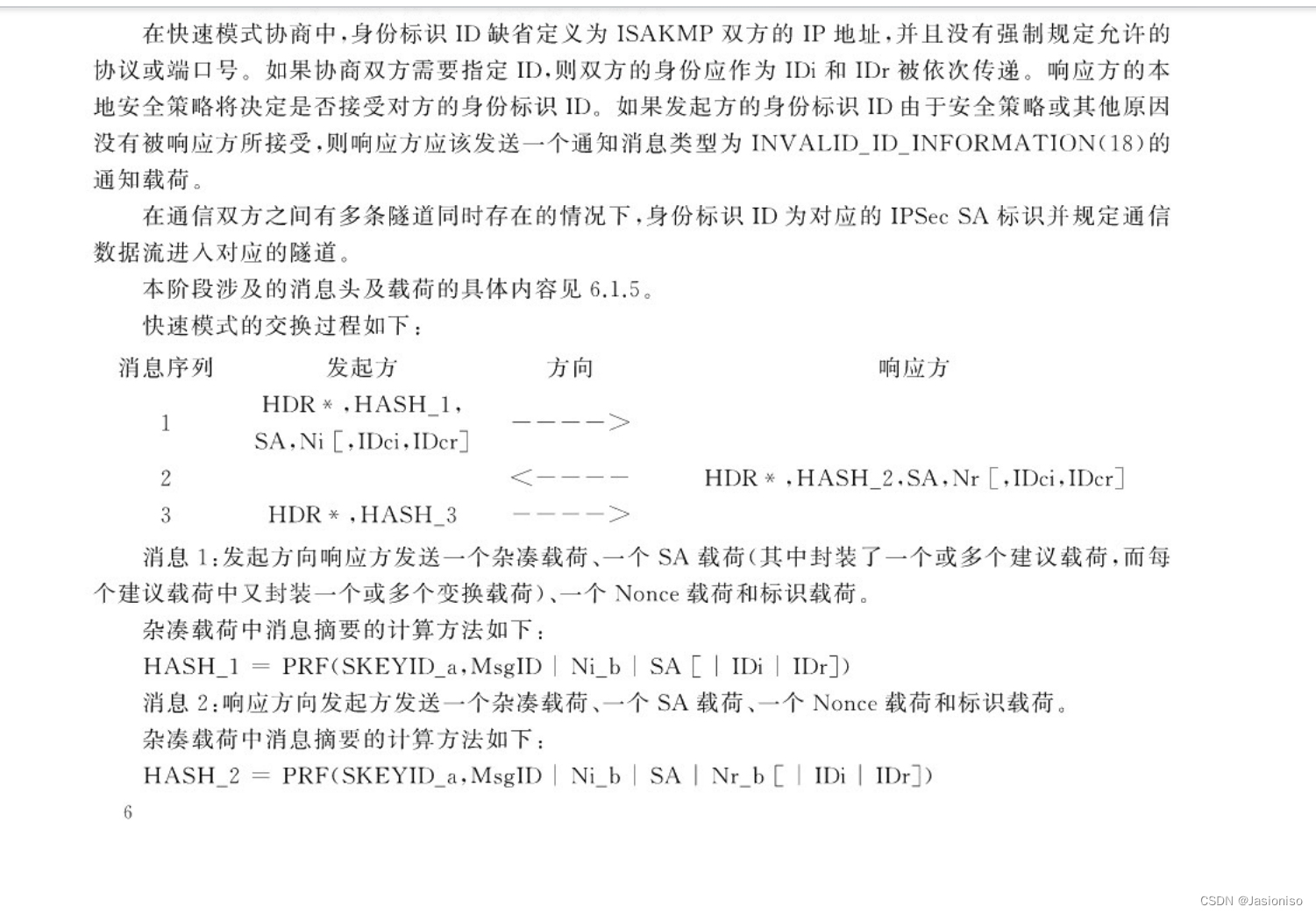

2.3快速模式

第二阶段
hash（上一阶段最后一个分组密文||MSGID）
dd55ad19832211a7909550c3472615c55feddb949b5ee01f9cfe6d9e228e3a1d
d92048953a172891b194012f8db5f7b0 （消息6的最后一个分组）

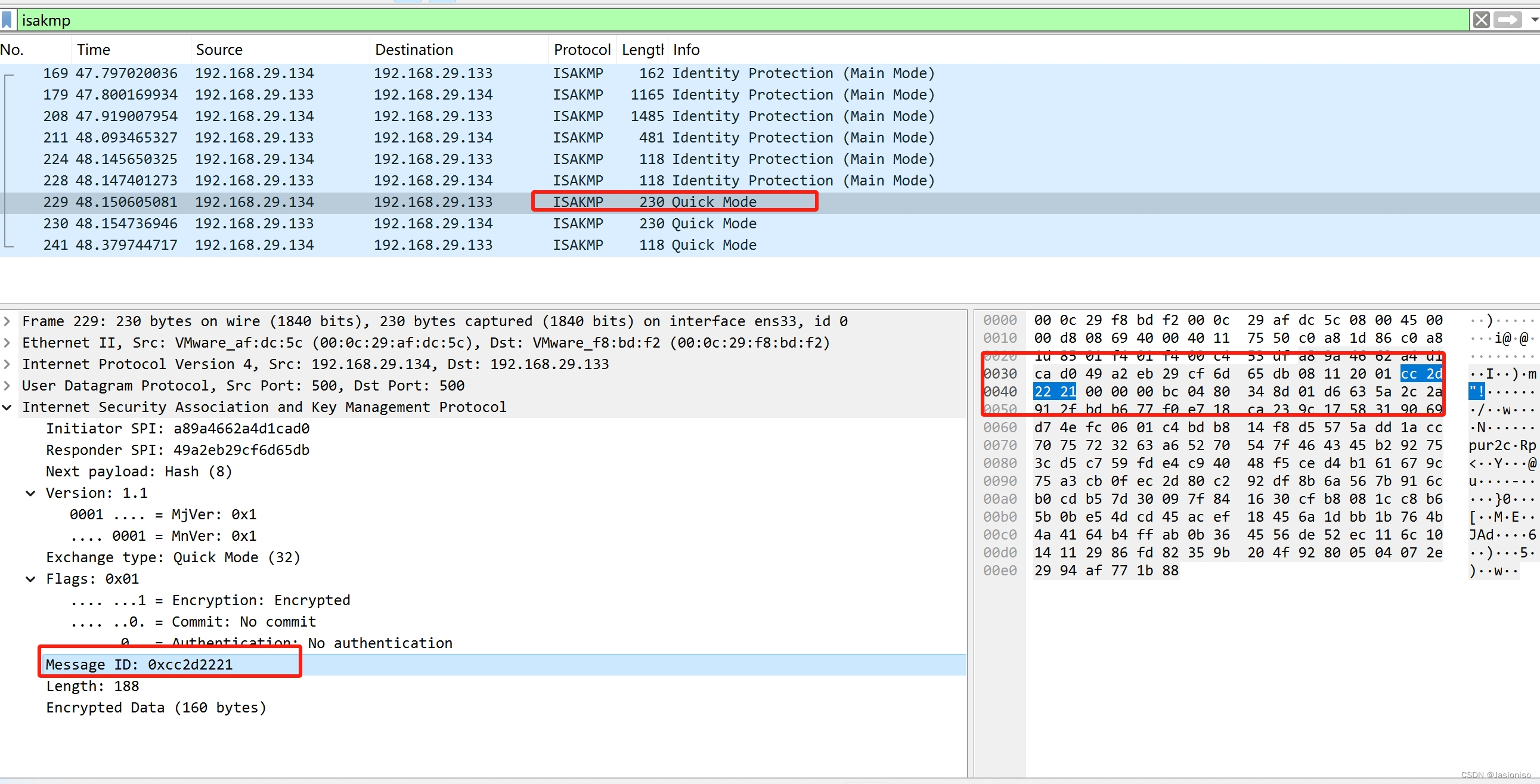

MSGID：cc2d2221
d92048953a172891b194012f8db5f7b0cc2d2221
hash：
56E6DFC945499AE8ACA47A6CA9CF2ADA
005AC24E502D2AD621591EFD5D57BDBE

第一个包的密文：

0480348d01d6635a2c2a912fbdb677f0e718ca239c1758319069d74efc0601c4bdb814f8d5575add1acc7075723263a65270547f464345b292753cd5c759fde4c94048f5ced4b161679c75a3cb0fec2d80c292df8b6a567b916cb0cdb57d30097f841630cfb8081cc8b65b0be54dcd45acef18456a1dbb1b764b4a4164b4ffab0b364556de52ec116c1014112986fd82359b204f92800504072e2994af771b88

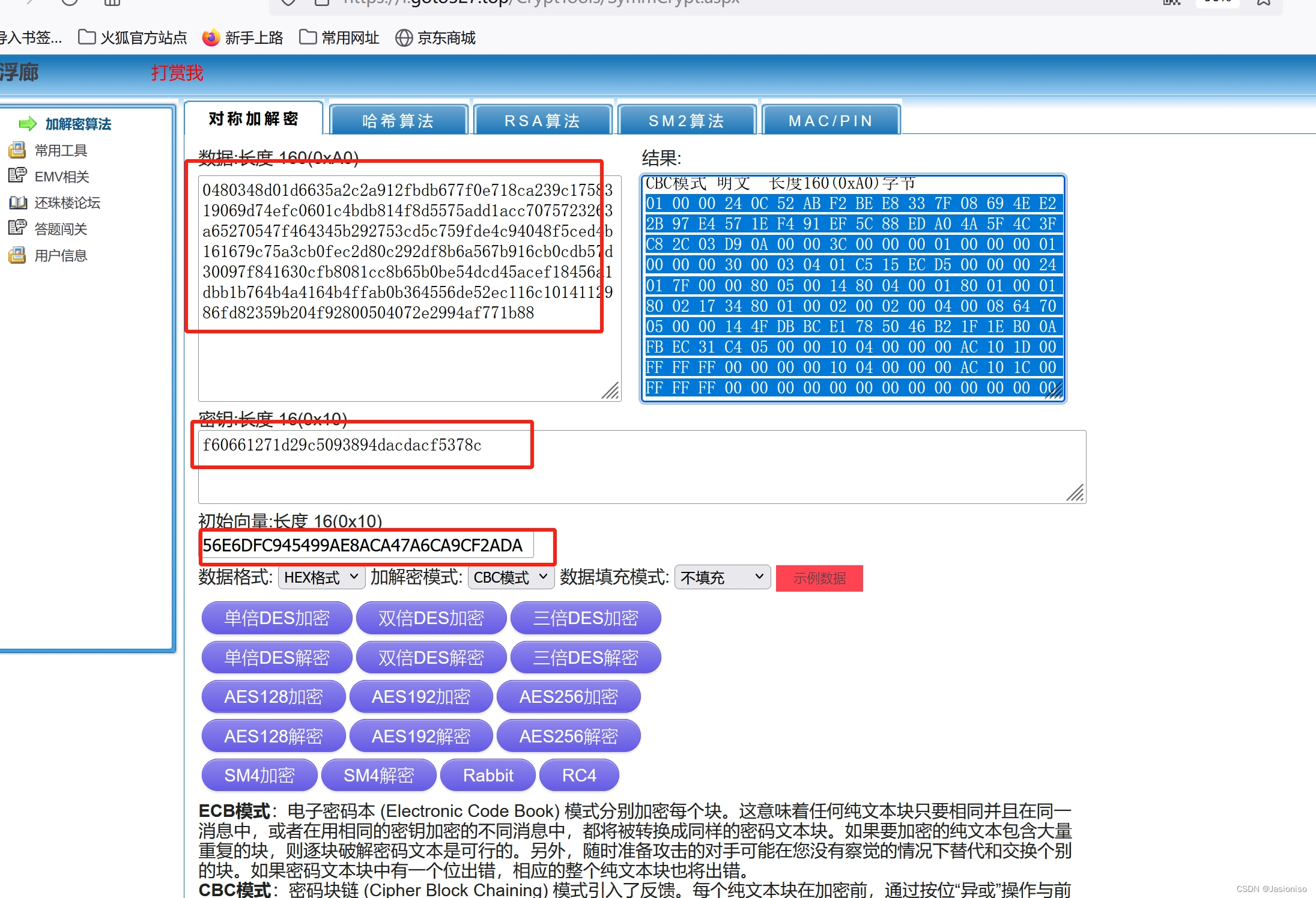

第一个包解密：

IV值：56E6DFC945499AE8ACA47A6CA9CF2ADA
密钥：F60661271D29C5093894DACDACF5378C

010000240C52ABF2BEE8337F08694EE22B97E4571EF491EF5C88EDA04A5F4C3FC82C03D90A00003C00000001000000010000003000030401C515ECD500000024017F000080050014800400018001000180021734800100020002000400086470050000144FDBBCE1785046B21F1EB00AFBEC31C40500001004000000AC101D00FFFFFF000000001004000000AC101C00FFFFFF00000000000000000000000000

分解：

01 下一个载荷：SA
00
0024
0C52ABF2BEE8337F08694EE22B97E4571EF491EF5C88EDA04A5F4C3FC82C03D9

SA载荷Nounce
0A
00
003C
00000001  解释域
00000001  情形

子载荷：建议载荷
00  下一个载荷：无
00
0030
00
03  协议类型ESP
04  SPI长度
01  变换数
C515ECD5 变长的SPI

变换载荷
00
00
0024
01 变换号
7F  变换ID：SM4
0000
80050014  SM3-HMAC鉴别
80040001  隧道封装
80010001  生存类型：秒
80021734  生存期：5940秒=99分钟
800100020002000400086470

nounce包
05 下一载荷：ID
00
0014
4FDBBCE1785046B21F1EB00AFBEC31C4

IDi包
05
00
0010
04000000AC101D00FFFFFF00

IDr包
00
00
0010
04000000AC101C00FFFFFF00
000000000000000000000000 填充

同理，解析出第二个和第三个包，这里不再描述。

第二个包密文
49813dfd83a4c3c3bf2950290904fc4237c90e5e45e4991a60336a91ee6848de0ca5964fbb5af6f0aa607ebcc8188e9774a8ac79f1f93b1a72140625c3588eea7e1e4b137783c948e9bd7a060f8d36821b5198c7e3eb41a5ad4e3f30acf978f80930e47a79e3ddae43fb9d1463c6dbcb45ad9d37ead1eb54fbcf39058a9e9c39f7a9c43c6c1aecc5a1a58522abd59609
20f20261bf78e32847d2f84e7f4cbdb2
第二个包解密
01000024d90aad574e561b98e0fd9136cc217e7e4c8300cf8c3829aa2c650e8de73e7c210a00003c00000001000000010000003000030401c713ad0600000024017f00008005001480040001800100018002173480010002000200040008647005000014106bcaa925dc5b6d994efc88369d60590500001004000000ac101d00ffffff000000001004000000ac101c00ffffff00000000000000000000000000

第三个包解密
00
00
0024
c6125d6cc79a13a4fa8f0806e7fed72ec4280f5a64b5a0a67789bd8e698036c9
000000000000000000000000填充
