FPGA_数码管显示

1,数码管介绍

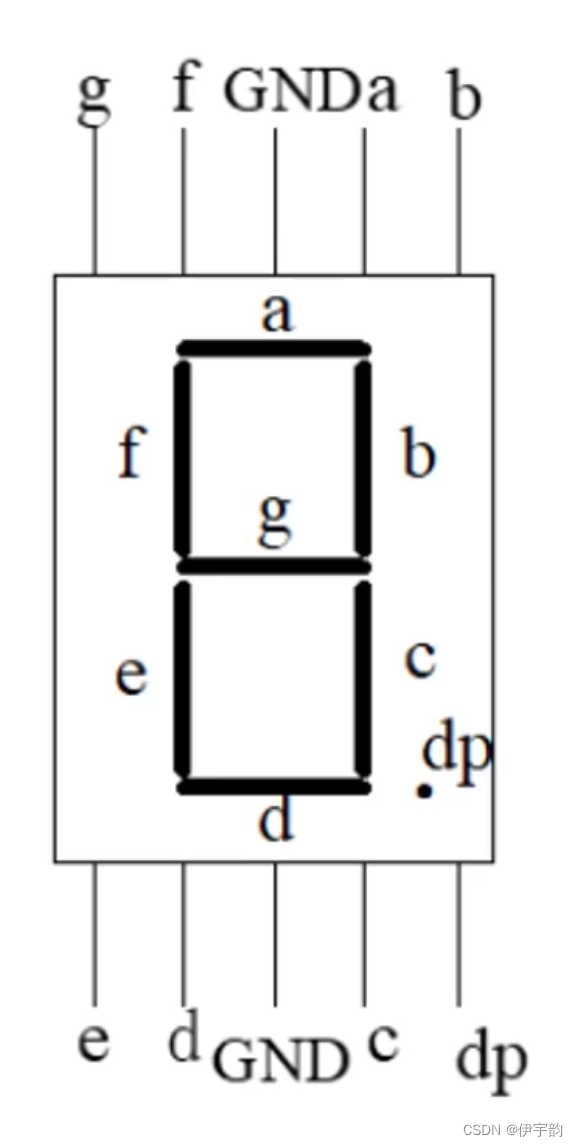

一位数码管:

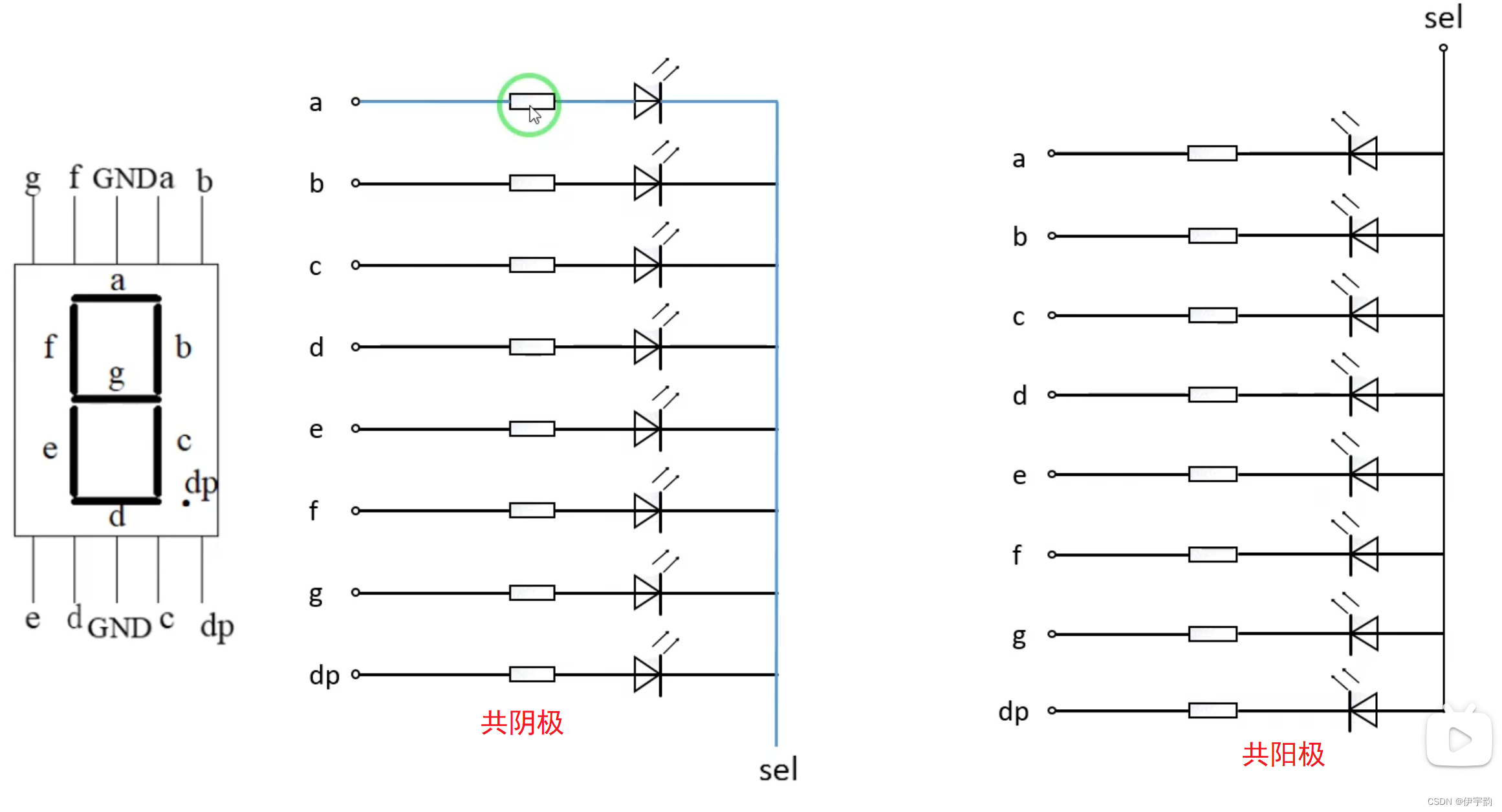

数码管等效电路(共阴极 和 共阳极)

数码管显示的值:

假设我们需要b,c亮,我们只需要给b,c接高电平,其他接低电平就可。

seg[7:0]  = 8'b0000_0110

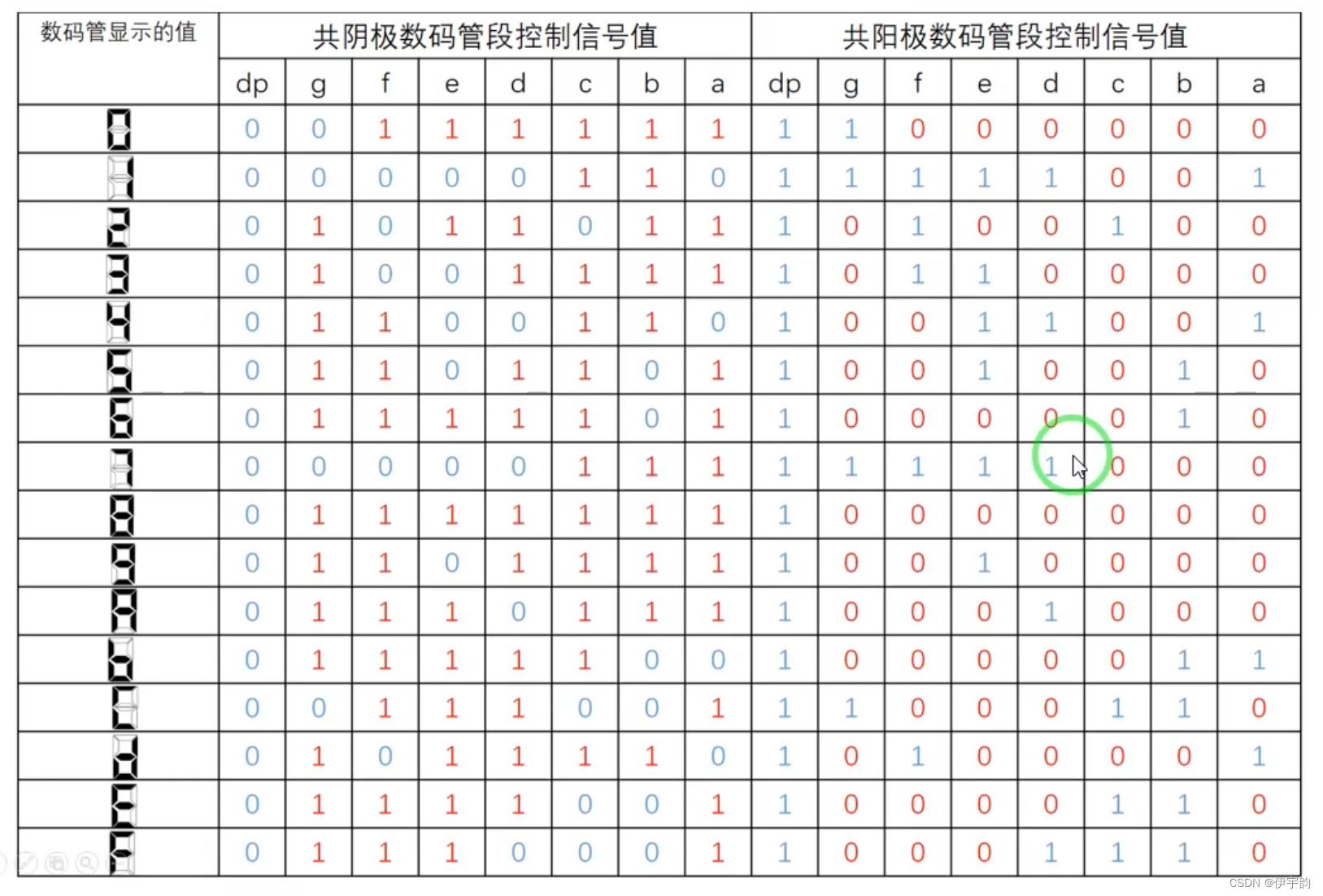

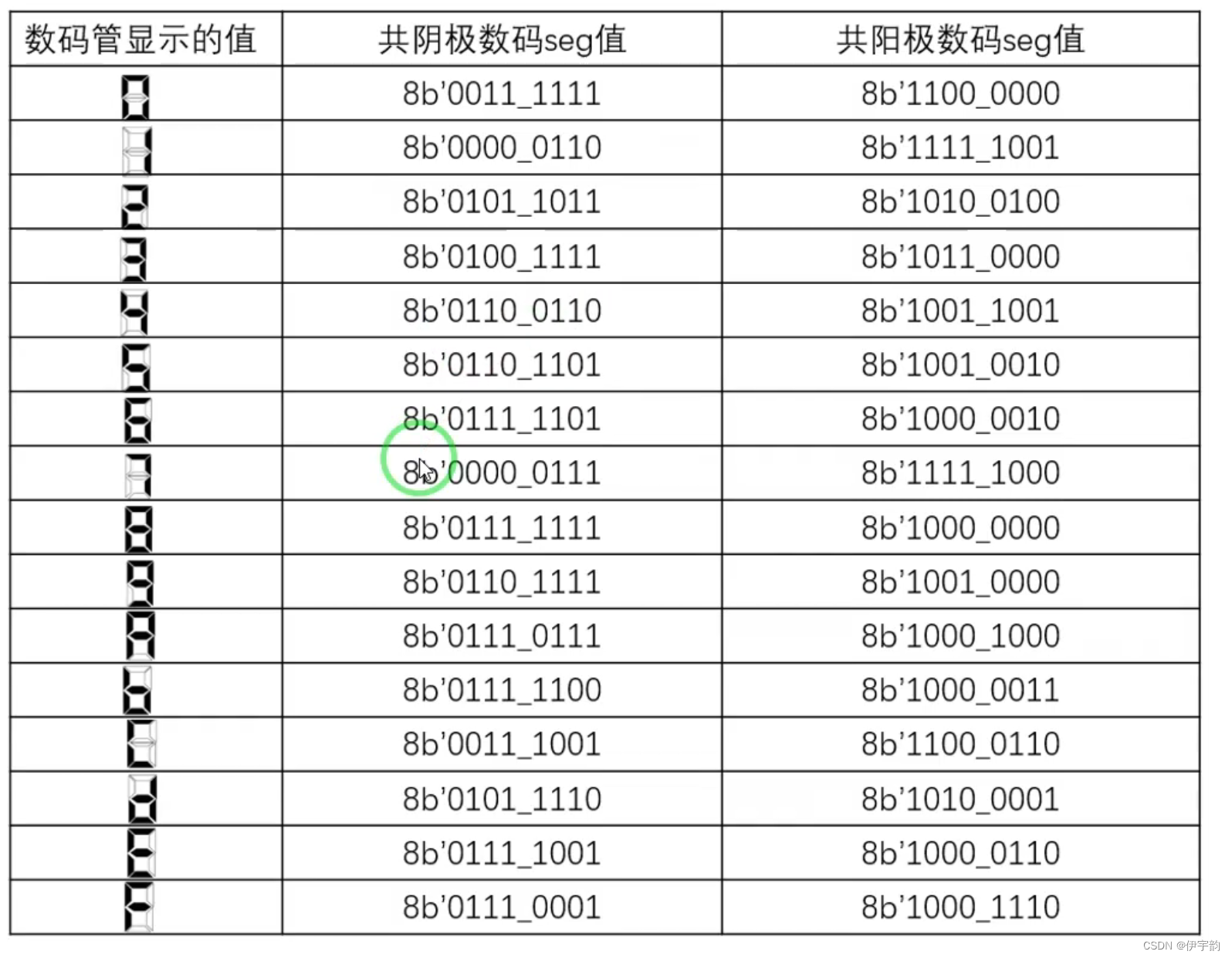

对于数码管显示的值,seg值如下图:

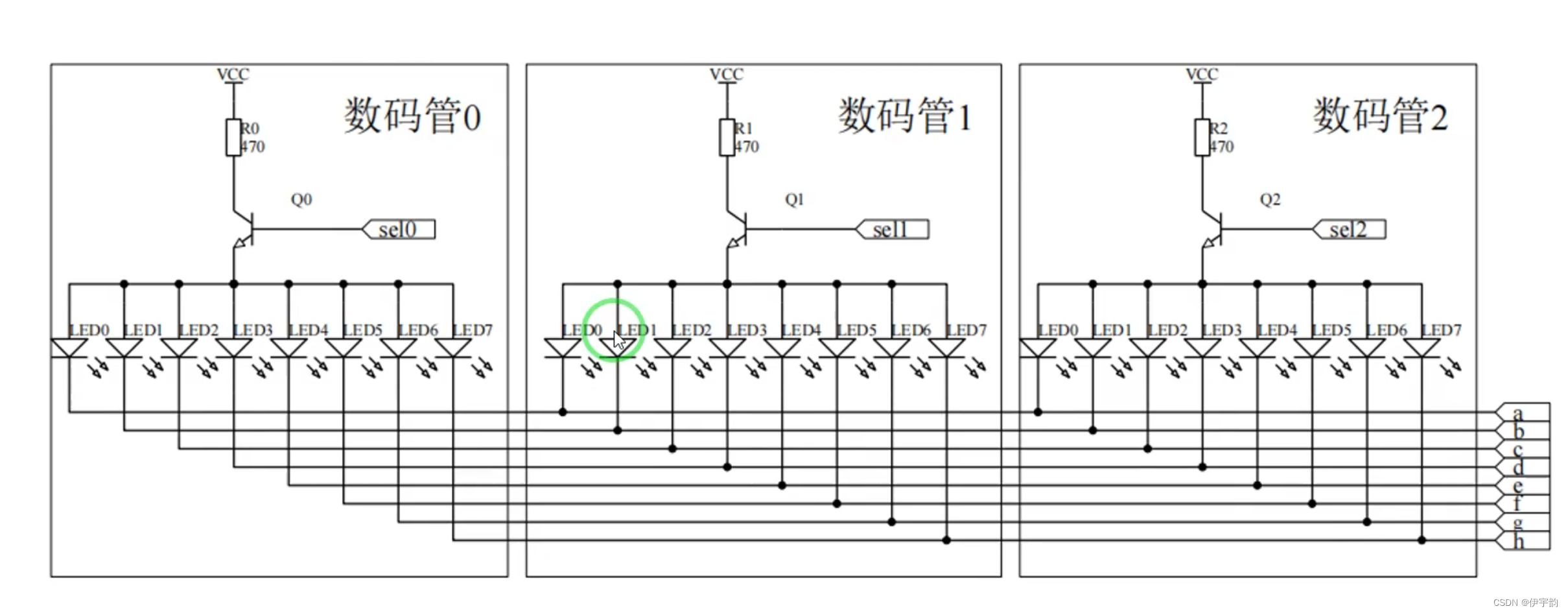

多位数码管----->如下图(以3位为例)

假设现在需要LED1亮,那么就让sel0为1,数码管0的LED0-LED7阳极都是高电平,然后再控制a为低电平,那么就实现了数码管0的LED0点亮。

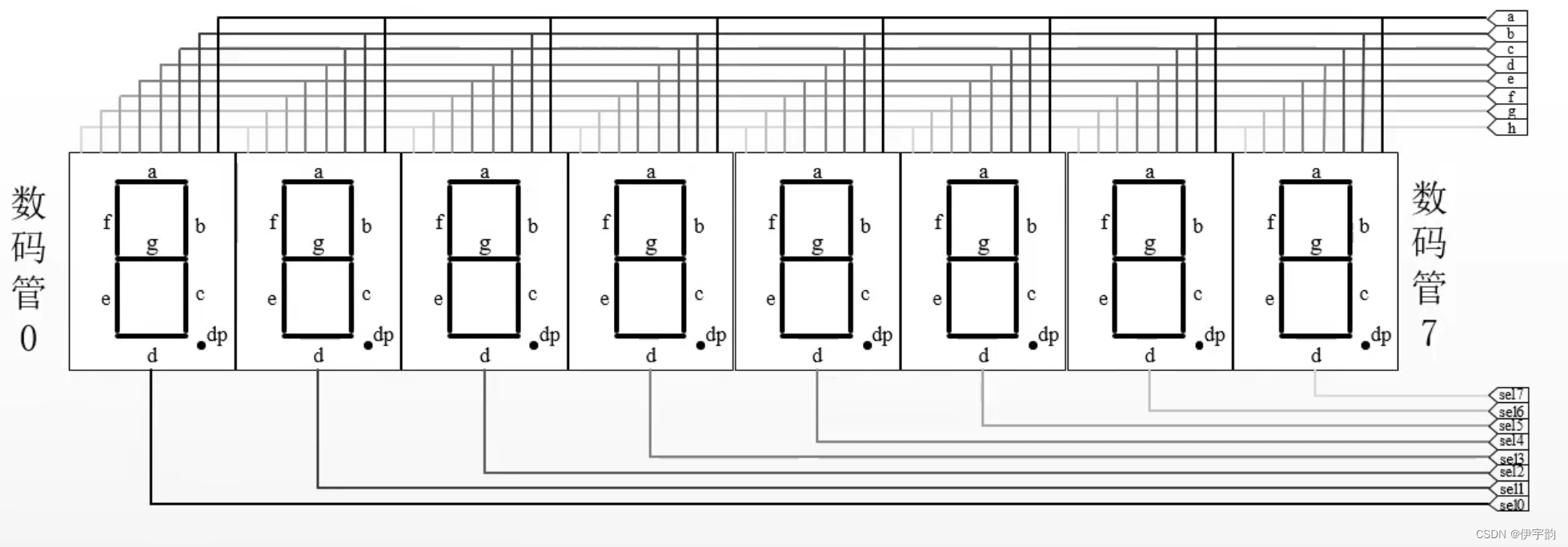

如果是8个数码管呢

8个sel信号

2,位选输出

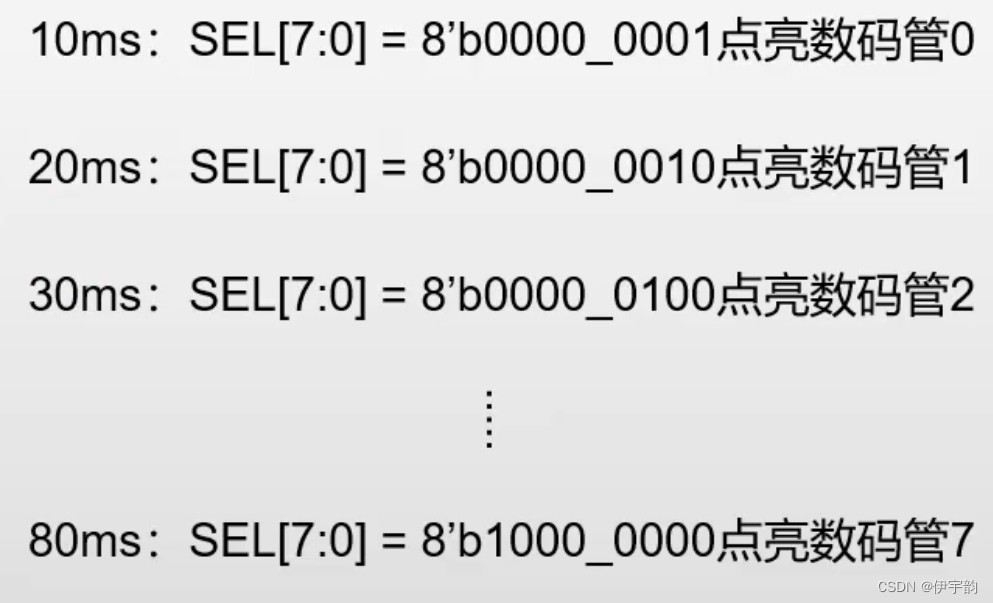

这个规律就是3-8译码器  我们要按顺序点亮每一位,就需要1个3位的计数器(控制位切换信号):

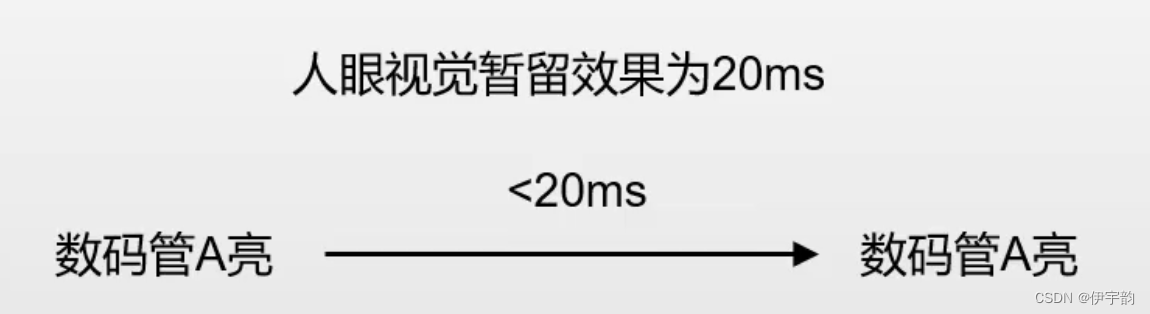

利用人眼视觉暂留效应,得到多个数码管同时点亮的效果

每个数码管20ms带点亮一次,我们有8个数码管,那么数码管的切换时间就是20/8=2.5ms,保险一点改为1ms切换一个数码管。

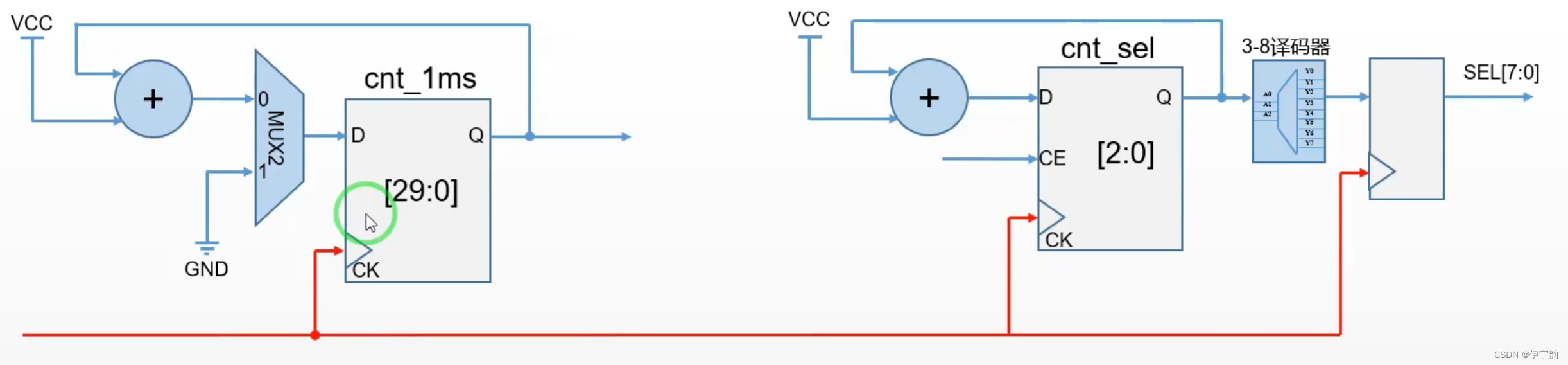

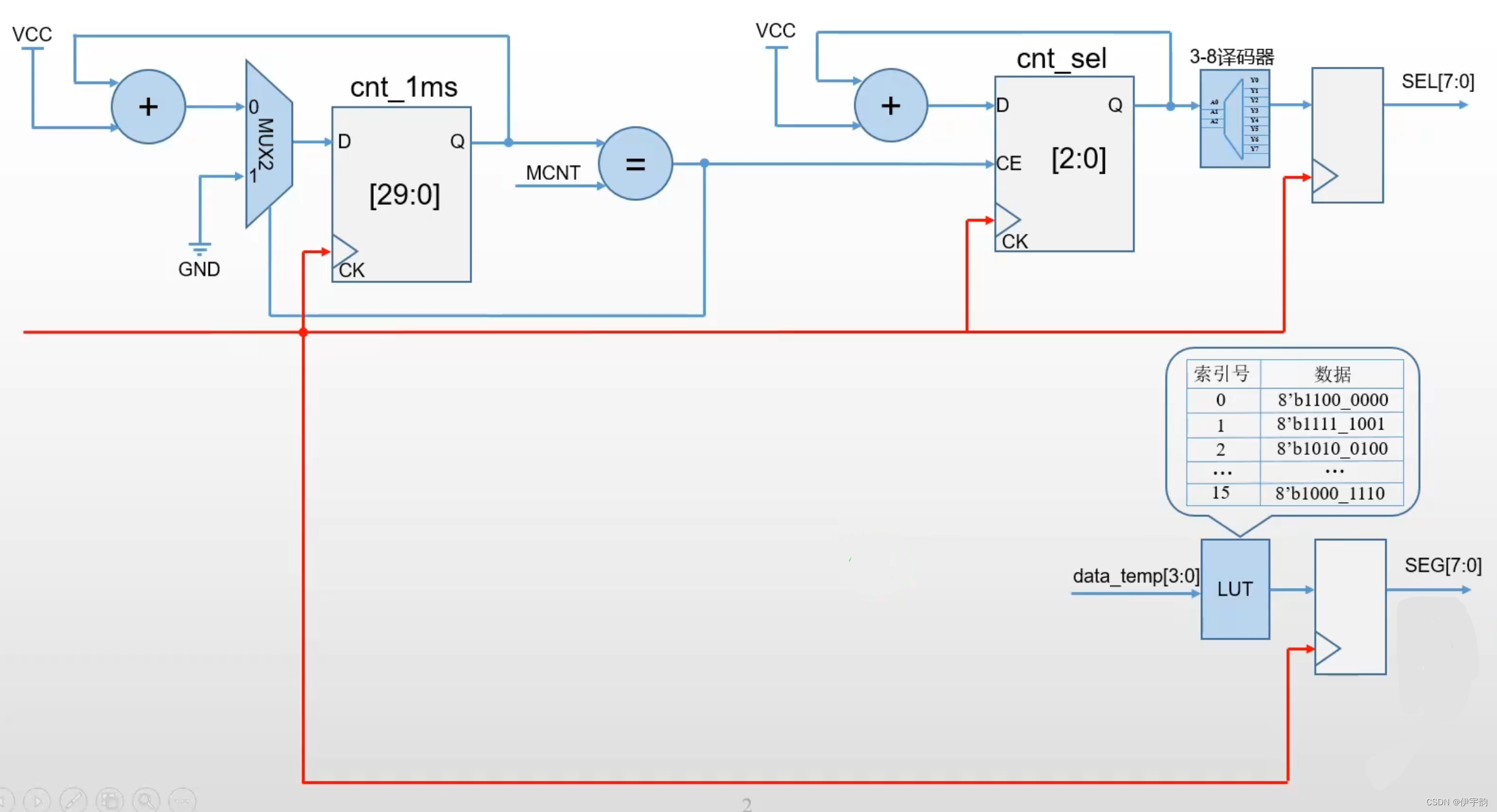

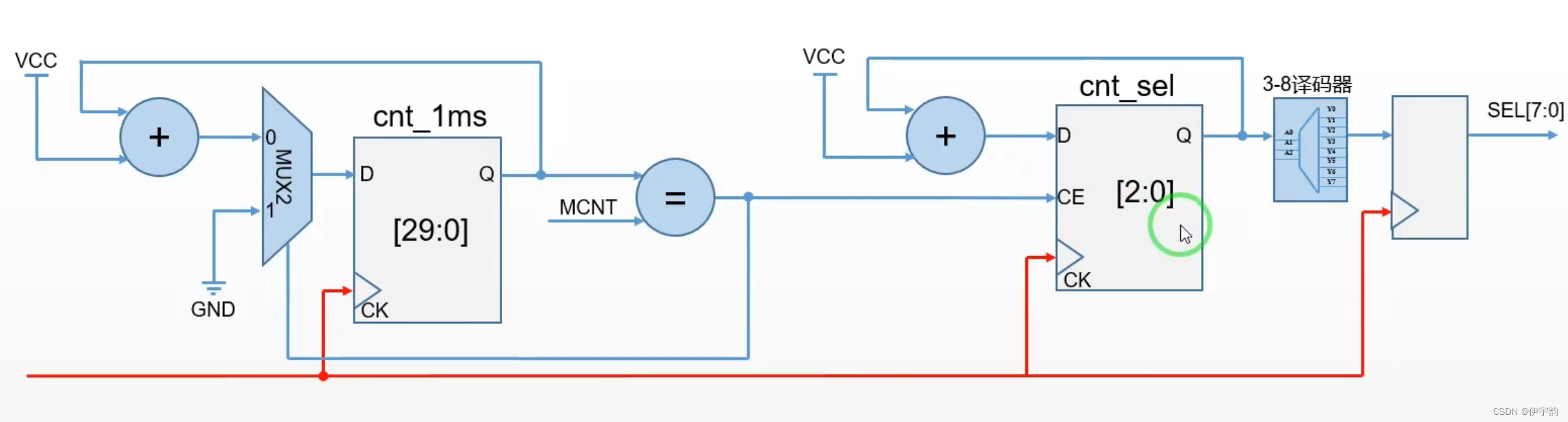

1ms计时就设计一个1ms的计数器(预留位宽大一点30位)

设计一个比较器,当技术达到指定要求就输出1,当作cnt_sel的时钟使能信号以及自己本身计数的清0信号。

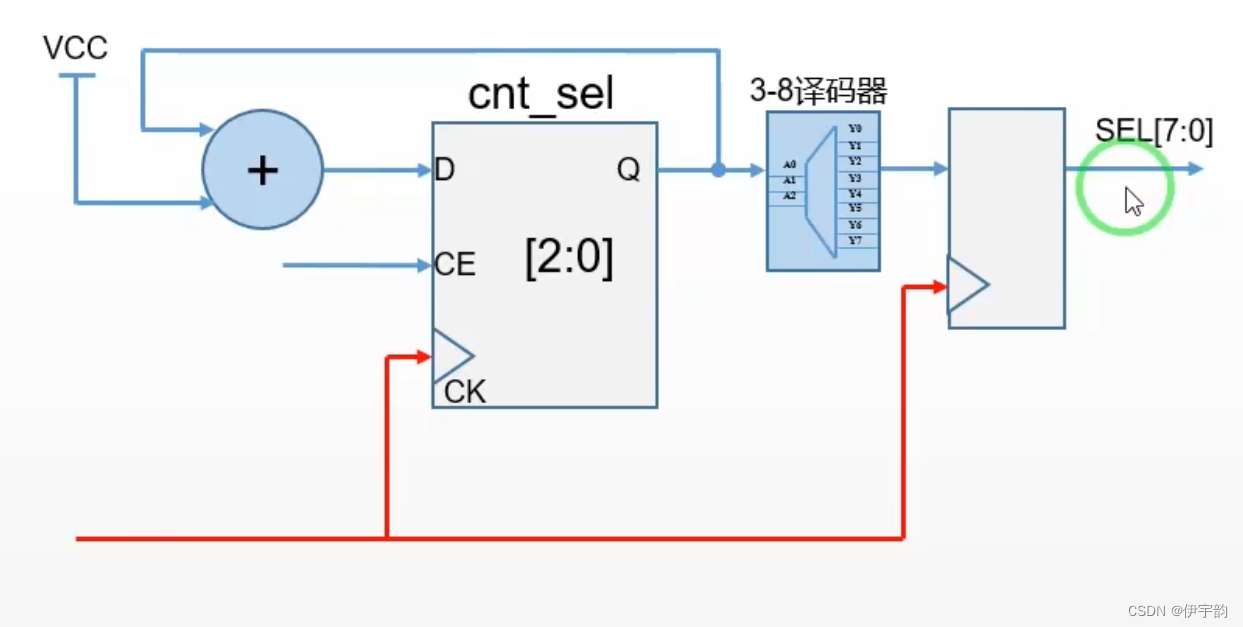

现在就可以实现8位数码管位选输出了。

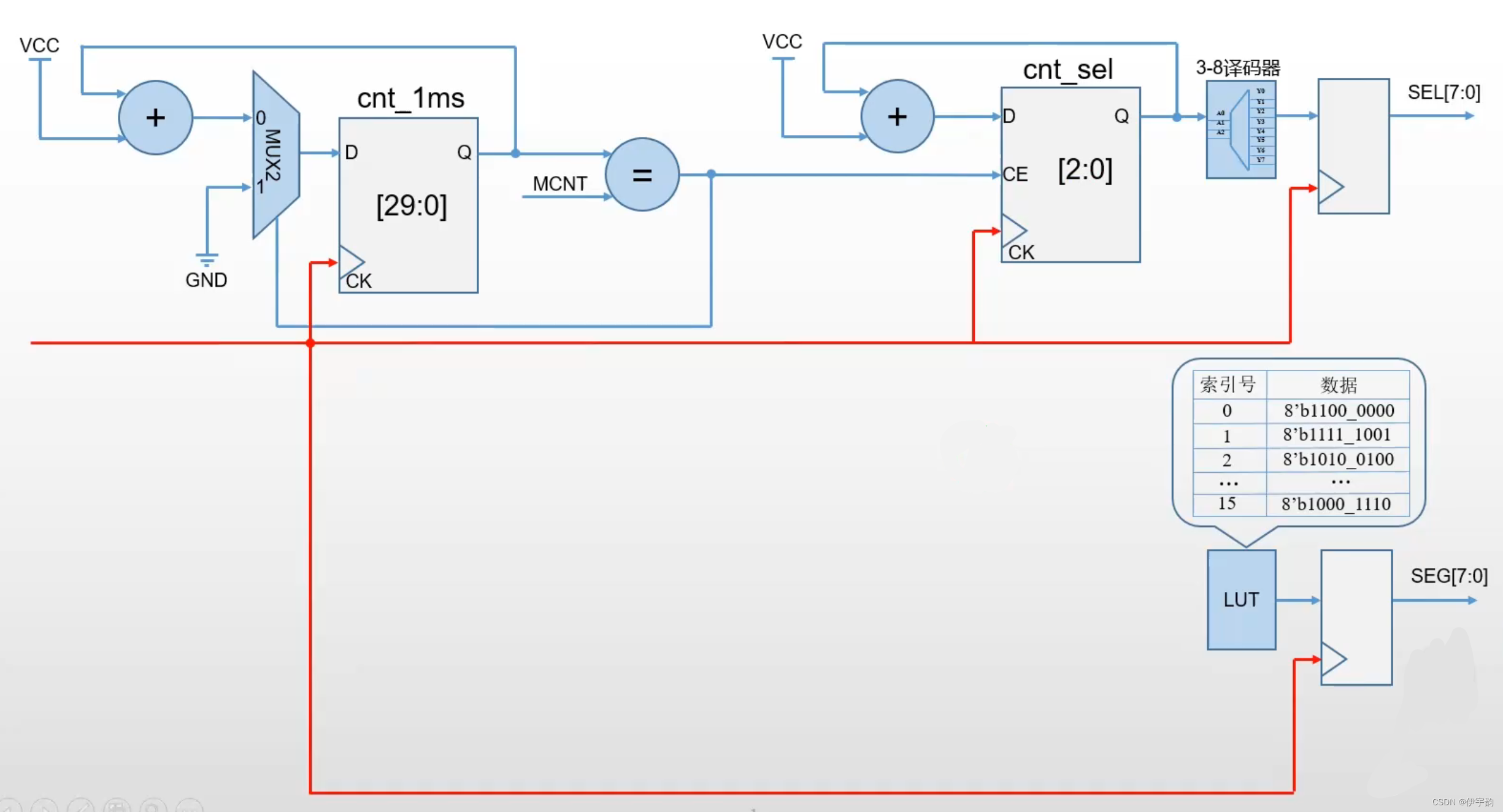

3,段选输出

使用查找表形式在实现所要显示的字符。

所谓查找表就是,我预先设定好一个表,在每个表项里面存放需要输出的具体值。把每个字符输出的段码存放在表里面,然后把每个字符的显示内容作为查找表的索引号,只要给出索引号,就能查出对应的值。

16个索引号 4位数据表示temp_data[3:0]

根据当前动态扫描,正在扫描在哪个数码管,就将这个数码管需要显示的内容送到查找表的输入端口去,将需要显示的字符内容作为查找表的索引号输入进去。

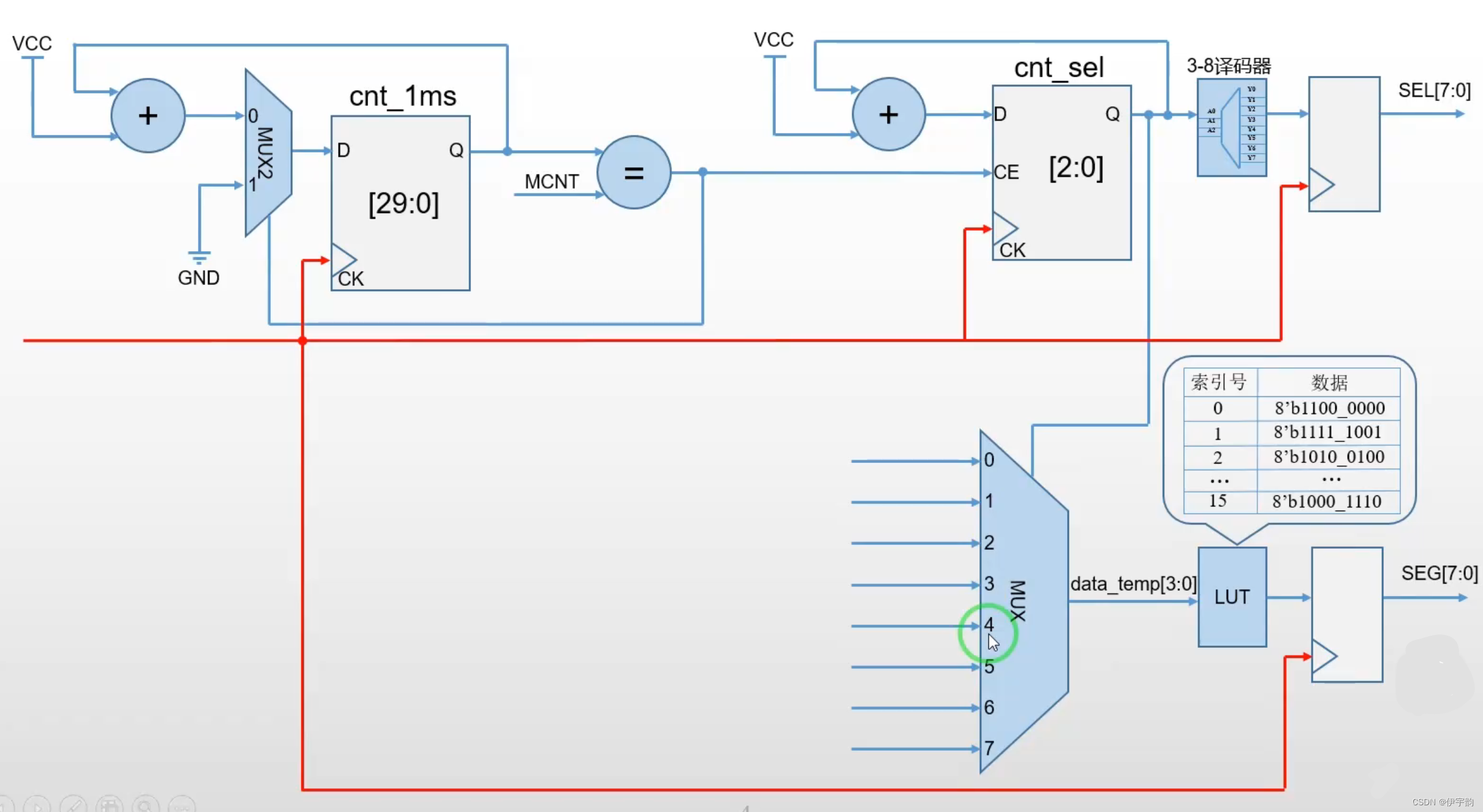

8个数码管用一个8选1的多路选择器,利用段选中的cnt_sel作为选通通道--就能实现在扫描对应数码管的时候让段选就是这个数码管。

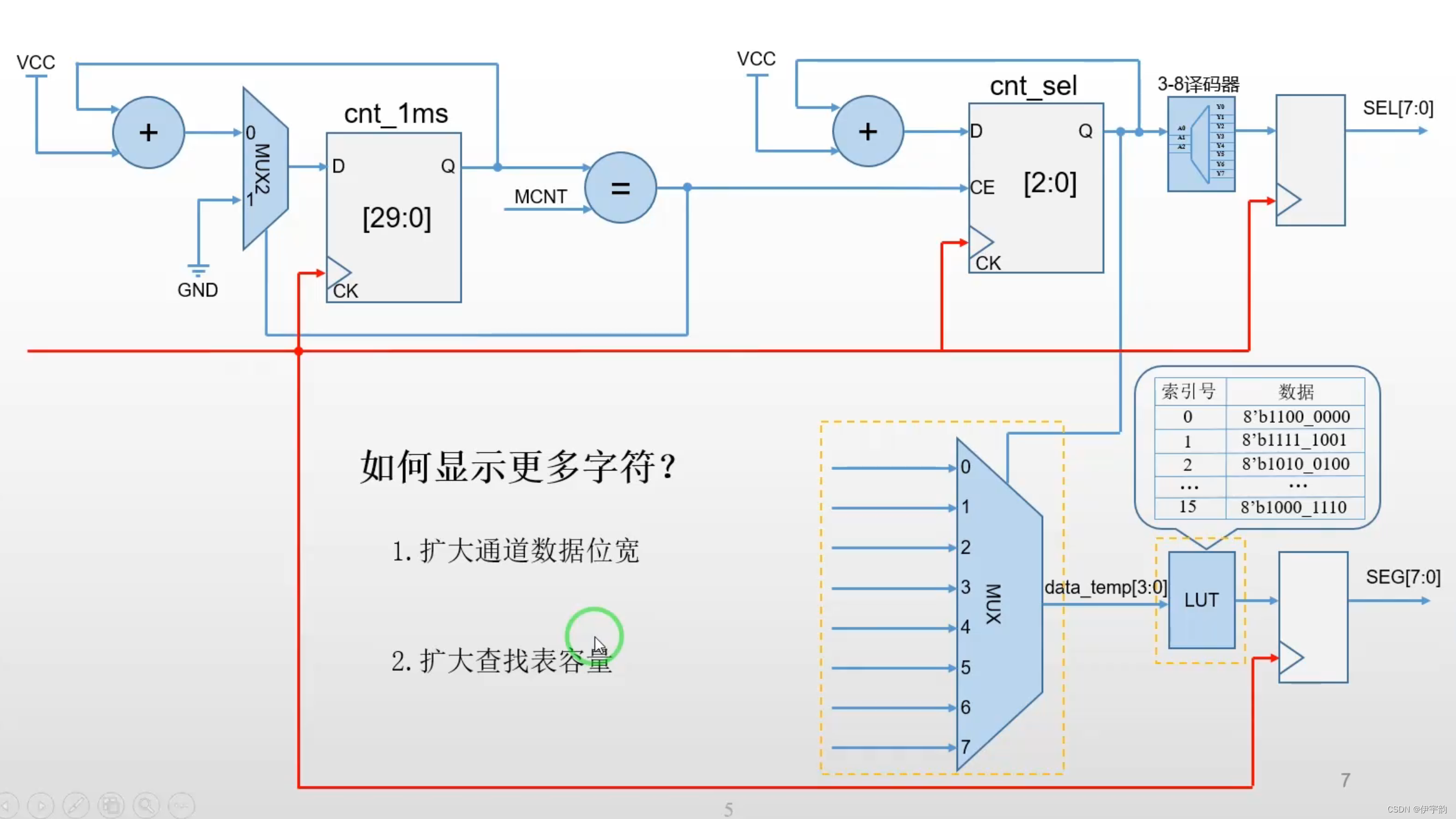

如果要显示更多字符:

这里 是8个通道,每个通道4位,那么把这8个通道合成一个32位数据data[31:0]

4,代码编写

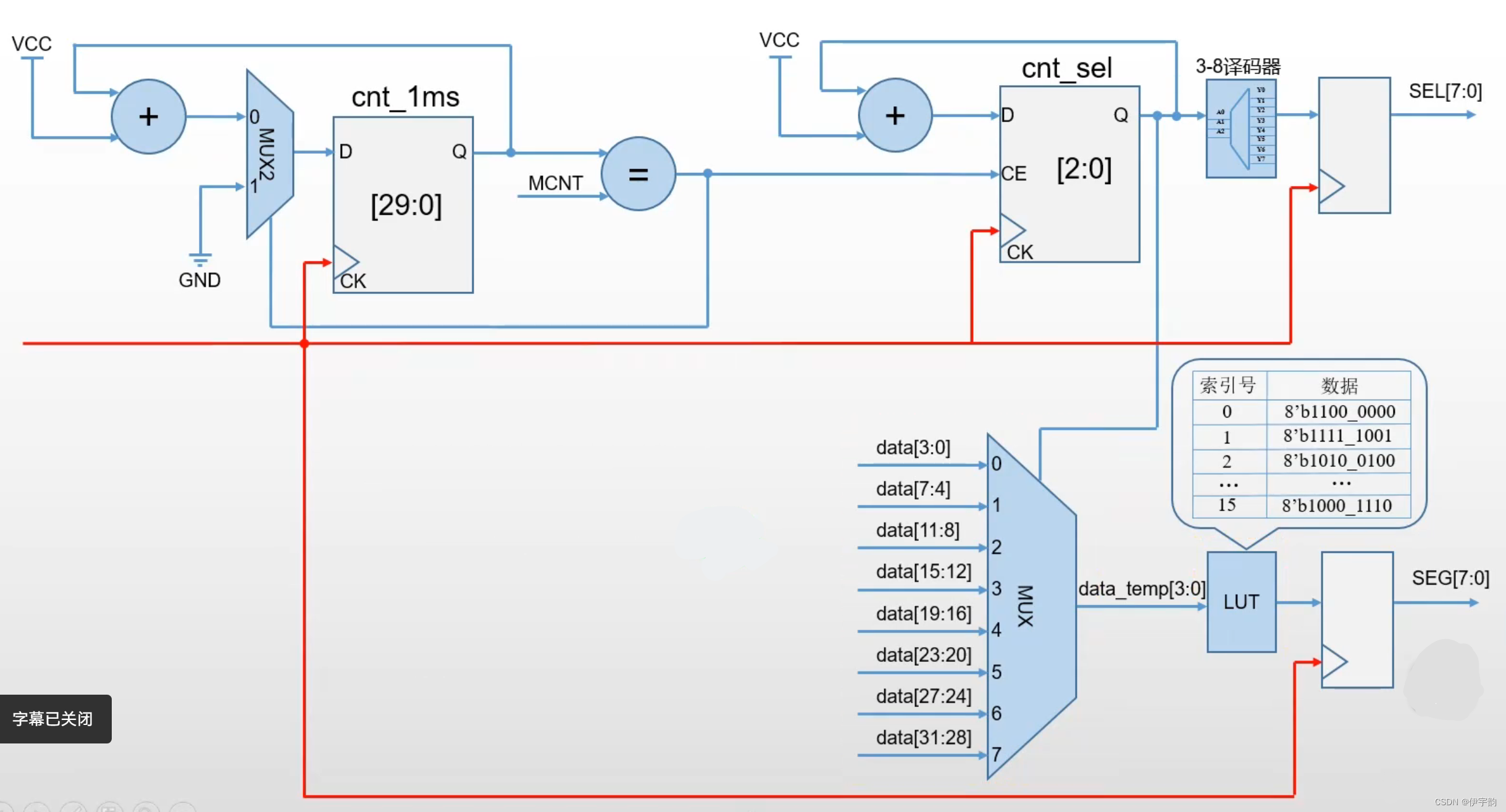

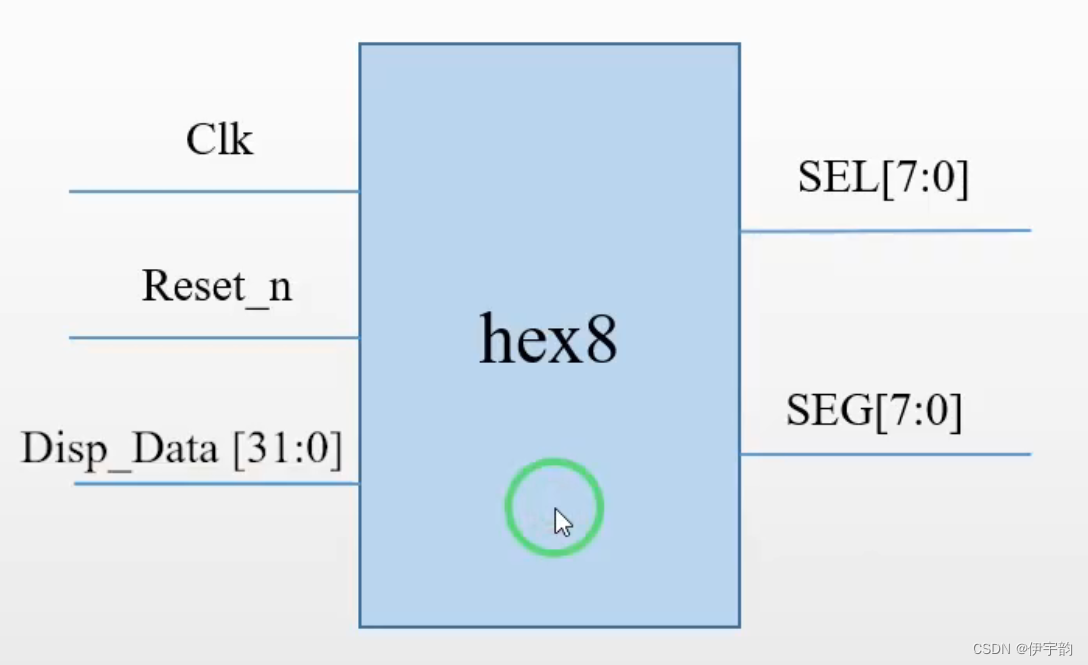

整体设计符号图:

根据以上描述,编写代码:

module digitial_tube_0(
    Clk,
    Reset_n,
    Disp_Data,
    SEL,
    SEG
    );
    input Clk;
    input Reset_n;
    input [31:0]Disp_Data;
    output reg [7:0]SEL;
    output reg [7:0]SEG;

    parameter MCNT_1MS = 1000000/20 -1;
    parameter MCNT_SEL = 8-1;
    reg [15:0]cnt_1ms;
    reg [2:0]cnt_sel;
    reg [7:0]encode_sel;
    reg [7:0]LUT_seg;
    reg [3:0]data_temp;
    //1ms计数器
    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        cnt_1ms <= 0;
    else if(cnt_1ms == MCNT_1MS)
        cnt_1ms <= 0;
    else
        cnt_1ms <= cnt_1ms + 1'b1;
    //位选计数器
    always@(posedge Clk or Reset_n)
    if(!Reset_n)
        cnt_sel <= 0;
    else if(cnt_1ms == MCNT_1MS) begin
        if(cnt_sel == MCNT_SEL)
            cnt_sel <= 0;
        else
            cnt_sel <= cnt_sel + 1'b1;
    end
    else
        cnt_sel <= cnt_sel;

    //3_8译码器
    always@(*)
        case(cnt_sel)
            3'b000:encode_sel = 8'b0000_0001;
            3'b001:encode_sel = 8'b0000_0010;
            3'b010:encode_sel = 8'b0000_0100;
            3'b011:encode_sel = 8'b0000_1000;
            3'b100:encode_sel = 8'b0001_0000;
            3'b101:encode_sel = 8'b0010_0000;
            3'b110:encode_sel = 8'b0100_0000;
            3'b111:encode_sel = 8'b1000_0000;
        endcase
    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        SEL <= 0;
    else
        SEL <= encode_sel;
   //段选

    always@(*)
        case(cnt_sel)
            3'b000:data_temp = Disp_Data[3:0];
            3'b001:data_temp = Disp_Data[7:4];
            3'b010:data_temp = Disp_Data[11:8];
            3'b011:data_temp = Disp_Data[15:12];
            3'b100:data_temp = Disp_Data[19:16];
            3'b101:data_temp = Disp_Data[23:20];
            3'b110:data_temp = Disp_Data[27:24];
            3'b111:data_temp = Disp_Data[31:28];
        endcase

    always@(*)
    case(data_temp)
        0 : LUT_seg = 8'hc0;
        1 : LUT_seg = 8'hf9;
        2 : LUT_seg = 8'ha4;
        3 : LUT_seg = 8'hb0;
        4 : LUT_seg = 8'h99;
        5 : LUT_seg = 8'h92;
        6 : LUT_seg = 8'h82;
        7 : LUT_seg = 8'hf8;
        8 : LUT_seg = 8'h80;
        9 : LUT_seg = 8'h90;
        4'ha :LUT_seg = 8'h88;
        4'hb :LUT_seg = 8'h83;
        4'hc :LUT_seg = 8'hc6;
        4'hd :LUT_seg = 8'ha1;
        4'he :LUT_seg = 8'h86;
        4'hf :LUT_seg = 8'h8e;
    endcase
    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        SEG <= 0;
    else
        SEG <=   LUT_seg;

endmodule

编写testbench,测试代码:

`timescale 1ns / 1ps
module digitial_tubr_1_tb();
    reg Clk;
    reg Reset_n;
    reg [31:0]Disp_Data;
    wire [7:0]SEL;
    wire [7:0]SEG;
    digitial_tube_0 digitial_tube_0(
        .Clk(Clk),
        .Reset_n(Reset_n),
        .Disp_Data(Disp_Data),
        .SEL(SEL),
        .SEG(SEG)
        );
    initial Clk = 1;
    always #10 Clk = ~Clk;

    initial begin
        Reset_n = 0;
        Disp_Data = 32'h00000000;
        #201
        Reset_n = 1;
        #200;
        Disp_Data = 32'h12345678;
        #10000000
        Disp_Data = 32'h9abcdef0;
        #10000000
        $stop;
    end
endmodule

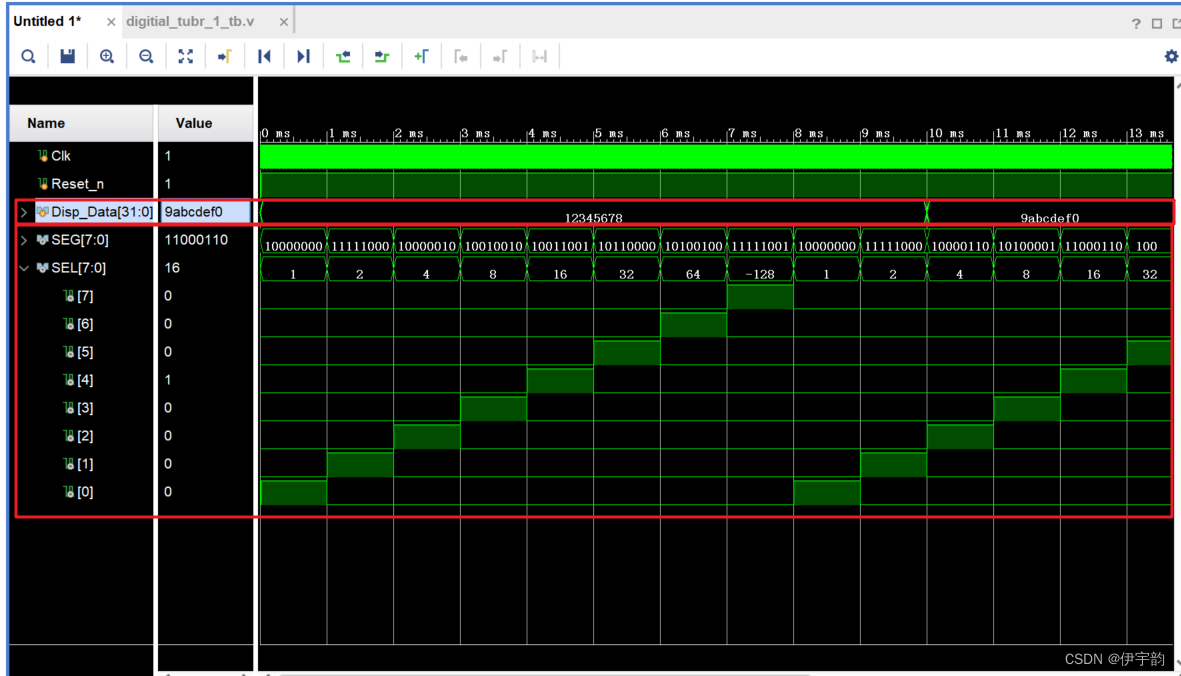

仿真波形如下:

至此,数码管驱动逻辑编写完毕,但是在实际应用此输出占用的管脚过多,所以为了节省FPGA的管脚,需要将输出信号并转串后(FPGA只需要输出3个管脚),再利用串转并芯片(比如74HC595)连接数码管去显示需要输出的字符。
