前言

最近在使用DSPF28335（主机）与RTC（实时时钟）芯片M41T94进行通信，通信协议采用的是SPI总线，两者之间一直不能通信成功（例如写数据（MOSI）数据乱序，读数据信号线（MISO）一直是高阻态，片选信号波形出现小跳变等），针对以上几个问题，实验过程中从以下几点去进行解决：

• 硬件方面：检测电路连结是否正确，供电信号（VCC）、时钟信号（晶振信号）、所有信号是否共地等；
• 软件方面：了解SPI的运行机制、DSP28335对于SPI信号的正确配置（最重要的部分）、与从机配置方式是否匹配等；
• 验证方面：SPI接口的一个缺点是没有指定的流控制，没有应答机制确认是否接收到数据。但前期可以保障的是通过示波器解码SPI信号，确认解码的SPI时序信号是正确标准的
  下面将我解决过程所需要掌握的的一些知识和经验进行记录。

---

一、SPI简介与DSP28335的SPI配置

1.SPI简介

SPI(Serial Peripheral Interface) 一种高速的全双共同步串行通信总线。应用于一个主机和一个或者多个从机的模式下，因为所有具有SPI功能的设备基本都配备了MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）四根接口线。
（1）MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；
（2）MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；
（3）SCLK– Serial Clock，时钟信号，由主设备产生；
（4）CS – Chip Select，从设备使能信号，由主设备控制

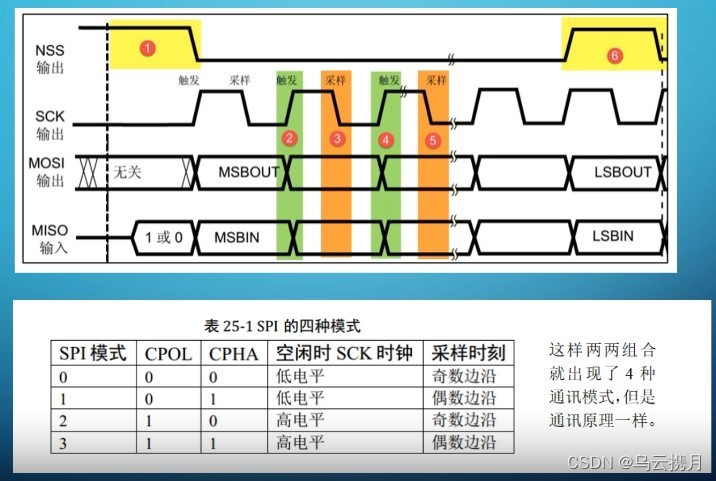

因为SPI是串行同步通信,所以需要对串行同步时钟的极性（SCLK Polarity 简称CPOL）和相位(SCLK Phase 简称CPHA)进行配置，通过对两个位的排列组合，使得SPI可以工作在四种模式，如下图所示：

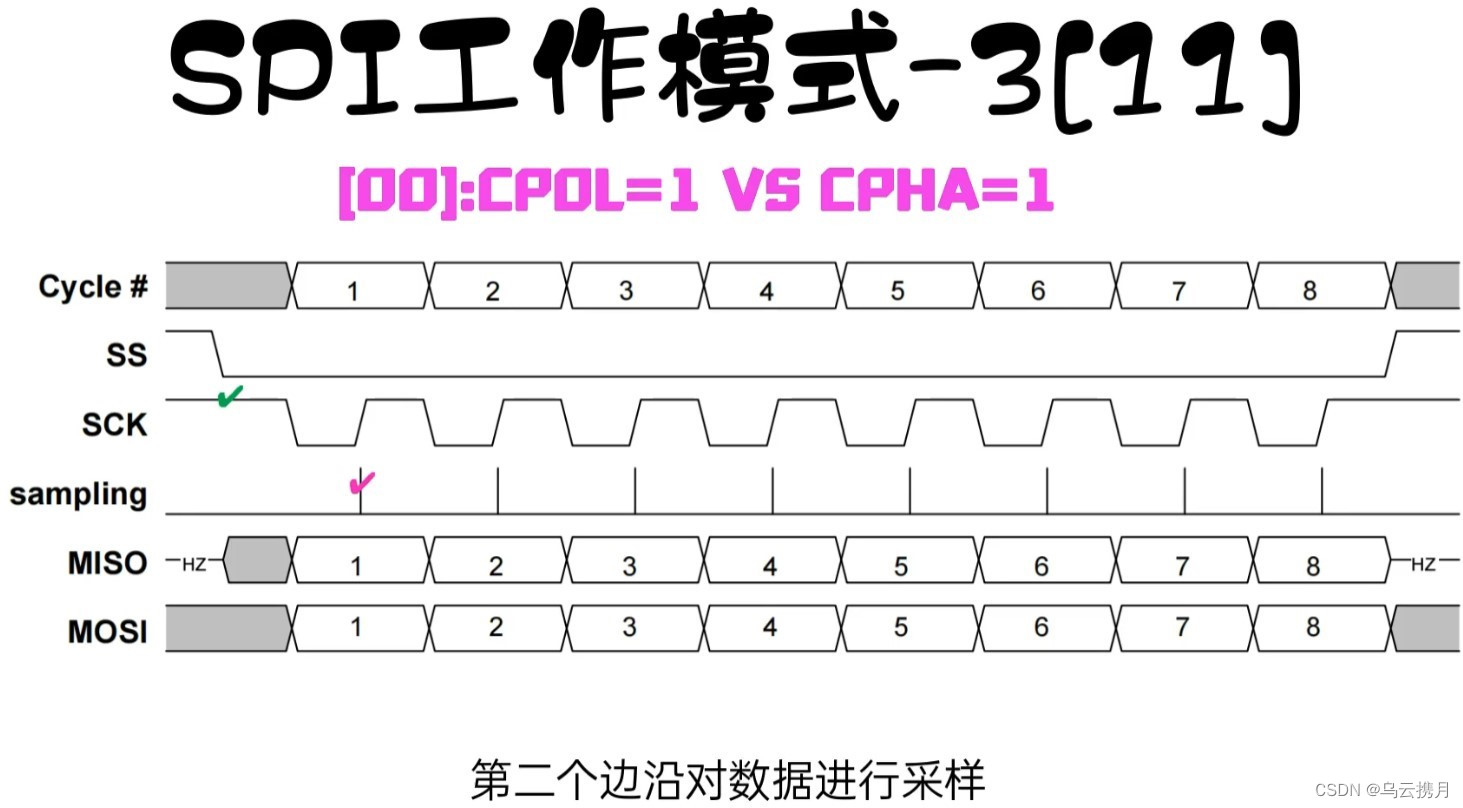

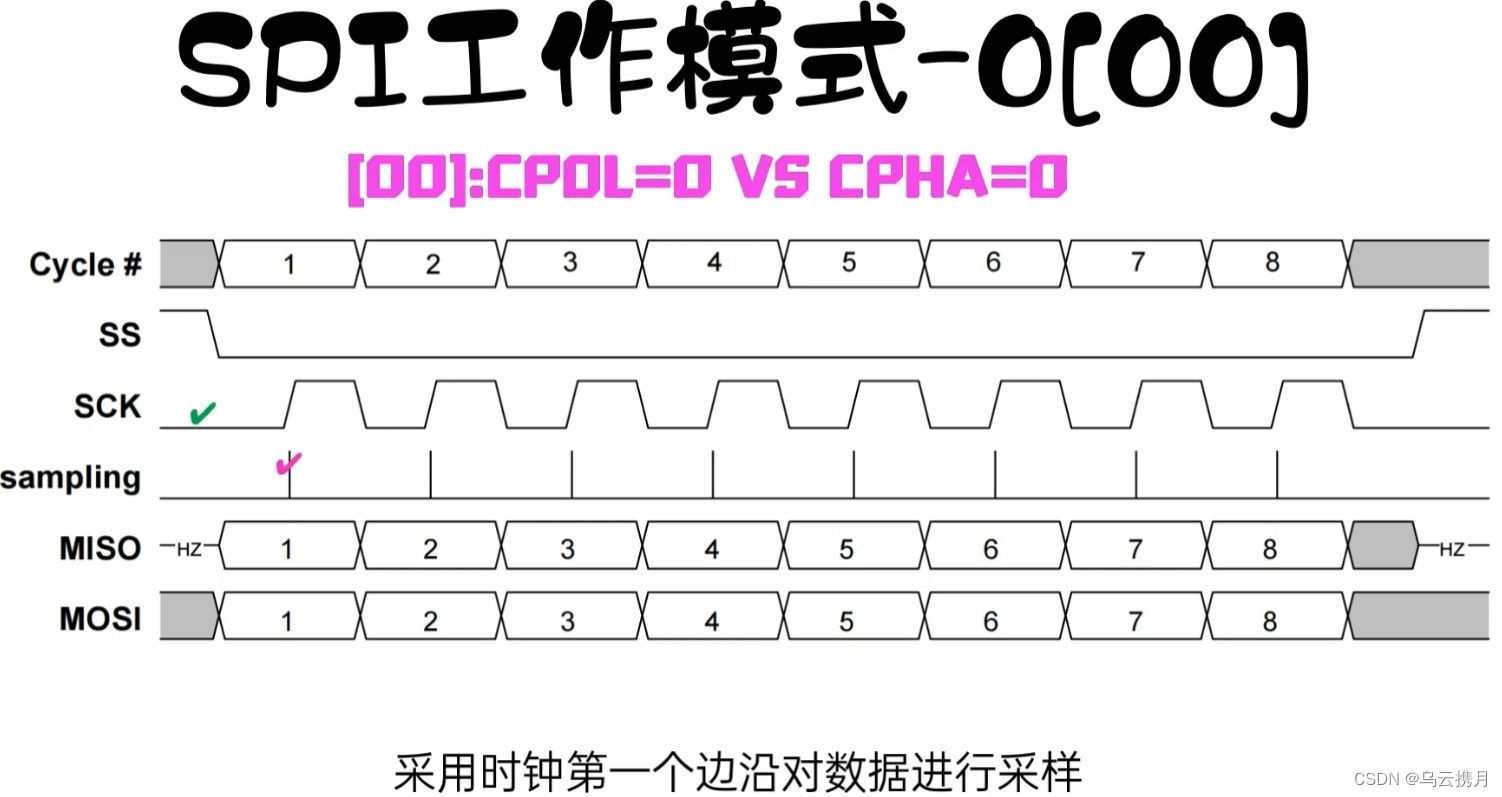

如图片所示SPI的四种模式，（经过分析图片上部分的时序-偶数边沿采样，属于01模式），我们常使用模式00和模式11。如下图所示：


上面图片的描述主要是介绍了我们本次与RTC通信所需要到的信息，更详细的SPI简介推荐去看下面的两个视频（图片也引用于视频）
SPI总线，你真的懂它？
SPI通信协议的原理及其简单应用

2.DSP28335的SPI配置

TMS320F28335配备了SPI外设功能，但仅有一个SPIA模块供使用，要是不够用了怎么办？可以通过以下方法进行扩展：

• 根据前文SPI简述可知该协议可以工作于一主机多从机的方式，这样DSP28335就可以与多个SPI外设模块进行通信；
• 使用普通GPIO口模拟SPI接口SCLK时序,在上升沿的时候将输出引脚的状态改变模拟数据发送，在下降沿的时候读取输入引脚的高低电平状态以模拟数据输入，只不过发送和接受的时候速度慢一些。

a) 首先是GPIO的配置

F28335上可以复用为SPI功能接口的有以下两组（对于片选信号TI的例程给的是复用该管脚的功能，但若是该配置下导致SPI解码的的片选信号出现小跳变，可以将片选信号的配置为通用IO口进行测验）：

//GpioCtrlRegs.GPAMUX2.bit.GPIO16 = 1; // SPISIMOA
//GpioCtrlRegs.GPAMUX2.bit.GPIO17 = 1; // SPISOMIA
//GpioCtrlRegs.GPAMUX2.bit.GPIO18 = 1; // SPICLKA
//GpioCtrlRegs.GPAMUX2.bit.GPIO19 = 1; // SPISTEA
GpioCtrlRegs.GPBMUX2.bit.GPIO54 = 1; // SPISIMOA
GpioCtrlRegs.GPBMUX2.bit.GPIO55 = 1; // SPISOMIA
GpioCtrlRegs.GPBMUX2.bit.GPIO56 = 1; // SPICLKA
GpioCtrlRegs.GPBMUX2.bit.GPIO57 = 1; // SPISTEA

b) 相关寄存器配置

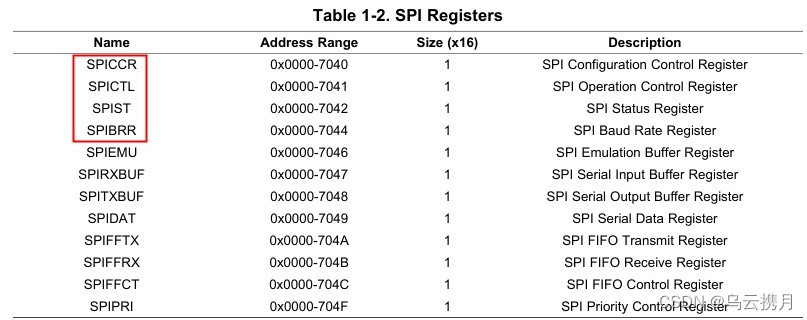

上图是控制SPI的所有寄存器，其中最重要的是红框标注的4个寄存器：
SPICCR: 该寄存器可以配置时钟极性(CPOL)、自循环模式、字符长度控制等
SPICTL: 控制数据发送、中断产生、SCLK相位（CPHA）、主从模式等

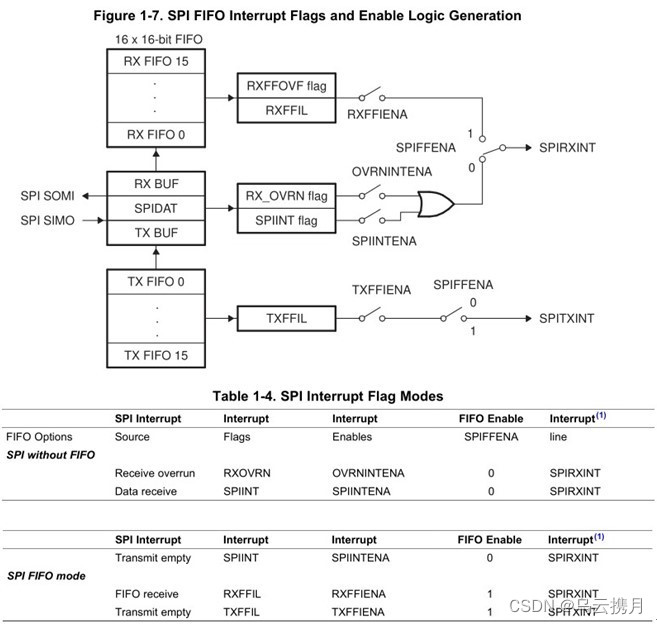

SPIST: 初始化之后，要进行的就是SPI数据什么时候发送完，什么时候接受完，因为只有完成了发送和接受，CPU才能做其他事情，否则时钟线就会被迫暂停，导致传输错误，所以就需要用到状态寄存器SPISTS, 该寄存器的第六位SPI INT FLAG是一个只读标志位，在完成发送最后一位和接受最后一位后都会硬件置1.但开启FIFO模式后，该标志位不会变化。从SPI的中断框图可以看出：

SPIBRR: 波特率分频寄存器
LSPCLK/(SPIBRR+1) 3=<SPIBRR<=127
LSPCLK/4 0=<SPIBRR<3

在配置SPI寄存器的时候需要软件复位配置前清零，恢复操作时置1。（清零时，SPIST 5,6,7被清楚，SPI配置不变）
配置SPI时：

1. SPI SW RESET=0;
2. 配置SPI;
3. SPI SW RESET=1.

测试验证

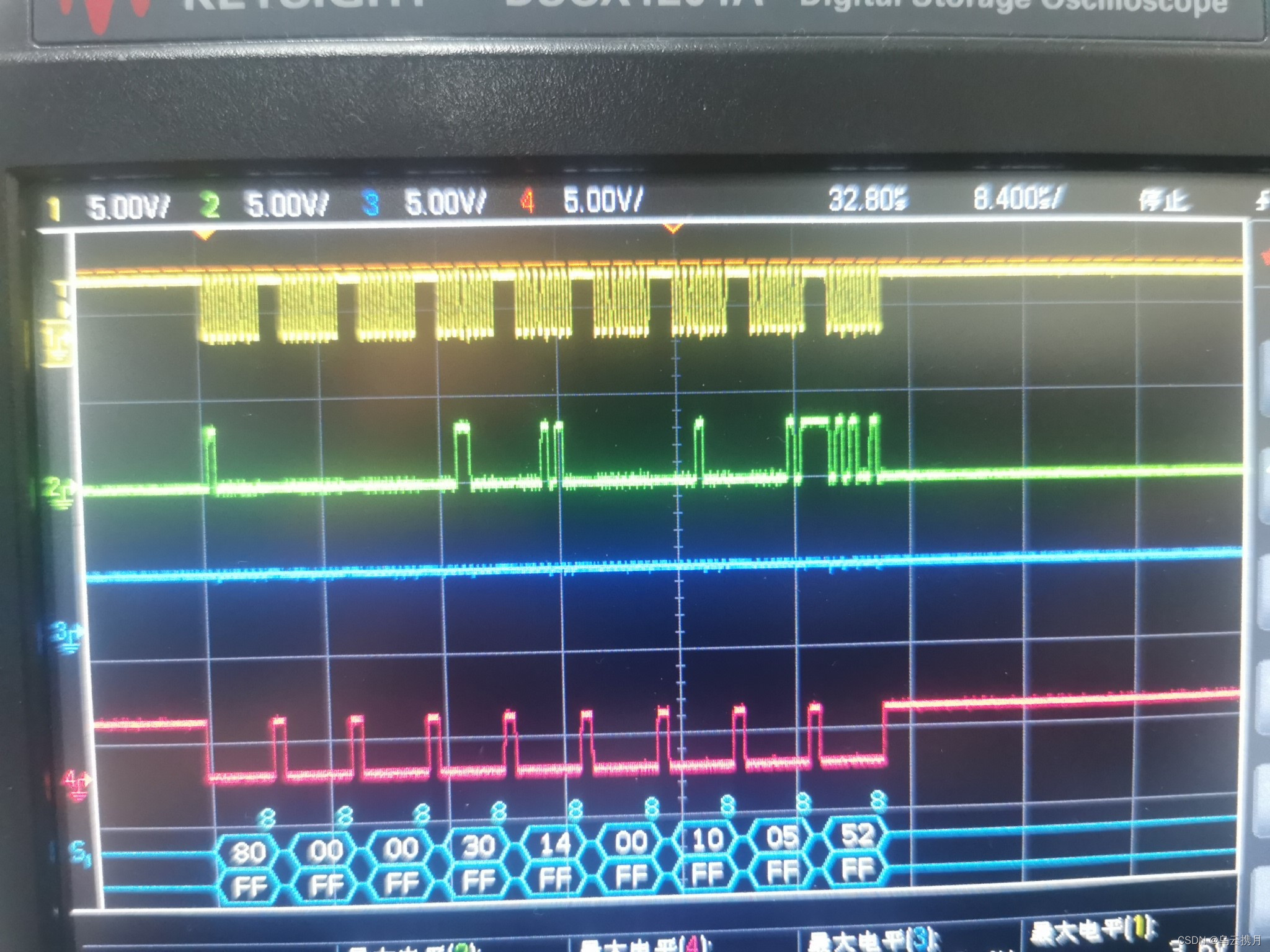

与SPI外设的接口进行通信交互的时候，如前文第一部分所述，当与SPI外设模块不能通信时，首先确保处理器对SPI的配置正确，使用示波器解码SPI的串行信号，确保时序正确。我在配置的时候SPI时序信号如图一所示：

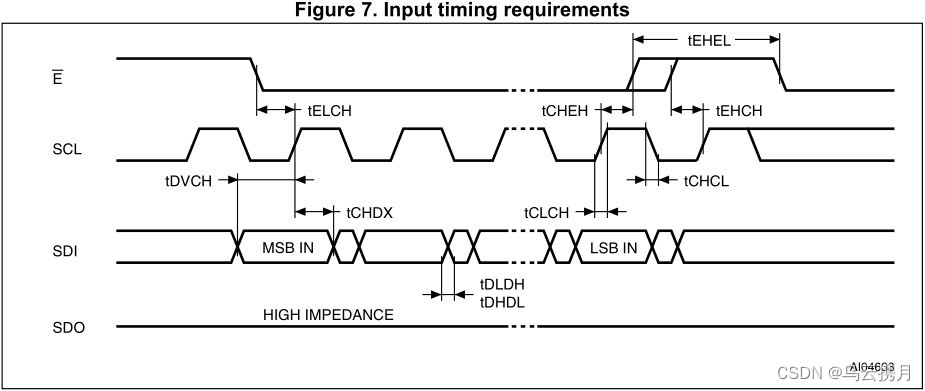

虽然示波器解码的数值与我发送的数值相一致，但是中间每个数据间片选信号都会有一个小跳变，这是不符合时钟芯片手册的时序波形的如下图所示：

为此我们将片选信号的复用功能去掉，改为通用IO口的功能，便实现成功将数据写入时钟模块当中（之前存在跳变的时候是不能正常运行的）。

代码示例与总结

无（FIFO）和FIFO中断收发传输主要是对寄存器配置，本文重点是对与外接RTC芯片的测试，代码不做重点说明。
