电力电子技术总结-电力电子器件2

半控型器件——晶闸管

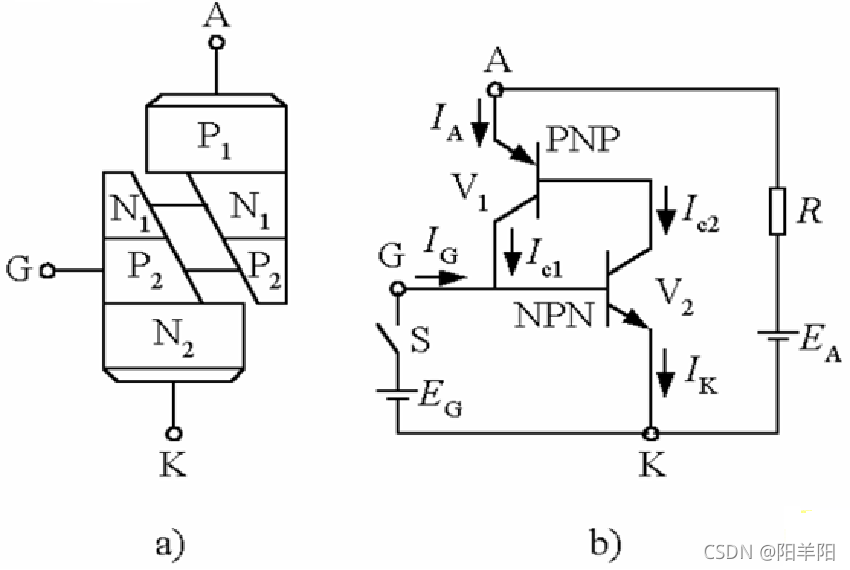

 晶闸管的工作原理分析------双晶体管模型

 通过门极只能控制其开通，不能控制其关断。

关断晶闸管的几种方法：1）使阳极电流IA 减小到0 ，解除正反馈；

                                        2）使晶闸管所有回路断开；

                                        3）A-K之间的正向电压降到0;

                                        4）A-K之间加反向电压。

触发导通晶闸管的几种方法：1）门极触发；     最精确、迅速而可靠的控制手段。

                                               2）使阳极电压升高至极值造成雪崩效应；

                                               3）使结温较高，漏电流增大;

                                               4）使阳极电压上升率du/dt过高;结电容位移电流增加

                                               5）光触发；               高压电力设备中应用较多。

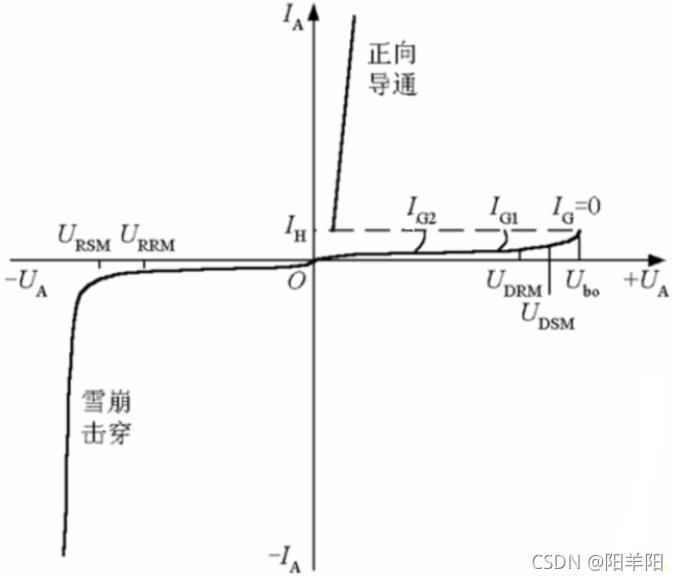

晶闸管的基本特性-----静态特性

 第I象限的是正向特性                     第III象限的是反向特性

1、正向特性

         IG=0时，外加正向电压，SCR处于正向阻断状态，只有 很小的正向漏电流流过，当正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，SCR开通（由高阻区经虚线负阻区到低阻区）。

        随着IG幅值的增大，正向转折电压Ubo降低。导通后，阳极电流较大，但SCR本身压降较低，在1V左右。

        导通期间，如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态。IH称为维持电流。

2、反向特性

        SCR加反向电压处于反向阻断状态时，只有极小的反向 漏电流流过。

         当反向电压超过一定限度，到反向击穿电压（雪崩击穿）后，外电路如无限制措施，则反向漏电流急剧增加，导致晶闸管发热损坏。

3、门极伏安特性

         SCR门极触发信号是作用于G-K之间，触发电流是从门极流入，从阴极流出。阴极是SCR主电路与控制电路的公共端。

          门极触发电路提供的触发电压、触发电流和功率都应限制在一定的适当范围内。

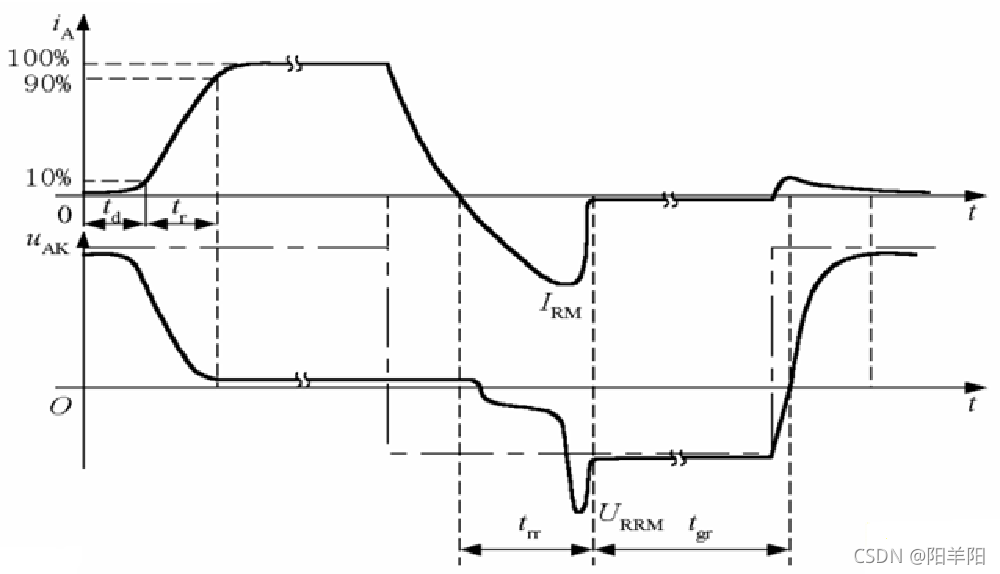

晶闸管的基本特性-----动态特性

1、开通过程

         SCR内部的正反馈导通总需要一定时间（阳极电流IG作用后经过循环放大而建立），但开通时间tgt较短： tgt=td+ tr

        普通晶闸管延迟时间为0.5~1.5μs，上升时间为0.5~3μs。

2、关断过程

反向阻断恢复时间trr：正向电流降为零到反向恢复电流衰减至接近于零的时间。

正向阻断恢复时间tgr：晶闸管要恢复其对正向电压的阻断能力还需要一段时间。

关断时间tq：tq=trr+tgr  普通晶闸管KP的关断时间约几百微秒。

晶闸管极性和好坏的判断

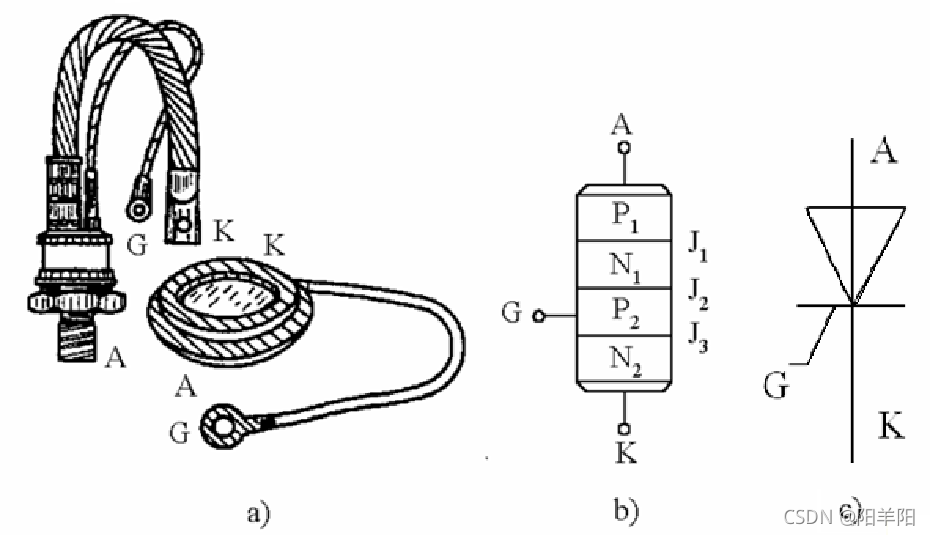

1) 外形上判别极性

螺栓型螺栓为阳极，粗辫子为阴极，细辫子为门极；平板型靠近门极的为阴极。

2) 万用表测量极性和好坏

 AK正反向电阻（RAK/RKA）：数百KΩ         AG正反向电阻（RAG/RGA）：数百KΩ

 GK正反向电阻（RGK/RKG）：数十~ 数百Ω       但 RGK< RKG（ RKG为内部旁路电阻）

注意: 红表笔接万用表电源负极，黑表笔接万用表电源正极。

晶闸管的主要参数

1、电压定额（4个）

1) 断态重复峰值电压UDRM

——在门极断路而结温为额定值时，允许重复加在器件上的正向峰值电压。

2) 反向重复峰值电压URRM

—— 在门极断路而结温为额定值时，允许重复加在器件上的反向峰值电压。

3) 通态（峰值）电压UTM

——晶闸管通常以某一规定倍数的额定通态平均电流时的瞬态峰值电压。ＵＴM越小越好，一般在1.5V以下。

4) 额定电压UT

        通常取晶闸管的UDRM和URRM中较小的标值作为该器件的额定电压ＵＴ．由于晶闸管承受瞬间过电压能力较差，选管时应留一定的安全裕量，一般取额定电压为正常工作时晶闸管所承受峰值电压2~3倍。

例：单相半波整流电路，电源电压有效值为220V，选择晶闸管。

所以取700 ~ 1000V的管子均可。

2、电流定额（4个）

 1) 通态平均电流 IT(AV)

 ——晶闸管在环境温度为40C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最大工频正弦半波电流的平均值。

        应按照实际电流波形所造成的发热效应与工频正弦半波时的有效值相等的原则来选择电流定额，并留一定裕量（1.5~2倍）。

晶闸管额定电流的选择：

        (1) 按电流有效值相等的原则选择晶闸管；对于一只额定电流为100A的晶闸管，允许的电流有效值应为157A，任何情况下电流有效值不能超过此值。

        (2) 留裕量，取1.5-2倍后取整；

        (3) 额定电流等级：50A以下： 1、5、10、20、30、40、50A；

                                      100~1000A： 100、200、300、400、500、600、800、1000A。



 2)  维持电流 IH

——使关断晶闸管时维持导通所必需的最小电流，一般为几十到几百毫安，与结温有关。结温越高，则IH越小。

 3)  擎住电流 IL

 ——晶闸管刚从断态转入通态并移除触发信号后， 能维持导通所需的最小主电流。对同一晶闸管来说，通常IL约为IH的2~4倍。

 4)  浪涌电流 ITSM

 ——指由于电路异常情况引起的并使结温超过额定结温的不重复性最大正向过载电流 。

3、门极定额（2个）

门极触发电流IGT  :  数mA~数百mA

门极触发电压UGT :  1~5V

4、动态参数

1) 开通时间tgt和关断时间tq

2)   断态电压临界上升率du/dt     UAK上升率过高，会造成SCR误导通。

3)  通态电流临界上升率di/dt

        如果电流上升太快，会有很大的电流集中在门极附近的小区域内，从而造成局部过热而使晶闸管损坏。

晶闸管的派生器件

1、 快速晶闸管（Fast Switching Thyristor——FST)

        专为快速应用而设计的晶闸管，有快速晶闸管(KK)和 高频晶闸管(KG)，可分别应用于400Hz和10kHz以上的斩波或逆变电路中。

主要特点：开关时间以及du/dt和di/dt耐量都有明显改善；

                  从关断时间上看，普通晶闸管关断时间数百微秒，快速      晶闸管数十微秒，高频晶闸管10s左右；

                  由于工作频率较高，选择通态平均电流时不能忽略其开关     损耗的发热效应。

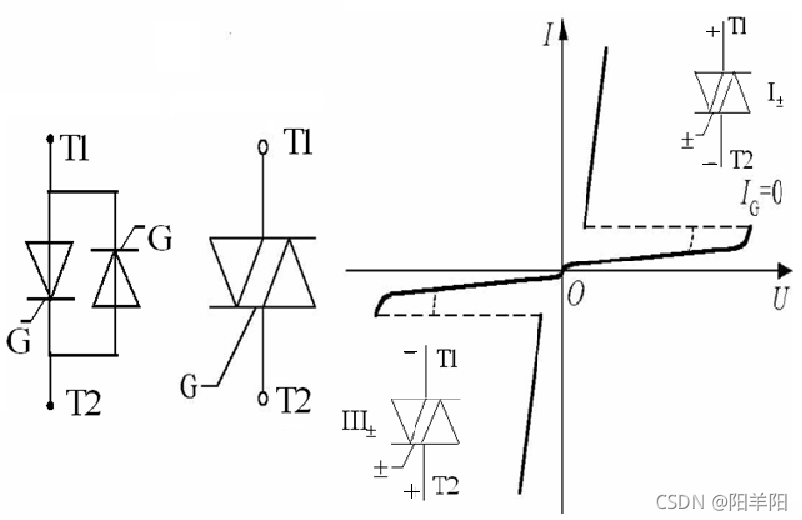

2、双向晶闸管 (国产KS)              （Triode AC Switch——TRIAC或Bidirectional triode thyristor）

 主要特点：

                有两个主电极T1和T2，一个门极G。

                可认为是一对反并联联接的普通晶闸管的集成。

                正、反均可触发导通，在第Ｉ、III象限有对称的伏安特性。

                门极加正、负脉冲均能触发导通，共四种触发方式：

                III+灵敏度低，不常用。

                 与一对反并联晶闸管相比是经济的，控制电路简单，多用于      交流调压电路、固态继电器（SSR）和交流电机调速等领域。

                常用在交流电路中，不用平均值而用有效值来表示额定电流值。

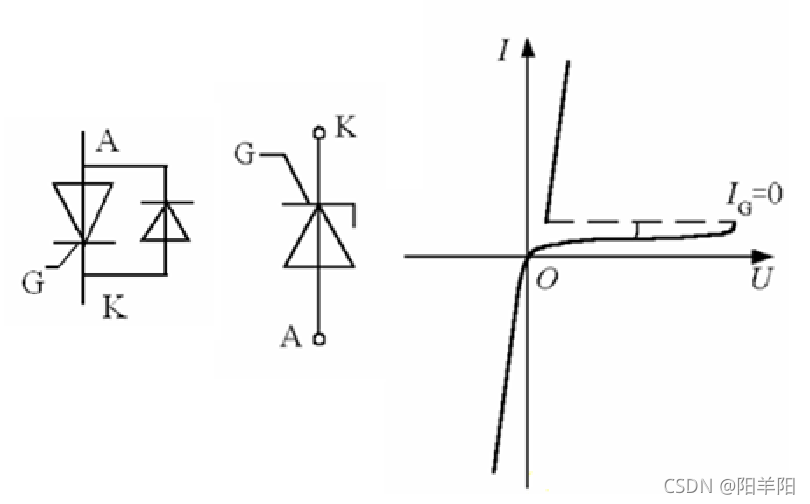

3、逆导晶闸管（Reverse Conducting Thyristor——RCT）

 主要特点：

                不具有反向阻断能力，一旦承受反向电压即开通。

                正向压降小、关断时间短、高温特性好、额定结温高等优点。

                可用于不需要阻断反向电压的电路中。

                逆导晶闸管的额定电流有两个，以分数的形式表示；        分子代表晶闸管的电流定额，分母代表反并联二极管的电流定额。
