【AD小白学习笔记6】通过CAM 文件预估PCB布线宽度

       最近在画一块比我年纪还大的板子，由于版本比较老，AD软件根本打不开，只能重新画。资料只有PDF、BOM和Gerber,不知道电源和信号线宽应该怎么定夺时候，可以通过CAM 文件的测量方法大概预估原本板子PCB文件的布线宽度。步骤如下：

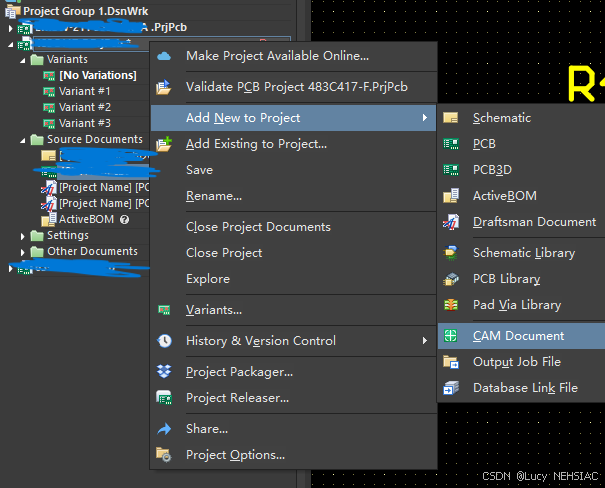

首先打开PCB文件→点击工程→添加新工程→CAM Document.

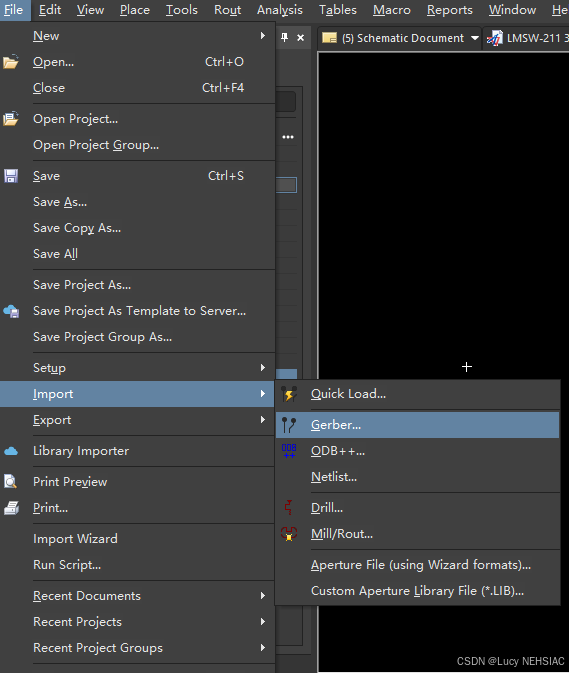

点开File→导入Gerber

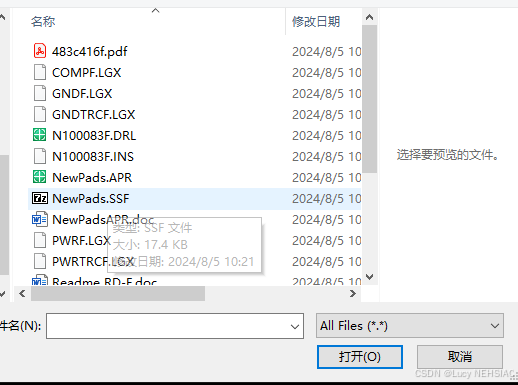

导入全部文件

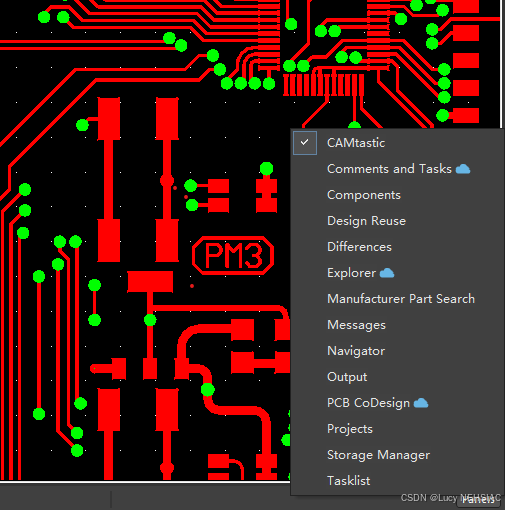

点击CAM文件→点击右下角Panels→打开CAMtastic

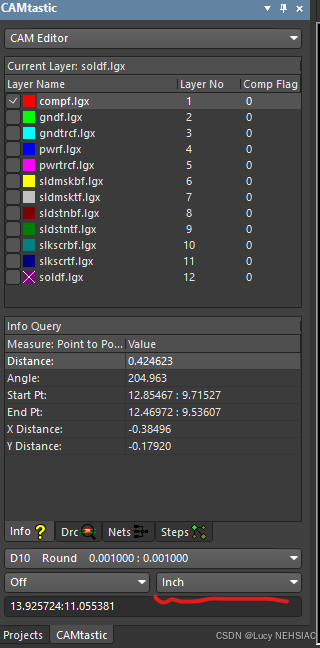

在CAMtastic可以看到每一层Gerber文件以及测量线宽大小

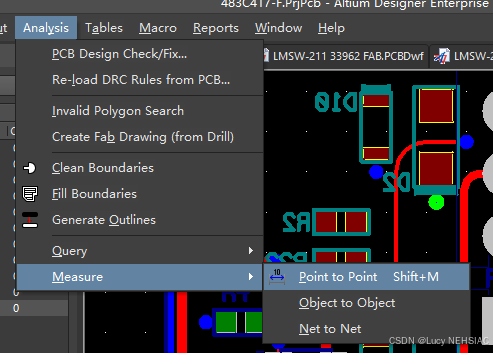

点开Analysis→Measure→point  to point（点对点测量），大致预估线宽

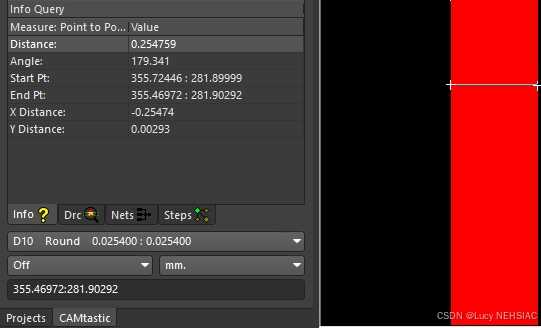

 最后测出，信号线大致线宽是0.254759mm。
