今天,小崇利用QGIS制作了一个简易的美国阿拉斯加州地图。
1.加载矢量数据和背景底图

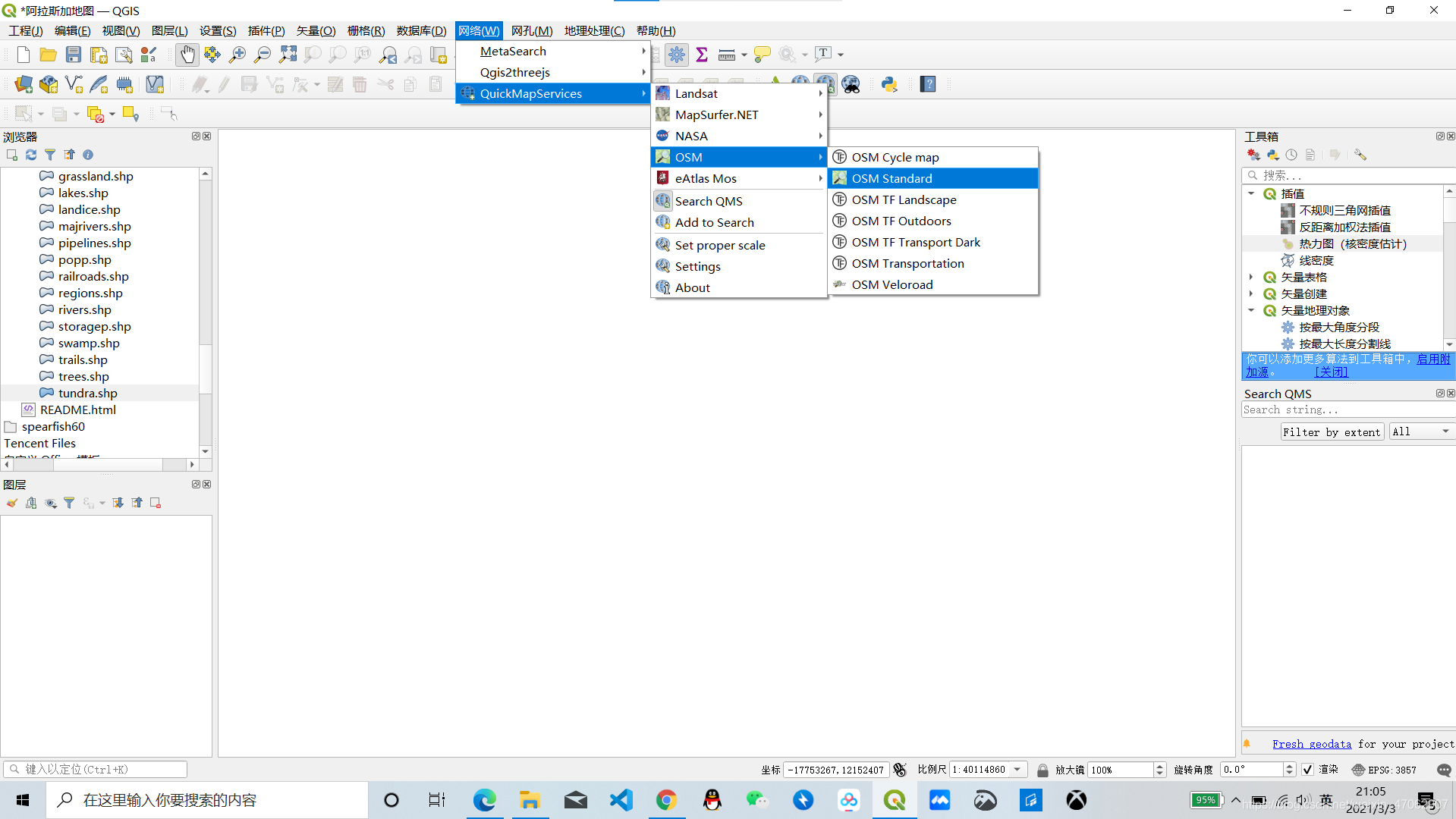

具体操作:网络(W)——OSM——OSM Standard。
OSM地图加载出来后,在浏览器面板中打开alaska.shp、lakes.shp、grassland.shp、majriver.shp等文件,并将这些.shp文件拉拽到右侧的地图展示区内。

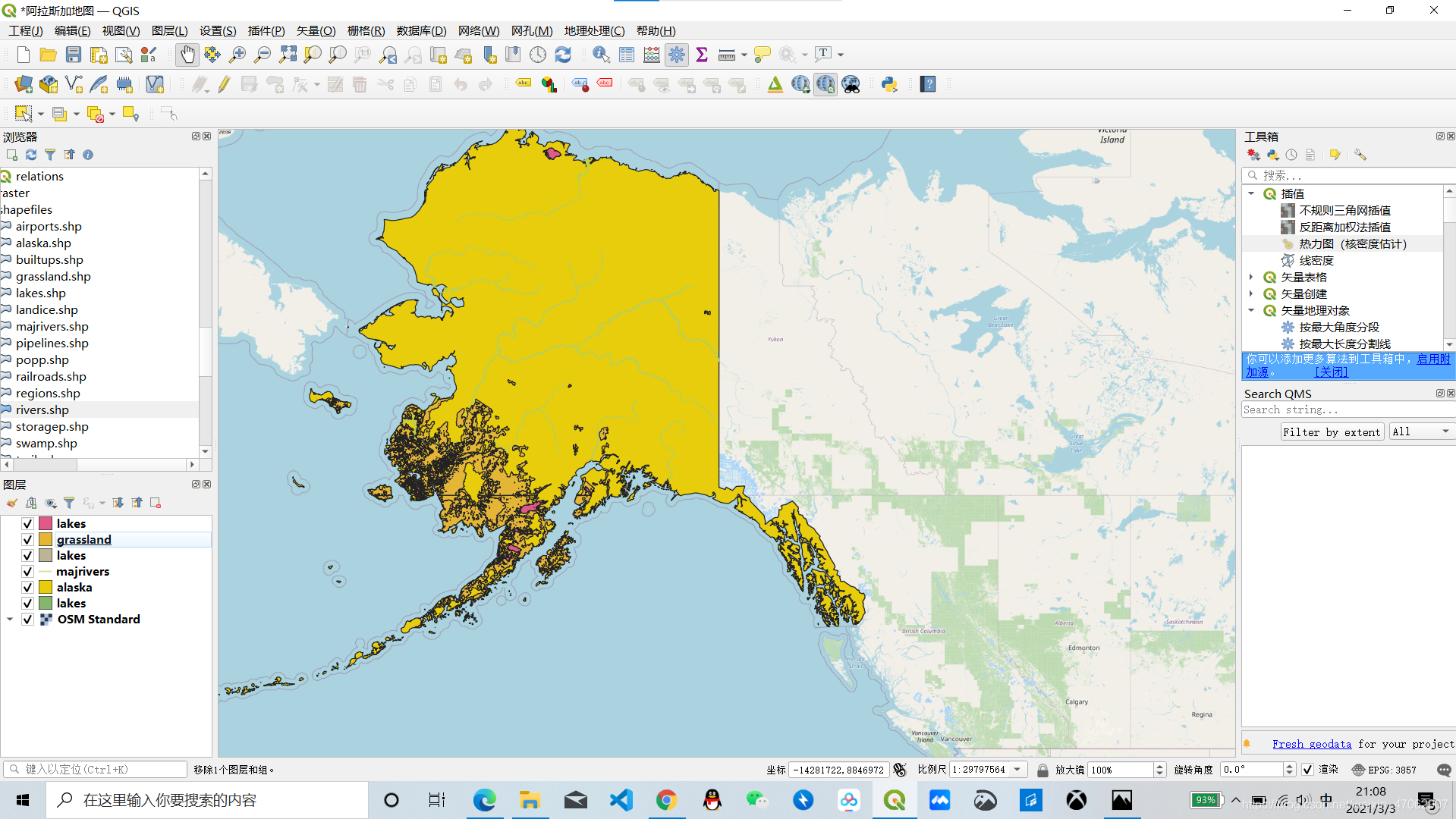

矢量数据和背景底图加载完毕的画面如下:
2.打开排版视图添加地图

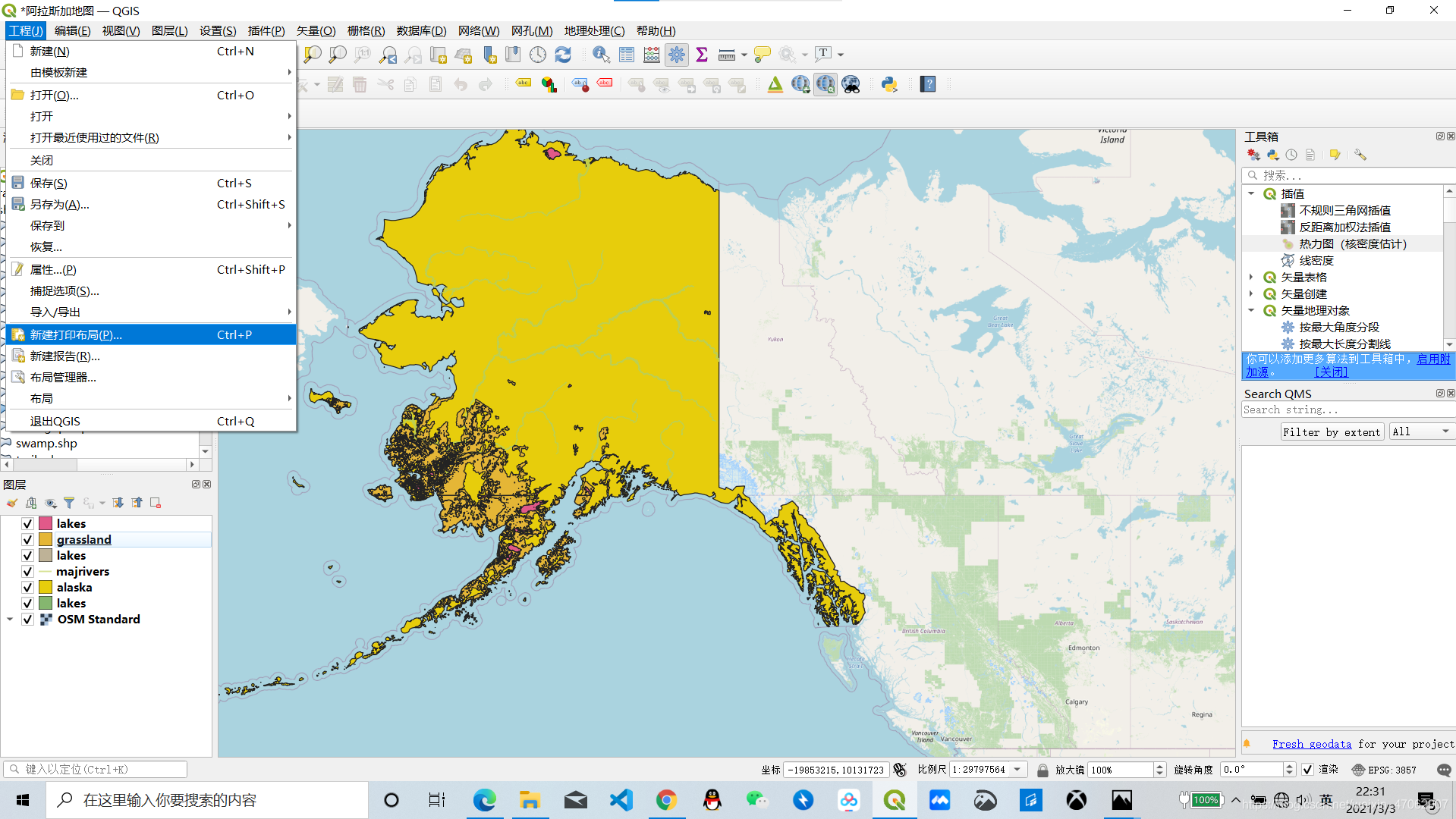

具体操作:工程——新建打印布局——OK(可以先不填写布局名称)——添加项——添加地图。

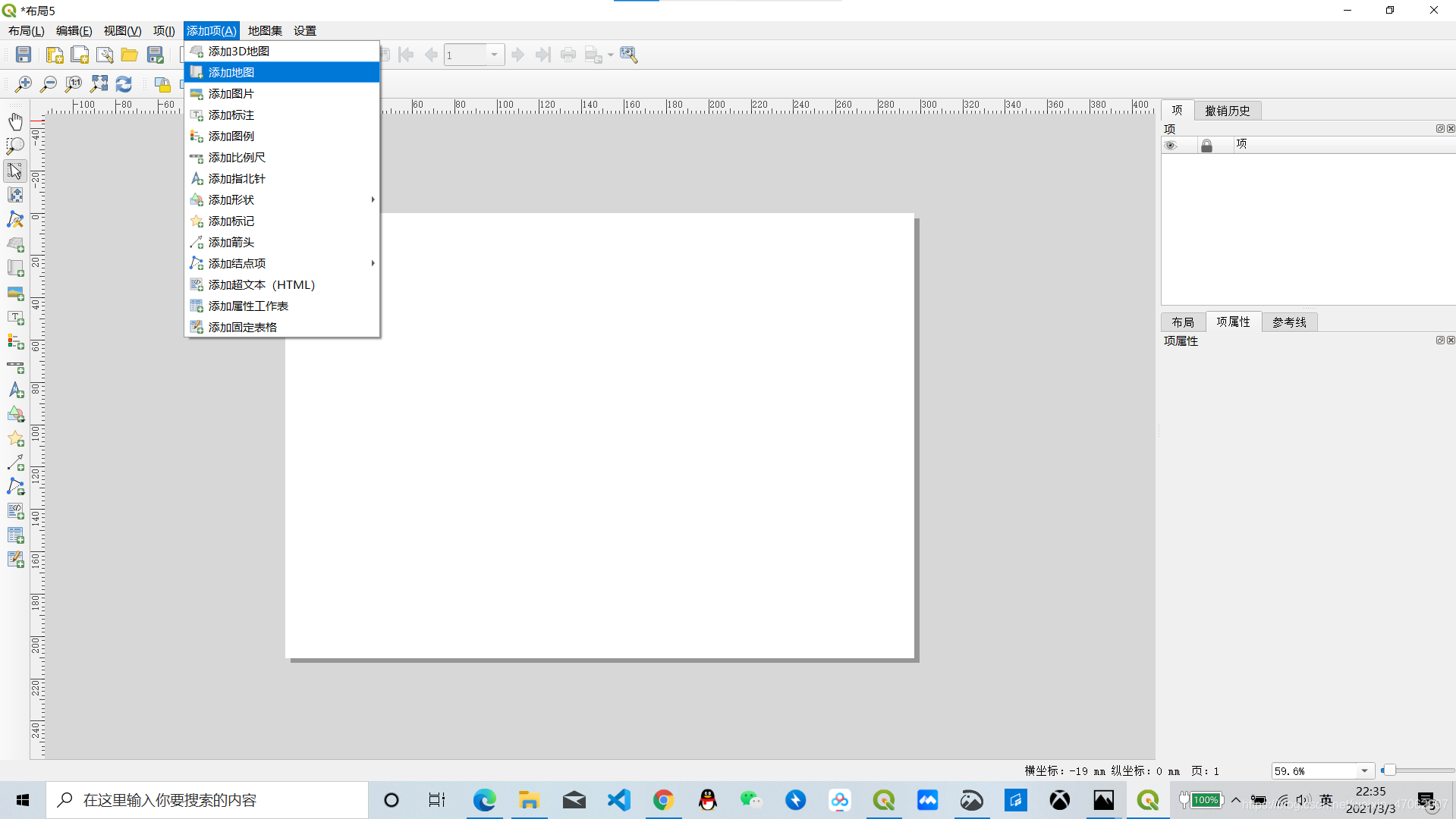

左击【添加地图】后,用鼠标在空白面板上拉出一个矩形面积,即可将地图添加到空白面板上,画面如下:
3.添加地图修饰元素
3.1 添加标注:

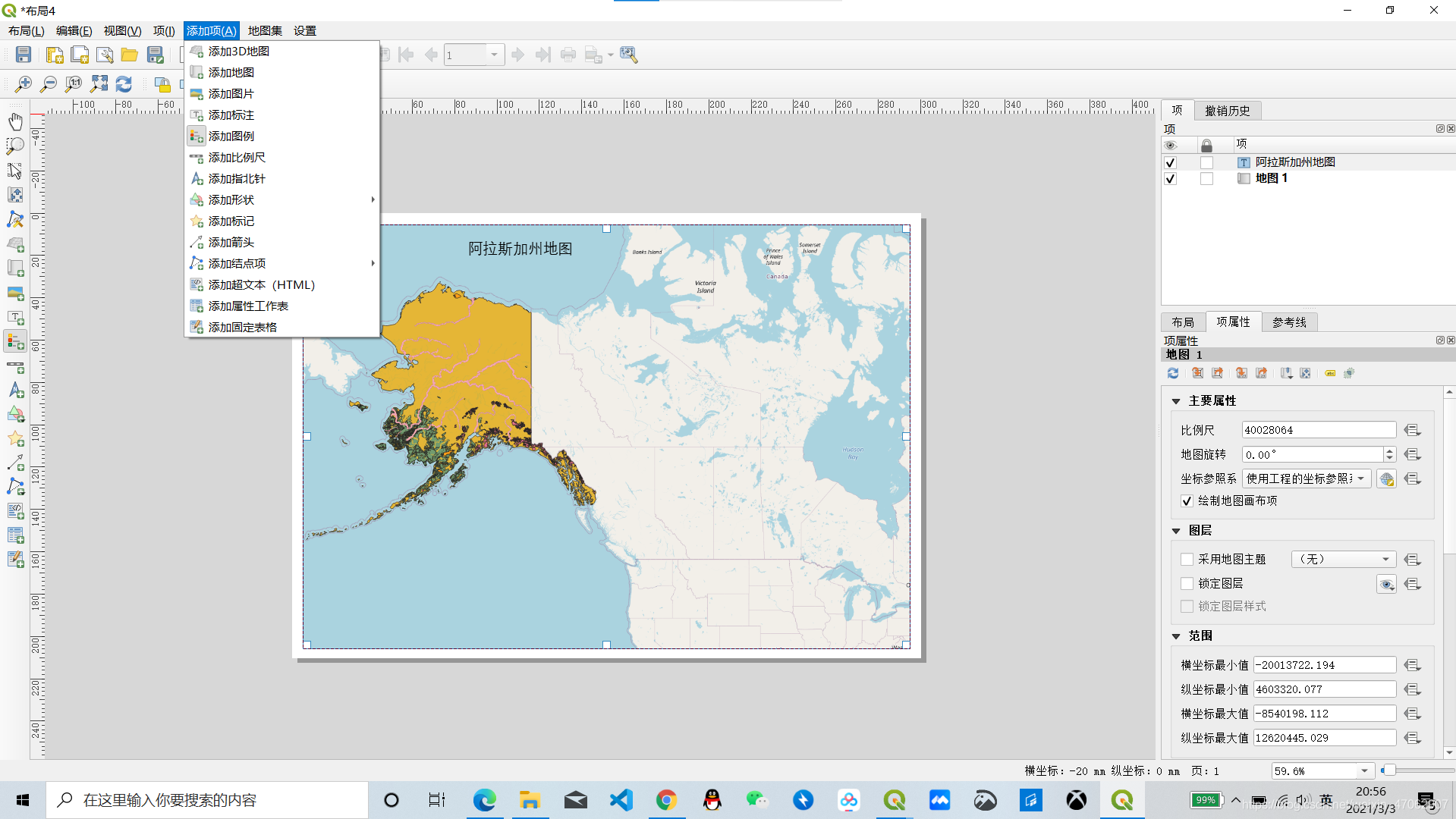

具体操作:添加项—— 添加标注——在地图上拉出一个矩形。
在右侧【项属性】——【主要属性】中填写标注”阿拉斯加州地图“。

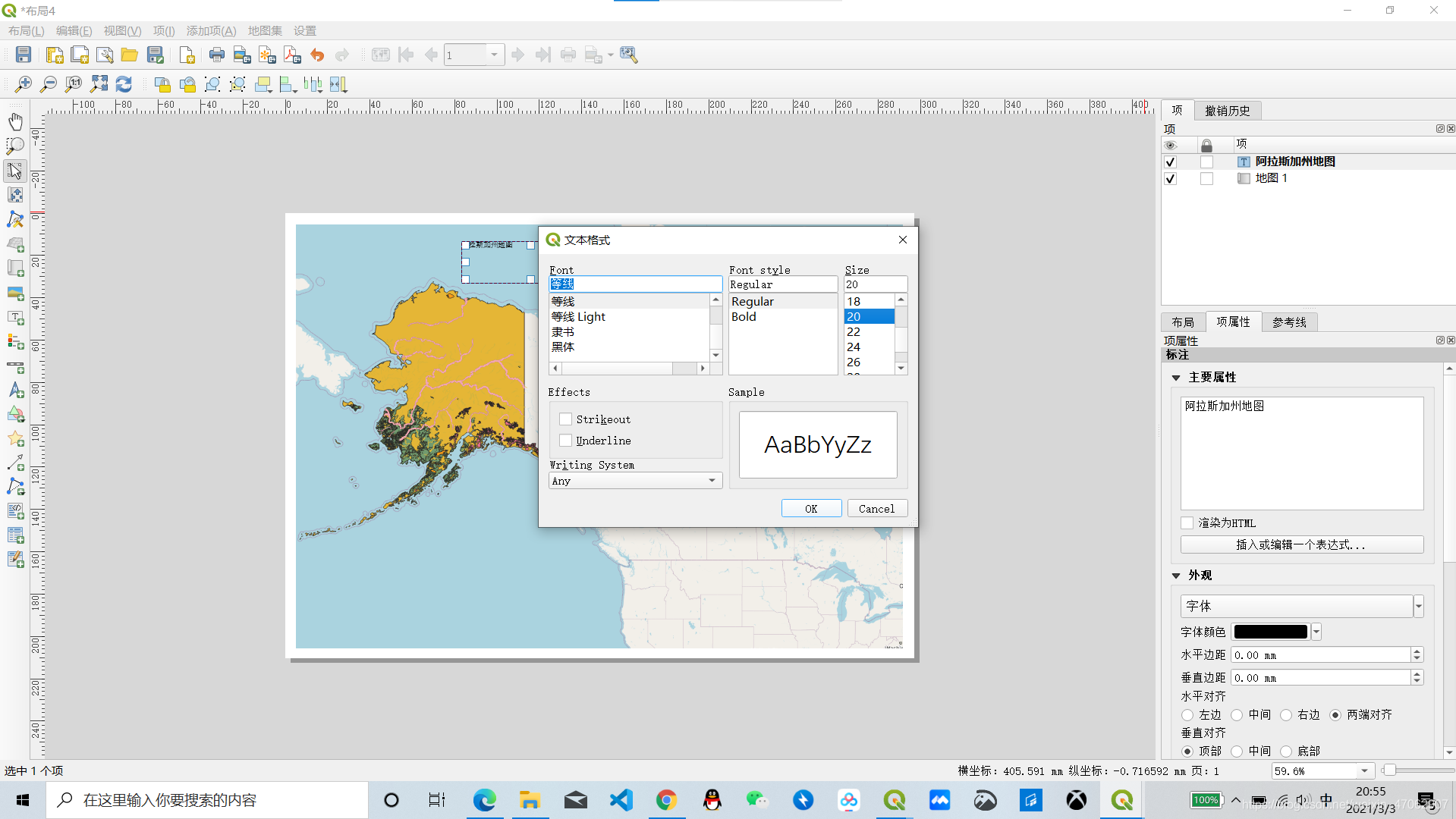

左击【外观】下的【字体】,选择字体和大小,点击OK即可完成标注的添加。
3.2 添加图例:
具体操作:添加项——添加图例——在地图上拉出一个矩形。

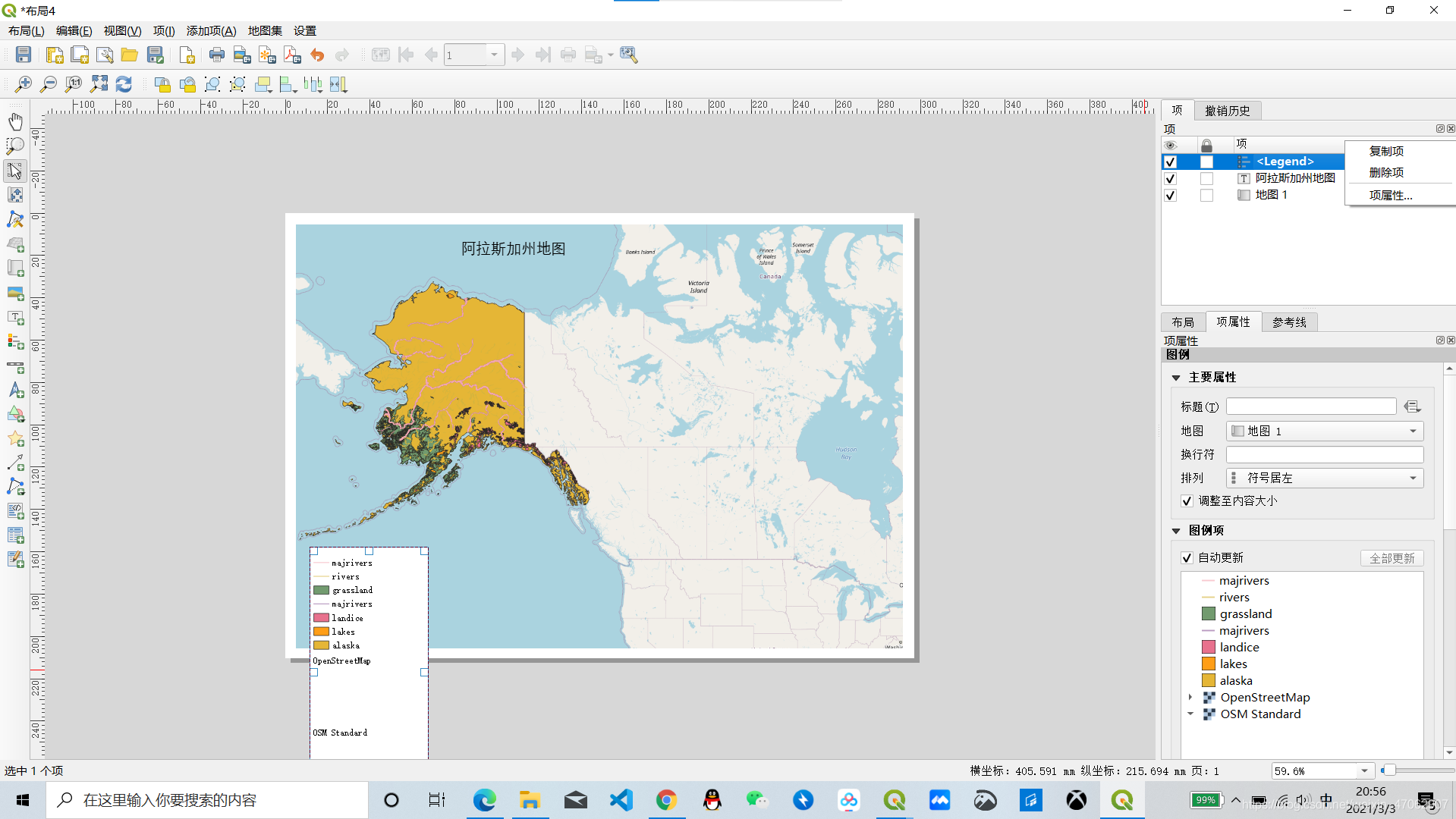

在右侧【项属性】——【图例项】——将【自动更新】的勾取消掉(才能按照点线面的顺序利用上下键调整图例项顺序以及利用+—增删图例)。
3.3 添加指北针:

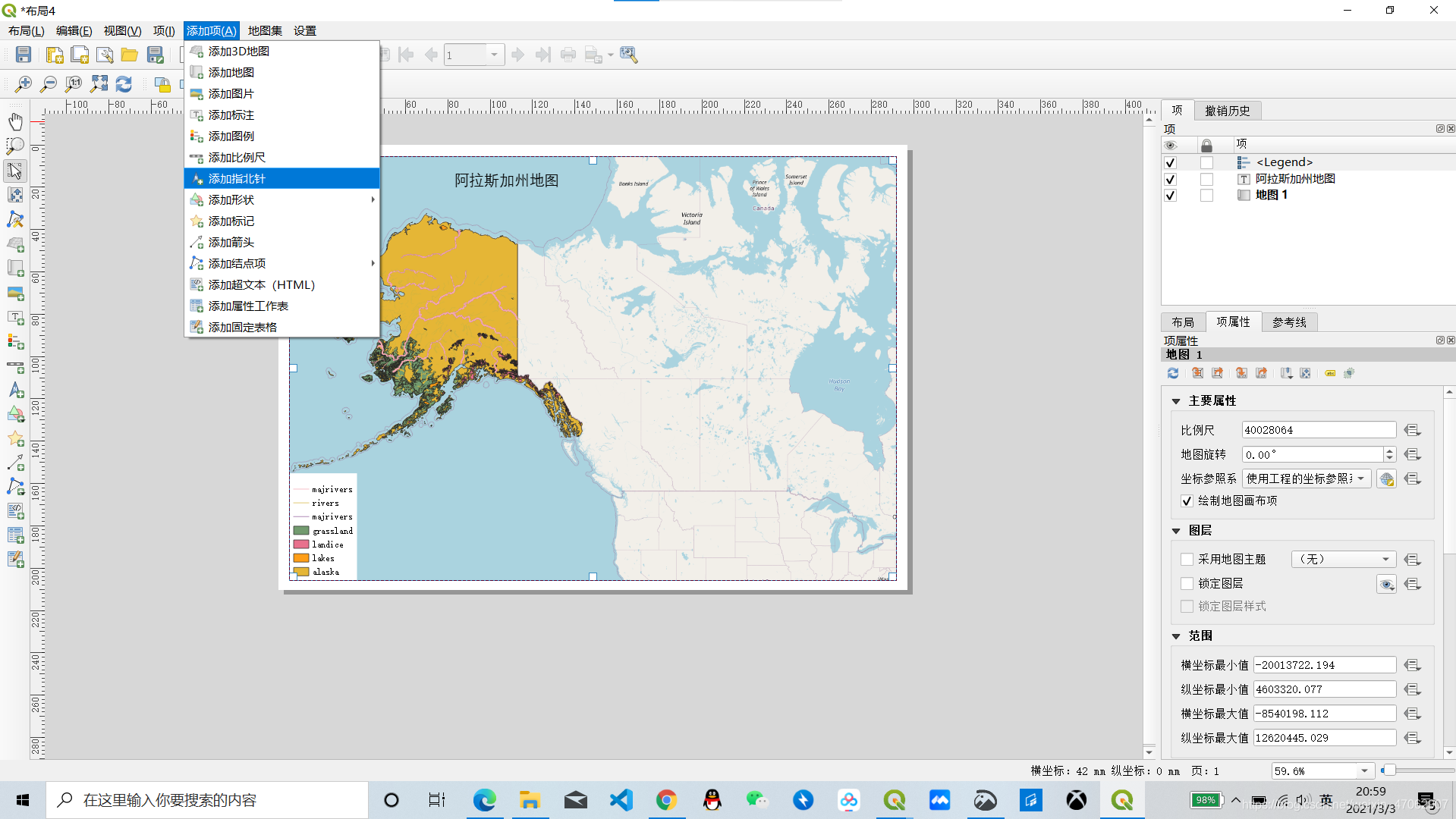

具体操作:添加项——添加指北针——在地图上拉出一个矩形。
3.4 添加比例尺:

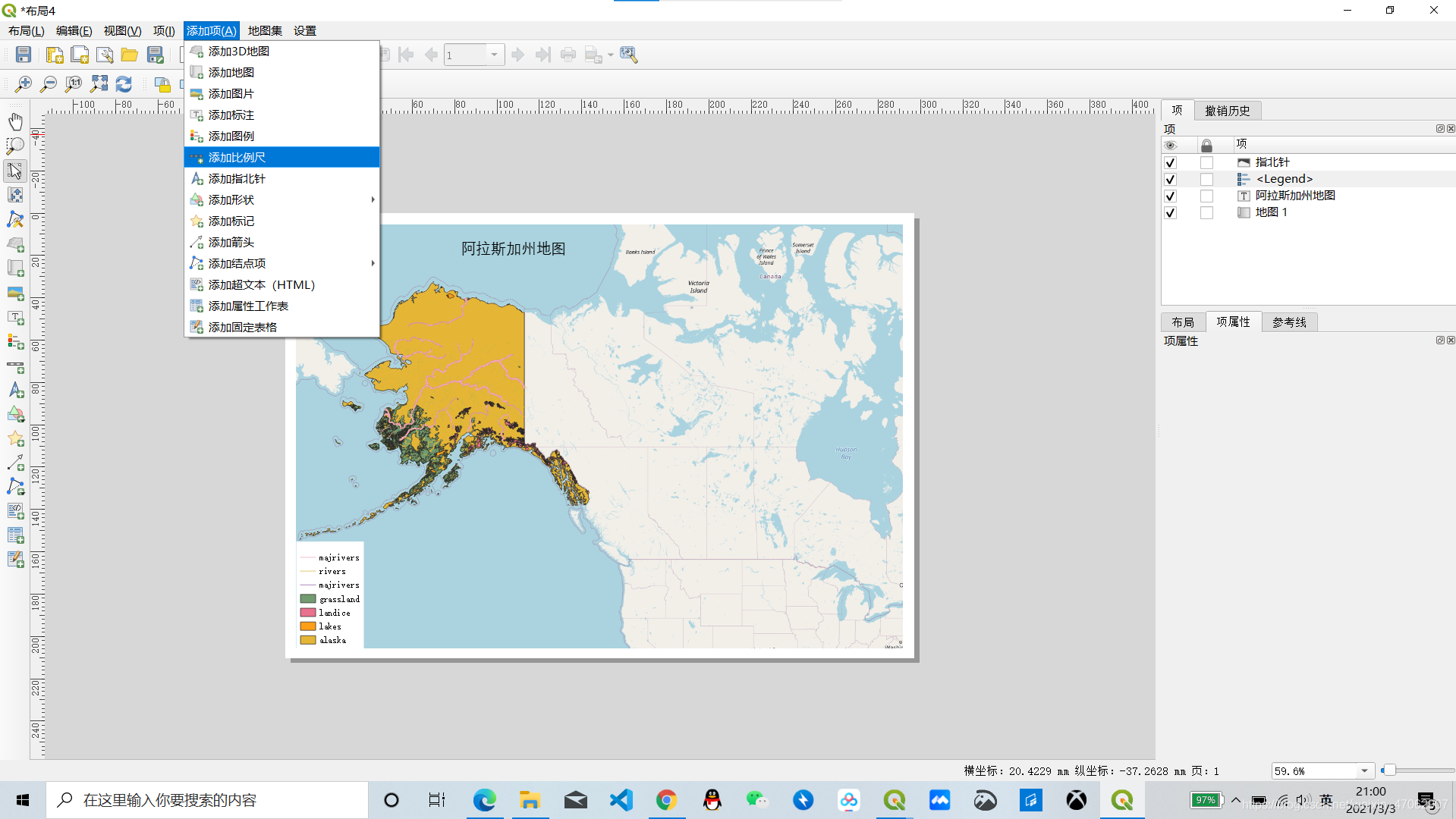

具体操作:添加项——添加比例尺——在地图上拉出一个矩形。

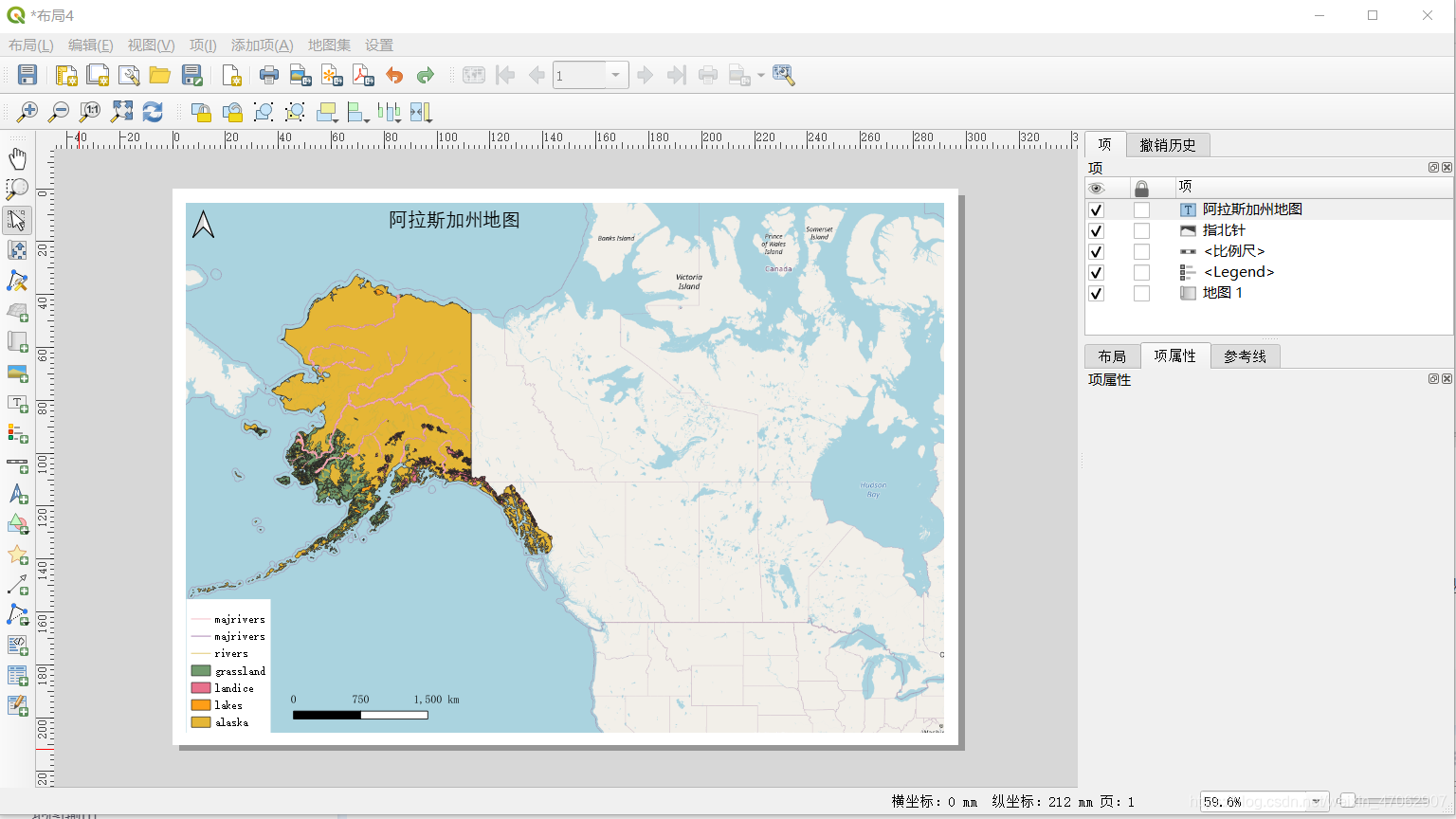

将修饰元素添加完毕后的画面如下:

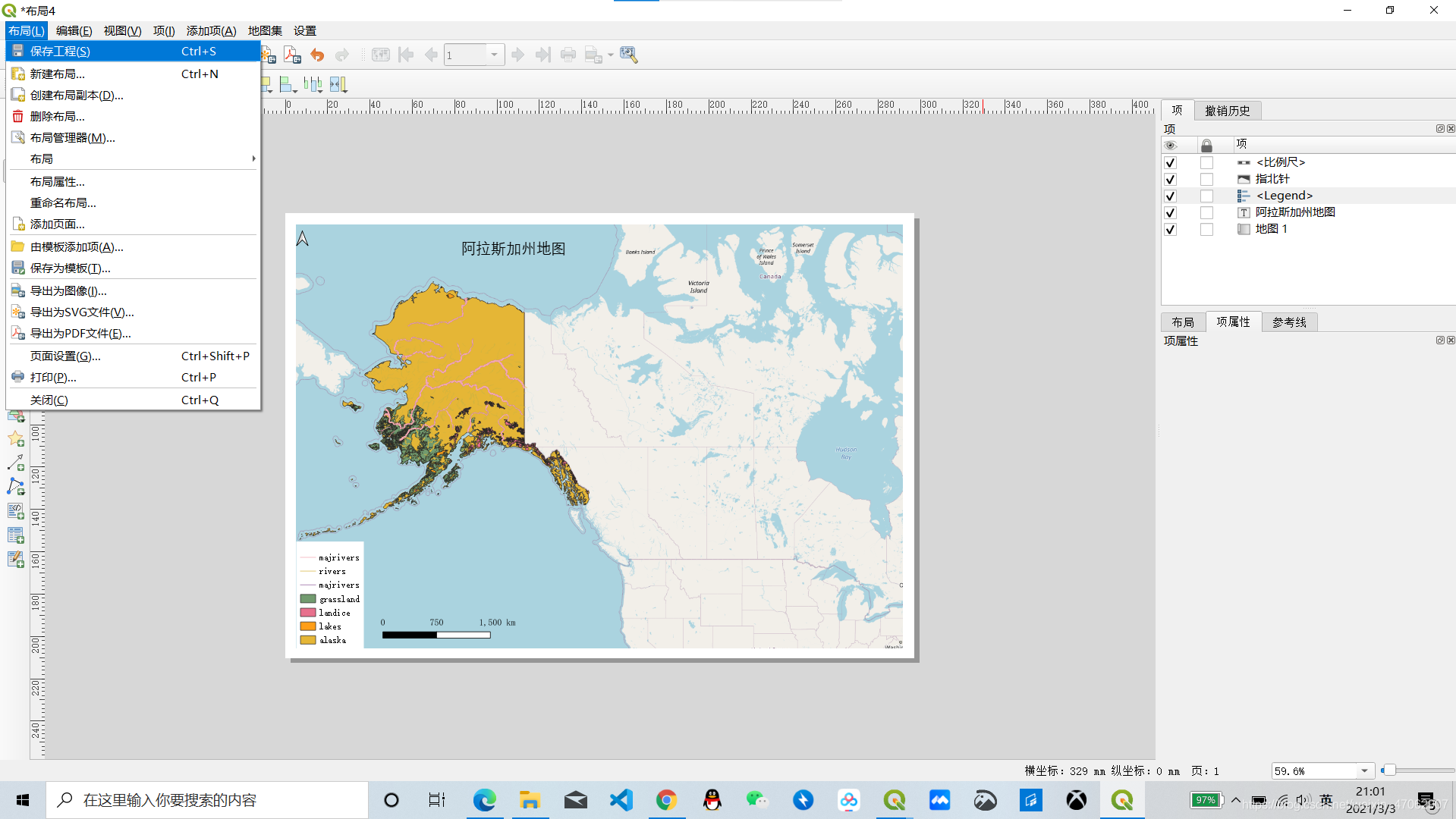

接下来记得保存工程,具体操作:布局——保存工程。
4.将地图导出PDF文件

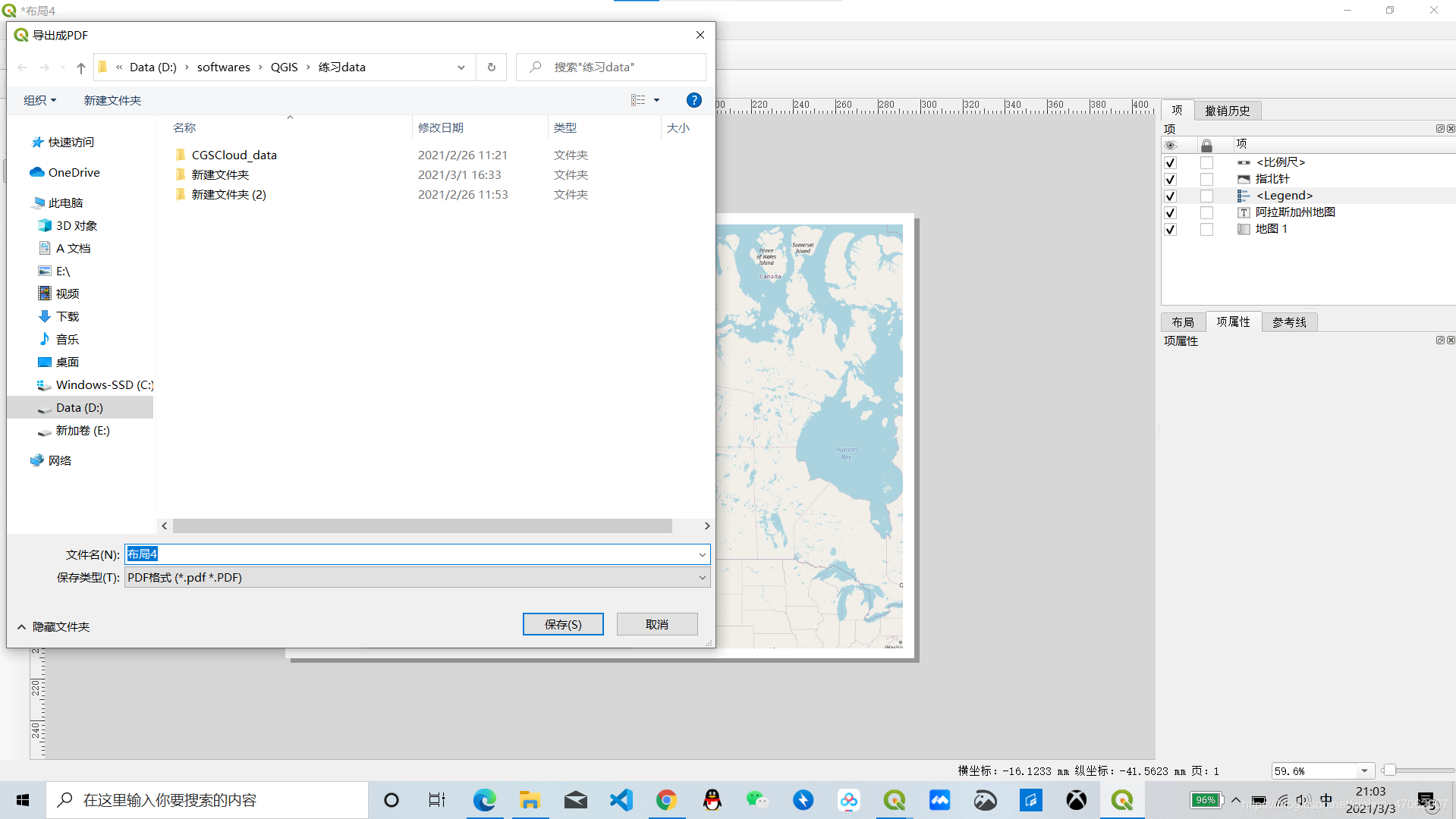

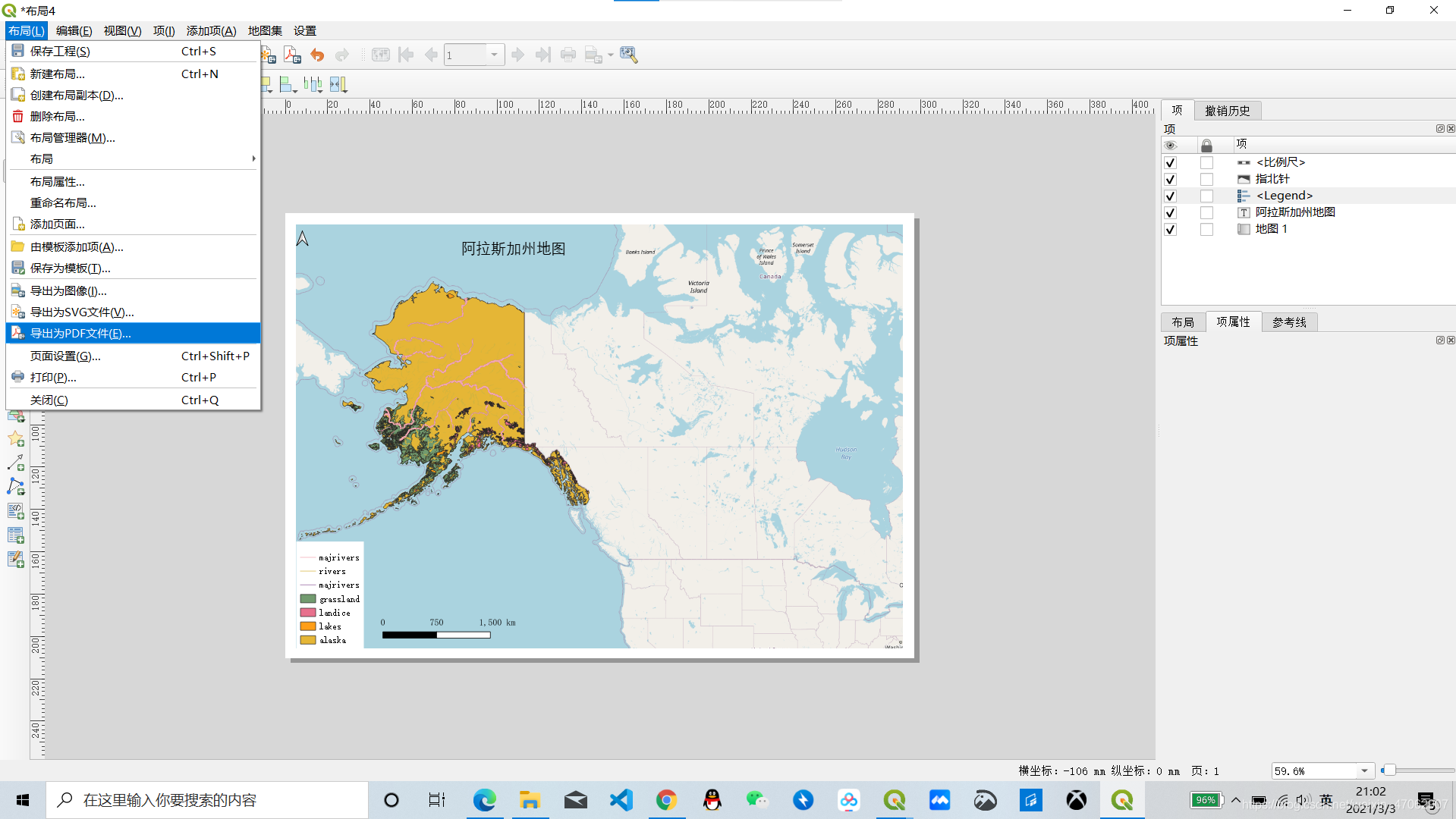

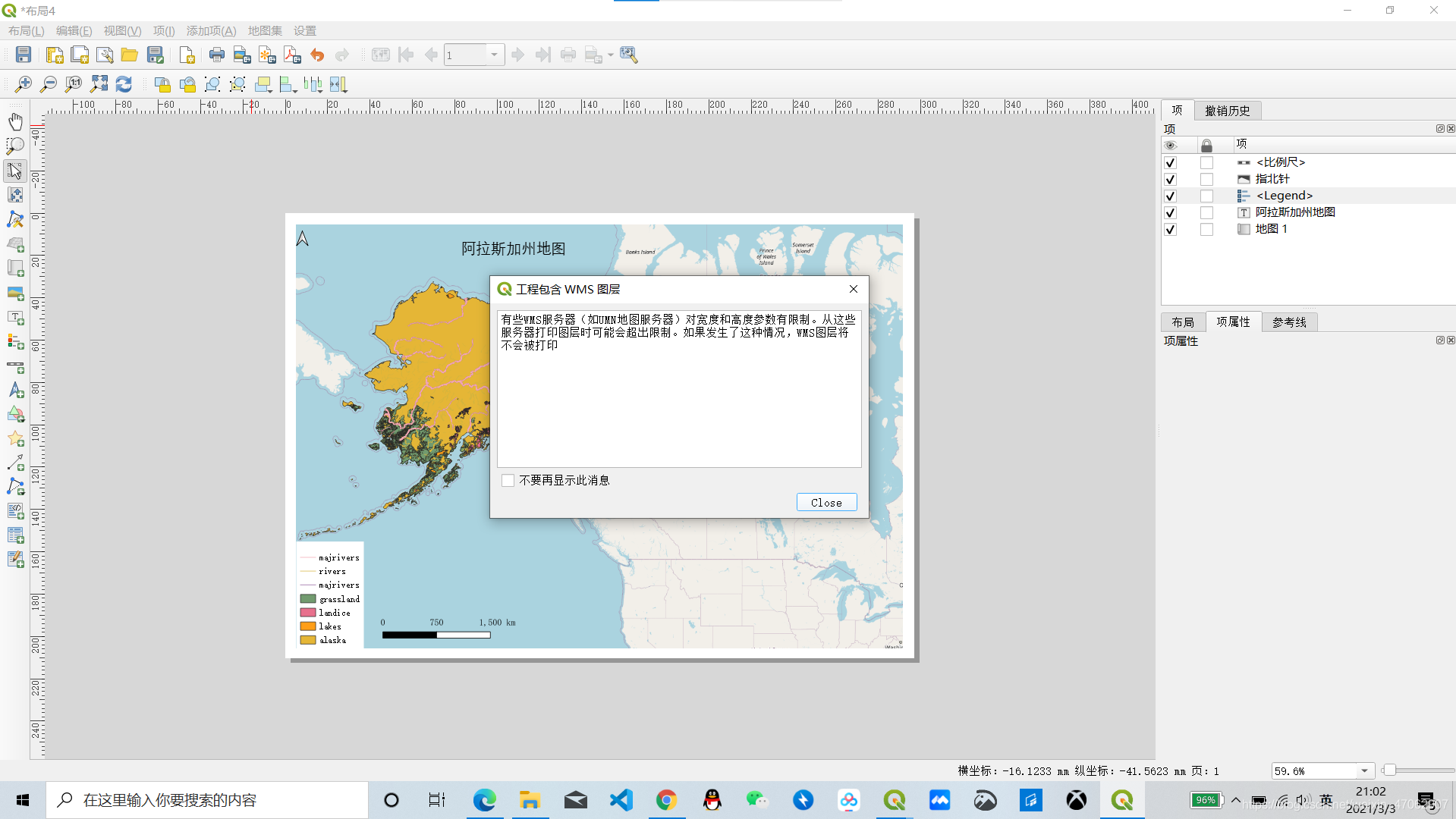

具体操作:布局——导出为PDF文件——Close——填写PDF文件的保存位置后保存——Save。

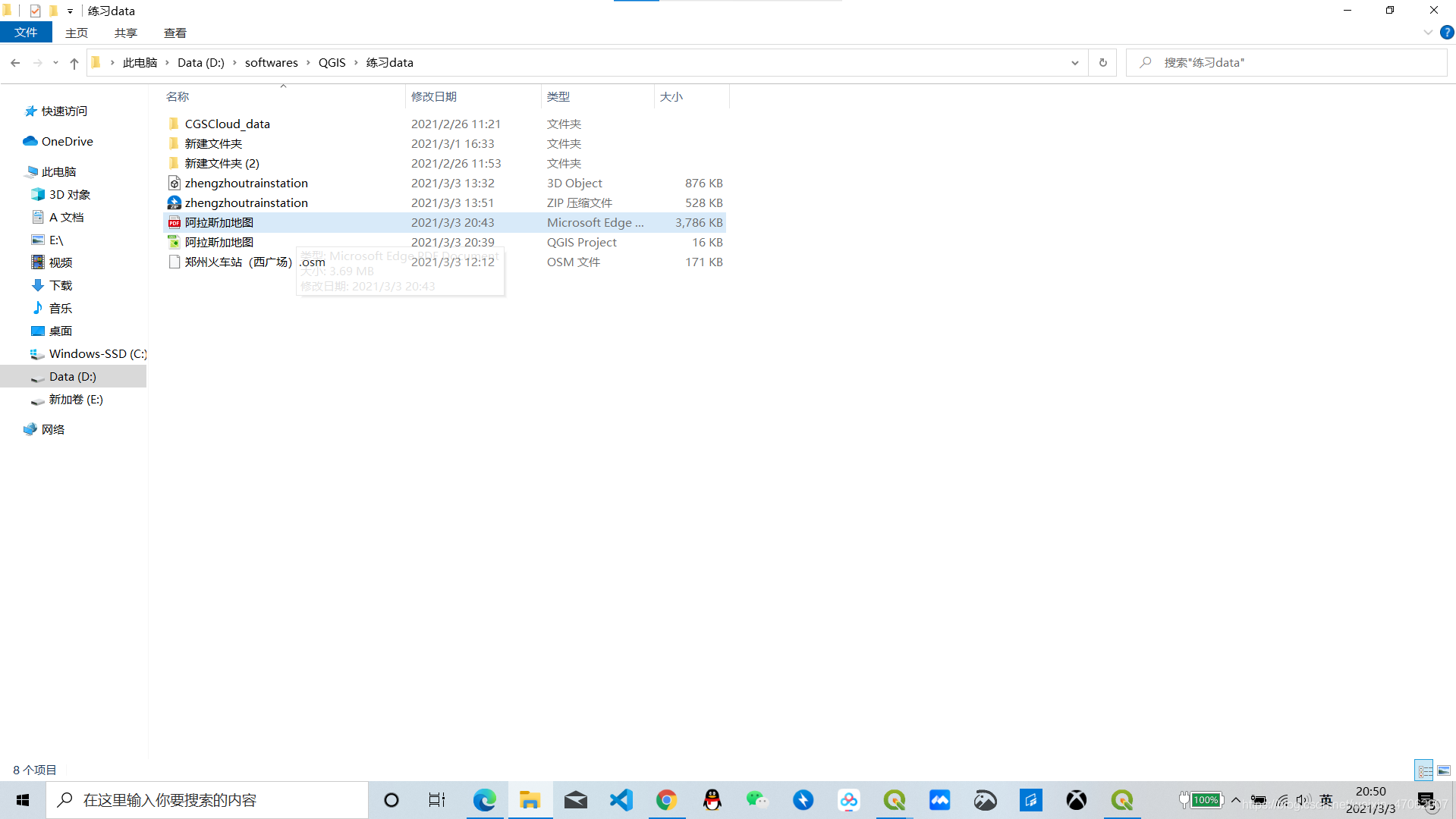

导出PDF文件会耗时一些,导出完毕后在所存的位置上查看是否能够找到该PDF文件。(同时也会自动生成一个阿拉斯加州地图.qgz)

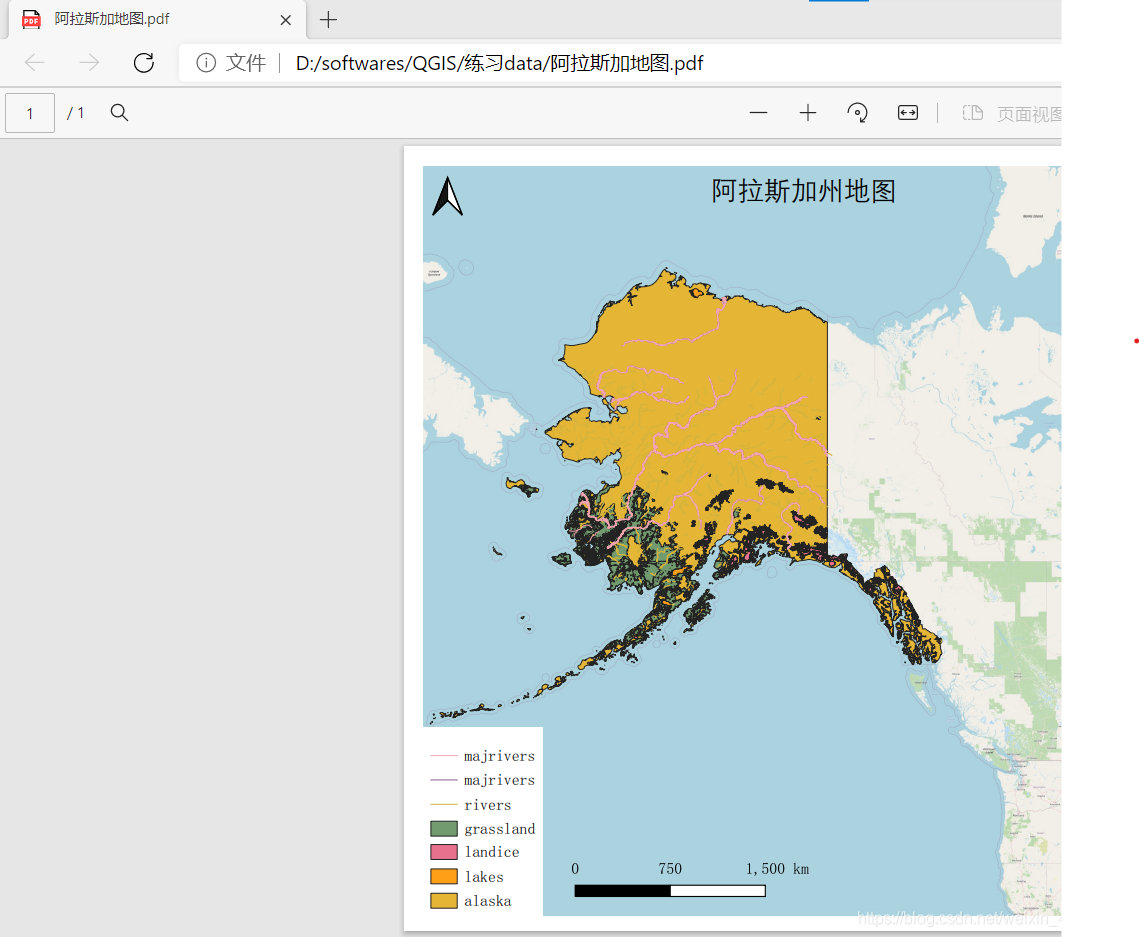

双击阿拉斯加州地图.pdf即可打开地图:
小结:
1.小崇制作的地图有些细节并没有介绍到位,比如晕渲、添加经纬线等,只能作为参考。
2.由于地图是一个严格要求的作品,所以建议制图前多多熟悉一下制图要素等相关知识。
