COMSOL二维绘图更改坐标轴间隔和字体大小

于 2024-12-13 18:31:18 发布
阅读量1.7k 收藏 1
点赞数 3
分类专栏： comsol 笔记 天线仿真 文章标签： 射频工程 5G 经验分享 笔记 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47212872/article/details/144457616
版权

1问题

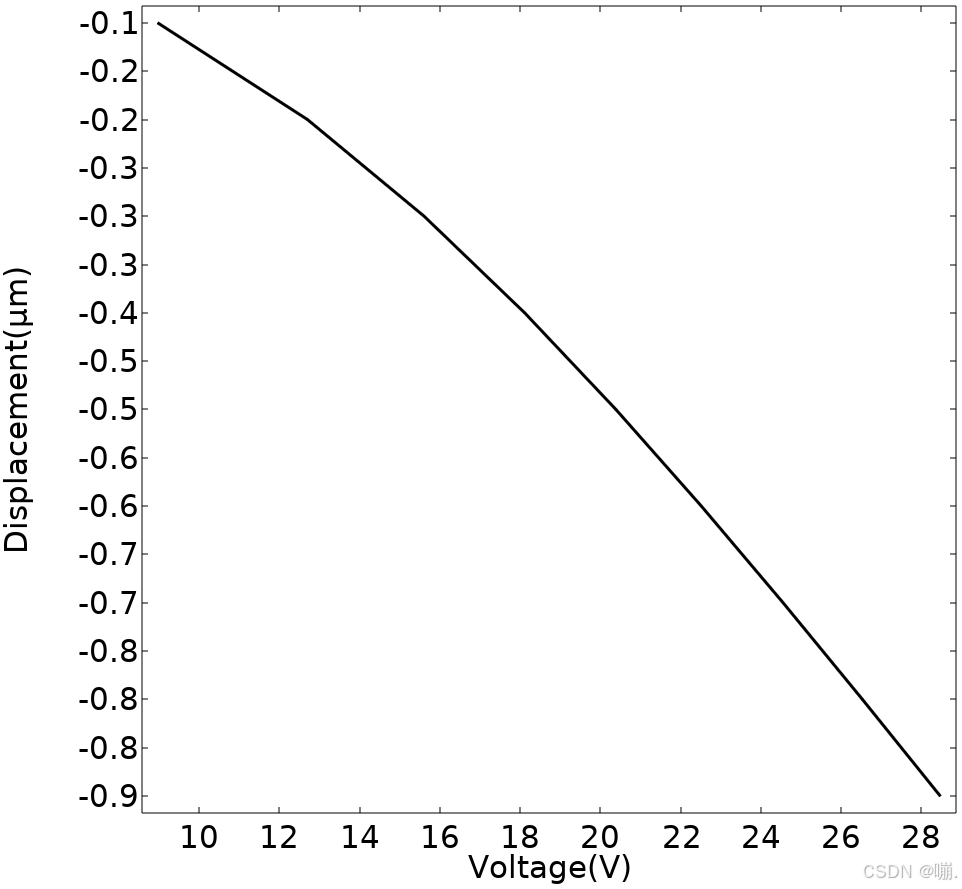

想将下图的x轴间隔改为2，字号变大

2解决办法

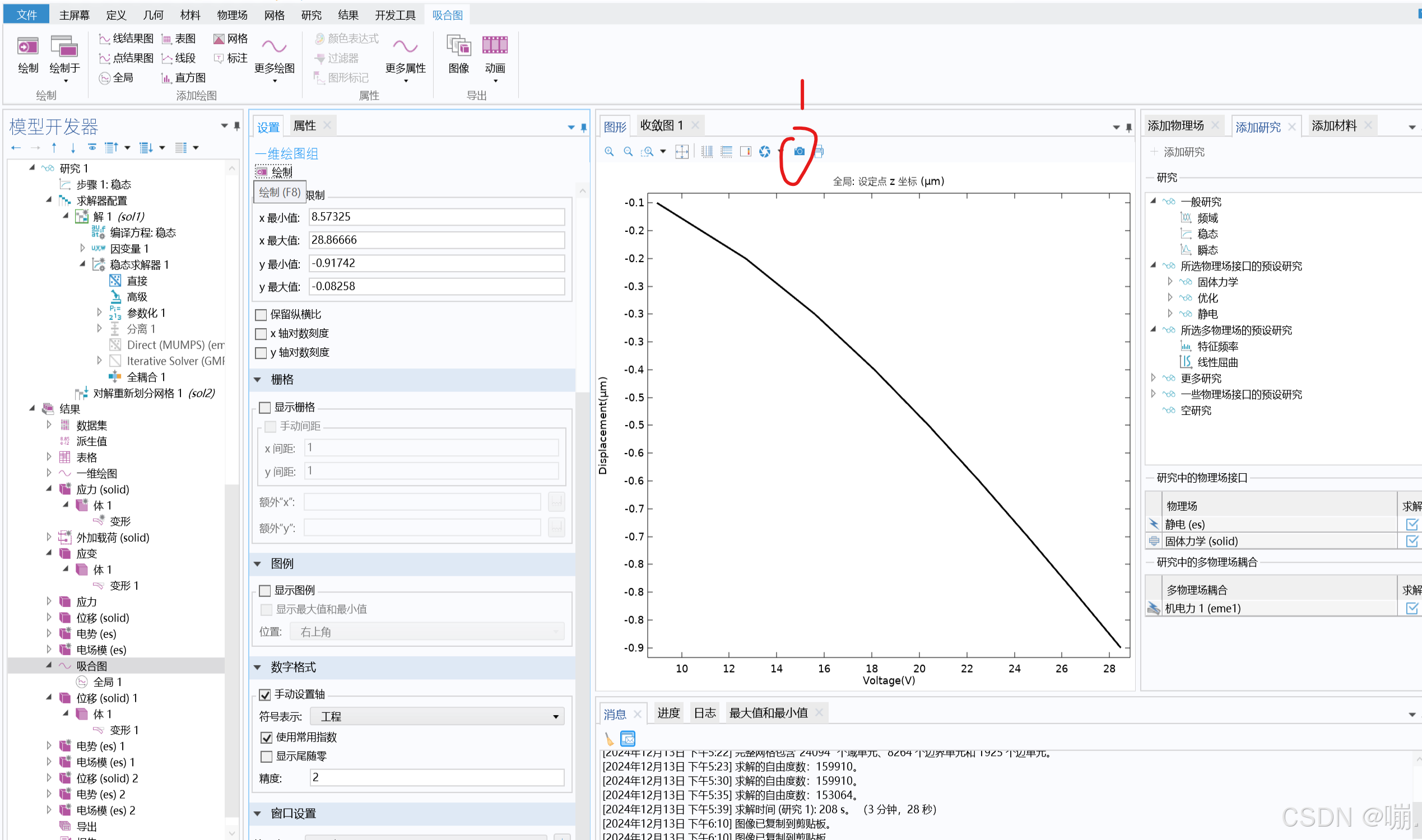

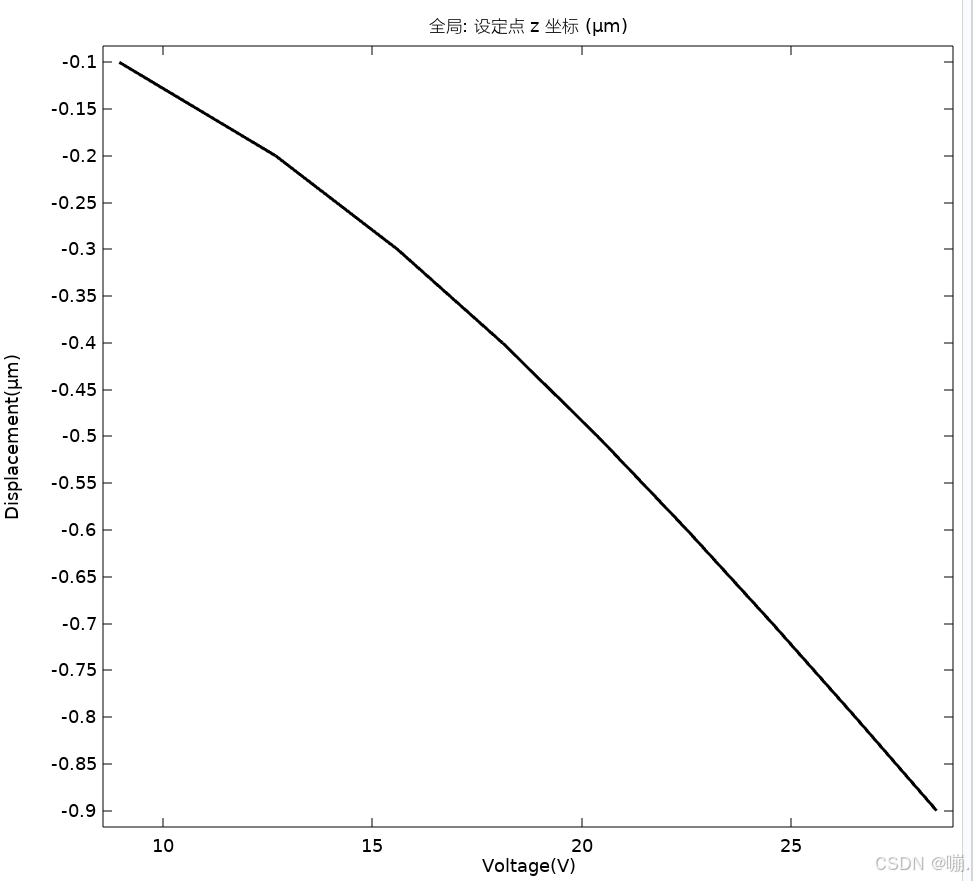

1）更改间隔，点击吸合图（二维绘图组）->数字格式->精度改为2

2）字号变大

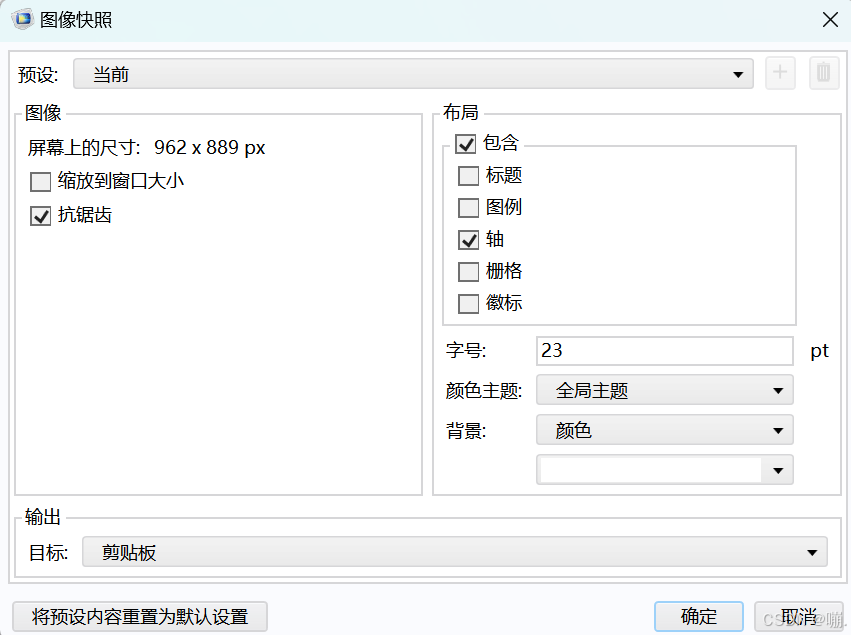

点击快照，字号改为23
