zemax 使用总结

zemax的序列模式

zemax 的序列模式是最简单的模式，我们先用zemax的序列模式构建一个最简单的理想单透镜成像的结构。

插入表面的方法

1. insert 按键

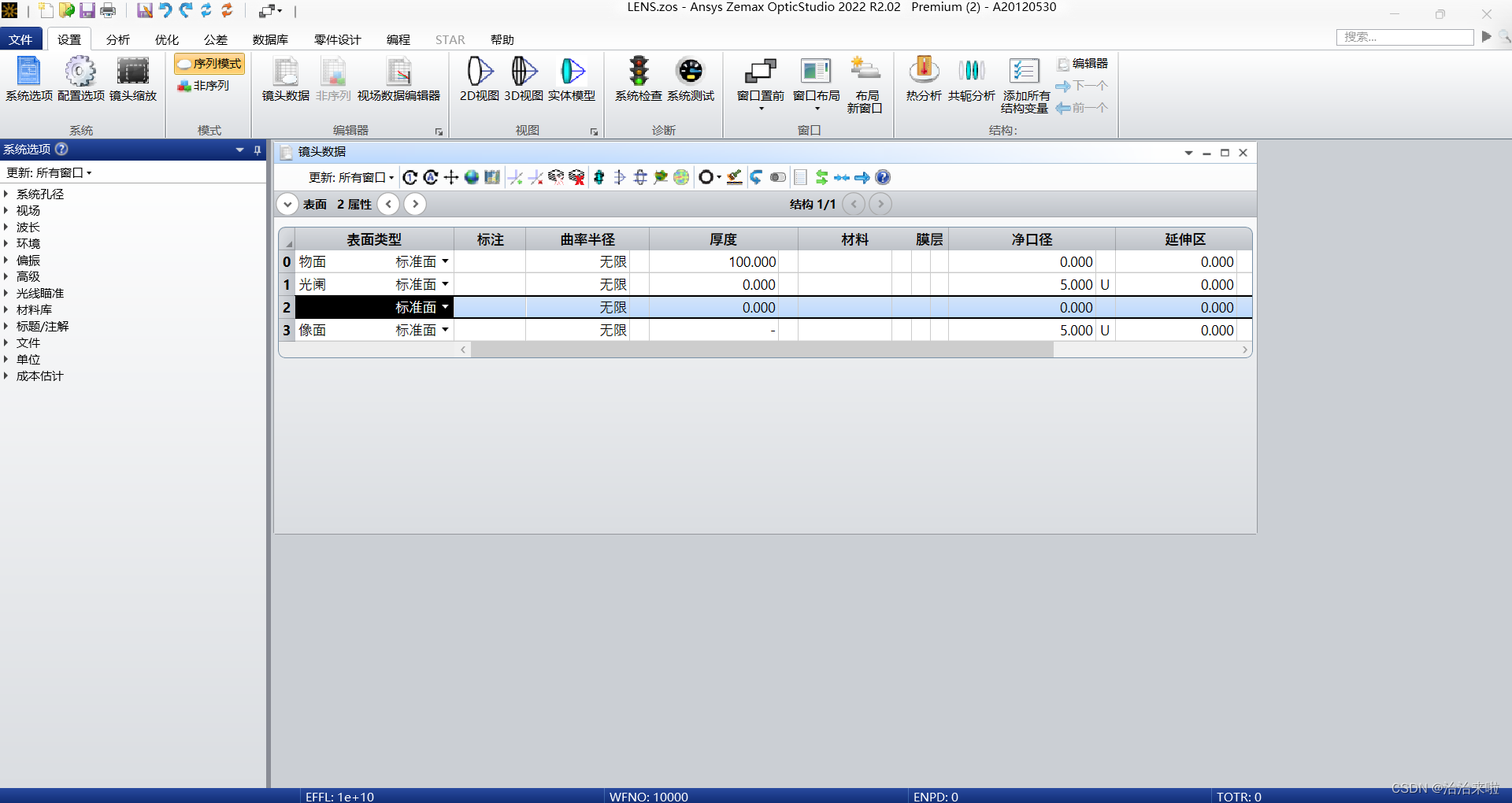

首先我们在选中一个单元格的时候，可以通过按下键盘上的 insert 按键来插入一个面，默认是在该面的上方插入表面，如下图所示：

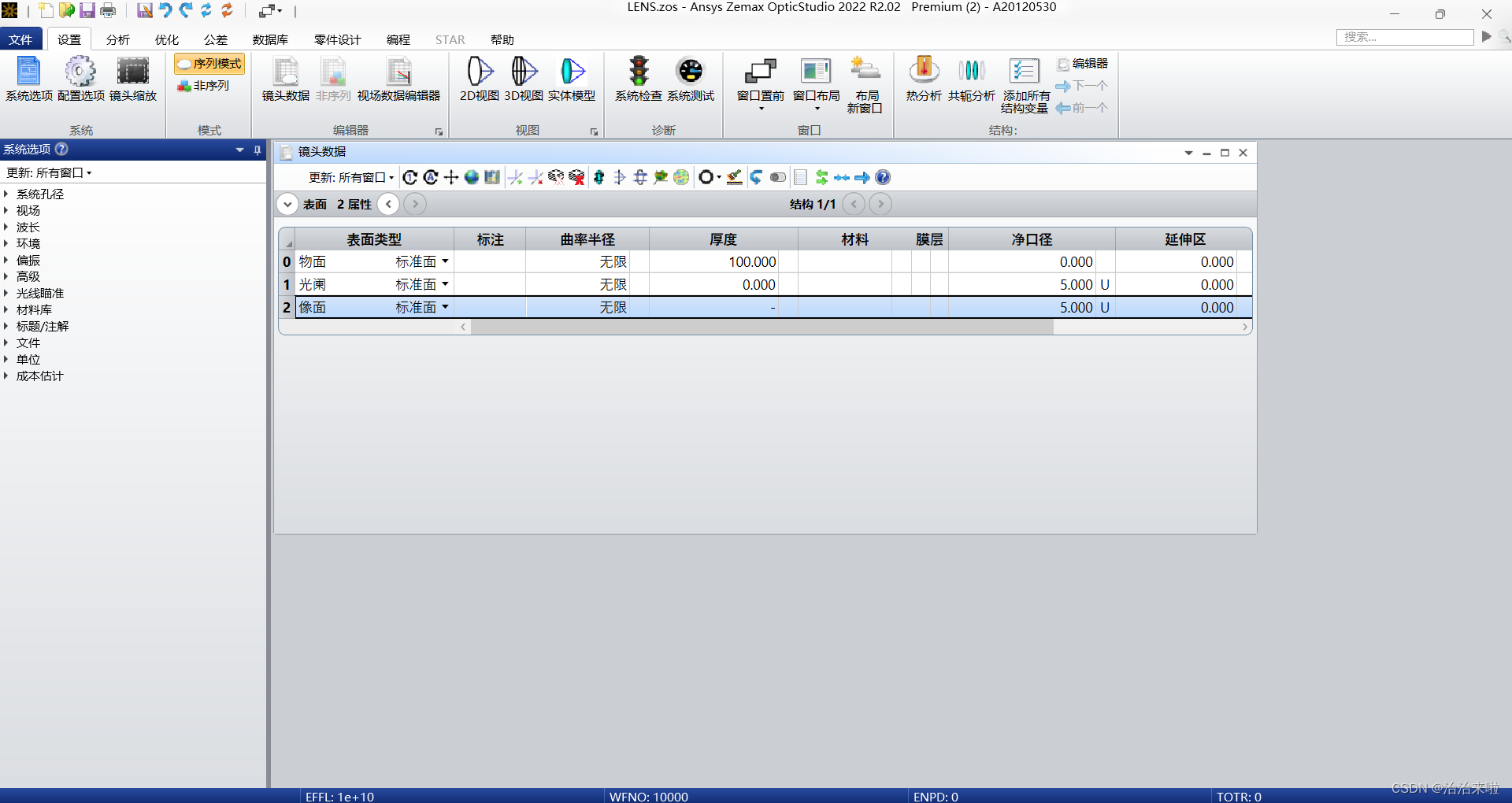

插入前

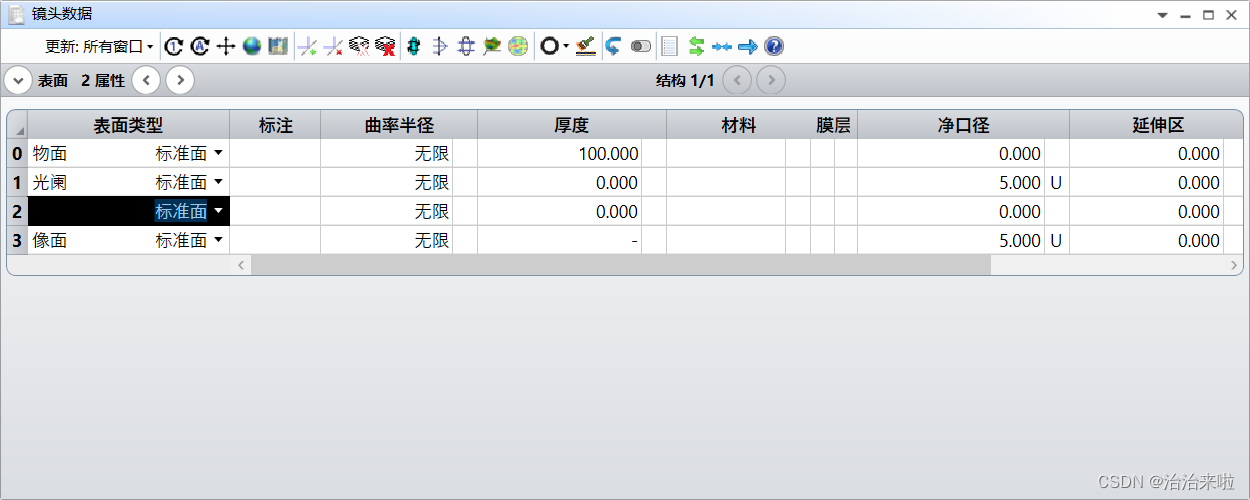

插入后

2. 鼠标右键

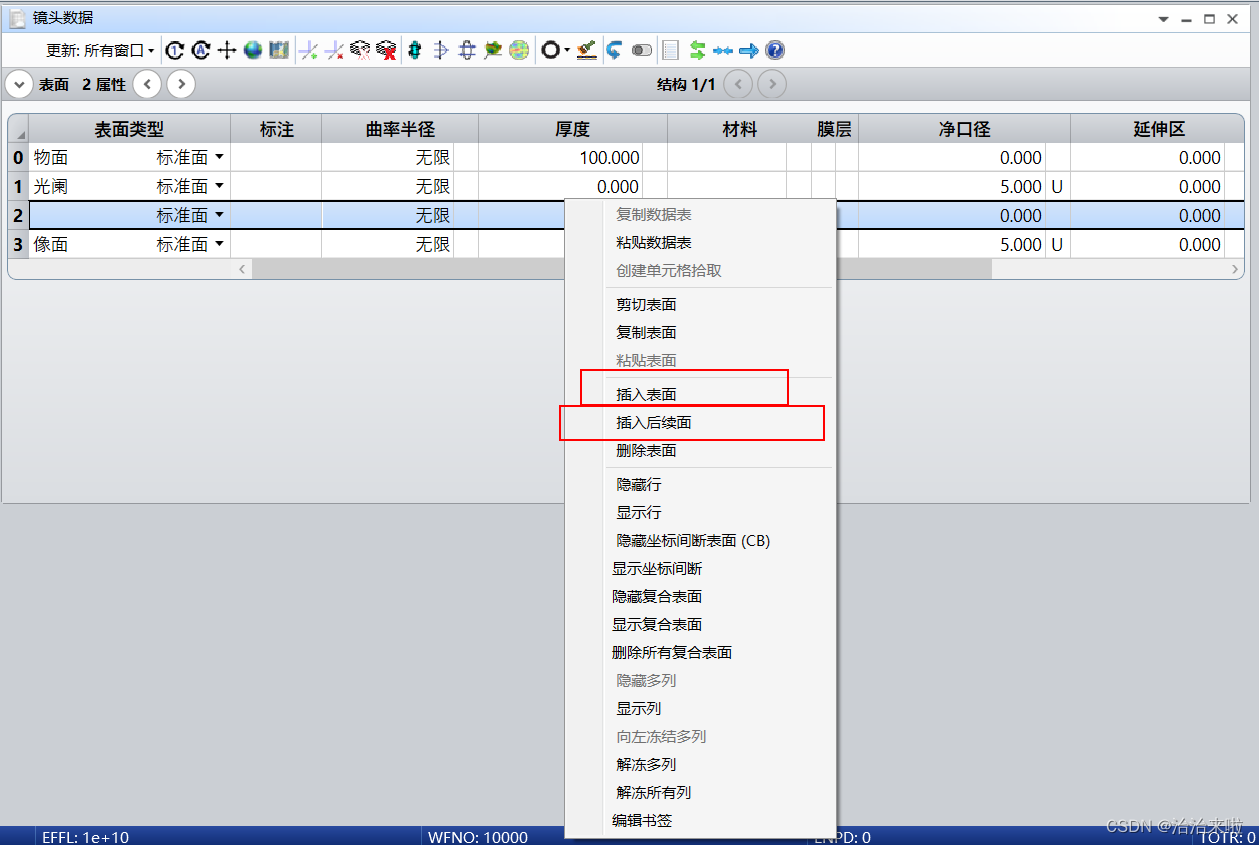

我们可以通过鼠标右键的方式插入表面，在一个单元格位置右键可以看到如下的菜单。其中插入表面是在前面插入表面，插入后续面是在这个面的后面插入一个新的面，插入的新面默认为标准面。

修改面型

1. 直接输入

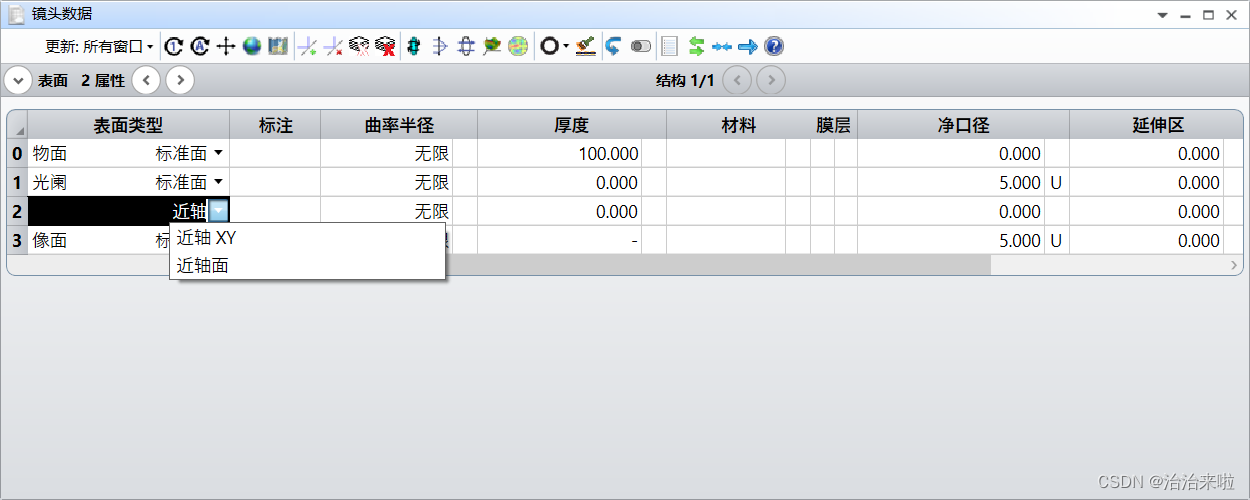

在表面类型单元格直接鼠标双击可以进入到输入模式，此时直接打出要修改的面型下面就会弹出对应的相关内容，按上下箭头或者鼠标选择即可。

2. 按下拉小三角选择

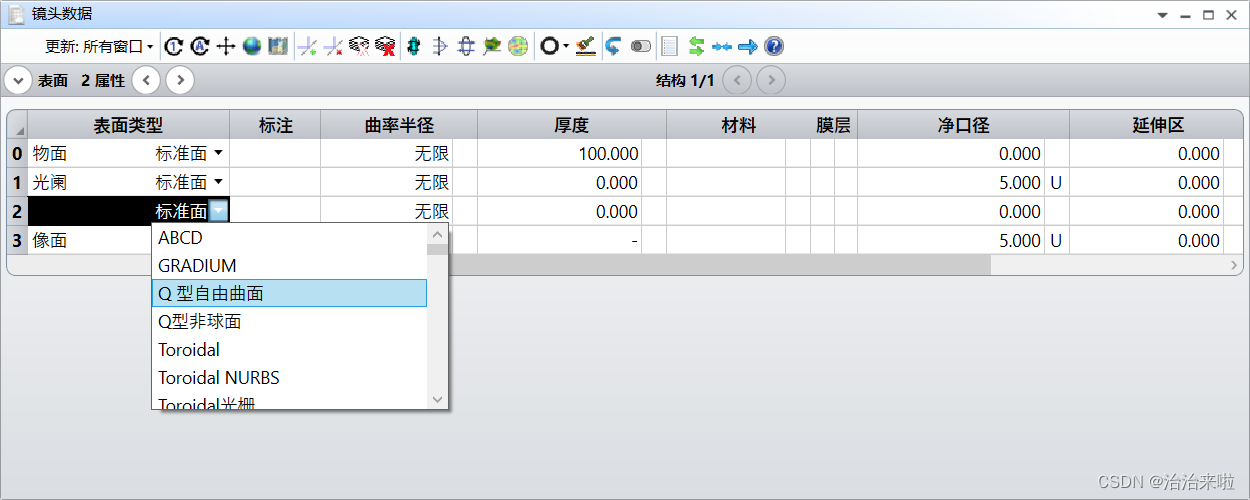

最简单的，如下图：

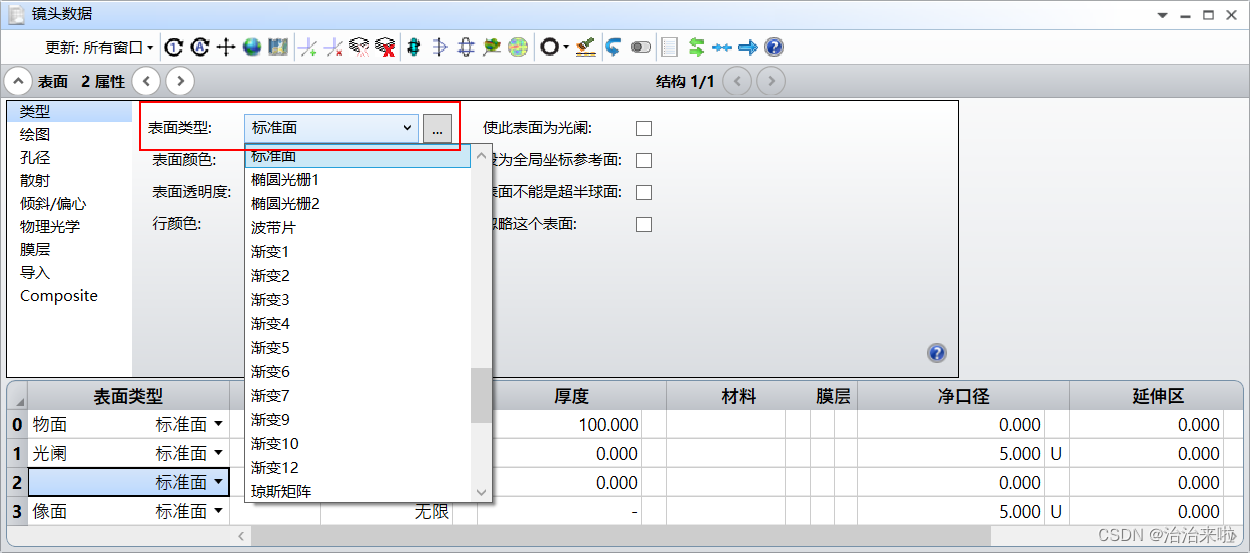

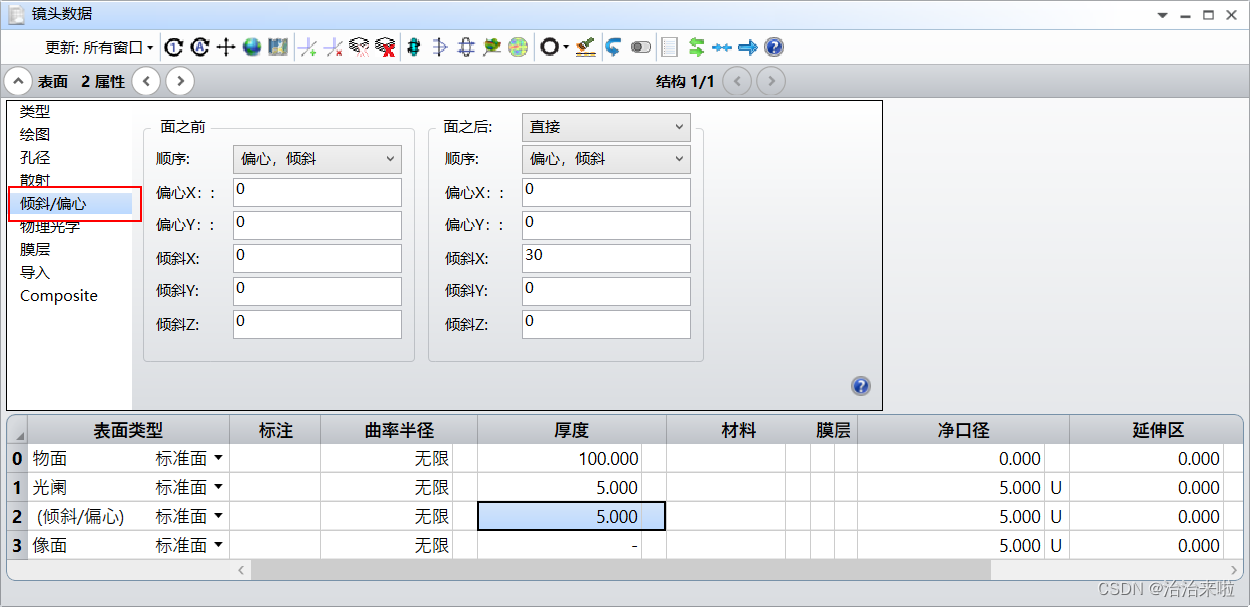

3. 在上方属性位置选择

单击这个区域都行，然后会弹出一个下拉的设置区域。

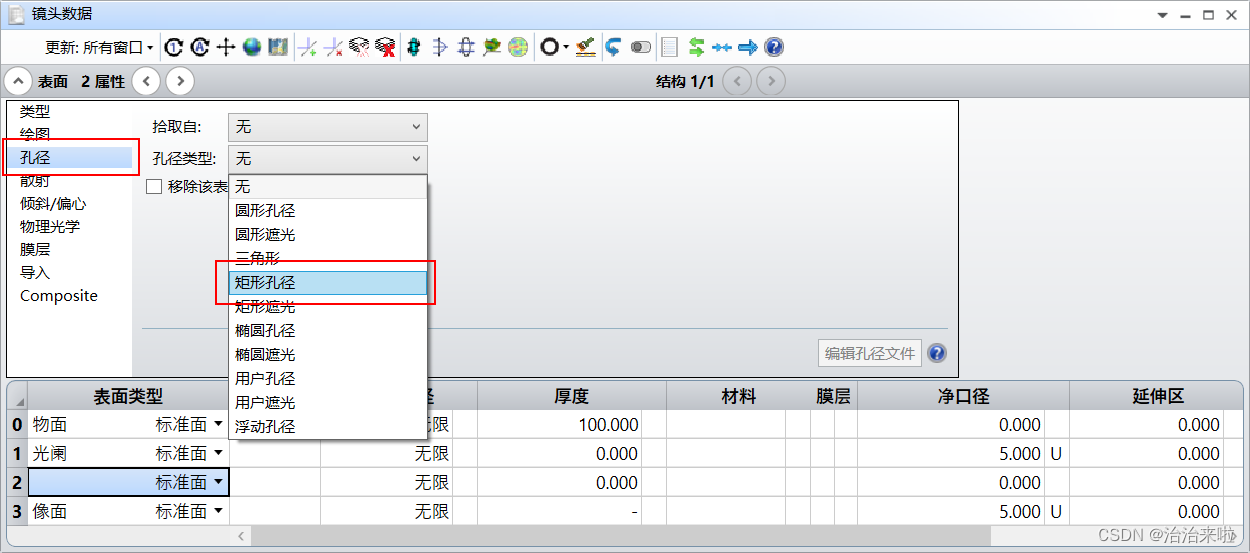

具体选择三种方法可选内容一样。但是第三种方法可以修改更多属性，例如：孔径类型（应该是很多朋友都不知道怎么修改的但是却又很重要的），此处以修改矩形孔径为例：

还有一个选项，应该是方便的添加坐标间断的含义（具体还没探索）。

理想透镜示例

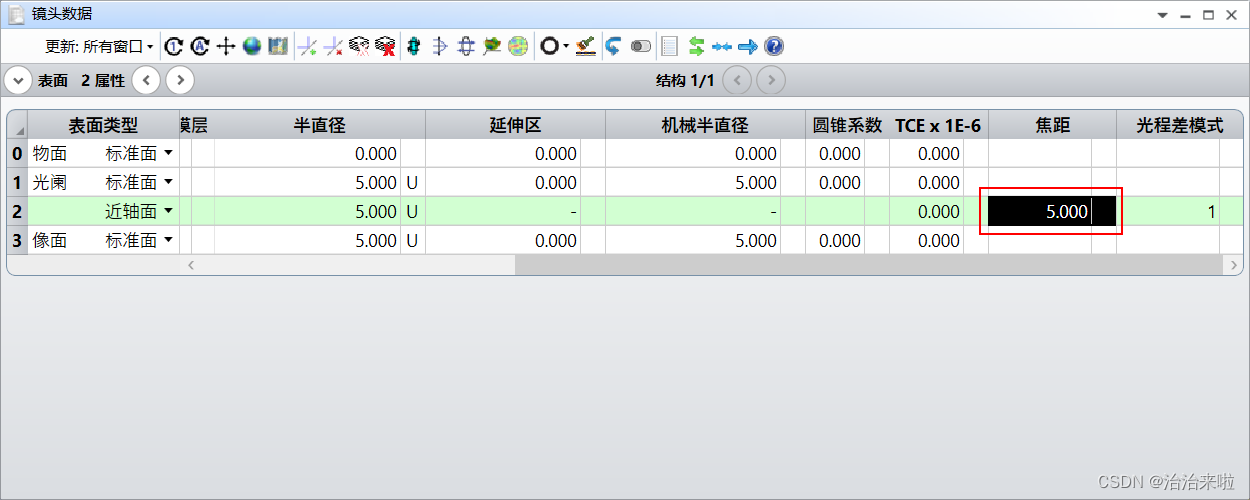

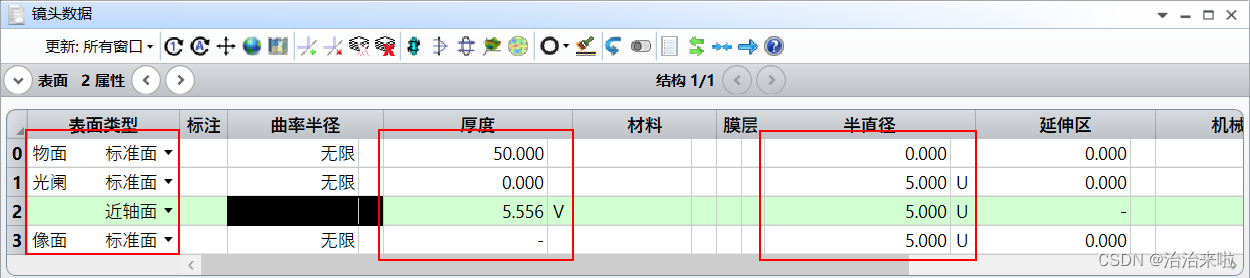

按照如下的内容修改构造对应的镜头数据。

系统选项

1. 系统孔径

此处关于系统孔径的介绍，感觉知乎这篇文章讲的挺好的——ZEMAX序列模式光源孔径类型，此处我只详细介绍我喜欢用的两个：入瞳直径和物方锥角。

a. 入瞳直径

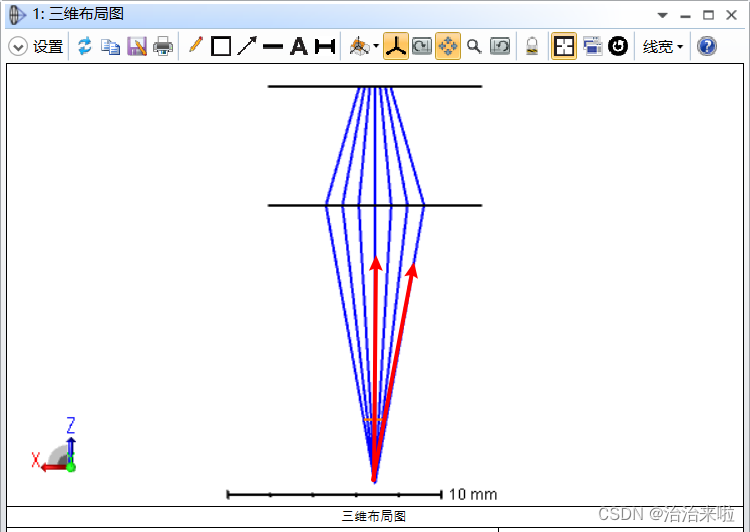

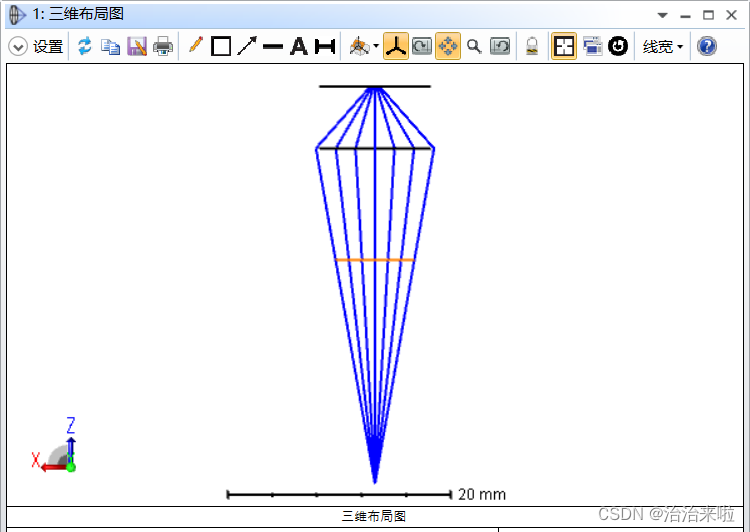

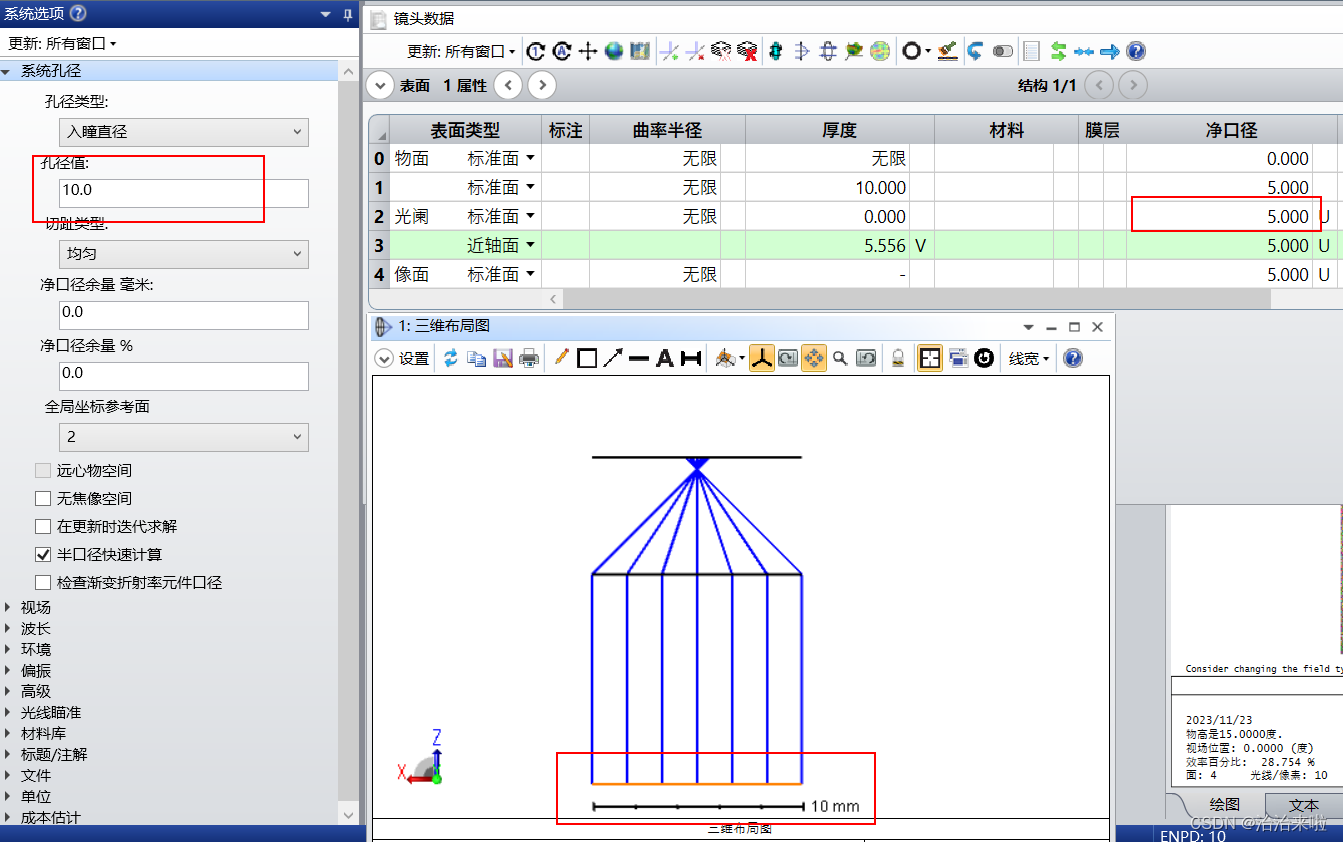

入瞳直径指的是入射光线在光阑面上投射光线的直径范围，注意是直径范围。下图就可以清晰的对比出来孔径是净口径二倍，画图时才是相等的。

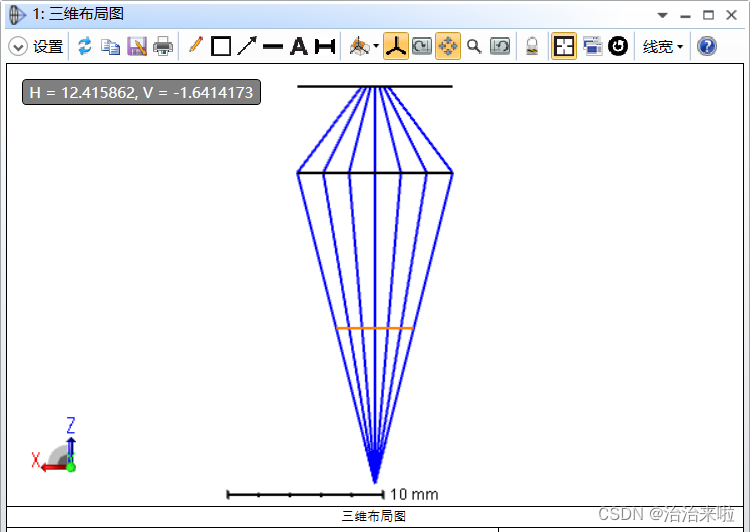

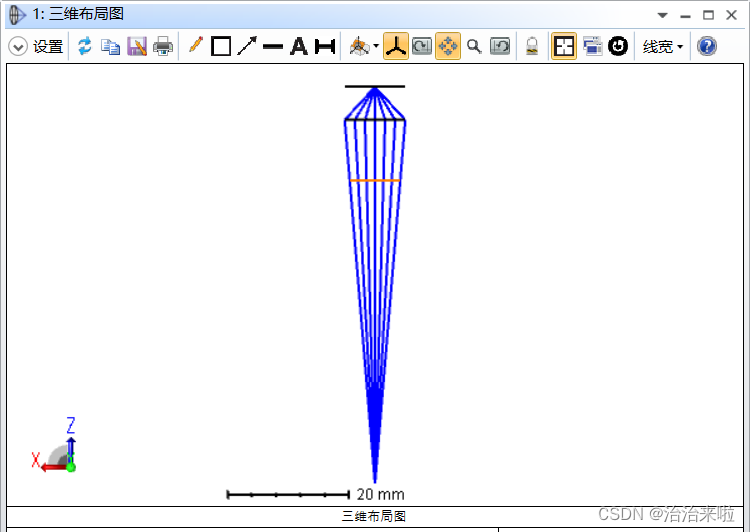

如果离得远，那么角度就小；如果离得近，角度就大。具体看下图对比：左右都是入瞳直径为10，修改了物面厚度的效果。

b. 物方锥角

指的是光线的发散角，如下图所绘制的一样：

这个角度是不会随着距离的改变而变化的，下图是改变距离后的两幅图对比：

2. 视场

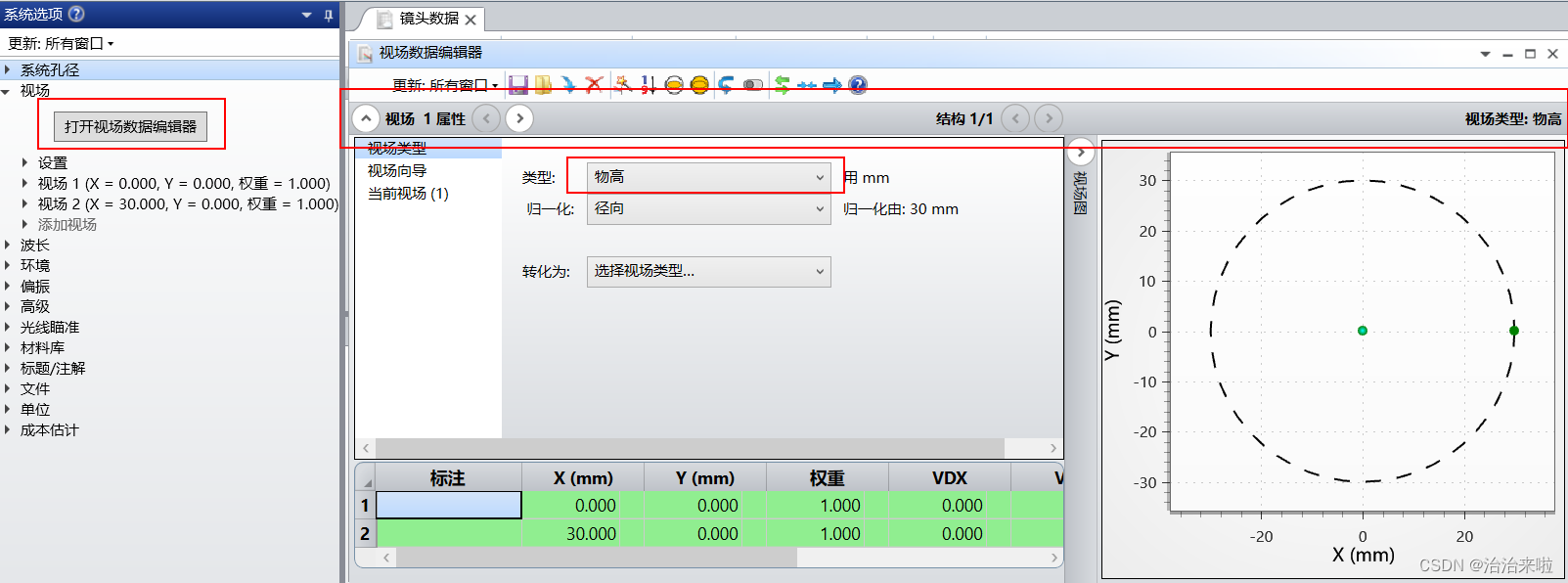

可以调整视场的类型，首先点击左侧的打开视场数据编辑器，然后单击视场属性栏，然后可以通过类型选择视场的类型，默认为角度。

a. 角度

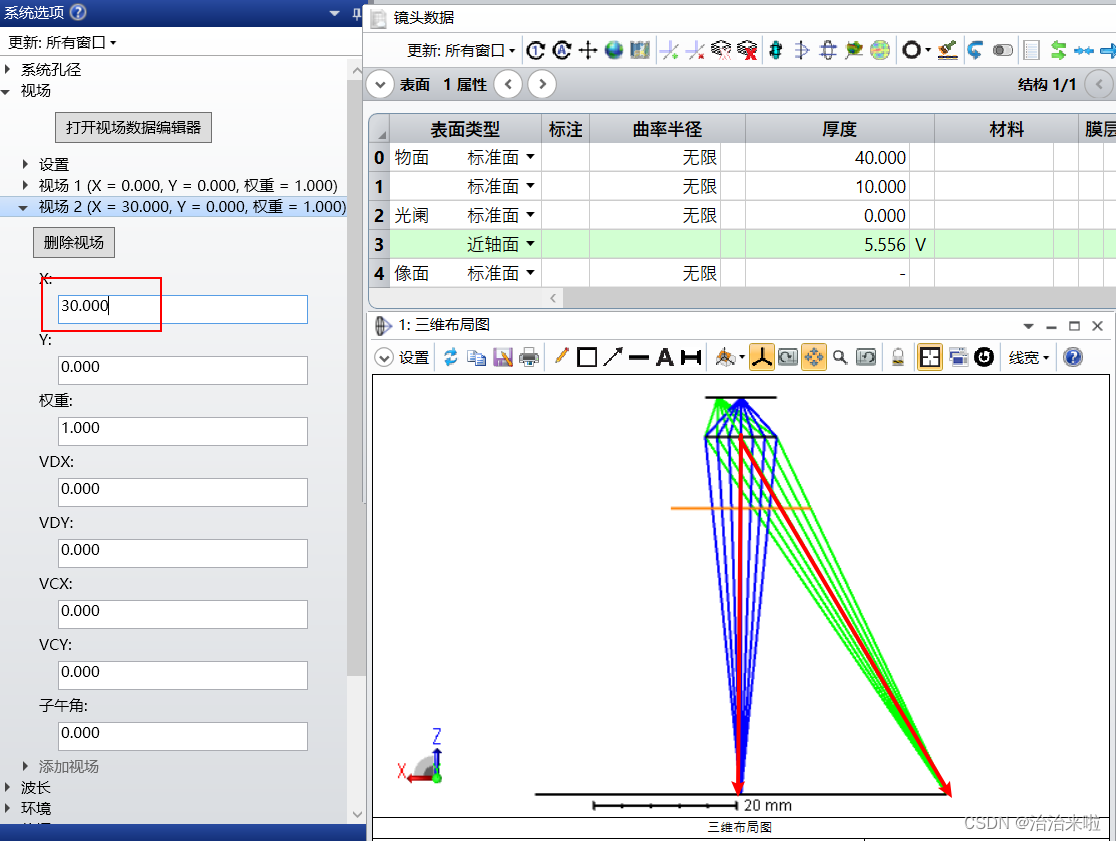

视场可以探索不同的入射光线的成像效果，左边输入框内容指的是视场角，单位为度（角度值），具体的角度指的是右侧两条光线的夹角。

每一个视场的孔径内容还是按照上一条系统孔径定义的规则在运行。

b. 物高

这种方式才是和我们直觉最相似的内容。

3. 波长

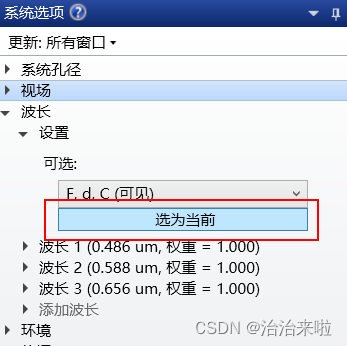

我通常直接选可见光，如下：

zemax 的混合模式

构建STL文件

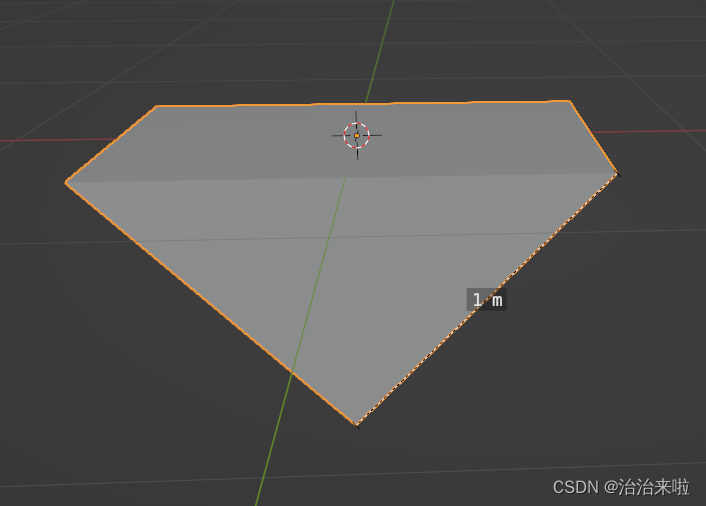

因为本人喜欢blender，所以用blender作为stl模型构建工具，两者之间导出的比例对应：bender中的1m对应zemax的1mm，整整差了1000倍。如下图：

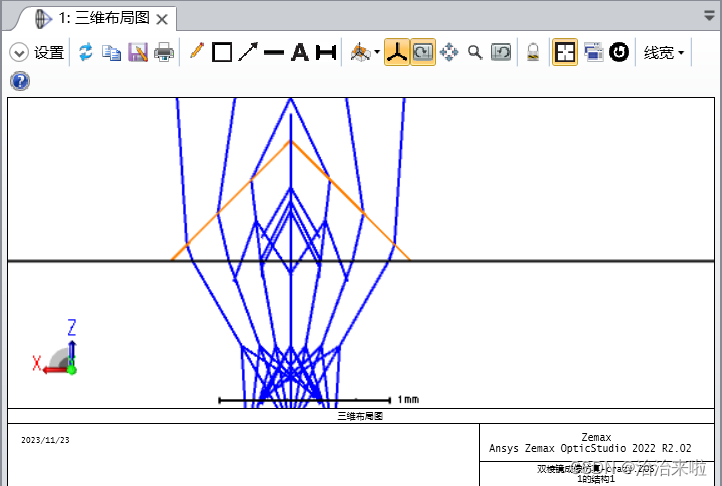

左图为blender中的物体，右图为导入到zemax中后对应的比例尺和上视图，blender中的1m=zemax中的1mm。

还有一个问题是blender中物体坐标和zemax中坐标的问题，blender中的世界坐标原点和导入到zemax后的非序列组件的中心是重叠的，所以blende建模最好让物体处于原点。

参数优化

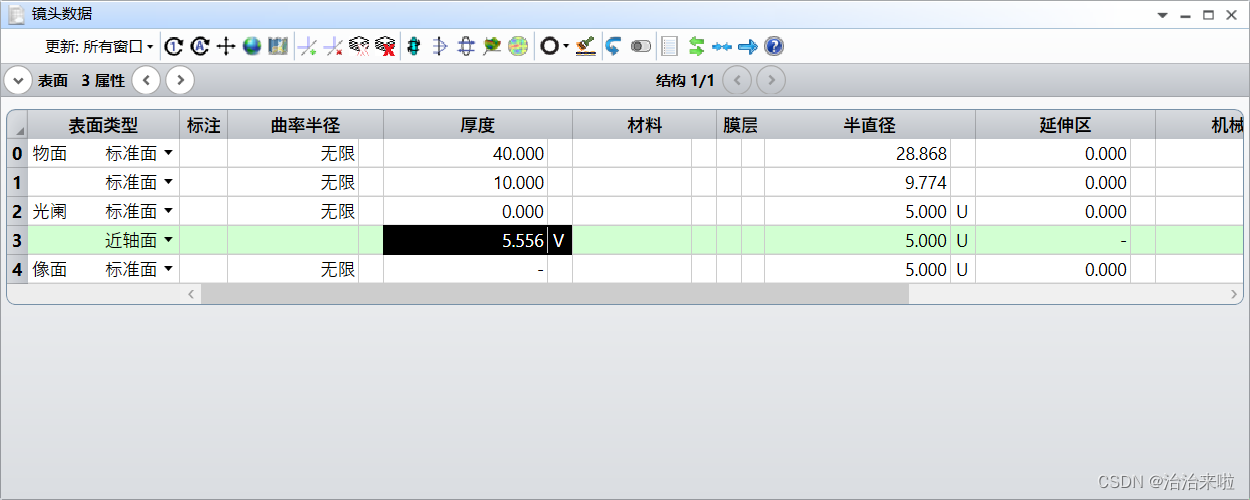

参数优化需要设定变量，设定变量的快捷键是ctrl+z，很反人类是吧。选中一个框框，按下ctrl+z后面变成V就表示已经是变量了，再次按下就会取消设置为变量，只有有变量才能够优化。

参数评估

1. 图像模拟

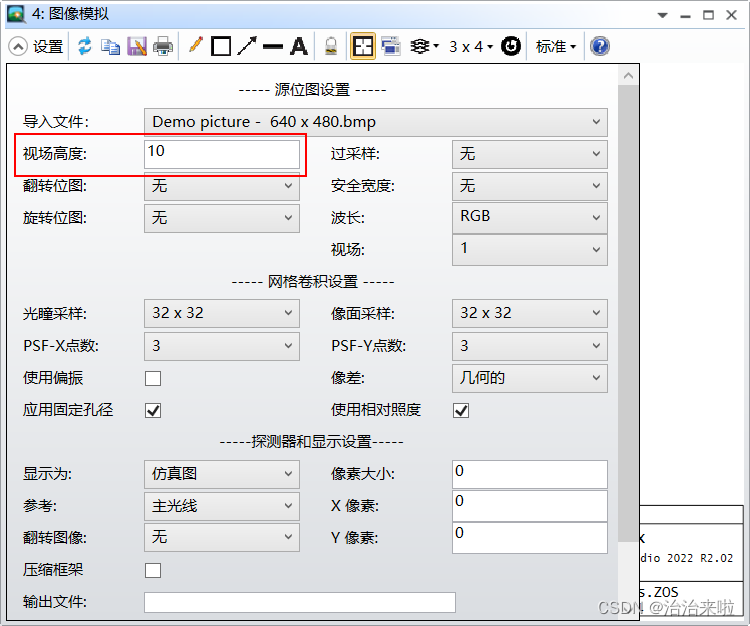

图像模拟有一个很重要的参数即为视场高度，该参数在两种不同的视场格式下对应的含义是不同的：

a. 视场 - 角度

在角度的情况下视场的高度和像距也有关，在固定像距的情况下，满足如下的数学关系：

像H = tan(物高(度数)/180*pi) * 像距 * 2

b. 视场 - 物高

直接就是实际的高度，此处没什么好说的。

使用经验

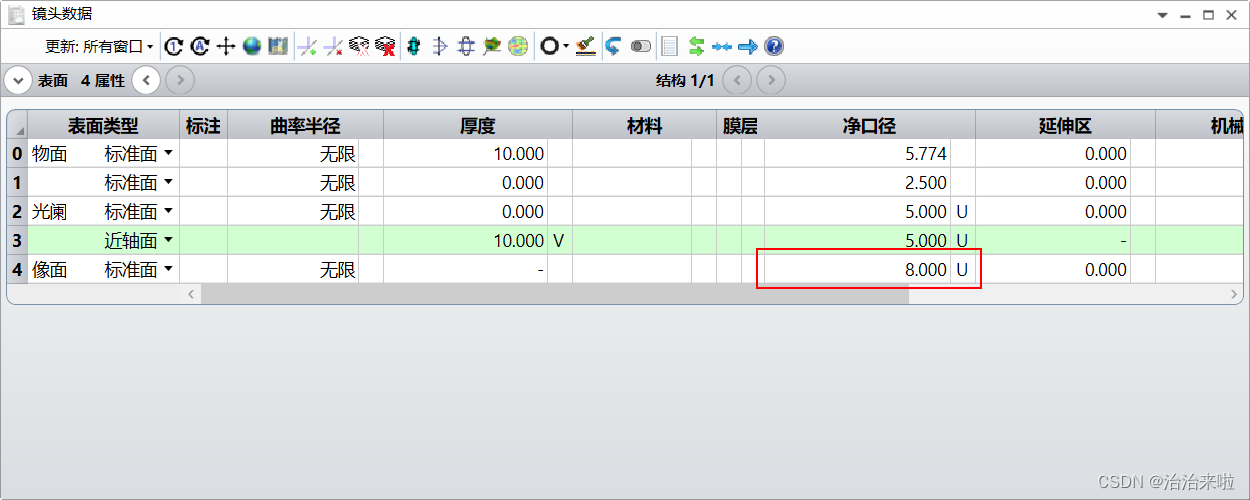

1. zemax的像面净口径参数其实并不影响几何位图分析中成像面的大小，该参数似乎只是在绘图的时候有用。
